Sistema de calefacción de dos tuberías o de una tubería: la

Una de las etapas más difíciles en la organización de la calefacción de la vivienda: preparatoria, a saber, la elección de un esquema de calefacción adecuado. Cuando la decisión ya está tomada, las dudas comienzan a prevalecer de todos modos, la versión descartada de repente comienza a parecer más atractiva. En el caso del calentamiento de agua, la opción principal es entre qué opción utilizar: una o dos tuberías.

Primer vistazo a los sistemas de tubería simple y doble.

En principio, la principal diferencia entre ellos ya está clara en el nombre: en un sistema de un solo tubo, se usa un tubo 1 y un -2 de dos tubos.

Para hacerlo más claro, estos sistemas se pueden representar como:

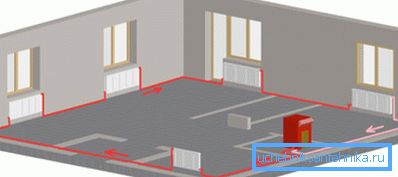

• solo tubo - el tubo forma un bucle cerrado en el que están incrustados los radiadores, es decir, todos están conectados en serie con el mismo tubo;

• sistema de dos tubos - en tales circuitos 2, uno suministra agua caliente a las baterías y el otro lo lleva a la canalización vertical o colector.

Decir que el sistema de calefacción único de una o dos tuberías es mejor sin una consideración más detallada de la estructura de cada uno de los sistemas de calefacción. De hecho, al comparar, es necesario tener en cuenta no solo los indicadores de costos, sino también la durabilidad, la facilidad de uso, la eficiencia, etc.

Sistema de calefacción de un solo tubo.

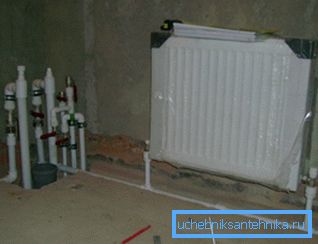

El refrigerante, en este caso, desde el tubo ascendente entra en la tubería de suministro y comienza a moverse a lo largo del piso. Entra en el radiador, lo calienta y se descarga a través de la misma tubería (ver también el artículo Calentamiento de aire de una casa de campo: ideas para la mejora personal).

Es decir, el refrigerante enfriado se mezcla con agua en la tubería, lo que reduce su temperatura. Al final del agua ya enfriada se devuelve a la caldera.

Fortalezas y debilidades del calentamiento de un tubo.

La queja principal sobre este método de suministro de refrigerante a los radiadores se puede llamar el hecho de que la misma tubería es tanto de suministro como de descarga. Teniendo en cuenta el hecho de que varias baterías están conectadas a la tubería cuando se coloca horizontalmente sobre el piso, la eficiencia de calentamiento disminuye. El hecho es que la temperatura del refrigerante disminuye a medida que pasa a través de la batería.

Presta atencion Si intenta conectar 7-10 radiadores a un tubo durante la instalación en el piso, los últimos radiadores funcionarán con una eficiencia casi nula. Debido al enfriamiento del refrigerante, apenas estarán calientes.

Por otro lado, el precio de calefacción de una vivienda organizada de acuerdo con un esquema de este tipo es mucho más simple, y el proceso de instalación en sí requiere menos mano de obra. Los ahorros se logran principalmente debido a la menor necesidad de materiales.

La pregunta principal es si los ahorros pueden superar las deficiencias expresadas. También se debe tener en cuenta que sin actualizar la calefacción de un tubo, puede olvidarse del control flexible del microclima en la casa, todas las baterías se calentarán a una cierta temperatura y podrá olvidarse del ajuste.

Mejoras de calefacción

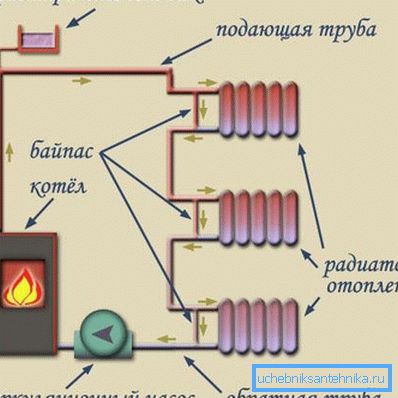

Puede deshacerse de uno de los problemas con sus propias manos con un mínimo de esfuerzo y costos financieros. Para hacer esto, tendrá que instalar un bypass e integrar un termostato en él, esto permitirá regular el flujo de refrigerante en el radiador.

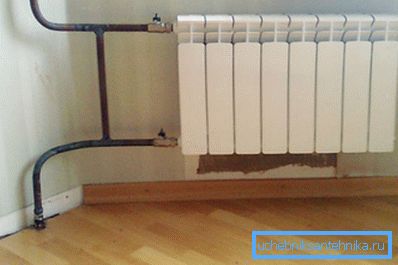

Una derivación es simplemente una sección de derivación de una tubería, a menudo se instala en una tubería para que el sistema no deje de funcionar, por ejemplo, al reparar o reemplazar una sección de tubería.

En el caso del calentamiento, la ventaja es que:

• el controlador de temperatura incorporado cambiará el flujo de refrigerante de forma independiente;
• incluso si una de las baterías falla en invierno, la derivación simplemente permitirá que la sección dañada de la tubería se apague.

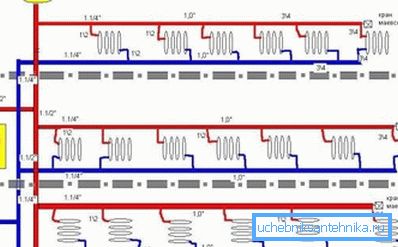

Calefacción de dos tubos

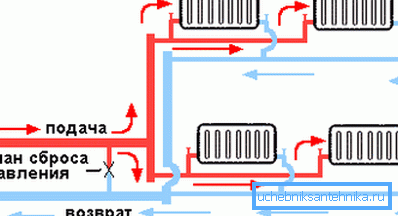

En este caso, ya se utilizan 2 tuberías - suministro y descarga (retorno). Así que la flexibilidad del sistema a la altura. Cada uno de los radiadores funciona de manera independiente, lo que solo beneficia a la calefacción de la casa.

Características de los sistemas de calefacción de dos tuberías.

Cuando se trata de qué sistema de calefacción es mejor que un solo tubo o dos tubos, generalmente el argumento principal es la posibilidad de un control flexible de la temperatura de cada batería por separado.

Pero las peculiaridades de los sistemas de calefacción de 2 tuberías no terminan ahí, vale la pena mencionar que:

• La resistencia hidrodinámica es menor;
• el costo del trabajo de instalación en este caso será más alto que el de una contraparte de un solo tubo. La complejidad del trabajo también aumentará, ya que será necesario instalar correctamente aproximadamente el doble de tuberías.

Sin embargo, a juzgar por la popularidad del calentamiento de doble tubo, las ventajas superan a las desventajas. Dichos sistemas se utilizan casi sin restricciones, los esquemas de dos tuberías se pueden encontrar tanto en casas privadas como en nuevos edificios altos.

Presta atencion En edificios de gran altura, se recomienda adherirse al cableado vertical superior (para versiones de 2 tuberías), en el caso de la organización de calefacción de 1 tubería, el cableado de piso horizontal será óptimo.

Comparación de los métodos de cableado para sistemas de calefacción de tubería simple y doble.

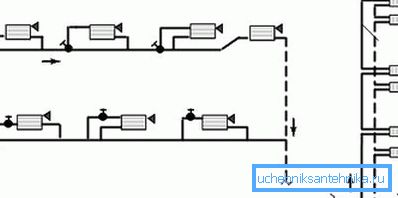

Cuando se utiliza un solo tubo, no hay tantas variantes del esquema de instalación, puede elegir:

• diseño vertical - mientras que todos los dispositivos de calefacción están conectados a la tubería ascendente;
• horizontal - Se usa en los casos en que es necesario calentar las casas de un número pequeño de pisos, pero con un área grande. En este caso, todas las baterías están conectadas entre sí.

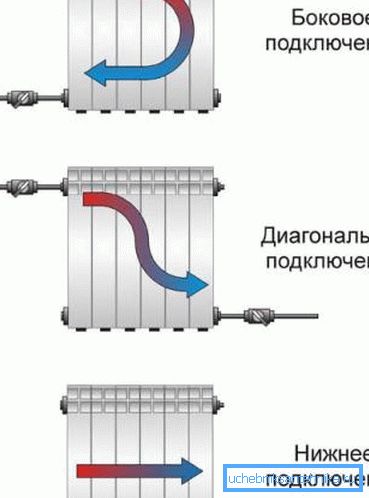

También preste atención al método de conexión del calentador. La naturaleza del movimiento del refrigerante en el radiador, y por lo tanto su calentamiento, depende de esto.

Presta atencion Para ambas opciones es bastante agudo el problema de los atascos aéreos.

Para el cableado de calefacción de 2 tuberías, las opciones pueden enumerarse más:

• El cableado superior es relevante para la circulación natural del refrigerante;
• Cableado inferior: adecuado si la circulación es proporcionada por una bomba de circulación;

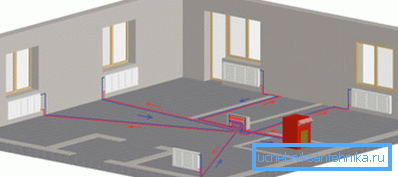

• Es posible destacar una subespecie del tipo de cableado en "estrella": desde el colector a cada radiador, va su propia tubería de suministro y su propio retorno.

En cuanto a la tecnología de instalación, la instrucción en general se ve así:

• pone la caldera;
• El tubo de suministro se coloca de acuerdo con el proyecto;
• Se instalan radiadores;
• la tubería de alimentación está conectada a los radiadores, para sistemas de una tubería, es mejor instalar una derivación y un termostato para esta etapa;
• El tubo de retorno está conectado a la caldera, cerrando así el circuito de calefacción. También deberá instalar un tanque de compensación en el punto más alto.

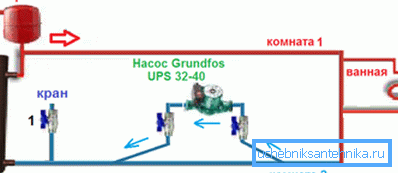

Presta atencion La bomba de circulación se instala exactamente en la unión de la tubería con el refrigerante ya enfriado a la caldera. Esto se debe al hecho de que a altas temperaturas la bomba se desgastará rápidamente.

Que elegir

No hay una respuesta única para la opción que es mejor: un sistema de calefacción de una tubería o uno de dos tuberías.

Todo depende de:

• presupuesto: si no hay restricciones en los fondos disponibles, es mejor no ahorrar dinero y permanecer en la versión de 2 tubos;
• citas: si necesita calentar una pequeña casa de campo, no tiene sentido perder el tiempo con una calefacción de 2 tubos bastante costosa.

Brevemente, el resultado se puede resumir de la siguiente manera:

• La calefacción de 2 tuberías es más costosa, pero más eficiente y más fácil de operar;
• 1 tubo es más barato, pero es menos eficiente y pueden surgir problemas durante la operación.

Resumiendo

Muchos al elegir el tipo de sistema de calefacción, el criterio principal considera el costo, que no es del todo cierto. Es mejor tomar una decisión de forma consciente, según las características de la operación de calefacción. El material propuesto ayudará a los que dudan a decidir finalmente la elección del sistema de calefacción.

En el video, la diferencia entre estos sistemas de calefacción se muestra más claramente.
