Sistema de calefacción de doble circuito: diseño,

Existen dos condiciones más importantes para la comodidad de la vivienda: la presencia de calefacción y agua caliente. Para garantizar estas condiciones, puede usar un sistema separado y puede instalar una caldera de doble circuito. Describiremos la diferencia entre los sistemas de calefacción de circuito simple y de circuito doble, cuáles son las características y ventajas de la calefacción de circuito doble.

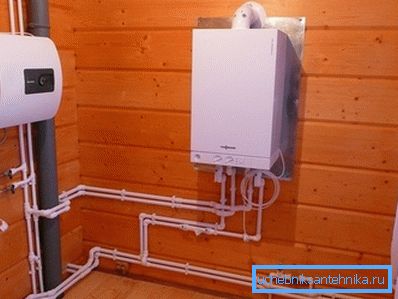

Calefacción de doble circuito

El principio de funcionamiento y la caldera del dispositivo.

En primer lugar, queremos definir el sistema de dos bucles y también considerar el principio de su funcionamiento.

Presta atencion Two-circuit es un sistema en el que las funciones de calefacción y agua caliente se combinan mediante la organización de dos circuitos independientes con diferentes temperaturas de agua.

Debe entenderse que la temperatura del refrigerante en el sistema de calefacción alcanza los 95 grados, mientras que la temperatura del suministro de agua caliente según el párrafo 2.4 de SanPiN 2.1.4.2496-09 es de 60 grados. Esto significa que el generador de calor funcionará en diferentes modos.

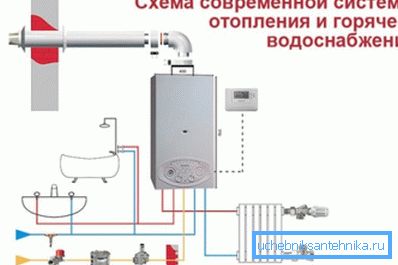

Como regla general, una caldera de doble circuito tiene un intercambiador de calor cerrado de calefacción y un intercambiador de calor de flujo de suministro de agua caliente.

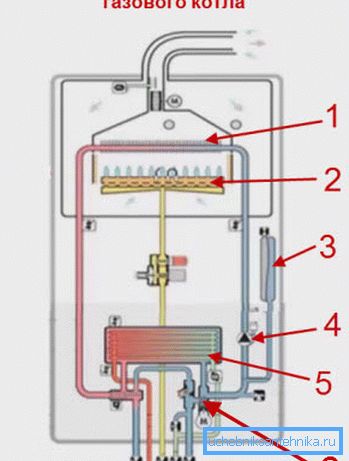

Por lo tanto, considere el principio del dispositivo:

• El refrigerante ingresa al intercambiador de calor (1), donde se calienta mediante el quemador de gas (2) y se envía al sistema de calefacción bajo la acción de la bomba de circulación (4), realizando un movimiento circular en un circuito cerrado de calefacción;

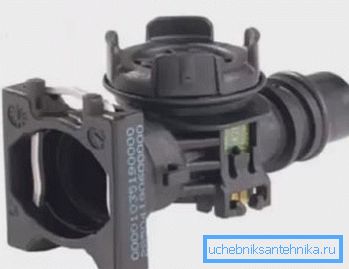

• Cuando se enciende el agua caliente, la válvula de tres vías (6) se activa y el refrigerante comienza a circular a través del intercambiador de calor (5) dentro de la caldera, mientras no ingresa al sistema de calefacción;
• El agua del grifo entra en el intercambiador de calor (5), donde se calienta desde el refrigerante y se envía al sistema de agua caliente;
• El pequeño circuito interno también está cerrado y está provisto de un tanque de expansión (3), que compensa la expansión del refrigerante durante el calentamiento.

Presta atencion Vemos que la unidad funciona según el principio de “cualquiera de los dos”, es decir, cuando el ACS está funcionando, el medio de transferencia de calor no calienta las baterías del sistema de calefacción. El uso prolongado del agua caliente puede provocar un notable enfriamiento de las baterías y una disminución de la temperatura en la casa.

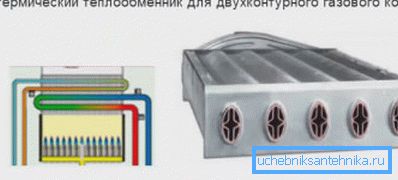

La opción de un intercambiador de calor bitérmico en el que se combinan dos circuitos también es posible. El refrigerante circula a través de la cubierta exterior y el agua caliente de los tubos internos. En este caso, el agua no entra en contacto con la llama del quemador y no hierve con el grifo cerrado.

Presta atencion El uso de un intercambiador de calor bitérmico permite el uso de calefacción y suministro de agua simultáneamente.

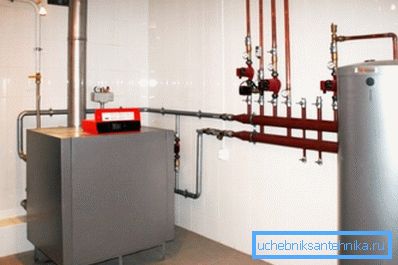

Finalmente, hay calderas de doble circuito con una caldera de calefacción indirecta integrada, pero son engorrosas y requieren la organización de la base.

 Diferencias del sistema de bucle único.

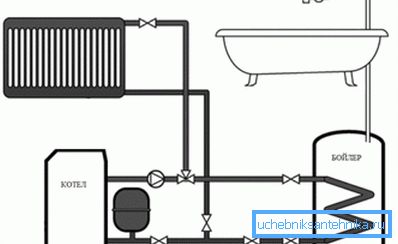

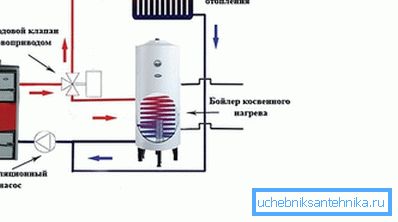

¿Cuál es la diferencia entre el sistema de calefacción de circuito doble y el sistema de calefacción de circuito único, porque el circuito único también puede proporcionar agua de calefacción? Veamos cómo se organiza el trabajo de una caldera de un solo circuito con agua caliente:

Como puede ver, aquí el esquema es diferente: la caldera calienta el refrigerante que circula en el sistema de calefacción. Sin embargo, un circuito separado se desvía de la red general de la tubería, que alimenta la caldera de calefacción indirecta.

Cuando el agua de la caldera se enfría, el termostato envía una señal al servoaccionamiento, que conmuta la válvula de tres vías, y el refrigerante comienza a fluir no solo al sistema de calefacción, sino también al intercambiador de calor de la caldera, donde se calienta el agua del agua caliente. Esto recuerda el trabajo de un intercambiador de calor bitérmico, solo que en este caso no se combina, sino que se divide en dos partes separadas.

Presta atencion Tal esquema es más confiable, sin embargo, el precio de una caldera con una caldera será significativamente más alto que el costo de una unidad de doble circuito. Esta es la principal diferencia, además, la instalación de la caldera requerirá espacio adicional.

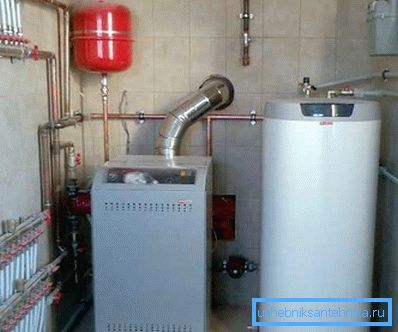

Instalación de equipos en la sala de calderas.

Para el correcto funcionamiento de la calefacción, es necesario organizar un punto de calentamiento o sala de calderas.

A pesar de los sistemas de control y protección automáticos instalados en las calderas modernas, la instrucción requiere la implementación de una serie de reglas al organizar la sala de calderas:

• Para instalar el equipo es necesario asignar una habitación separada con un área de al menos 4 metros cuadrados.. En esta sala debe haber al menos una ventana pequeña y una puerta normal. La mayoría de las veces, la sala de calderas está dispuesta en el sótano o la sala de servicios públicos del primer piso, pero también puede llevarla a un edificio separado;

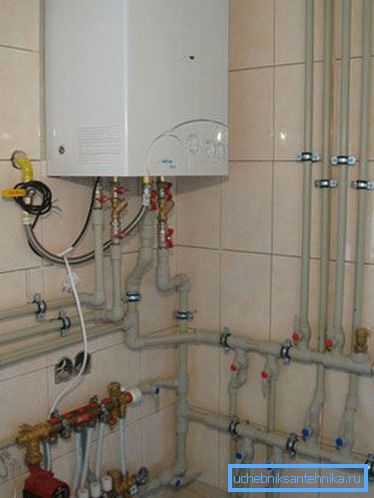

• La decoración de la sala de calderas debe estar hecha de materiales incombustibles: azulejos, yeso, etc .;
• Para el funcionamiento normal del equipo y la seguridad de la caldera en la sala de calderas, debe haber un flujo normal de aire. Para esto, se hace un muro sin cerrar;
• Los gases de escape se emiten a través de una chimenea separada; no es aceptable llevarlos al sistema de ventilación de escape debido a medidas de seguridad;
• El piso debajo de la caldera está cubierto con una lámina de acero de al menos 1 m2;
• La salida de la chimenea se eleva por encima de la cresta del techo por metro.

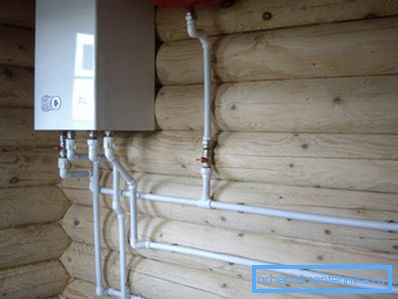

Presta atencion Las reglas de disposición de la estación de suministro de calor deben seguirse estrictamente por su propia seguridad. En caso de utilizar equipos de gas, es necesario familiarizarse con las normas de seguridad y las normas de funcionamiento.

Ventajas y desventajas

Ahora considere los pros y los contras de usar un sistema con un circuito doble.

Empecemos con los puntos positivos:

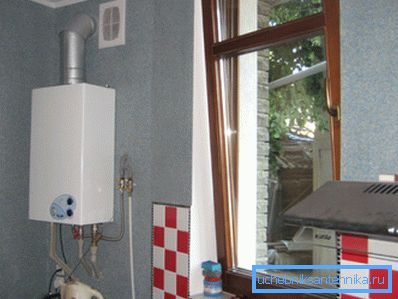

• Se logra un notable ahorro de espacio en la casa: debido a la ausencia de una caldera adicional, el tamaño de la sala de calderas se puede hacer más pequeño. Esto es especialmente cierto para las casas pequeñas donde el espacio es escaso. En el caso de la construcción de una extensión especial para un punto de calentamiento, se agregan ahorros de fondos y materiales;
• El costo de una unidad de doble circuito es significativamente menor que el costo de una caldera con una caldera o dos calderas;
• Conectar una segunda caldera o una caldera de calefacción indirecta complica significativamente el trabajo de instalación, requiere accesorios adicionales y una tubería, instalaciones de automatización y control;
• En el caso del gas, no necesita conectar dos dispositivos con la obtención de permisos y la puesta en servicio, lo que debe hacerse con la ayuda de especialistas.

Presta atencion El criterio principal para la selección de dichos dispositivos es ahorrar espacio y dinero. En la gente, esas unidades se llamaban "calderas para los pobres", pero, como saben, la pobreza no es un vicio.

 Ahora vamos a discutir los aspectos negativos de este esquema:

• Los dispositivos con calentamiento de agua a través del flujo no son muy convenientes en la operación: es bastante difícil regular la temperatura del agua, especialmente cuando cambia la presión. Este efecto es familiar para los propietarios de las estufas de gas anticuadas;
• El intercambiador de calor coaxial puede funcionar tanto para calefacción como para calefacción. Esto lleva al hecho de que con el uso prolongado del suministro de agua caliente, la casa puede enfriarse notablemente;
• Si se rompe un intercambiador de calor combinado, la calefacción no podrá funcionar hasta que se reemplace;
• Calentar el agua corriente requiere un doble aumento en la potencia, y esto conduce a un aumento en el tamaño y el peso del producto;
• Las calderas eléctricas en el modo de calefacción de agua corriente también funcionarán con doble potencia, y esto requerirá la conexión a una red trifásica de 380 V, que no es de ninguna manera en todas partes.

Presta atencion Obviamente, el esquema es bastante contradictorio, y depende de usted decidirlo aquí. Por supuesto, si comprar un equipo más conveniente y costoso no es asequible para usted, entonces la elección es predecible.

Formas de aumentar la inercia térmica del sistema.

Si los inviernos en su área son fríos y le preocupa que cuando la batería de ACS se utiliza para enfriarse, le daremos algunos consejos sobre cómo evitarla. Por supuesto, en primer lugar, debe cuidar el buen aislamiento térmico de las paredes y ventanas, el techo y el piso, pero este no es el punto.

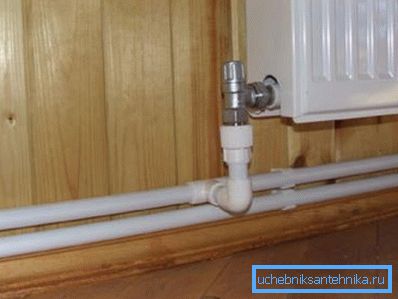

La única forma de suspender el enfriamiento del refrigerante es aumentar su capacidad de calor. Esto se puede lograr aumentando el volumen de refrigerante mediante el uso de tuberías de mayor diámetro.

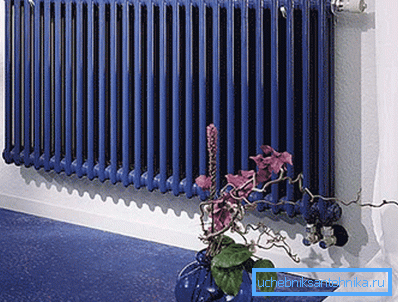

Además, puede utilizar baterías de hierro fundido masivas con instalación en el piso. Dichos calentadores se enfrían durante mucho tiempo, ya que su masa puede alcanzar los 100 kg.

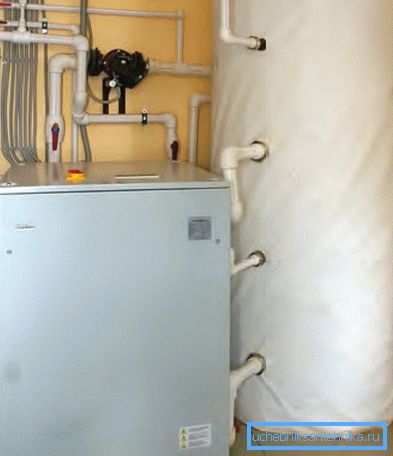

Finalmente, como ya se mencionó, es posible integrar un acumulador de calor en el sistema, un tanque de varios cientos de litros (hasta 2000) conectado entre la caldera y el sistema de calefacción. Sin embargo, esto niega todas las ventajas del esquema: será más caro y ocupará demasiado espacio.

Presta atencion Con el uso racional del agua caliente, el problema de enfriar las baterías no es muy relevante, ya que para que la casa esté muy fría es necesario tomar una ducha durante varias horas.

Conexión de equipos de gas.

Presta atencion Hacer una conexión de línea de gas con sus propias manos está estrictamente prohibido. Está plagado de multas pesadas y bastante peligroso. Por lo tanto, para ajustar el trabajo de la caldera de gas, deberá realizar un procedimiento determinado.

Primero debe ponerse en contacto con el BTI y realizar cambios en el plan de la casa con la introducción de notas apropiadas y la designación de la sala de calderas. Además, los cambios se realizan en el certificado de registro del objeto.

Luego, debe comunicarse con el servicio de gas y enviar una solicitud para conectar la caldera. Es necesario proporcionar un dispositivo de pasaporte técnico.

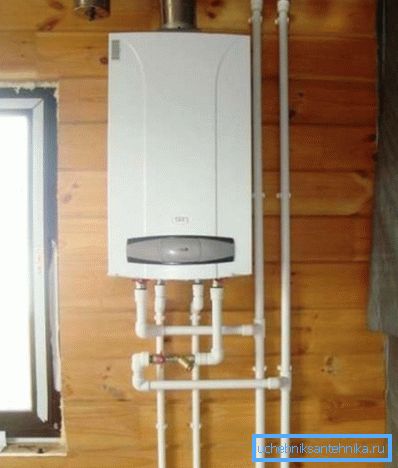

Después de eso, debe instalar el equipo e instalar todo el sistema, excepto para conectar el gasoducto. El medidor de gas también debe ser instalado y sellado.

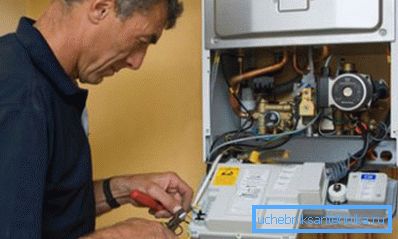

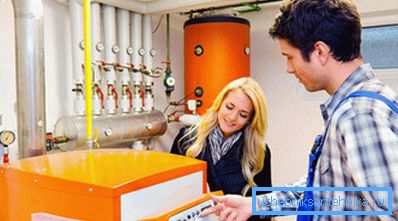

Ahora invitamos a un especialista en servicios de gas que conecta la caldera a la línea principal. En paralelo, presentamos una solicitud al inspector para la puesta en marcha del equipo.

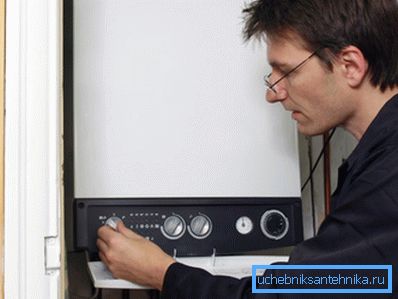

Finalmente, el inspector verifica la corrección de la conexión, elabora los permisos y, si no hay quejas, deja entrar el gas al sistema.

Conclusión

El esquema de dos circuitos del sistema de calefacción es una buena solución para propietarios económicos y propietarios de casas pequeñas. Los modelos modernos funcionan de forma bastante satisfactoria y fiable.

El video te ayudará a ver esto claramente.
