Sistema de calefacción de colector - la elección perfecta

Incluso en la etapa de planificación del sistema de calefacción, es necesario elegir entre varios métodos completamente diferentes de suministrar refrigerante a los radiadores de calefacción. Si el presupuesto no es un punto débil, el sistema colector sería una opción ideal, y en términos de parámetros como la facilidad de uso y la durabilidad, es superior a los análogos.

Comparación de colector y otros tipos de cableado.

Puede elegir una de las 3 formas comunes de distribución de tuberías:

• Calefacción de una sola tubería - ideal para calentar una pequeña casa privada. En este caso, todos los radiadores están conectados en serie, lo que significa que la última batería de la cadena funciona de manera menos eficiente que la primera. Pero el costo de tal esquema es mínimo;

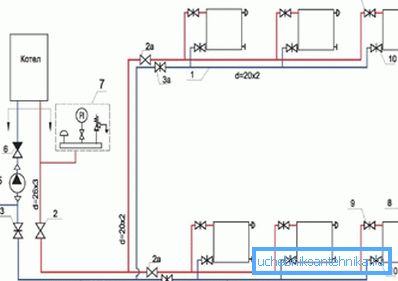

• con calefacción de 2 tuberías, el diagrama de cableado se puede representar como 2 circuitos paralelos, uno entrega el refrigerante caliente a los dispositivos de calefacción, el segundo lleva el refrigerante enfriado a la caldera. Este método de calentamiento puede considerarse el más común;

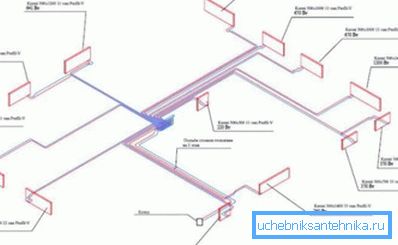

• El cableado del colector difiere de los análogos enumerados en que cada radiador se suministra individualmente con refrigerante. Es decir, se instala un colector en la habitación (en su dispositivo, más adelante en el artículo), y desde él a cada batería hay una tubería de suministro y descarga. Esto afecta el costo y la complejidad de la instalación, pero todo el trabajo se puede hacer con sus propias manos.

Por supuesto, este no es el mejor efecto sobre el costo del trabajo de instalación y los materiales. La longitud total de las tuberías en este caso será máxima, y ​​el colector también cuesta dinero (especialmente si el modelo elegido no es el último fabricante con termostatos).

Fortalezas y debilidades de la calefacción del colector.

No existen soluciones ideales en la naturaleza, el uso de un circuito de calefacción de colector no es una excepción.

Las ventajas de un sistema de calefacción de colector incluyen:

• Flexibilidad del sistema de calefacción: justo en el festón puede instalar termostatos, con los cuales se regulará la temperatura en un solo radiador;

Presta atencion Si es necesario, simplemente puede apagar la batería. El resto del sistema de calefacción funcionará normalmente.

• Dado que cada radiador se suministra con refrigerante individualmente, es posible utilizar un tubo de sección pequeña;

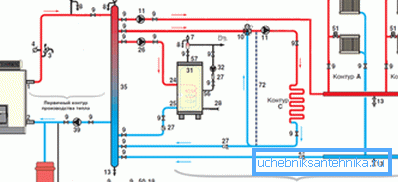

• Si lo desea, puede utilizar fácilmente un sistema de calefacción combinado. Es decir, divídalo en 2 circuitos con diferentes temperaturas de operación, o use un tipo diferente de refrigerante en cada uno de los circuitos. Para tal solución, necesitará una aguja hidráulica.

Hay diseño de coleccionista y puntos débiles:

• el aumento del precio ya se ha mencionado, además, si es necesario, las reparaciones pueden ser difíciles, ya que los tubos de calefacción están ocultos directamente debajo del piso (a menudo simplemente se llenan con un acoplador);

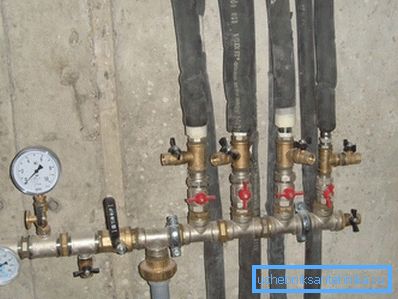

• Las tuberías con tal disposición no se pueden colocar a lo largo de las paredes. Más precisamente, desde un punto de vista técnico, esto se puede hacer, pero luego casi la mitad de la pared se cerrará con tuberías, una dudosa adición al interior;

• La distribución del colector de calefacción con tuberías de pequeño diámetro requerirá una bomba de circulación más potente, porque la resistencia hidráulica aumentará;
• Es imposible llamar a un sistema de calefacción de este tipo totalmente autónomo, en cualquier caso, se necesitará electricidad para operar la bomba. La presión natural no es suficiente para hacer circular el refrigerante.

Dispositivo y principio de funcionamiento del sistema de calefacción del colector.

De acuerdo con este esquema, es posible organizar no solo la calefacción con radiadores, sino también, por ejemplo, organizar un “piso caliente” en la habitación, es decir, prescindir de las baterías. Pero en general, el sistema de calefacción permanece sin cambios y funciona según el mismo principio.

Tipos de coleccionistas

Los coleccionistas se pueden utilizar para:

• Organización de la calefacción tradicional (utilizando radiadores). Es posible combinar radiadores en grupos de 2-3 piezas para ahorrar tuberías y facilitar la instalación;
• calefacción en el principio de suelo "caliente";

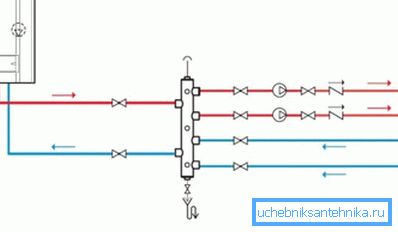

• para separar un circuito a 2 o más. En este caso, la caldera sirve como fuente de energía para ambos circuitos, pero la temperatura del refrigerante en ellos puede diferir significativamente (incluso pueden usar diferentes tipos de refrigerante).

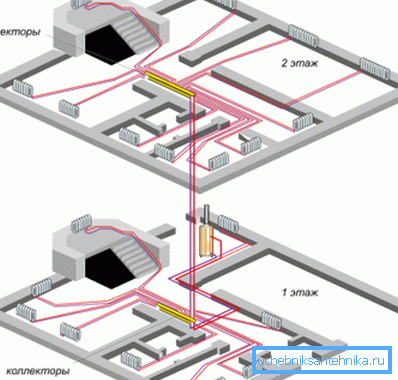

El esquema de colector de calefacción con el uso de un "piso caliente" se caracteriza por una mayor resistencia, por lo tanto, puede ser necesaria una bomba de circulación adicional para el sistema de calefacción. El armario de colectores se coloca mejor en el centro de la casa, con esta disposición, la longitud de las tuberías para calentar diferentes habitaciones será aproximadamente la misma.

Otro elemento esencial en dicho esquema será una unidad de mezcla en la cual la temperatura del refrigerante descenderá. En la salida de la caldera, el agua se calienta hasta alrededor de +90 ° C, y en los sistemas de calefacción de pisos, la temperatura del transportador de calor debe ser aproximadamente de +40 ° C.

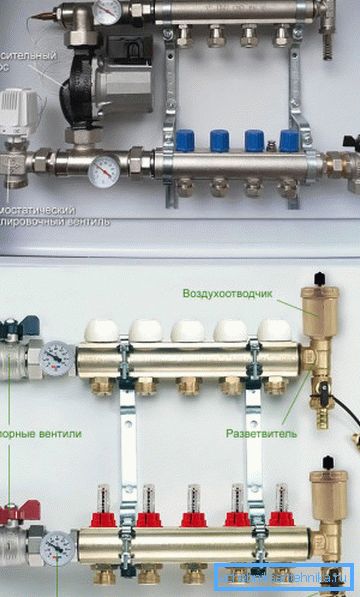

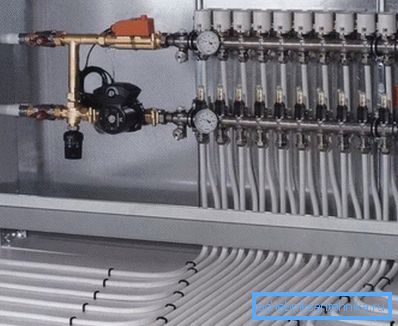

Elementos del sistema de calefacción del colector.

Como regla general, todos los elementos están ocultos en un pequeño armario separado, y se encuentra en un lugar discreto cerca de la pared. Las tuberías corren debajo del piso, para que el interior de la habitación no se vea afectado.

El elemento principal es un peine (necesario en la cantidad de 2 piezas). Externamente, el peine (o peine) se parece a una simple sección de tubería, a la que se sueldan varias tomas (en los modelos de compra, generalmente el número de tomas está entre 2 y 12).

Presta atencion Si es necesario, los peines comprados se pueden conectar entre sí. Así que puedes crear un peine para cualquier número de salidas / entradas.

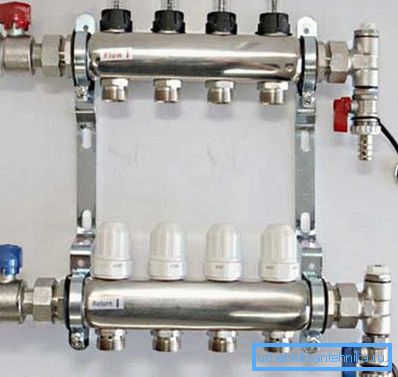

Como regla general, los sistemas de calefacción de colectores están equipados con medidores de flujo y termostatos; en comparación con los costos totales, el costo de estos dispositivos no es tan alto. Las vieiras compradas están equipadas con dispositivos para la termorregulación y la medición del flujo de agua en la fábrica, así que solo seleccione el modelo apropiado.

Los medidores de flujo están instalados en el peine de alimentación, ya que deben estar equipados con válvulas de aire para purgar el aire; es útil para eliminar el aire del sistema de calefacción. En el peine, que recibe el refrigerante refrigerado, se instalan termostatos.

Características de la obra y la ubicación de los elementos individuales.

El transportador de calor calentado por la caldera ingresa al peine principal de la tubería de alimentación y ingresa a los radiadores a través de tuberías individuales. Para garantizar el mismo calentamiento de todos los calentadores, se recomienda utilizar tuberías de aproximadamente la misma longitud y diámetro. Después de eso, el refrigerante enfriado fluye a través del tubo de descarga al segundo peine del colector y regresa a la caldera.

El termostato instalado controla la temperatura del agua y, si es necesario, aumenta / disminuye la corriente de refrigerante a través del radiador, por lo que se regula la temperatura en la habitación.

La calefacción del colector funcionará de manera estable solo bajo ciertas condiciones:

• Es necesario instalar un tanque de expansión, esto compensará el aumento en el volumen de refrigerante durante el calentamiento.

Presta atencion El volumen mínimo del tanque de expansión debe ser igual al 10% del volumen de refrigerante en el sistema de calefacción.

• la bomba de circulación se encuentra en el retorno;
• El lugar óptimo para el tanque de expansión es la sección de tubería frente a la bomba de circulación.

Instalación de sistema de calefacción de colector.

Convencionalmente, todo el proceso de instalación se puede dividir en 3 etapas: colocación y fijación de tuberías en el piso de la habitación, instalación de una caja colectora y conexión de tuberías a los peines.

Las instrucciones para realizar un trabajo se ven así:

• la base se prepara primero - el concreto se limpia y nivela;
• luego se extiende una capa de impermeabilización y se pega una cinta a lo largo del perímetro de la habitación, lo que suavizará la expansión de la regla de hormigón;

Presta atencion Si el piso de la habitación es de madera, entonces los tubos se pueden colocar debajo de las tablas, lo que facilitará enormemente el trabajo.

• luego sigue una capa impermeabilizante;

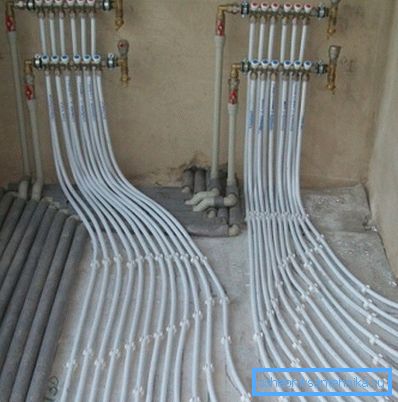

• sobre él se coloca la habitual gasa metálica y se le sujetan los tubos con alambre o clips especiales. Al unir tuberías a la malla de alambre, se debe dejar un pequeño espacio;

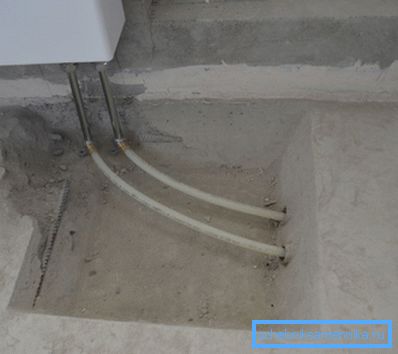

• Luego sigue el relleno del suelo. Con este método de colocación de tuberías, durante el transporte del refrigerante al radiador, funcionarán parcialmente en la calefacción del piso de la habitación.

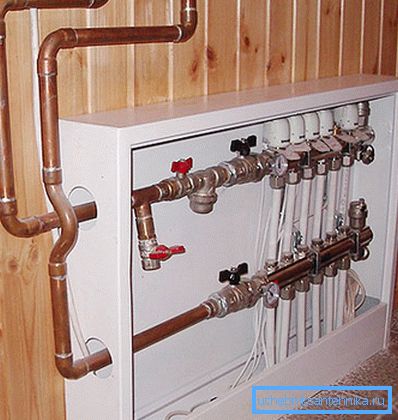

En cuanto al gabinete colector, luego, para una casa privada, puede elegir entre los modelos montados en la pared o en el suelo, así como las opciones integradas en la pared. En principio, esto no afecta a la eficiencia del calentamiento de ninguna manera, por lo que uno tiene que elegir más bien en función de la comodidad del acceso a los peines colectores.

Bajo el modelo de armarios empotrados en la pared, es deseable proporcionar un nicho en la etapa de diseño de la casa. Independientemente del tipo, el armario también debe sujetarse a las paredes con anclajes o tornillos autorroscantes (en una casa de madera); para esto, se proporcionan ojos especiales en el diseño del armario.

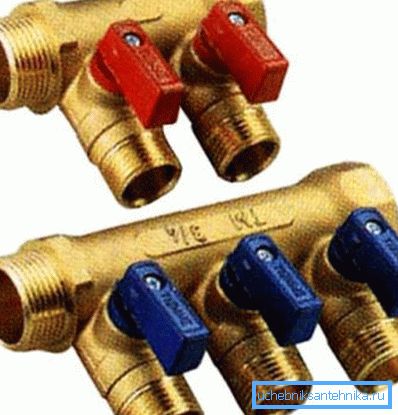

Peine múltiple

Seleccionar un peine adecuado para calentar el colector es fácil. El dispositivo es simple, por lo que debe prestar atención, en primer lugar, al material de la carcasa.

Los dispositivos comprados pueden ser:

• con la caja de acero y ramas;
• con carcasa de hierro fundido;
• Con estuche de plástico.

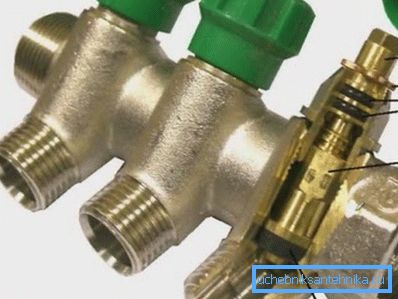

Se debe dar preferencia a las matrices moldeadas, incluso en el caso de una caída de presión significativa, la carcasa no dejará fluir. En cuanto a la conexión de las tuberías de suministro y retorno, incluso en los modelos más simples, las salidas están roscadas, lo que simplifica enormemente la instalación.

La calefacción del colector se puede organizar sin los peines comprados, 2 opciones son posibles:

• Con el uso de la soldadura, desde el punto de vista de la economía es una opción muy controvertida. En primer lugar, no todos saben cómo trabajar con una máquina de soldar, y en segundo lugar, no se puede garantizar la calidad de la costura. En caso de fuga incompleta garantizada. Además, es necesario comprar el refuerzo faltante, como resultado, los ahorros serán escasos;

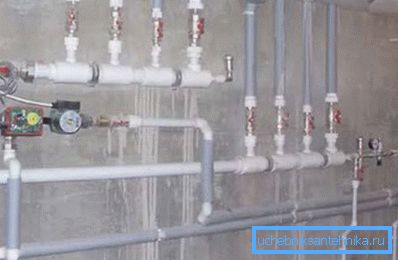

• Bueno, la opción más económica es desde el gasoducto PP. En este caso, el peine se parece a una serie de tees conectados en serie con un tapón en el extremo. De las herramientas solo necesita un dispositivo para soldar tuberías de PP. Dicho colector tendrá todos los puntos débiles de la tubería de polipropileno, en particular la disminución de la resistencia al refrigerante a alta temperatura.

Resumiendo

El sistema de calefacción del colector puede llamarse ideal en términos de eficiencia. El suministro independiente de refrigerante a cada radiador le permite lograr el microclima ideal en cada habitación de la casa. Grande, en comparación con los esquemas de calefacción tradicionales, el costo está frenando el crecimiento en popularidad de este tipo de calefacción de viviendas, pero si el presupuesto lo permite, la calefacción mediante un esquema de colector es ideal.

El video se centra en el diseño del peine.
