Sistema de calefacción de circuito único: características
Ningún edificio residencial puede funcionar normalmente sin un sistema de clima, gracias al cual las habitaciones son cómodas para que las personas vivan. Temperatura. Existe una gran cantidad de esquemas diferentes, pero el más simple y económico es un sistema de calefacción de circuito único, cuyas características de diseño se explicarán a continuación.
Descripción del esquema.
Elementos constituyentes

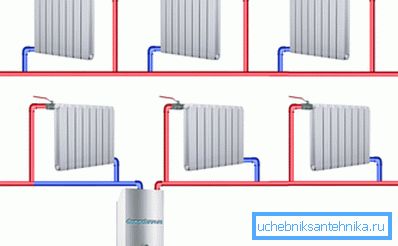

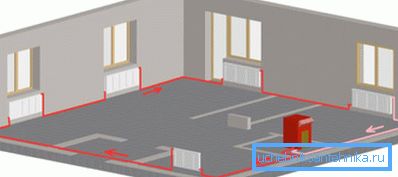

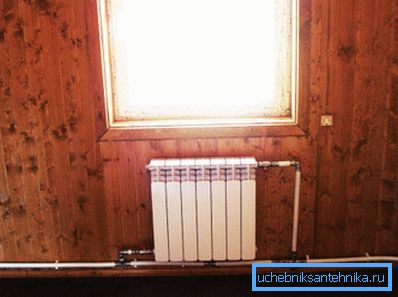

La calefacción de un solo circuito es diferente de otros diseños de tuberías por el número de líneas utilizadas. Aquí, se utiliza una tubería para suministrar el refrigerante a los radiadores y devolver el líquido enfriado a la caldera.
Sólo condicionalmente se divide en dos secciones:
- línea de entrega;
- línea de retorno (obratka).

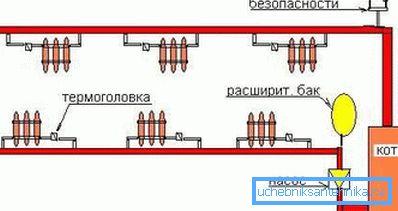

Además de las tuberías, la composición del sistema de calefacción que se considera incluye los siguientes componentes:
| Nombre | Descripción |
| Caldero | El personaje principal. Es aquí donde la energía térmica recibida de la combustión del combustible se transfiere al refrigerante (agua o anticongelante). Luego, el líquido a través de la tubería ingresa al radiador, donde ocurre el intercambio secundario: el calor del agua a través de las paredes de las baterías se transfiere al aire y los objetos de la habitación. |
| Radiadores | El principal equipo de intercambio de calor. Se instalan en todas las habitaciones que necesitan calefacción. Sin ellos, sería imposible organizar un intercambio de calor efectivo, ya que el área de tuberías a menudo no es suficiente para calentar las habitaciones. |
| Tanque de expansion | Se requiere para compensar la presión en un sistema de calefacción cerrado y el almacenamiento de agua, que aumenta de volumen cuando se calienta. Las hay abiertas y cerradas. Estos últimos son preferibles, ya que evitan la evaporación del refrigerante y pueden instalarse en cualquier parte del sistema (y no solo en su punto superior). |
| Accesorios | Esto incluye todos los demás detalles pequeños, pero no menos importantes: válvulas de cierre, válvulas térmicas, grifos Mayevsky, etc. |
Presta atencion Existe un circuito de calefacción de una sola tubería con circulación natural de fluido a través de las tuberías y forzado. En este último caso, un elemento indispensable de la red climática montada es una bomba de circulación que transfiere el refrigerante.
Ventajas y desventajas
El circuito de calefacción descrito funciona de la siguiente manera: el líquido calentado se vuelve menos denso y más liviano, por lo que se expulsa con agua fría pesada al punto superior del sistema de calefacción.
Luego, al enfriarse, el refrigerante baja, fluye simultáneamente a través de todos los radiadores instalados y proporciona el calor acumulado al aire de las habitaciones. Por lo tanto, las baterías ubicadas más cerca de la caldera (o en los pisos superiores) se calientan mejor. Esta es una de las deficiencias más graves de la calefacción de un solo circuito.
Para compensar la diferencia de temperatura, los radiadores ubicados más cerca del calentador tienen un área de intercambiador de calor más pequeña, mientras que los más lejanos se construyen a partir de un mayor número de secciones individuales, lo que aumenta su potencia.
Hay varias formas de aumentar la eficiencia de un sistema de calefacción de un solo circuito:

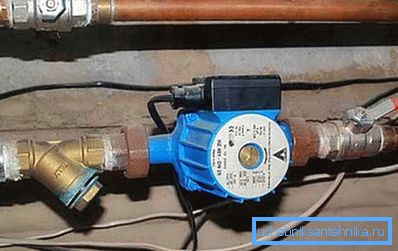

- Instalación de una bomba de circulación.. En este caso, el fluido fluye a través de los dispositivos de calefacción más intensamente, como resultado de lo cual se incrementa la eficiencia de toda la red climática.
- Colocación adecuada de los radiadores. Para reducir la pérdida de calor, se recomienda instalar las baterías más cercanas a la caldera en las habitaciones más cálidas (habitaciones interiores con un mínimo de ventanas), si es posible.
Por otro lado, la calefacción de un solo circuito sigue siendo bastante popular.
Es ampliamente utilizado en la construcción individual, ya que tiene muchas ventajas:
- bajo costo de instalación - para la instalación es necesario comprar un mínimo de tuberías y otros accesorios, los costos de los servicios de los equipos de instalación también se reducen;
- Apariencia más estética: como solo hay una tubería, es más fácil de ocultar, disfrazar o concretarse en la pared (piso);
- la capacidad de seleccionar el flujo de agua caliente: la inclusión de estos u otros circuitos mediante el uso de válvulas manuales o automáticas;
- Posibilidad de colocar tuberías bajo las puertas interiores.
Presta atencion El diseño exacto de las tuberías depende del diseño de la casa. Es necesario elegir aquellos lugares que garanticen la mínima pérdida de calor.
Recuerde que el flujo efectivo de líquidos de una manera natural no se puede organizar en tales casos:
- El área total de la casa supera los 200 metros cuadrados;
- la longitud del contorno es de más de 30 metros;
- Más de 10 radiadores de calefacción están conectados a un circuito de calefacción.
En este caso, todavía tiene que instalar una bomba de circulación o comprar una caldera que ya esté equipada con ella.
Calculo termico
La comodidad en las habitaciones no solo depende de la distribución de la junta, sino también de la cantidad de energía térmica que las baterías dan al aire en las habitaciones. Por lo tanto, para no congelarse en el invierno, debe realizar el cálculo térmico correcto. Esto, por cierto, también está indicado por la instrucción consagrada en el SNiP actual.
Gracias al correcto cálculo, puedes elegir:
- la caldera del poder necesario: los débiles no podrán calentar la casa, los poderosos en vano quemarán costosos recursos energéticos;
- Radiadores del área requerida: esto ayudará a reducir significativamente el costo de su compra.
Los cálculos se pueden realizar de forma independiente (mediante un programa informático especial) o póngase en contacto con una empresa de ingeniería especializada. La segunda opción es más costosa, pero así estará seguro de la exactitud de los datos proporcionados.

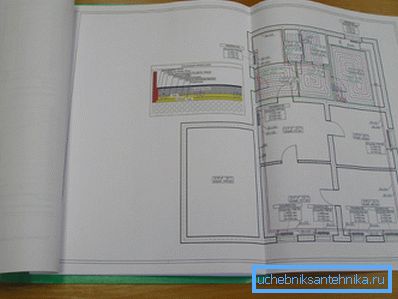

Además, los ingenieros de esta organización prepararán el esquema de los circuitos de calefacción, según el plan provisto de su casa (apartamento). Esto facilitará enormemente la instalación y ayudará a comprar la cantidad correcta de materiales.
Variedades de esquemas de un solo circuito.
Sistema de cableado vertical

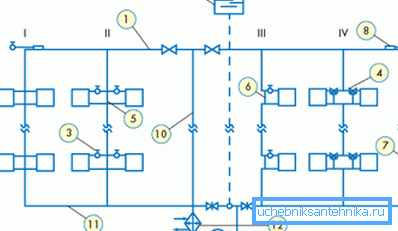

En este caso, el transportador de calor calentado por la caldera sube a lo largo del elevador instalado verticalmente hasta el punto más alto de la red de calefacción (hasta el ático o debajo del techo del piso superior), desde donde fluye hacia abajo, calentando las baterías ubicadas en cada piso de la casa.
Las características del diseño y funcionamiento de los circuitos verticales de calefacción son las siguientes:
- el movimiento del refrigerante se puede proporcionar de forma natural, sin el uso de equipos eléctricos;
- todas las secciones de tubería deben colocarse con una ligera inclinación hacia la caldera para aumentar la intensidad de la circulación del agua y evitar la formación de tapones de aire;
- Las tuberías son difíciles de ocultar en las paredes, ya que en este caso apenas se puede mantener la pendiente;
- El sistema funciona de forma completamente autónoma, por lo que incluso en el caso de un corte de energía de emergencia, no se quedará sin calor.

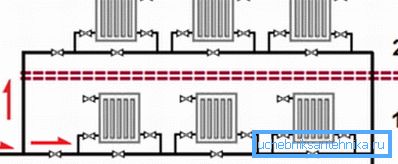

Con sistema de cableado horizontal.
Aquí el elevador vertical no está montado. La tubería principal se conduce a lo largo del piso o debajo de él. Si decide disfrazar las tuberías en la regla de concreto, cuide su aislamiento térmico, de lo contrario no evitará una pérdida de calor significativa.
Además, es deseable en este caso observar el sesgo:
- Primero, la red de calefacción podrá funcionar (aunque de manera menos eficiente) en caso de un corte de energía.
- En segundo lugar, al llenar tuberías con líquido, evitará la formación de tubos de aire.
Maneras de conectar los radiadores.
Aquí no consideraremos los diseños de batería individuales y las opciones de colocación para tuberías (parte inferior, lateral, etc.). Déjanos solo en los delineadores de ojos. Todas las opciones de acoplamiento de los radiadores se muestran en la tabla.
| Ver | Descripción |
| Fluir a través | En este caso, el circuito de calefacción está conectado a la entrada y la salida de la batería. El agua fluye a través de cada radiador instalado en el sistema, ya que simplemente no hay otra forma. Tal conexión no permite ajustar la intensidad del trabajo de los dispositivos de calefacción. Además, en el caso de fugas de los dispositivos de calefacción, es necesario detener completamente el sistema de calefacción y drenar el refrigerante. |
| Cierre | Aquí, la entrada y la salida de la batería también están conectadas a la sección de derivación de la tubería (la denominada derivación). Es necesario tomar una parte cuyo diámetro sea ligeramente más pequeño que el circuito de suministro principal. El agua que ingresa a la batería se divide en dos corrientes: en la batería y en la derivación. Al instalar una válvula térmica en la entrada, y en las válvulas de salida y bypass, puede ajustar fácilmente la temperatura en las habitaciones y reemplazar las baterías sin detener el funcionamiento de la calefacción general. |
Instalación de sistema de calefacción de un solo circuito.
La construcción de una red climática con una tubería se realiza en la siguiente secuencia:

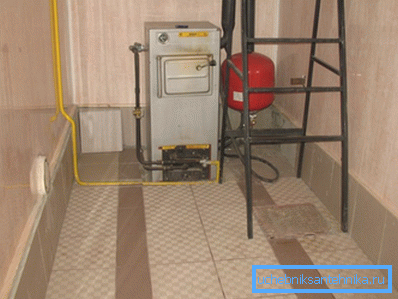

- La caldera está instalada.. Por razones obvias, se debe montar en el punto más bajo del sistema. Cuanto mayor sea la diferencia de altura entre el radiador y el calentador, mejor será el intercambio de calor en el sistema.
Si no tiene la oportunidad de instalar la unidad en el sótano, debe equiparla con un foso, moldeado de concreto y revestido con baldosas de cerámica.
Presta atencion Si decides hacer un sistema con circulación forzada, no puedes recurrir a tales trucos. Sin embargo, al colocar el calentador de la manera descrita anteriormente, hará que el sistema de calefacción sea más independiente de las redes de servicios públicos.

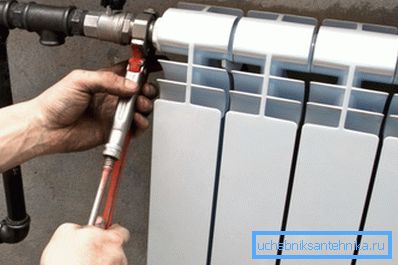

- Radiadores montados. Aquí es necesario observar estrictamente la horizontal y la vertical, de lo contrario los depósitos minerales se acumularán en las baterías, lo que tarde o temprano obstruirá todos los canales. Debido a esto, tendrá que limpiar o cambiar los dispositivos.
También debe mantener la distancia entre la batería y los elementos estructurales del edificio. La violación de la tecnología de suspensión de la batería hará que el aire circule pobremente a su alrededor. Esto afectará negativamente el rendimiento del dispositivo.
- Instalacion de tuberia. Aquí debes decidir sobre el material de las tuberías. La red climática más común de piezas de polímero, sin embargo, si parte del sistema es una caldera de combustible sólido, es mejor preferir el acero. La unidad anterior calienta el refrigerante a una temperatura superior a 95 grados centígrados, lo que es muy perjudicial para las tuberías de plástico.
- Instalación de elementos adicionales. Se montan bombas eléctricas, equipos de control y regulación, tanque de expansión, válvulas de aire, etc.

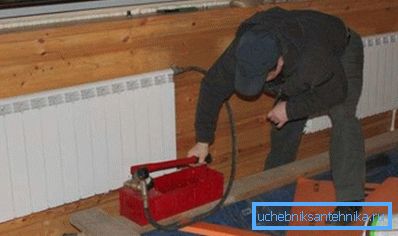

- Última etapa de trabajo - pruebas de presión. Para su implementación, es mejor invitar a un trabajador calificado con un dispositivo neumático especial.
Conclusión
El sistema de calefacción de un solo circuito es una forma económica y eficaz de suministrar calor a casas y apartamentos pequeños. Sin embargo, si usted es dueño de un ático o una gran finca fuera de la ciudad, es mejor elegir otras opciones.
