El tema de este artículo es un sistema de calefacción "hágalo usted mismo". Tenemos que familiarizarnos con sus elementos principales, para determinar la elección del equipo y los materiales, con el cableado y el diagrama de cableado de los dispositivos de calefacción.

Así que vamos a empezar.

Fuente de calor

¿Cómo calentar una habitación situada a una distancia considerable de la red de calefacción más cercana? Obviamente, esto requiere una fuente de calor independiente: una caldera de agua.

Al elegir un tipo de caldera, vale la pena prestar atención a sus dos propiedades:

• La eficiencia Cuanto menor sea el precio de un kilovatio de energía térmica, menores serán los costos operativos.
• Autonomía del trabajo. Idealmente, los equipos de calefacción no deberían requerir atención a sí mismos.

Hagamos las calificaciones correspondientes, y luego comparemos las posiciones de las calderas de diferentes tipos.

Eficiencia

Parece que la tabla no requiere ningún comentario. El gas principal es líder en términos de bajo costo de calefacción por un amplio margen.

Autonomía

Pero en este parámetro, las estimaciones serán muy diferentes de la calificación anterior.

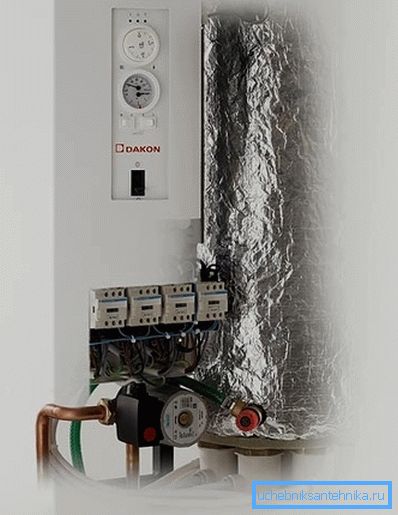

1. El líder indiscutible es la electricidad.. La caldera eléctrica no requiere ningún mantenimiento de una forma u otra, ni la eliminación de productos de combustión. Basta con que el propietario ajuste la temperatura del refrigerante o, en presencia de un termostato externo, la temperatura del aire en la habitación.

1. En segundo lugar por la facilidad de uso - gas. La disposición de los sistemas de calefacción con una caldera de gas también les permite trabajar de forma independiente e indefinida, manteniendo la temperatura establecida. El propietario solo tendrá que asistir adicionalmente a la instalación del conducto de aire que conduce a la calle.

Para aclarar: estamos hablando de calderas con encendido electrónico. La cocción piezoeléctrica hace que la caldera no sea volátil, pero es necesario encenderla (en particular, con un encendedor extinguido) manualmente.

1. El uso de combustible diesel también permite que el sistema funcione de forma autónoma durante mucho tiempo.; Sin embargo, un tanque masivo con combustible diesel y ruido de quemador, que difiere poco del ruido de los aviones durante el despegue, hace que el uso de esta fuente de calor sea menos cómodo.
2. Las calderas de pellets con un búnker y un suministro automático de combustible proporcionan un nivel de automatización algo más bajo: el búnker se debe cargar periódicamente, y el búnker no lo salvará de la limpieza del cenicero.
3. Finalmente, las calderas de combustible sólido requieren la mayor atención.. El carbón y la leña deben cargarse cada pocas horas. El uso de generadores de gas, calderas de combustión superior y acumuladores de calor cambian la imagen para mejor, pero no tan radicalmente.

Las conclusiones son bastante obvias: si tiene la oportunidad de usar el gas principal, no se pueden buscar otras opciones para la implementación de calefacción.

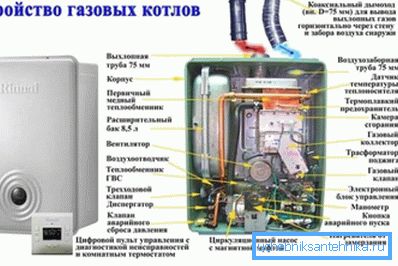

Al elegir una caldera de gas debe prestar atención a un par de características más.

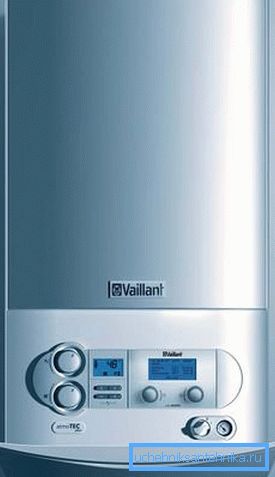

• Si las interrupciones en el suministro de electricidad no son sistemáticas, nuestra elección es un producto con paso forzado y encendido electrónico.

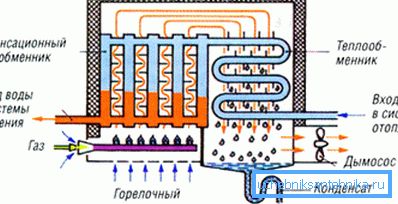

• Las calderas de condensación son más económicas que las calderas de convección en un 9 a 11%. Utilizan no solo el calor de combustión del gas, sino también la energía liberada durante la condensación de los productos de combustión.

Poder termico

¿Cómo construir un sistema de calefacción que proporcione a la casa la cantidad necesaria de calor? Obviamente, vale la pena comenzar con los cálculos. Tenemos que estimar la salida de calor de la caldera y la potencia total de los dispositivos de calefacción.

La fórmula de cálculo es la siguiente: Q = V * Dt * k / 860.

En ella

• Q - potencia térmica (KW).
• V es el volumen de la casa en tamaño (incluidas las paredes) en metros cúbicos.
• Dt: la diferencia de temperatura entre la casa y la calle en los cinco días más fríos del invierno. Los datos sobre el mínimo promedio para su ciudad se pueden encontrar en la conocida enciclopedia en línea; La temperatura interna se toma de acuerdo con las normas sanitarias (18 - 22С).
• k - coeficiente de calentamiento. Se interpola según la siguiente tabla:

Por ejemplo, para un hogar que mide 8x8x6 metros con una temperatura interna de + 20 ° C y un mínimo promedio de enero de -24 ° C, hecho con aislamiento de alta calidad (k = 0.8), necesitará (8 * 8 * 6) * (20 - -24) * 0.8 / 860 = 16 kilovatios (redondeados) de calor.

Para distribuir este poder a las instalaciones, es suficiente calcular su participación en el volumen de toda la casa.

No debes olvidarte de un par de sutilezas:

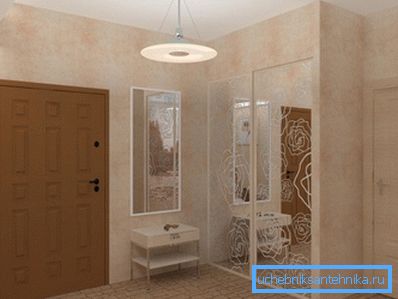

• Los locales sin radiadores (recibidor, sala de almacenamiento, aseo) se calientan en habitaciones adyacentes. También vale la pena tener en cuenta su volumen.

• En la cocina, generalmente hay muchas fuentes de calor propias: un refrigerador, estufa, microondas, etc. El valor estimado para ello generalmente se reduce en un 20 - 25%.

Aparatos de calefacción

Es obvio que el dispositivo del sistema de calefacción debe incluir no solo la fuente de calor, sino también los dispositivos de calefacción. ¿Qué baterías son mejores para elegir propietario económico?

Primero, pensemos en las condiciones bajo las cuales el radiador funcionará en un sistema autónomo.

La temperatura de operación generalmente está en el rango de 50 a 80 grados. La presión de trabajo no supera los 2,5 atmósferas. Los choques hidráulicos están excluidos, a menos que, por supuesto, el circuito esté lleno, abriendo la válvula bruscamente y fallando.

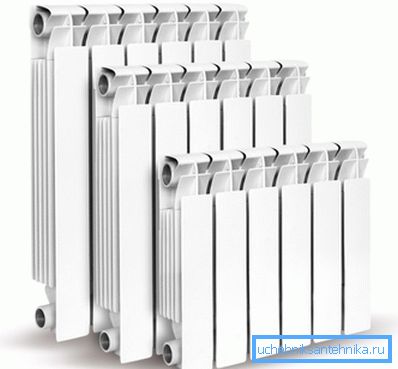

Si es así, puede optar con seguridad por radiadores de aluminio de sección: hermosos, baratos y con excelente disipación de calor.

Tubos

Como ya hemos descubierto, no se prevén presiones extremas y altas temperaturas en un circuito autónomo. Si es así, puede ahorrar en las tuberías: elegiremos un polipropileno barato, liviano y duradero.

Dado que este material tiene un alto coeficiente de expansión térmica, tendremos que:

• Elegir tuberías con refuerzo. Una capa de papel de aluminio reducirá notablemente el alargamiento cuando se calienta.

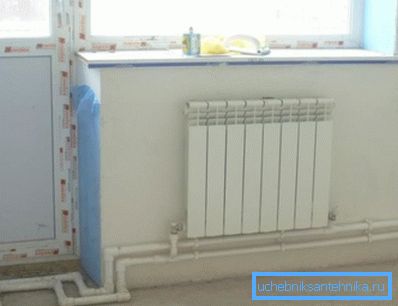

• Para suministrar secciones rectas largas del relleno con compensadores - anillos o curvas en forma de U.

¿Cómo realizar el calentamiento con el uso de polipropileno?

Para soldar tubos con accesorios, se utiliza un soldador de baja temperatura. Las superficies fundidas se fijan en la posición de trabajo y después de 10 a 40 segundos (según el tamaño) se convierten en una sola.

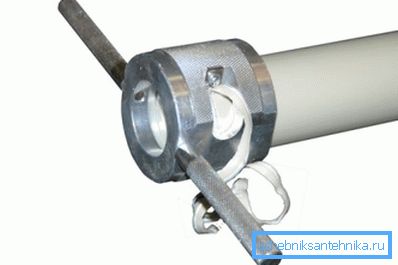

Un punto importante: la lámina de aluminio debe retirarse del campo de soldadura mediante pelado (afeitadora). Esto debilitará la conexión y, en el futuro, puede causar que la tubería se rompa.

¿Qué diámetros de tubo debo elegir?

1. Para embotellar una casa pequeña (no más de 150 m2 por piso) - con un diámetro exterior de 25 mm.
2. Para conexiones a radiadores - con un diámetro de 20 mm.

Elementos adicionales

¿Cómo es el sistema de calefacción de un tipo cerrado?

Además de la caldera, tuberías y baterías, cuenta con:

• La bomba de circulación, que pone en marcha el refrigerante.
• Puente con agua fría para llenar el sistema con agua.
• Vuelca en los puntos más bajos del circuito, lo que permite que se drene por completo.
• Tanque de expansión. Compensa el aumento del volumen de refrigerante al aumentar la temperatura.
• Una válvula de seguridad que funciona cuando el tanque se llena en exceso y la presión aumenta por encima de la calculada.
• Manómetro o termomanómetro para controlar los parámetros del sistema.
• Salida de aire automática.

Sin embargo: la bomba, el respiradero, la válvula de seguridad y (a veces) el tanque de expansión a menudo se montan en el cuerpo de la caldera, convirtiéndolo efectivamente en una mini sala de calderas. Antes de ir de compras, lea la documentación.

Además, opcional se puede instalar:

• Separar los dispositivos individuales de calentamiento y las secciones del contorno de la válvula.
• Sumidero en frente de la bomba.
• Aceleradores o termostatos que regulan la temperatura de los radiadores.
• En los puntos superiores del circuito - conductos de aire adicionales.

Diseño

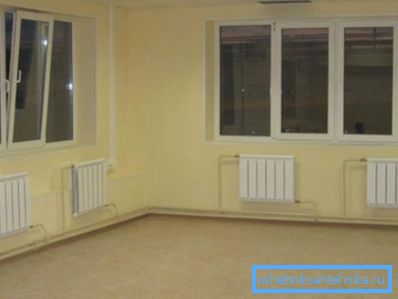

¿Cómo llevar a cabo la calefacción en una casa de un piso? Según el autor, la mejor solución sería Leningrado: cableado de una tubería alrededor del perímetro del piso con radiadores conectados en paralelo al embotellado principal. Es absolutamente libre de problemas y evita que la circulación se detenga en alguna parte del circuito debido al sobrecalentamiento.

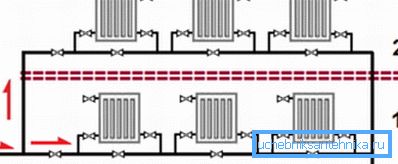

¿Cómo realizar la calefacción en dos plantas?

Hay dos opciones posibles.

1. Dos anillos (uno por piso) con un estrangulador, lo que limita la permeabilidad del más corto de los contornos.

1. Esquema de dos tubos con embotellado en el primer piso y en el ático y conectándolos con canalizaciones con dispositivos de calefacción.

¿Cómo conectar los radiadores?

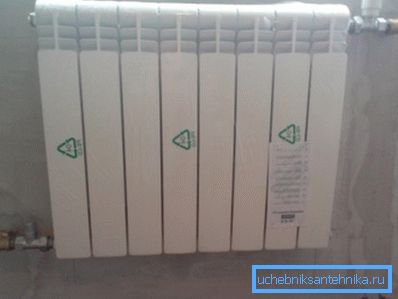

Para calentadores cortos (no más de 7 secciones), la conexión lateral tradicional será óptima. Las baterías más largas se deben conectar en diagonal o de abajo a abajo.

Conclusión

Esperamos que nuestro material ayude al lector en la selección e instalación de equipos de calefacción. Se puede encontrar información adicional sobre cómo instalar sistemas de calefacción con sus propias manos en el video adjunto.

¡Éxitos!
