Servo para calefacción - la base del sistema de calefacción

En el pasado, no había requisitos particularmente estrictos para los sistemas de calefacción, era suficiente que la habitación estuviera caliente. Además de la fiabilidad, un moderno sistema de calefacción también debe garantizar la posibilidad de controlar la temperatura en un amplio rango. El servoaccionamiento está diseñado para hacer que la calefacción sea lo más receptiva posible, le permite ajustar la temperatura de la habitación al grado

Ámbito de aplicación

En el sistema de calefacción, se puede instalar en diferentes lugares, por ejemplo, si es necesario controlar el flujo de refrigerante en el calentador, se instala en la tubería de suministro. Pero la válvula servo de la válvula del calentador permitirá regular el flujo de aire en el horno de la caldera, es decir, la potencia del calentador se ajustará (consulte también el artículo Modern Heating Terem - alta calidad a un precio asequible).

El ajuste de la temperatura en la habitación a menudo se realiza de dos maneras:

• con la ayuda de termostatos - La mejor opción en caso de calefacción por radiadores. En este caso, los reguladores se instalan delante de cada batería y regulan automáticamente el flujo de refrigerante en el radiador;
• usando servo - se usa con más frecuencia cuando es necesario para ajustar la temperatura de la calefacción por suelo radiante.

Presta atencion Los servos se pueden instalar en el peine del colector de calefacción en lugar de los cabezales térmicos habituales.

En el caso de pisos cálidos, es especialmente importante mantener el refrigerante a una temperatura no superior a una temperatura determinada. Si, por ejemplo, para regular el flujo de refrigerante usando controladores de temperatura convencionales, entonces al iniciar el sistema, puede surgir una situación cuando el agua caliente fluye hacia las tuberías. Como resultado, simplemente será incómodo caminar sobre el piso por un tiempo, y es posible que una parte de las tuberías falle.

La instalación de un servo con una válvula de 3 vías en el colector evitará esto. Normalmente hago esto, especialmente porque el precio de un dispositivo de este tipo es mínimo.

Leer más sobre el diseño.

Los servomotores se pueden dividir en 2 grupos de dispositivos: electromecánicos y electrotérmicos. En la primera, el acoplamiento mecánico se utiliza para poner en movimiento alguna parte. En dispositivos electrotérmicos, en cambio, la propiedad de un líquido (gas, sólido) se usa para cambiar el volumen cuando se calienta, y se usan en sistemas de calefacción.

Al elegir un modelo en particular, necesita conocer la notación utilizada, puede haber opciones tales como:

• normalmente abierto / cerrado;

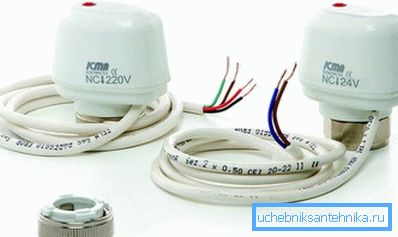

• Tensión 230 o 24 V.

Con el voltaje, todo está despejado: 230 V significa que el dispositivo se alimenta desde la red y 24 V desde las baterías. Pero el abrir / cerrar está directamente relacionado con el modo de operación y el alcance del dispositivo.

• Normalmente el tipo cerrado cuando se cierra el circuito, el agua fluye a través de la sección de la tubería, este es el tipo usado en calefacción;
• Normalmente abierto, por el contrario, cuando el circuito se cierra, bloquea el movimiento de la sustancia a través de la tubería, tales dispositivos se utilizan principalmente en equipos de aire acondicionado y refrigeración.

Dispositivo y principio de funcionamiento.

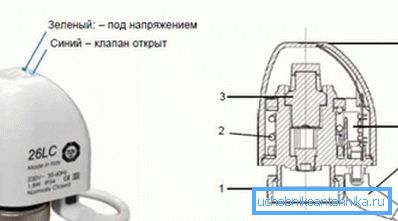

El elemento principal de este dispositivo se puede llamar cámara sellada con una pared corrugada. Dentro de esta cámara puede haber gas, líquido o un sólido. Cuando se calienta, cambiará las dimensiones del fuelle (cámara hermética) y regulará la corriente de la sustancia a través de la tubería.

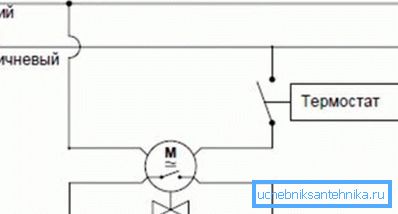

Durante la operación, un termostato ubicado en cualquier lugar de la habitación le indica al servo que la temperatura excede lo óptimo. El circuito se cierra y la corriente comienza a fluir a través de él.

Cuando esto ocurre, el fuelle se calienta y alarga. Al alargar el fuelle, comienza a presionar el vástago de la válvula, reduciendo el orificio de paso en la tubería.

El diseño está cargado por resorte, de modo que después de que el circuito se abra de nuevo y el fuelle se enfríe, el resorte regresará al empujador a su posición original, y el orificio del orificio aumentará de tamaño.

Características de instalación

Cuando se autoinstale la instrucción servo se verá así:

• Primero, se instala un termostato en la habitación: registrará el cambio en la temperatura del aire;

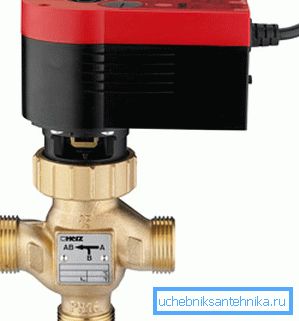

• luego se instala una válvula de dos o tres vías (las características de cada tipo de válvula se explican a continuación);
• Un servoactuador está instalado directamente en la válvula y está conectado al termostato. El dispositivo está alimentado.

Presta atencion En los servodrives de 4 núcleos, se proporciona 1 contacto para la posible conexión de otros dispositivos.

Si todo el trabajo de conexión se realiza correctamente, entonces el LED en la cabeza del servo debería encenderse, de acuerdo con su color, puede juzgar la posición:

• el color azul indica que el dispositivo está actualmente desactivado, es decir, está en estado abierto;
• una luz verde indica que el dispositivo está energizado, es decir, que el servo está cerrado.

Utilizando válvulas de dos y tres vías.

El actuador se puede utilizar con válvulas de dos, tres y cuatro vías. En los sistemas de calefacción, los primeros 2 tipos de válvulas son los más utilizados.

Las servoválvulas de dos vías generalmente se instalan frente a los radiadores. Dicho dispositivo solo tiene una entrada y una salida, y un cambio en el orificio permite regular el paso del refrigerante a través de la válvula. La instalación del dispositivo regulador se realiza a mano.

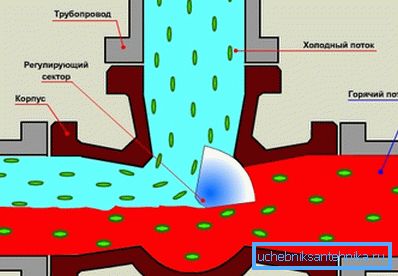

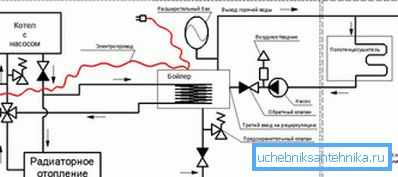

Los de tres vías ofrecen muchas más características. La instalación del servodrive permite no solo regular la corriente de refrigerante a través de él, sino también, si es necesario, aislar los circuitos de calefacción entre sí.

Presta atencion La separación de los circuitos de calefacción es simplemente necesaria cuando se utiliza un radiador convencional y calefacción a baja temperatura (calefacción por suelo radiante).

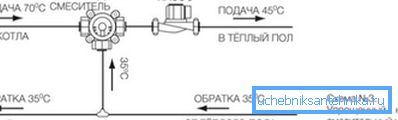

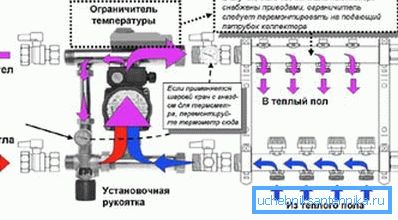

Cuando está termorregulado, el actuador en una válvula de 3 vías puede, por ejemplo, disponer la mezcla en la tubería de suministro de agua desde la tubería de retorno. Esto proporciona una garantía del 100% de que no entrará líquido de transferencia de calor en el calentador.

Resumiendo

El uso de servodrives permite una gran flexibilidad en el ajuste del sistema de calefacción. Al mismo tiempo, el costo de este dispositivo es bajo, y la facilidad de instalación solo se suma a su popularidad. Dicho sistema de calefacción le permitirá responder de manera adecuada y rápida al menor cambio de temperatura en la casa (consulte también el artículo Instalación de calefacción: sugerencias para seleccionar componentes de un sistema autónomo).

El video muestra un ejemplo de la instalación de un servo en el colector de calefacción.
