Selección y colocación de tuberías para calefacción por
Los analistas modernos predicen un aumento de las tarifas eléctricas en un futuro próximo. Por lo tanto, el precio aumentará no solo para el uso de aparatos eléctricos, sino también para la calefacción de espacios. En relación con tales predicciones, la búsqueda del método más rentable para calentar el hogar es cada vez más importante.
Además de ser barato, también quiero que este sistema no vaya más allá del atractivo estético, al tiempo que conserva el confort habitual en un hogar. Una de las soluciones más comunes que cumplen con estos requisitos es la instalación de “pisos cálidos” en la casa. El diseño tipo agua de los materiales de polipropileno ha demostrado ser el equipo de calefacción más rentable.
Características de un tipo diferente de sistemas.
Los beneficios de instalar un sistema de "piso caliente" pueden ser apreciados por cualquier persona que esté al menos un poco familiarizada con los fundamentos de la física.
Hoy, dependiendo del tipo de refrigerante, hay dos tipos de estructuras similares:
- El agua
- Eléctrica
Presta atencion El principio de funcionamiento en el primer y segundo caso es muy similar. Bajo la superficie del piso, sostenga tuberías o cables especializados que lo calentarán, y desde la superficie calentada, el aire caliente subirá al techo.
Por lo general, este tipo de construcción se instala en la cocina o en el baño, y se instalan baldosas de cerámica para el revestimiento del piso, debido a sus excelentes parámetros de conductividad térmica. Por supuesto, el piso cálido no es difícil de equipar en ninguna otra habitación, pero dependiendo del tipo de piso elegido, la eficiencia de su trabajo también disminuirá.
Para realizar la instalación o la elección de tuberías para un sistema de este tipo con sus propias manos, debe tener al menos un mínimo de conocimientos sobre sus características técnicas.
Presta atencion Los fabricantes a menudo mencionan todas las ventajas del producto propuesto, guardando silencio sobre sus deficiencias, pero para tomar la decisión correcta, es necesario que se familiaricen con la imagen completa de los parámetros, especialmente porque el precio de dicho sistema es bastante alto.
Los principales parámetros del suelo de agua.
La tubería utilizada para crear “pisos cálidos” es segura para el medio ambiente y económica, pero para hacer su colocación, se necesitan equipos adicionales y trabajos de construcción preparatorios que pueden aumentar significativamente el costo (lea también el artículo Tuberías rectangulares de acero: información técnica y normativa requisitos).
La colocación de tuberías engrosa el piso en aproximadamente 10-15 cm. También dedicará un tiempo a probar y comenzar. Pero en cualquier caso, obtenga calefacción, que por la cantidad de electricidad consumida será mucho más económica.
Beneficios
Las ventajas de tales estructuras incluyen:
- Calentamiento uniforme de toda la superficie, incluso si, al elegir un tubo para un piso cálido, se detiene en el cobre;
- Dispositivos de enmascaramiento completo;
- La capacidad de calentar grandes áreas a bajo costo;
- El trabajo del circuito no está asociado con diferentes tipos de radiación dañina para la salud;
- Los costos de instalación son de naturaleza única, debido a la falta de necesidad de mantener el sistema;
- Sin gastos de mantenimiento.
Desventajas
Además de las ventajas, los sistemas de este tipo tienen algunas desventajas:
- La necesidad de comprar una bomba de agua;
- La complejidad del proceso de instalación al utilizar tuberías de polipropileno;
- Problemas con la reducción de presión en la torre de calefacción;
- Dificultades para detectar fugas en el circuito después del trabajo de instalación final.
Instalación de un suelo de agua.

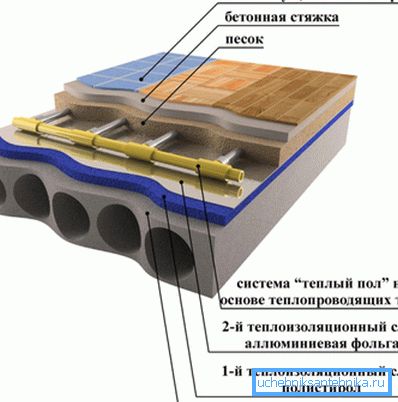

En este tipo de sistema de calentamiento de agua, el elemento de calentamiento principal es una losa de hormigón con aislamiento térmico. Dentro de esta placa hay tubos de construcción incorporados, a través de los cuales circula el refrigerante caliente.
La breve instrucción para la instalación de tales sistemas consta de los siguientes pasos:
- En el suelo se crea una regla de arena de cemento idealmente plana;
- En la regla a lo largo de la pared se coloca un piso de aislamiento térmico con una película de aluminio que evitará la pérdida de calor;
- Con la ayuda de sujetadores especializados, el tubo se coloca sobre el sustrato termoaislante de acuerdo con la forma en que está estipulado por la disposición de los tubos del piso con calefacción;
- El contorno creado se rellena con cemento;
- El suelo se coloca sobre el cemento seco.

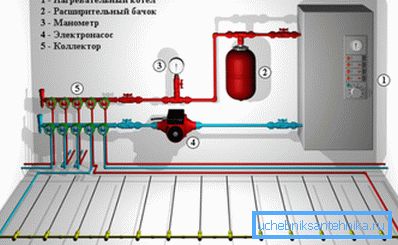

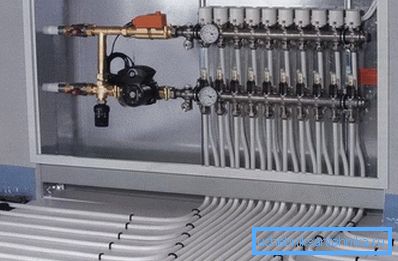

Presta atencion Para que el sistema creado funcione correctamente, es necesario comprar e instalar equipos que controlen el flujo de refrigerante en la tubería.

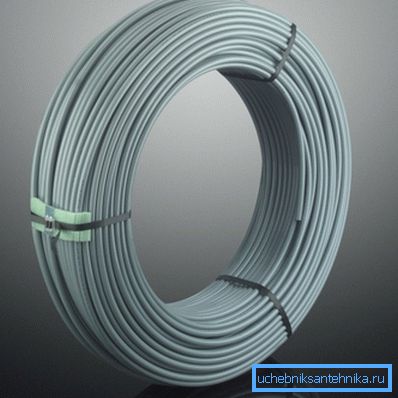

Cómo elegir una tubería
Para crear tales sistemas use los siguientes tipos de tuberías:
- Polibuteno;
- Acero;
- Metal-plástico;
- Cobre;
- Polipropileno.
La documentación normativa prohíbe el uso de materiales metálicos ferrosos para la creación de tales sistemas, ya que Los productos de sutura no pueden ser amurallados en paredes y pisos.
Los altos requisitos para tuberías se aplican debido a que, después de colocar la estructura, se vierte con hormigón y cualquier daño tendrá que romper el cemento. Para crear un "piso cálido" se utilizan materiales especializados, y no las tuberías que se utilizan para la instalación de agua caliente y fría.
Consejo Los más adecuados son los materiales con un diámetro de 16 a 18 mm. Al elegir dichos productos, puede aumentar levemente el grosor del piso y, para un sistema hidráulico suficiente, no necesita comprar equipo adicional.
Los materiales deben tener los siguientes parámetros:
- Obstrucción por difusión de oxígeno;
- El coeficiente de expansión lineal de 0.025 Mm / mK o menos;
- Conductividad térmica - 0.43 W / mK.
Presta atencion Para crear un sistema en una habitación, es necesario comprar una pieza completa, cuyo período operativo debe ser igual a la vida útil del edificio en sí.

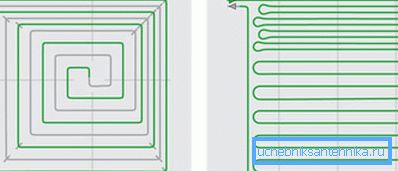

La colocación de tuberías para este tipo de calentamiento se puede realizar mediante los siguientes métodos:
- Espiral o caracol
- Zigzag;
- Ambos métodos.
Cuando se establece de diferentes maneras, los costos serán iguales, pero la eficiencia de tales sistemas será diferente.
Presta atencion El consumo de tuberías en un piso cálido depende directamente no solo del área de la habitación, sino también de la pendiente de la superficie.

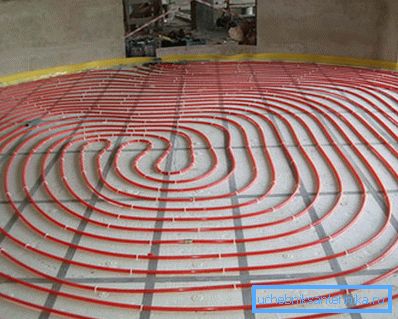

Estilo espiral
En este caso, las tuberías con diferentes tipos de corrientes se alternan entre sí: la tubería caliente está adyacente a la sección más fría del circuito.
Esta forma de colocación proporciona la distribución más uniforme del calor. En los apartamentos, se suele utilizar.
Consejo El caracol no es adecuado para la habitación, cuyo piso tiene una pendiente.
Tendido en zigzag
En este método de colocación, debe prepararse para el hecho de que el piso estará más caliente en la pared exterior y, al superar la distancia, se enfriará profundamente en la habitación. Para garantizar la uniformidad del calentamiento, será necesario comprar bombas adicionales, lo que creará una mayor velocidad de movimiento del refrigerante.
Espaciamiento de la tubería
La distancia entre las tuberías del suelo radiante, también conocida como la inclinación de las tuberías del suelo radiante, se calcula en función del propósito de la habitación. Cuanto más pequeño sea el paso de la tubería al colocar un piso cálido, más se calentará la superficie.
En este caso, el calor se distribuye sobre los radios, por lo tanto, para el calentamiento más eficiente, se debe tener cuidado de que estos radios no se superpongan.
Consejo La colocación debe hacerse sobre las marcas cuadradas que están presentes en el aislador.
Algunas características del diseño.
De hecho, el proceso de diseño de tales estructuras de calefacción no es tan simple.
Para calcular correctamente la tubería en el piso cálido, debe considerar una serie de factores, tales como:
- Temperatura deseada;
- Propósito de la habitación;
- Los parámetros de los materiales utilizados, etc.
Presta atencion El diseño de tales sistemas se realiza hoy con la ayuda de programas informáticos especializados. El uso de este software le permite determinar no solo la cantidad de materiales y equipos, sino también cuál será la longitud máxima de la tubería para un piso con calefacción.
Requisitos para la instalación

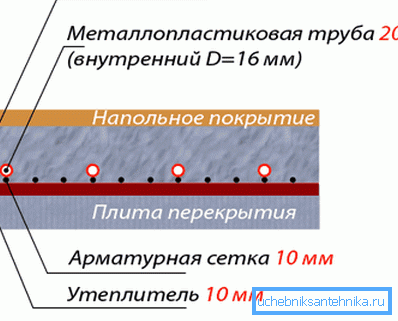

El trabajo en la instalación de un “piso caliente” es posible solo después de que se hayan completado los trabajos de preparación necesarios. El grosor del piso creado será de unos 10-13 cm.
Por lo tanto, es necesario cumplir con el requisito en presencia de al menos 70 mm bajo esta construcción. De lo contrario, el grosor del suelo calentado debe aumentarse.
Si la instalación del circuito de calefacción se lleva a cabo en el baño, el diseño obligará a elevar el piso de esta habitación a un nivel más alto. Si no tiene en cuenta este hecho, en caso de una emergencia, el agua de esta habitación se drenará en las habitaciones.
Si el piso de la habitación está adyacente al suelo, debe asegurarse de que esté bien aislado. Si se usó betún para la impermeabilización, entonces debería colocarse un sustrato hecho de polietileno o cartón debajo del aislante térmico.
La mezcla cemento-arena debe tener una superficie perfectamente plana. La cantidad permitida de irregularidades es de solo 1 cm.
En lugares donde existen diferencias de altura, la tubería puede adquirir una forma curva, lo que contribuye a la formación de una compuerta de aire en el sistema, lo que impide la circulación del refrigerante.
En conclusión
Después de haber elegido una calefacción de suelo de tipo agua, garantiza la calidez y el confort de su hogar. Además, un diseño respetuoso con el medio ambiente no tendrá un efecto perjudicial en su salud y la salud de su hogar (consulte también el artículo Tubería de agua y gas y sus características).
Y el video en este artículo le revelará aún más secretos sobre la instalación de este tipo de circuito de calefacción y las sutilezas de la elección de las tuberías.
