Sección del radiador: los principales tipos de estructuras y

Cualquiera está de acuerdo en que la comodidad de vivir en una casa depende principalmente de mantener la temperatura óptima en las habitaciones, especialmente en la temporada de frío. Por lo tanto, hoy le diremos cómo elegir los radiadores correctos: cuántas secciones por metro cuadrado necesita, y consideraremos cómo realizar de manera independiente todos los cálculos necesarios para obtener el resultado más preciso y realista.

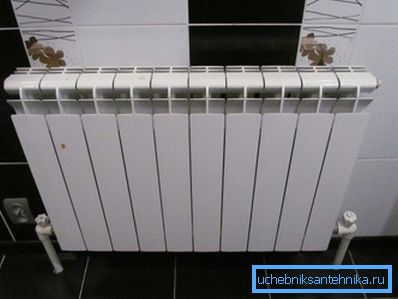

En la foto: un radiador para 10 secciones es una opción muy común para habitaciones de tamaño mediano con aislamiento normal.

Los principales tipos de estructuras y sus características.

Si desea obtener una respuesta a la pregunta de cuántas secciones de radiador necesita por 1 m2, primero debe saber qué tipo de baterías se utilizarán en interiores, ya que las características de los productos difieren bastante. Es por eso que le diremos las características de las opciones más populares; se tomaron como base las construcciones seccionales con una distancia al centro de 500 mm:

Hierro fundido Estas estructuras son bien conocidas por todos, se han utilizado durante más de un siglo y siguen siendo muy comunes, y tienen una gran demanda debido a su durabilidad, inmunidad al refrigerante de baja calidad y resistencia a la corrosión, y el precio de esta opción es bajo. En cuanto a la eficiencia, una sección emite aproximadamente 100 vatios, los valores más altos se indican en la documentación, pero los valores reales son más bajos
Acero Este grupo de productos se caracteriza por su bajo costo, buena disipación de calor y bajo peso, por lo que se debe asignar inestabilidad a los choques hidráulicos (por lo tanto, se utilizan mejor en sistemas de calefacción individuales) y mayor corrosión en el sistema cuando no hay refrigerante. En cuanto a la transferencia de calor, varía en el rango de 120 a 140 vatios dependiendo de la configuración del producto.
Aluminio Una solución muy popular hoy en día que tiene una serie de ventajas indudables: bajo peso, que simplifica el proceso de instalación con sus manos, alta transferencia de calor (una sección da unos 200 vatios) y bajo costo. Entre las deficiencias es posible observar la baja resistencia a los impactos hidráulicos y las demandas sobre la calidad del portador de calor, ya que varias impurezas causan procesos de corrosión en el sistema.
Bimetalico Primero, le diremos qué es un bimetal, esta es una estructura que representa secciones de aluminio, dentro de la cual hay un núcleo de acero. Gracias a este dispositivo, la fiabilidad de los productos aumenta muchas veces, y la transferencia de calor es muy alta, por lo que una sección en promedio da de 150 a 180 vatios. La mayor desventaja es el alto costo de los productos.

Presta atencion Para maximizar la emisión de calor de sus radiadores, es necesario limpiar el sistema al menos una vez al año. El hecho es que incluso 1 milímetro de depósitos dentro de los radiadores reduce su eficiencia en un 15%, y esto no solo empeora la calidad del calentamiento, sino que también aumenta los costos de los transportadores de energía.

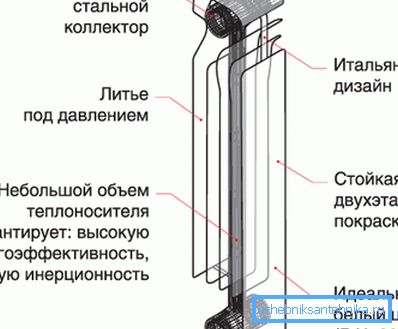

Un radiador bimetálico de alta calidad le servirá no menos que un análogo de hierro fundido, por lo que es importante elegir los productos más fuertes y no ahorrar en ellos.

Opciones de liquidación básica

Ahora veamos cómo elegir el número de secciones de un radiador de calefacción para una habitación en particular, existen muchas técnicas, consideraremos solo aquellas que son más fáciles de implementar y daremos un resultado relativamente preciso.

Método simplificado

Si usa esta opción, debe guiarse por el siguiente principio: para las instalaciones en el centro de Rusia, ubicadas en un edificio de gran altura, que tiene una pared exterior y una ventana, la potencia térmica requerida es de 100 W por m2. La altura de los techos no debe superar los 2,8 metros.

Una fórmula simple te permitirá calcular fácilmente

Considere un ejemplo específico, solo necesita saber la cantidad de m2 en la habitación:

  • Supongamos que tenemos una sala de 15 metros cuadrados con una ventana y una pared exterior, la altura de los techos es de 2,5 metros;
  • Los radiadores de hierro fundido con una distancia al centro de 50 mm se utilizarán para la calefacción;
  • Todo es muy simple: el número de secciones del radiador por 1 m2 es 1, es decir, se necesitan 15 secciones para 15 metros. Por supuesto, si tiene una temperatura de refrigerante en el sistema igual a 90 grados, entonces la potencia calorífica de las baterías será de aproximadamente 150 vatios, y tendrá 10 bordes, pero en la práctica casi no hay tales casos, en promedio, el líquido se calienta hasta 70 grados;

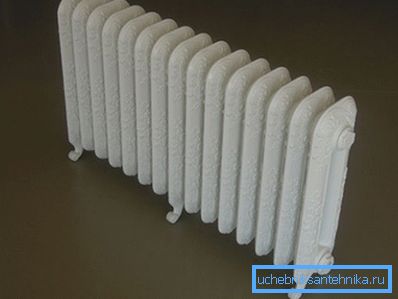

El radiador de hierro fundido en 15 secciones permitirá no temer incluso a las heladas más severas.
  • Si tiene una habitación en la esquina o una altura de techo de 3 metros o más, entonces el resultado debe multiplicarse por 1.2-1.3, según la calidad del aislamiento de la pared y el tipo de bloques de ventanas utilizados.

Presta atencion Además de todos los factores enumerados anteriormente, el tipo de instalación de los radiadores y el tipo de su conexión también son importantes, así que considere estos matices y, si es necesario, realice modificaciones en el resultado final.

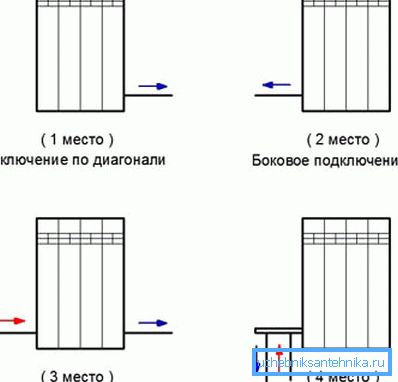

Así es como se organizan las opciones de unión según su preferencia, si las dos primeras proporcionan una eficiencia excelente, en la tercera se pierde aproximadamente el 10% de la potencia, y en la cuarta, se pierde completamente el 15-20%

Uso de calculadoras en línea

Las instrucciones para este tipo de cálculo también son muy simples, lo más importante es encontrar un recurso de calidad con un buen programa que tenga en cuenta el número máximo de factores adicionales. Esta es la única forma de asegurarse de determinar exactamente cuántos metros cuadrados serán suficientes para una u otra variante de radiadores.

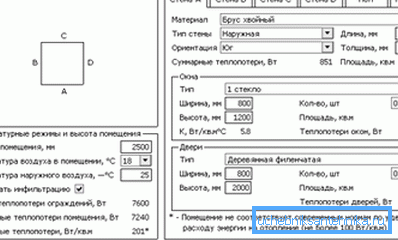

Para casas particulares hay versiones separadas de los programas.

En cuanto a los cálculos, son simples:

  • Introduzca todos los datos solicitados en los campos del programa., cuanto más confiables y exactos sean, mejor, porque afecta la exactitud de los cálculos;
  • Si no hay criterios en la calculadora, entonces simplemente multiplica el resultado por un cierto índice (por ejemplo, la ubicación de los radiadores no siempre se tiene en cuenta, pero al determinar cuántas secciones de radiadores se necesitan, este factor no puede pasarse por alto).

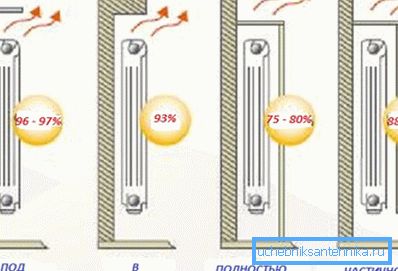

Como puede ver, mucho depende de la opción de instalación.

Cálculo basado en volumen.

Una opción muy popular en vista del hecho de que permite calcular el número de secciones con mucha precisión, algunos argumentan que el valor resultante está sobreestimado, pero es mejor colocar el radiador en 12 secciones en lugar de las 10 requeridas y mantener la temperatura deseada usando el regulador que configurar el radiador en 8 secciones y Más heladas utilizan calentadores adicionales.

En cuanto a esta técnica, es simple: es necesario medir la longitud real, el ancho y la altura de la habitación y multiplicar los valores entre sí, el resultado será el volumen en metros cúbicos. Este valor se multiplica por 41: esto es exactamente la cantidad de vatios que se necesitan por metro cúbico de aire, con un buen aislamiento y el uso de ventanas de doble acristalamiento de ahorro de energía, 34 vatios por metro cúbico son suficientes.

Al calcular, tenga en cuenta el tamaño de la sección de calefacción del radiador, a veces tiene que colocar los radiadores más bajos de lo previsto debido a las características de la habitación.

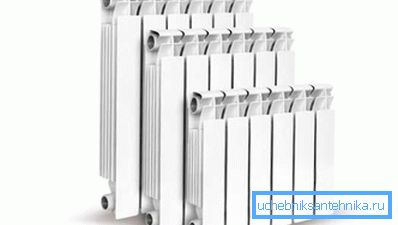

Cuanto más altas son las secciones utilizadas, mayor es su transferencia de calor.

¿Algunos desarrolladores preguntan qué hacer si el cálculo se realizó incorrectamente y se requiere la instalación de secciones adicionales de radiadores? Puede haber dos soluciones: agregar elementos a la estructura ya instalada (su ancho no debe exceder las 16 costillas), o colocar una batería separada, todo depende de qué opción es más sencilla de implementar y se adapta mejor a una habitación en particular.

Conclusión

Calcule el número requerido de secciones del radiador por cualquier desarrollador, lo principal es no perder de vista los matices importantes y utilizar solo productos de calidad. El video en este artículo ayudará a resolver algunos problemas más a fondo, le ayudará a hacer cálculos aún mejor.
