Sección del radiador de hierro fundido: ventajas y

Los radiadores de hierro fundido se han utilizado para la calefacción residencial durante mucho tiempo. Tienen un gran número de cualidades positivas que les permiten competir con modelos más avanzados hasta el día de hoy. Pero es muy importante tener en cuenta todos los parámetros técnicos de una sección de la batería para evitar errores en el proceso de su instalación y operación. Esto será discutido en este artículo.

Fotos de la batería de hierro fundido

Disposiciones generales

En primer lugar, tratemos los pros y los contras de las baterías de hierro fundido:

Méritos

  • Resistencia a la corrosión. Puede estar tranquilo incluso durante los períodos de verano, cuando el líquido se drena del sistema, el hierro fundido permanecerá en pie.
  • Indiferencia a la calidad del refrigerante., lo cual es muy importante para los sistemas de calefacción residenciales, donde no se puede controlar la composición del fluido que recorre las tuberías desde la sala de calderas central.
  • Durabilidad. El periodo operacional es de al menos 35 años.

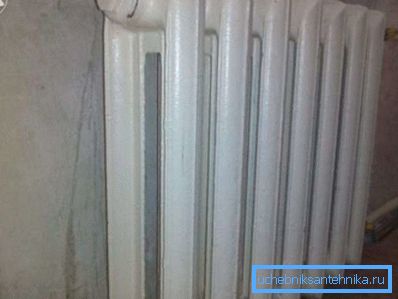

El viejo radiador de hierro fundido en 7 secciones durante más de una docena de años ha estado lidiando regularmente con la calefacción de un apartamento
  • Bajo precio. Especialmente en comparación con los modelos más nuevos de aluminio y bimetálicos.
  • Alta emisión de calor. En combinación con un área grande, obtiene un potente calentador para su hogar.
  • Manual de instrucciones simple. Después de la instalación y aplicación de la pintura, puede olvidarse durante mucho tiempo de la necesidad de cualquier mantenimiento de la construcción de hierro fundido.
  • Ligera inercia. Incluso después de apagar la calefacción, las baterías de la plancha permanecerán calientes durante mucho tiempo.

Desventajas

  • Gran peso Este es uno de los mayores problemas que surgen en el proceso de instalación de radiadores de hierro fundido con sus propias manos. Dependiendo del número de secciones, la masa de una batería puede variar de 50 kg a 150 kg, lo que creará increíbles dificultades incluso con el colgamiento banal de un producto de hierro fundido en los soportes, por no mencionar el transporte de al menos una habitación a otra. Además, también deberá cuidar el fortalecimiento del sistema de montaje.

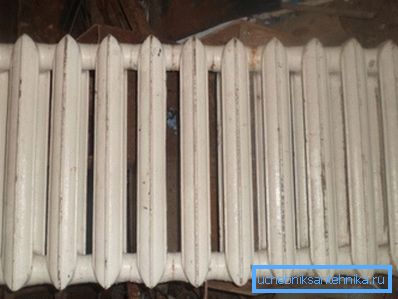

Los radiadores de hierro fundido en 12 secciones, incluso juntos, son muy difíciles de levantar
  • Fragilidad A pesar de su poder visual y su solidez, el hierro fundido es un material muy frágil.

Consejo: en el proceso de transferir una batería de hierro fundido, tenga mucho cuidado y trate de evitar golpes accidentales en el piso o en la jamba de la puerta. El hecho es que en el momento de la colisión pueden aparecer microfisuras, que aumentarán con el tiempo y causarán muchos problemas.

  • La necesidad de pintura periódica.
Aplicación de pintura en radiador de hierro fundido.

Consejo: para pintar, se recomienda utilizar formulaciones acrílicas que no sean tóxicas. De lo contrario, una batería que se calienta constantemente será una fuente constante de olores desagradables y humos tóxicos.

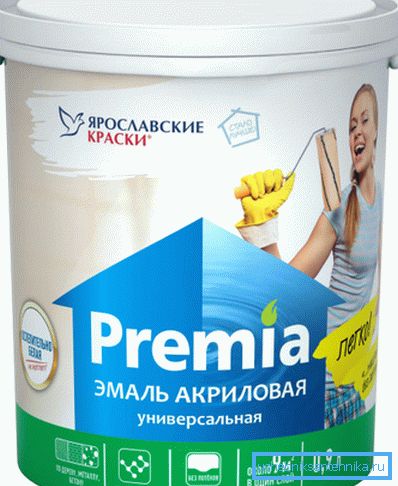

Esmalte acrílico para calefacción por radiadores.

Especificación técnica

¿Cuántos kilovatios en una sección del radiador de hierro fundido y qué tamaño debe tener toda la batería? Estas preguntas son muy importantes.

Rendimiento

Antes de la instalación, debe entenderse cuántos kW en 1 sección del radiador de hierro fundido. Esto le permitirá seleccionar la cantidad óptima para colocar volúmenes específicos. Además, debe familiarizarse con otros parámetros importantes, para los cuales tomamos como ejemplos los modelos más comunes:

Marcado Soportar la presion, atm. Salida de calor, kW Zona de calentamiento por la 1ª sección, m2.
MS-140 9 0.12-0.16 1.11-1.45
FM1 9 0.075-0.11 0.66-0.9
FM2 9 0.1009-0.1423 0.7-0.95
FM3 9 0.1083-0.1568 0.95-1.38

Ahora, sabiendo cuántos kW en una sección del radiador de hierro fundido, es fácil determinar la cantidad requerida.

Consejo: si el autocálculo del número de secciones del radiador de hierro fundido es difícil, entonces siempre puede usar una de las calculadoras en línea disponibles en Internet. Allí solo deberá ingresar las dimensiones de su habitación e indicar el modelo de batería seleccionado.

También es importante considerar el método de conexión de tubería, que también afecta el rendimiento de la batería:

Una clara demostración de la efectividad de las diferentes formas de conectar tuberías.

Como se puede ver en la figura, la unión bilateral de tuberías es la más efectiva. Al mismo tiempo, es necesario alimentarse por un lado y salir por el otro, lo que corresponde totalmente al curso de física en la escuela, desde el cual todos recuerdan que el líquido caliente sube y el frío desciende. Es decir, el refrigerante caliente entrará desde arriba, se enfriará y saldrá a través del orificio inferior, lo que permitirá que su calor sea lo más posible.

Si ignoramos esta regla, podemos observar el siguiente resultado:

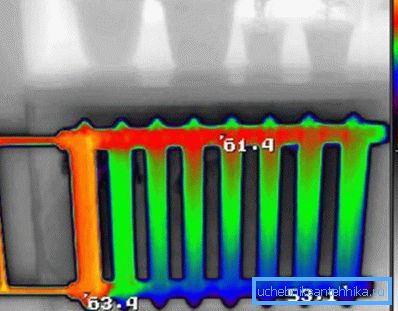

Propagación del calor en baterías unidireccionales

Aquí vemos un ángulo frío, reduciendo significativamente el sistema de transferencia de calor.

Pero las características técnicas importantes de la sección del radiador de hierro fundido no terminan ahí. Calculamos el número de secciones, pero todavía necesitamos tener una idea sobre el peso y el volumen de la estructura.

Peso y talla

La masa y el volumen de la sección del radiador de hierro fundido se pueden encontrar en la siguiente tabla:

Marcado Volumen de una sección de radiador de hierro fundido, l Dimensiones lineales de una sección, mm. Masa de una sección, kg
MS-140 1.11-1.45
  • Altura - 388-588;
  • Ancho - 93;
  • Profundidad - 140
5.7-7.1
FM1 0.66-0.9
  • Altura - 370-570;
  • Ancho - 80;
  • Profundidad - 70
3.3-4.8
FM2 0.7-0.95
  • Altura - 372-572;
  • Ancho - 80;
  • Profundidad - 100
4.5-6.3
FM3 0.95-1.38
  • Altura - 370-570;
  • Ancho - 90;
  • Profundidad - 120
4.8-7

Al conocer el tamaño de la sección del radiador de hierro fundido, puede calcular en cualquier momento su área total, lo que le dará una idea del lugar que ocupa en la pared.

Para hacer esto, haga lo siguiente:

  • Para hacer esto, primero encuentre el área de la sección del radiador de hierro fundido, multiplicando su altura y ancho entre sí.
  • Luego, el número resultante se multiplica de nuevo, pero esta vez por el número de secciones, que suele ser de 7 a 12 piezas.

Sustituya los valores de la marca FM1: 370? 80 = 29600 mm2, que es aproximadamente 0.03 m2. Supongamos que una batería consta de siete secciones, luego: 0.03? 7 = 0.21 m2. Dicha sección de pared será necesaria para alojar el radiador de hierro fundido en cuestión.

El área de la pared destinada al montaje de la batería se calcula mejor de antemano.

El peso del radiador de hierro fundido en funcionamiento también es necesario para seleccionar correctamente los soportes para su fijación. Tome la misma marca y la masa promedio de una sección: 4? 7 = 28 kg. Pero teniendo en cuenta cuánta agua hay en una sección del radiador de hierro fundido (nuevamente tomamos el valor promedio), recalcularemos y obtendremos: 28 + 7? 0.8 = 34. Además, también se debe tener en cuenta la posible expansión térmica del material. Como resultado, los sujetadores se eligen mejor con la expectativa de que pueden sostener la estructura de manera segura, con un peso de 40 kg.

Conclusión

Las baterías de hierro fundido, a pesar de la aparición de muchos más radiadores avanzados, todavía están en demanda. La resistencia a la corrosión, la durabilidad y el bajo costo son las principales razones de su popularidad. El mayor problema es mucho peso, requiere un enfoque cuidadoso de la instalación del equipo y los cálculos preliminares.

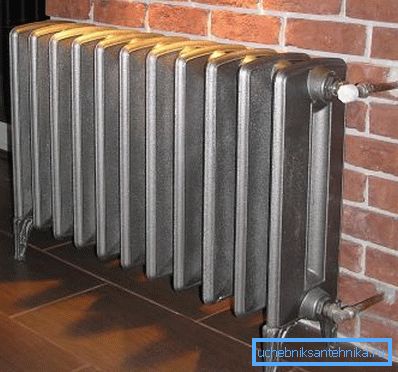

Radiador funcional de hierro fundido

El video en este artículo le brindará la oportunidad de familiarizarse con materiales adicionales que están directamente relacionados con la información presentada. Baterías de hierro fundido con el enfoque adecuado y hoy en día hacen frente perfectamente a su tarea de calentar el salón.
