Sección del radiador de aluminio: características técnicas

Los convectores de calefacción de metales no ferrosos son cada vez más populares. Queremos considerar el elemento estructural principal de dicho radiador: una sección, y averiguar cuántos vatios hay en una sección de un radiador de aluminio, cuáles son sus dimensiones y otras características. También le diremos cómo calcular el número de secciones del radiador de aluminio necesarias para calentar una habitación específica.

Las dimensiones de la sección de los radiadores de aluminio dependen de las características de un modelo en particular.

Características técnicas de un radiador seccional.

Construcción

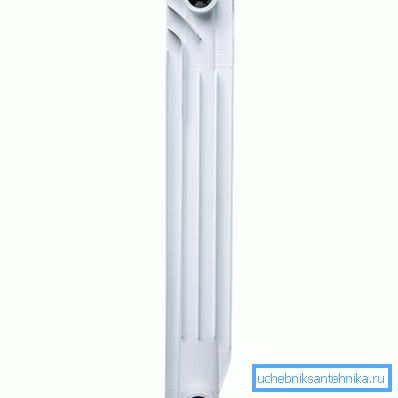

En la foto - una sección separada.

Las baterías seccionales tienen casi el mismo diseño. Son un sistema de dos depósitos horizontales conectados por canales verticales. En el exterior de los tubos verticales hay aletas de placa, que forman canales para el movimiento de las corrientes de convección y aumentan el área de interacción térmica.

La distancia entre las placas se elige de modo que las corrientes de convección no sean laminares, sino turbulentas. Esto aumenta la intensidad de la interacción del aire con la superficie de la carcasa.

Las placas aumentan el área de transferencia de calor del dispositivo.

El diseño se divide en partes iguales. Una de esas partes incluye un canal vertical y dos elementos colectores, uno desde arriba y otro desde abajo. El elemento colector con el canal vertical forma una conexión en forma de T, dos orificios abiertos de los cuales están adaptados para combinarse con otros orificios colectores similares.

Las piezas se conectan mediante un niple especial con una junta.

Si la pieza se instala con un borde, entonces el orificio se cierra con un tapón o se usa para conectar el suministro, el retorno o la válvula de aire.

La foto muestra cómo quitar la sección del radiador de aluminio.

Considere el funcionamiento de una batería con un diseño similar:

  • Las piezas se ensamblan en una sola batería, se conecta una tubería de suministro de refrigerante a uno de los agujeros, se conecta una tubería de salida de líquido residual a otra, se utiliza una válvula Mayevsky para drenar el exceso de aire a la tercera parte, el cuarto agujero se cierra con un tapón;
  • El refrigerante entra en el colector y llena gradualmente todo el dispositivo. El aluminio tiene una alta conductividad térmica, aproximadamente cuatro veces mayor que el acero. Por lo tanto, el cuerpo comienza a calentarse rápidamente;
  • La superficie calentada del convector comienza a emitir energía térmica. La proporción de radiación de calor en el rango infrarrojo representa aproximadamente el 50 - 60% de la transferencia de calor total del dispositivo;
  • El aire en contacto con la superficie del cuerpo comienza a calentarse debido a la transferencia directa de calor. Bajo la acción de la gravedad, las masas calentadas comienzan a moverse hacia arriba a través de los canales formados por los bordes del convector, y nuevas porciones de aire frío se introducen en la batería desde abajo;
  • El dispositivo comienza a funcionar como una bomba de gravedad. Los flujos de aire que pasan a través de los canales adquieren un carácter de vórtice, lo que aumenta la transferencia de calor de las placas debido a la mezcla.

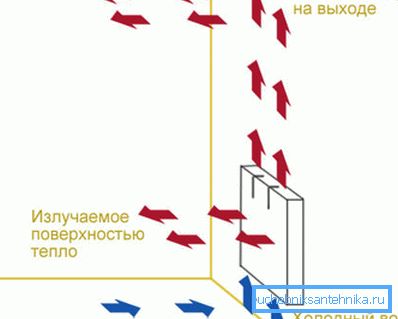

El ancho de la sección del radiador de aluminio afecta el calor irradiado.

Presta atencion La principal ventaja del diseño seccional es la capacidad de cambiar la potencia y el tamaño del dispositivo con sus propias manos.

Características y características.

El tamaño de la sección del radiador de aluminio depende de la separación entre los ejes.

La principal característica técnica de cualquier calentador es su potencia térmica. Esta es la cantidad de calor que el dispositivo transmite al entorno por unidad de tiempo. Medido en kcal / hora o vatios.

El poder depende de muchos factores, entre los cuales se consideran los principales:

  • área de superficie del dispositivo;
  • temperatura del refrigerante;
  • capacidad del canal (cuántos litros en una sección del radiador de aluminio);
  • presión térmica;
  • conductividad térmica del material;
  • diseño de vivienda;
  • Método de conexión de alimentación y retorno..
Antes de agregar secciones a los radiadores de aluminio, se atornilla un niple en el orificio.

Como la cantidad máxima de secciones en el radiador de aluminio no está instalada, y los diferentes dispositivos tienen diferentes tamaños, es más conveniente considerar los parámetros de una parte separada y luego determinar las características de la batería agregando los valores de cada una de sus partes.

El radiador de aluminio en 10 secciones tendrá una potencia nominal de diez veces.

Considere las especificaciones técnicas con más detalle:

Especificaciones tecnicas Valores de parametros
Altura (distancia al centro) 250, 300, 350, 400, 450, 500 mm. Los tamaños más comunes son de 350 a 500 mm. Los modelos verticales pueden alcanzar 1 - 2 metros de altura.
Profundidad Para modelos estándar 80 - 140 mm.
Ancho Para la mayoría de los productos 80 mm.
Capacidad 0.25 - 0.5 litros
Espesor de la pared 2 - 3 mm
Zona de transferencia de calor 0.4 - 0.6 m?
Poder 80 - 220 W, más a menudo 140 - 160 W
Temperatura máxima del portador de calor. 130? C
Presión de trabajo 6 - 24 atm.
El precio del producto depende de su capacidad y fabricante.

Presta atencion Para la conexión a los sistemas de suministro de refrigerante centralizados, se deben seleccionar modelos con una presión máxima (presión de presión) de al menos 45 atm. y una presión de trabajo de al menos 16 atm.

Determinar el número de secciones

El calentador puede ser una decoración de la habitación.

A menudo se pregunta cuánto calienta una sección de un convector, cómo calcular el número de secciones, etc. El cálculo detallado y preciso de la pérdida de calor será muy difícil, pero la instrucción le permite utilizar fórmulas simplificadas.

De acuerdo con las normas de SNiP, para calentar un metro cuadrado de una habitación con una altura de techo de 2,4 a 2,8 metros, se requieren aproximadamente 100 W de energía térmica. Es decir, si multiplicamos el área de una habitación por 100, obtenemos la capacidad de calefacción necesaria.

Unidades cuadradas se ven muy bien en interiores modernos.

Entonces podremos encontrar un dispositivo adecuado en términos de parámetros, diseño y calidad y ver sus características de pasaporte. Habrá potencia seccional indicada.

Dividimos la potencia de calefacción de la habitación encontrada anteriormente en una capacidad seccional, el resultado se redondea y obtenemos la cantidad de secciones requeridas para una habitación en particular.

El diseño lacónico y el color blanco se adaptarán a cualquier estilo.

Presta atencion Cabe señalar aquí que la potencia indicada a menudo se sobreestima debido al hecho de que se supone el suministro de portador de calor con una temperatura de 100 ° C, lo que es poco probable en condiciones reales. Debe guiarse por el hecho de que la potencia real suele estar en el rango de 140 a 160 vatios.

Conclusión

Las baterías de aluminio de calefacción ocupan con confianza posiciones en el mercado de la construcción. Estas unidades tienen una división seccional conveniente, que simplifica su selección, montaje e instalación. Vea el video en este artículo y descubra más sobre este tema.
