Regulador para calefacción radiador: características de

Tradicionalmente, la regulación de la temperatura de los radiadores de calefacción se realizaba mediante válvulas ordinarias. Es decir, se instaló un grifo de agua común en la tubería con el suministro de refrigerante, a través del cual se podía aumentar el flujo de agua caliente o, por el contrario, reducir.

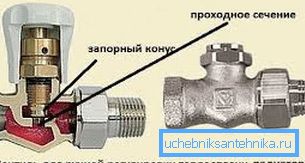

Diagrama de un dispositivo de válvula convencional

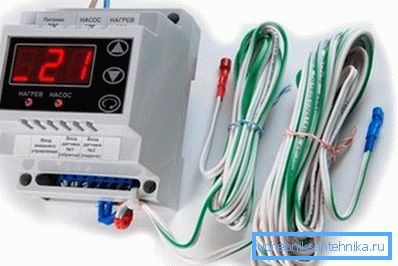

Kit de dispositivos de control para control automático de calderas.

Esta solución, a pesar de su simplicidad de ejecución, tenía un gran inconveniente, la regulación se llevó a cabo con sus propias manos, con un ojo en la percepción personal del microclima o el termómetro.

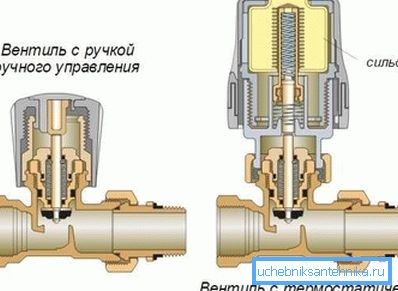

Comparación de diseños convencionales de válvulas y cabezales térmicos.

Una forma más avanzada tecnológicamente avanzada y al mismo tiempo de controlar los parámetros de temperatura es instalar un dispositivo que pueda determinar la necesidad de aumentar o disminuir el caudal del refrigerante en sí.

Un dispositivo de este tipo es un regulador de calefacción de radiador de calefacción, una cabeza termostática. Este dispositivo también se conoce con nombres como cabezal térmico o termostato y se utiliza para mantener automáticamente parámetros de temperatura específicos dentro de una habitación determinada.

Características de diseño

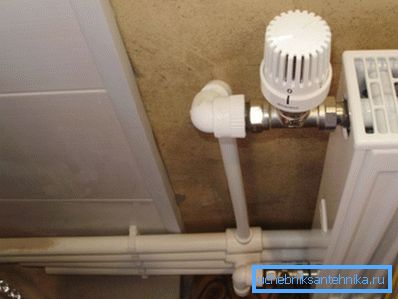

Termostato montado verticalmente

Un moderno controlador de temperatura automático en un radiador está instalado en la tubería de suministro de refrigerante y es externamente un pequeño dispositivo en una caja cerrada.

El termostato consta de dos partes constructivamente:

  • una válvula que cierra y abre el flujo de refrigerante;
  • Elemento termostático que establece el intervalo de respuesta de la válvula.

La carcasa es similar en configuración al cuerpo de la válvula del radiador, pero en lugar de la válvula habitual, hay un termostato en el cuerpo. Sobre la superficie de la cabeza termostática se aplica una graduación correspondiente a los regímenes de temperatura. De acuerdo con la graduación, puede establecer el modo deseado, que será compatible automáticamente.

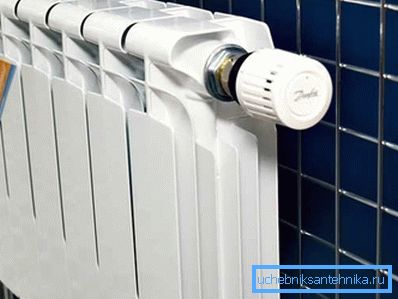

Disposición del termostato horizontal

Según el principio de acción, los cabezales térmicos se dividen en dos categorías: mecánica y electrónica.

Consideremos con más detalle el dispositivo de estas modificaciones.

  • El diseño del regulador mecánico, a pesar de la efectividad de la aplicación, es simple. El dispositivo se basa en una construcción hermética cerrada - fuelle. El fuelle se llena con un fluido que es sensible a las caídas de presión: líquido o gas.

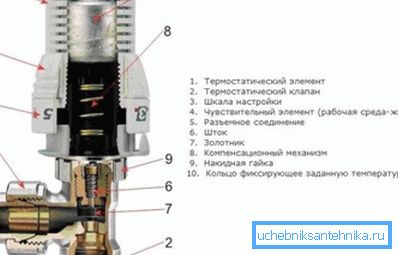

Esquema del dispositivo del regulador mecánico.

Importante: las modificaciones de los dispositivos llenos de gas son especialmente sensibles a los cambios en la temperatura y presión ambiente. Por esta razón, dichos dispositivos deben instalarse en esas baterías, sobre las cuales no hay un borde saliente delantero del umbral.

A medida que aumenta la temperatura del aire en la habitación, el medio bombeado hacia el fuelle se expande. Como resultado, la válvula de cierre, que detiene parcial o completamente el flujo de refrigerante en la batería, se cierra.

Al reducir la intensidad del flujo de refrigerante, la batería se enfría y la temperatura del aire en la habitación desciende. Como resultado, el medio bombeado hacia el fuelle se comprime y la válvula abre el puerto de flujo.

Una ventaja distintiva de los dispositivos es la suavidad del ajuste, ya que el líquido es sensible a las caídas de presión y cierra suavemente la válvula tanto como sea necesario para igualar la temperatura;

  • La modificación electrónica de los termostatos es más conveniente de usar y es más estable en términos de mantener la temperatura.

Por supuesto, el precio de los dispositivos electrónicos es más alto que el costo de los reguladores mecánicos. Pero esta diferencia está totalmente justificada por la simplicidad de operación y la precisión de mantener los parámetros de temperatura dados en el nivel requerido.

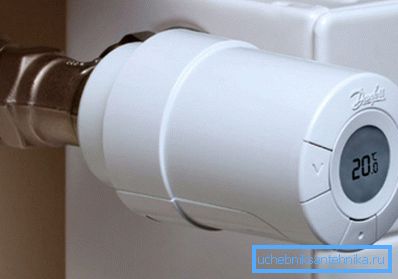

En la foto cabezal térmico electrónico.

En el corazón del termostato eléctrico hay un microprocesador programable. Si un dispositivo mecánico está sintonizado en un modo de operación, entonces se puede programar una modificación eléctrica para cada día de la semana.

Para el funcionamiento de dispositivos electrónicos con pilas AA estándar. Para facilitar su uso, en algunas versiones de los termostatos se proporciona un sensor de carga de la batería.

Además de estas diferencias, observamos las siguientes características distintivas:

  • Los termostatos modernos se pueden hacer en ejecución directa o angular. La elección de una u otra modificación es relevante desde el punto de vista de la simplicidad y la eficiencia del trabajo de instalación;
  • Los reguladores se fabrican con una sección transversal diferente del rendimiento de la válvula. Por esta razón, es posible elegir modelos para organizar sistemas de una y dos tuberías;
  • Los reguladores están hechos con un sensor remoto o integrado. La elección de un modelo en particular está determinada por las características de diseño del radiador y el sitio de instalación.

¿Qué termostato es mejor?

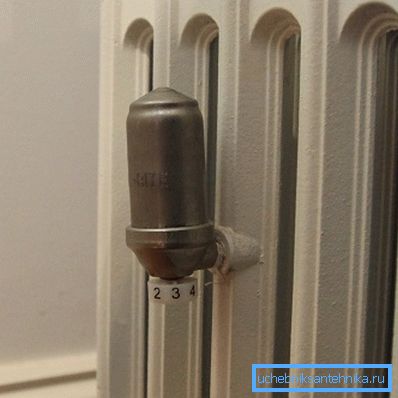

Posición inusual del regulador en la sección de la batería de hierro fundido

Intentemos averiguar qué cabezal térmico elegir, para que el ajuste de los radiadores sea simple y efectivo.

¿Qué dispositivo elegir, con un fuelle líquido o lleno de gas?

Como regla general, los vendedores en tiendas especializadas en esta ocasión no tienen una opinión unánime, ya que estas dos modificaciones tienen ventajas características.

  • Los reguladores de fuelle llenos de gas se distinguen por una mayor respuesta del elemento sensor a los cambios en la presión del aire en la habitación;
  • Las modificaciones de tipo líquido no son tan rápidas en respuesta, pero su respuesta es más precisa.

Inmediatamente, notamos que el tipo de medio bombeado en el fuelle no afecta la confiabilidad y durabilidad del dispositivo.

¿Qué dispositivo elegir, con el sensor incorporado o remoto?

  1. Los elementos termostáticos con sensor incorporado deben instalarse de manera que se proporcione una circulación de aire libre alrededor de ellos. Si se ignora esta regla, el dispositivo se calentará mediante flujos que emanan de la batería, lo que, a su vez, causará alarmas incorrectas;

Importante: Para evitar el sobrecalentamiento del regulador, el sensor se instala horizontalmente.

  1. Los elementos termostáticos con sensor remoto se instalan en los siguientes casos:
    • si el borde delantero sobresale más allá de la superficie frontal del radiador;
    • si el alféizar de la ventana está más cerca de la batería a una distancia inferior a 100 mm;
    • si el radiador está instalado en un nicho;
    • si la profundidad del calentador es superior a 160 mm;
    • Si el termostato durante la operación se cubrirá con cortinas gruesas.

    Instalacion de reguladores

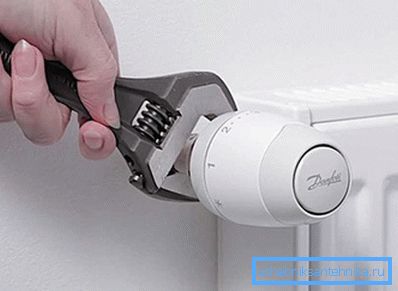

    La instalación se realiza con una llave ajustable.

    Antes de decidir el orden de los trabajos de instalación, averigüe cómo la proximidad de las cortinas afecta la ubicación de los reguladores:

    • Al cerrar la batería, equipada con un termostato, una cortina gruesa o una pantalla decorativa, aislamos el calentador del resto de la habitación.. Como resultado, el regulador no se activa por el cambio en la temperatura del aire en la habitación, sino por el cambio en el aire entre la batería y la cortina;
    • Por supuesto, el aire en este espacio se calentará más rápido que en el resto de la habitación y, por lo tanto, el termostato no funcionará correctamente.. Por lo tanto, al elegir un lugar para la instalación, tratamos de encontrar un arreglo donde el calentador y el elemento regulador en particular estén abiertos.

    Las instrucciones de instalación son simples. El cuerpo de la válvula está montado en la entrada de la batería. En la válvula hay una marca en forma de flecha que indica la dirección de flujo del refrigerante. Al instalar la válvula se coloca de manera que la flecha apunte hacia la batería.

    Para instalar la válvula con el sensor no se requerirán herramientas especiales con llave suficientemente ajustable.

    El proceso de configuración del dispositivo puede variar según el modelo. Sin embargo, la mayoría de los dispositivos le permiten configurar temperaturas en el rango de + 10 ° C a + 25 ° C.

    En la mayoría de los termostatos mecánicos en el proceso de ajuste, no se establece una temperatura específica, sino un modo correspondiente a la temperatura. La lista de modos se puede encontrar en el manual del usuario, que se adjunta al termostato adquirido.

    Conclusión

    A pesar de que el mercado tiene una amplia gama de reguladores, la mejor solución para un funcionamiento cómodo del sistema de calefacción es los termostatos.

    Según las estadísticas, la instalación correcta de un cabezal térmico eléctrico permite ahorrar hasta un 20-30% de energía cuando se opera un sistema autónomo. Además, la misma temperatura en todas las habitaciones es garantía de confort y comodidad.

    Tiene alguna pregunta? Se puede encontrar más información útil al ver el video en este artículo.
