Registros de calefacción: métodos de producción, tipos,

¿Cómo se hacen los registros de calefacción de tubos lisos? ¿Cómo son? ¿Cuándo se justifica el uso de estos calentadores? Finalmente, ¿cómo calcular el registro? La calefacción debe corresponder a las características de la habitación, ¿verdad? Tratemos de responder estas preguntas.

Que es

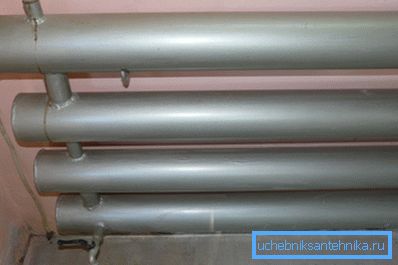

En términos simples, un registro de calefacción es una o varias tuberías de gran diámetro a través de las cuales circula el refrigerante. Las tuberías se conectan mediante puentes y se suministran con boquillas para conectar las tuberías de suministro de manera que la circulación tenga lugar en todo el volumen del calentador.

¿Por qué signos se pueden clasificar los registros de calefacción?

Materiales

Su elección no es demasiado grande:

• Los diseños de fabricación propia suelen ser de acero negro.. El método de conexión de tuberías, dinteles y ramas - soldadura.

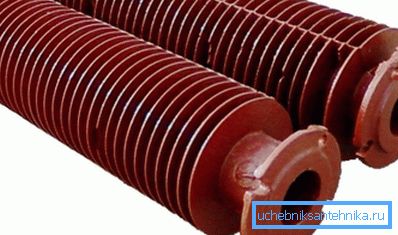

• Los registros industriales pueden ser ensamblados de tubos de hierro fundido con aletas.. Para el montaje, se utilizan juntas bridadas con juntas de paronita. Además del calentamiento, los registros de hierro fundido a menudo desempeñan el papel de intercambiadores de calor, extrayendo calor de los productos de combustión en las calderas y en varias industrias.

Útil: en ausencia de paronita en el calentamiento de agua, puede reemplazarse con juntas, recortadas a mano desde la cámara del automóvil. Pero al calentar locales industriales con vapor sobrecalentado, será necesario buscar exactamente paronita: el caucho ordinario a temperaturas de 200-400 grados comenzará a desmoronarse rápidamente.

Orientacion

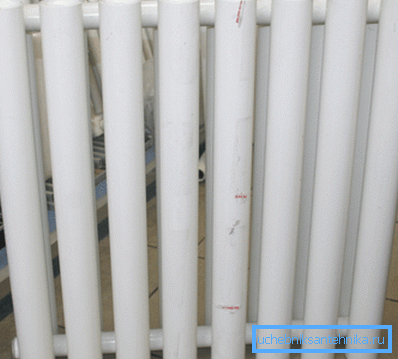

Un registro de calefacción industrial típico es un tubo orientado horizontalmente. Sin embargo, los radiadores de calefacción de acero tubular para locales residenciales a menudo son verticales.

Con las mismas dimensiones generales y la misma área de superficie, la salida de calor de los registros de calefacción no depende mucho de la orientación de las tuberías.

La orientación horizontal de la mayoría de los productos está relacionada con razones más bien mundanas:

1. Para crear una cortina térmica frente a la ventana, el calentador debe estar completamente ubicado debajo de ella, lo que implica una proporción bien definida de longitud y altura.
2. Es mucho más sencillo soldar un registro bajo y alargado de tubos horizontales.

Saltadores

La forma y el tamaño de los registros de los puentes se dividen en secciones y en forma de S.

Las instrucciones para hacer un registro de la primera categoría en breves se ve así:

1. Los tubos de gran diámetro se cortan en segmentos de la misma longitud.
2. Sus extremos están atascados con discos cortados de chapa de acero de 3-4 milímetros de espesor.
3. Los agujeros para los dinteles y las boquillas se cortan en las paredes de las tuberías, después de lo cual las agarran y, después de editar el formulario de registro, se escaldan.
4. Los puntos de cruce adicionales, sordos soldados, dan a un diseño rigidez.

La producción de registros de calefacción de este tipo es atractiva porque requiere un mínimo de herramientas: un búlgaro y un transformador de soldadura son suficientes. El precio de la simplicidad del diseño es una resistencia hidráulica bastante alta del dispositivo debido a las numerosas transiciones de diámetro.

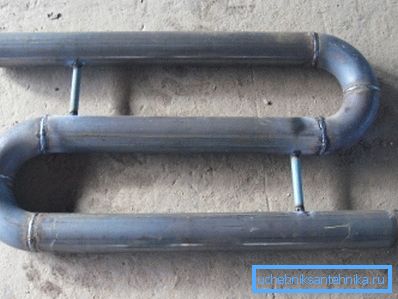

Los registros en forma de S para calefacción son una bobina de sección transversal constante, en la que se necesitan puentes más delgados solo por rigidez. Para la fabricación de redondeos con tubos de pequeño diámetro (hasta 50 mm) se utiliza el doblador de tubos. Para grandes secciones es necesario adquirir grifos prefabricados.

Casos especiales

Por separado vale la pena mencionar un par de diseños muy curiosos.

Registro continuo

En las empresas construidas en los años 50-70 del siglo pasado, en lugar de registros seccionales o en forma de S, se utiliza una construcción bastante curiosa: una tienda o sala auxiliar está rodeada por todo el perímetro con una tubería irrompible. El esquema es útil porque proporciona calentamiento de las paredes con una corriente ascendente de aire caliente a lo largo de toda su longitud.

Registro autonomo

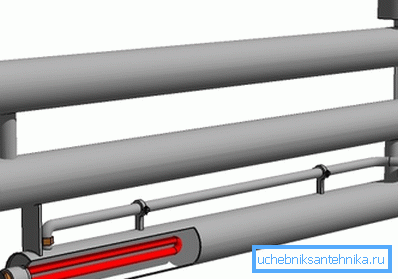

Como dispositivo de calefacción autónomo, a menudo se utiliza un registro, al final de la sección inferior de la cual se instalan uno o varios calentadores eléctricos tubulares.

La fabricación del dispositivo tiene algunas sutilezas.

• Los puentes en ella se hacen a través de ambos extremos de cada sección. Esto asegura la convección del refrigerante.
• El dispositivo se abre. Una parte de su capacidad se usa como un tanque de expansión: el refrigerante llena el registro solo por el 90-95% del volumen.
• Como refrigerante, a menudo no se utiliza el agua, sino el petróleo (mineral o mineral barato), lo que nos permite no tener miedo de la descongelación.

Asamblea

¿Qué es la instalación de registros de calefacción?

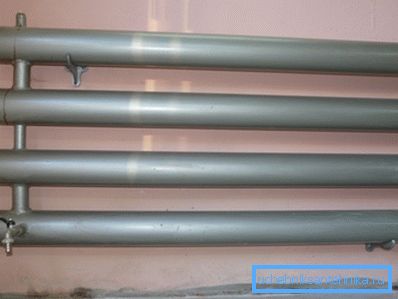

La fijación más simple del registro es sobre un refuerzo liso martillado en la pared con un diámetro de 10-14 mm.

1. La pared está marcada por el nivel de varios orificios donde deben ubicarse las secciones superior e inferior.
2. Los agujeros se perforan con un diámetro inferior a medio milímetro menos que los accesorios que tiene.

Consejo: dado que es casi imposible encontrar un taladro con un diámetro de, digamos, 11.5 mm, el orificio puede perforarse con un diámetro de 10 mm y expandirse con un taladro de metal de 11.5 mm.

1. Las secciones de barras de refuerzo con chaflán se introducen en la pared a una profundidad de al menos 6-7 cm.
2. Sobre ellos se cuelga el dispositivo de calefacción.
3. La armadura está doblada hacia arriba, doblando alrededor de la sección de registro. Para doblar utilizando la palanca del segmento de tubería.
4. El exceso de accesorios se cortan en el sitio; El final se completa con una lima para evitar lesiones.

Calculos

¿Cuál es el cálculo del registro de calefacción? Vamos a empezar desde lejos.

¿Qué características técnicas del calentador se deben considerar al elegirlo?

• Presión de trabajo En un registro soldado, obviamente excede los parámetros de la estación de calefacción central y le permite soportar cualquier golpe de ariete.
• Temperatura de funcionamiento Es fácil adivinar que tampoco hay restricciones especiales.
• Potencia térmica. Se selecciona en función del volumen de la habitación. La falta de energía térmica significa que hará frío en casa; exceso - que tendrá que mantener las ventanas abiertas y soportar borradores.

¿Cómo se calcula el registro de calentamiento para un tubo redondo de acero de diámetro conocido?

La siguiente fórmula es válida aquí:

Q = Pi * Dn * L * k * Dt, donde:

• Q - Flujo de calor de la sección en vatios.
• Pi es el número pi que se toma para ser 3.1415;
• DN - El diámetro exterior del tubo en metros.
• L - longitud del tramo en metros.
• k es el coeficiente de conductividad térmica de una tubería de acero, que se toma como 11,63 W / m2 * C.
• Dt es la temperatura delta entre el refrigerante y el aire en la habitación.

Punto importante: el flujo de calor se calcula para una tubería horizontal de esta manera. En el registro de varias filas para todas las secciones, excepto la primera, se usa un factor adicional de 0.9: están en el flujo ascendente de aire caliente desde la primera tubería, lo que reduce la temperatura delta.

¿Cómo recalcular el diámetro del tubo especificado por el vendedor en pulgadas a los valores habituales? Aquí está la tabla de coincidencia de tamaño:

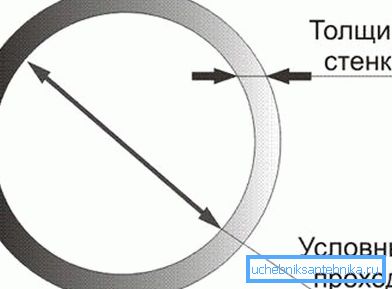

Nota: El control remoto se aproxima al diámetro interior. Para obtener uno externo, es necesario agregar dos veces el espesor de la pared de la tubería.

Estimemos la transferencia de calor de un registro de cuatro filas desde una tubería con un diámetro exterior de 108 mm y una longitud de 1,2 metros a su temperatura de +80 ° C y la temperatura del aire en la habitación +20 C.

1. Para la primera sección, el flujo de calor es 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 vatios.
2. Por cada subsiguiente se multiplica por 0.9. 284 * 0.9 = 255.
3. El valor total es 284+ (255 * 3) = 1049 vatios.

Evaluación del dispositivo

Vamos a tratar de dar una breve valoración del registro.

• Es extremadamente duradero y tolerante a fallos.
• A diferencia de las secciones con aletas desarrolladas, es fácil limpiar el polvo.
• Prácticamente no necesita lavarse. Mientras el refrigerante circula a través del dispositivo, se calentará a lo largo del volumen.
• Apariencia - digamos, para un aficionado. El registro no adorna exactamente la habitación.
• Debido a la falta de aletas y la baja conductividad térmica del acero, la salida de calor del registro es significativamente inferior al radiador de aluminio de las mismas dimensiones.

Conclusiones

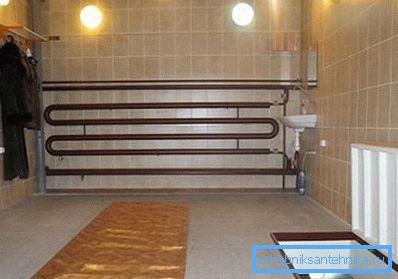

Los registros deben utilizarse principalmente para la calefacción de garajes, talleres y locales industriales. Para un apartamento, debe buscar aparatos de calefacción bimetálicos y de aluminio más compactos y de aspecto decente.

Como siempre, el video adjunto ofrecerá al lector información adicional. ¡Éxitos!
