Radiadores verticales - sus tipos, cálculo y conexión.

Inmediatamente debe decirse que los radiadores verticales se utilizan no solo como dispositivos de calefacción, sino también como un objeto de decoración decorativa en la habitación, algo así como una adición original al interior. En este caso, el discurso trata sobre el calentamiento del agua, por lo que estamos interesados ​​en los dispositivos de tipo tubular y de panel hechos de bimetal o aluminio, así como sus características operativas.

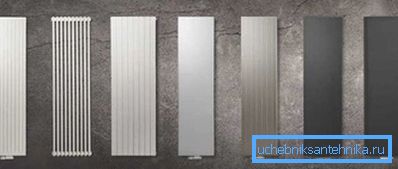

Radiadores del tipo vertical

Además, llamamos su atención sobre algunos de los matices en la instalación de dichos calentadores y, además, mostraremos el video en este artículo.

Radiadores verticales

Si desea utilizar radiadores de calefacción largos no estándar verticales en interiores (hasta 1.800 mm de altura), debe comprender que no se pueden instalar debajo de las ventanas.

En consecuencia, se pierde aislamiento térmico adicional, ya que el flujo de aire caliente que se eleva frente a la ventana corta el flujo de frío proveniente del vidrio. Pero la misma situación se crea con el sistema de calefacción por suelo radiante, por lo que no es crítico.

Especies

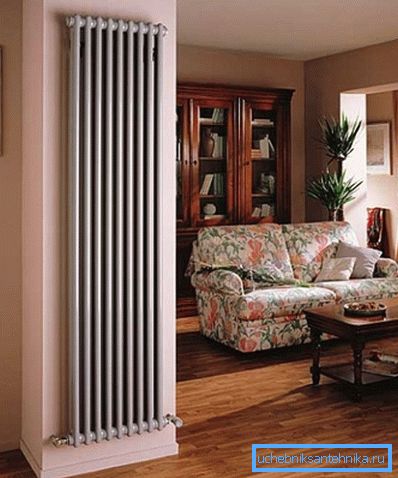

Calentador, como complemento al interior.

  Nota De hecho, todos los radiadores para un sistema de calentamiento de agua son verticales, ya que su funcionamiento tiene lugar en tal posición. Pueden estar hechos de diferentes metales y esto, de hecho, depende de su peso y precio. Además, puede afectar directamente la eficiencia de la transferencia de calor.

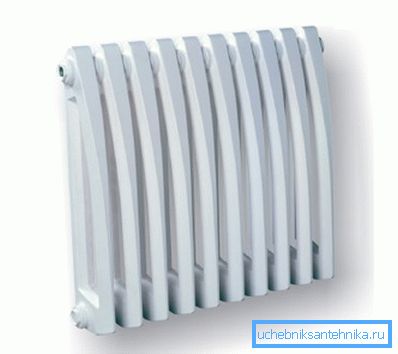

Batería moderna de hierro fundido
  • Los radiadores verticales de hierro fundido pertenecen a la categoría de sección tubular (columnar), es decir, una sección consiste, como regla, en dos tubos o columnas verticales interconectadas y el número de estas secciones se puede marcar a su discreción.

El hierro fundido es especialmente bueno en los sistemas de calefacción centralizados, ya que se calienta durante mucho tiempo debido a su grosor, pero mantiene el calor durante mucho tiempo, lo cual es muy conveniente para el suministro ocasional de refrigerante. Los dispositivos de hierro fundido tienen dos inconvenientes principales: este es un gran volumen (para los sistemas autónomos es demasiado caro y para los centralizados es casi imperceptible) y una gran masa.

En la foto - panel radiador de acero.
  • Actualmente, los calentadores de acero se usan con mucha frecuencia, pero están hechos solo de tipo panel, funcionando de acuerdo con el principio de convección: no producen modelos tubulares de acero, aunque pueden fabricarse de forma independiente, en una versión de acero inoxidable.. Debido a la gran cantidad de tamaños, bajo peso y costo relativamente bajo y diseño atractivo, se adquieren muy a menudo, aunque en la mayoría de los casos se trata solo de sistemas de calefacción autónomos.

La principal desventaja de estos calentadores es su susceptibilidad a la corrosión, por lo que las instrucciones no recomiendan su uso en sistemas con calefacción centralizada, ya que las fugas pueden ocurrir fácilmente debido a la alta presión.

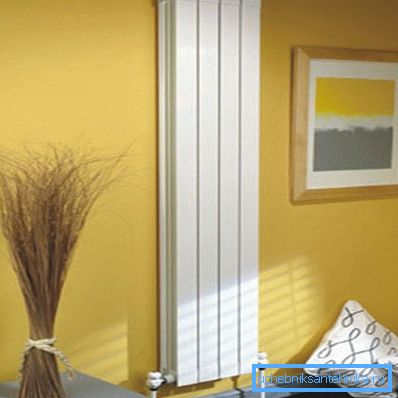

Modelo de aluminio
  • La principal ventaja de los modelos de aluminio es la mayor disipación de calor y el menor peso entre todos los tipos de calentadores de este tipo, pero entre las ventajas, por supuesto, hay una serie de desventajas. En primer lugar, no tiene sentido instalar radiadores verticales de aluminio tubulares en sistemas de calefacción centralizados incluso en edificios de poca altura, donde la presión de trabajo no es muy alta, ya que se debe agregar un agente anticorrosión especial al refrigerante, y esto es posible solo en sistemas autónomos. Además, el costo de tal batería es bastante alto, pero estos inconvenientes son más que una compensación por el excelente diseño del producto.

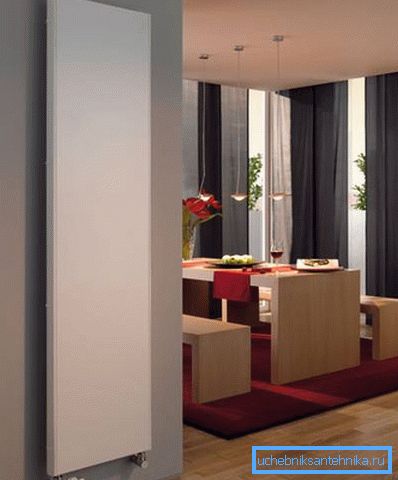

Modelo bimetálico
  • En apariencia, los modelos de aluminio y bimetálicos son muy similares, además, uno y otro tienen un tipo de circulación de refrigerante tubular, aunque las características técnicas de tales baterías son muy diferentes entre sí.

Por lo tanto, la estructura bimetálica es un contenedor tubular, donde el acero está en el interior y el aluminio en el exterior, por lo tanto, debido al acero, resisten la mayor presión posible en los sistemas de calefacción y, gracias al aluminio, su transferencia de calor aumenta significativamente.

En el mercado de la plomería, estos modelos son probablemente los más demandados, ya que pueden instalarse en sistemas de calefacción tanto autónomos como centralizados (estos calentadores también se desmontan en secciones).

Espejos y radiadores planos.

Tales modelos, como en la foto superior, son, por regla general, radiadores de calefacción vertical con una conexión inferior, que sirven como una excelente adición al interior de la habitación, al mismo tiempo que la calientan.

Quizás, por ventajas decorativas, estos son los modelos más hermosos, aunque en tamaño corresponden principalmente a otros calentadores, por lo tanto, ocuparán todo el espacio que necesite.

Estos radiadores tienen un sistema tubular de circulación de agua y una excelente transferencia de calor; por ejemplo, presentamos a continuación la tabla de productos de ECA.

Panel liso (ancho / alto en mm) Colorear Potencia (W) Masa (kg)
4001800 Blanco 895 37.9
4001800 Negro 900 37.9
5001800 Blanco 1026 46.1
5001800 Negro 1032 46.1
6001800 Blanco 1198 54.3
6001800 Negro 1205 54.3

Panel ECA liso

Panel espejo (ancho / alto en mm) Colorear Potencia (W) Masa (kg)
4001800 Blanco 874 44.1
4001800 Negro 879 44.1
5001800 Blanco 996 53.9
5001800 Negro 1001 53.9
6001800 Blanco 1173 63.9
6001800 Negro 1180 63.9

Espejo panel ECA

Cálculo y conexión

Radiador bimetálico vertical

Antes de conectar los calentadores al circuito, debe calcular su número o solo la potencia de una unidad de acuerdo con el volumen o la cuadratura de la vivienda donde se realizará la instalación.

Supongamos que instala radiadores bimetálicos verticales de calefacción, luego necesita observar la potencia de una sección en los documentos adjuntos, pero por ejemplo tomamos 185W, estos son los parámetros de Mirado.

Para salas con techos que no excedan los 2,7 m y un espesor de pared de al menos 0,6 m, se utiliza la fórmula S * 100 / P, donde S es el área de la habitación, P es la potencia de una sección y 100 es el número de vatios necesarios para calentar m2. Si tomamos una habitación de 30m.2, significa Knúmero de secciones= S * 100 / P = 30 * 100/185 = 16.2, pero con certeza, por supuesto, es mejor usar 17 secciones.

Pero dichos cálculos también se pueden realizar por el volumen de la sala, especialmente si tiene techos altos o si utiliza radiadores de panel que no se pueden desmontar en secciones.

Utiliza la fórmula P = V * 41,

  • donde P es la potencia total del calentador,
  • V es el volumen de la habitación.
  • y 41 es el número de vatios requeridos para calentar m3

Tomamos una habitación con la misma área, pero con techos de 3 m, por lo tanto, obtenemos V = 30 * 3 = 90 m3. Por lo tanto, P = V * 41 = 90 * 41 = 3690-3.69 kW - esta es la potencia total de uno o varios calentadores necesarios para una habitación de este tipo.

Conexión del radiador del panel inferior

Si el circuito de calefacción ya está montado, entonces es muy sencillo conectar un radiador alto con sus propias manos, especialmente porque generalmente tienen una conexión desde abajo o desde los lados inferiores.

Es muy importante que lo arregle correctamente, y no hubo desviaciones, y las entradas correspondieron exactamente a la ubicación de los accesorios del circuito, por lo que la marcación correcta de los puntos de montaje de los soportes es muy importante. Cada calentador debe tener válvulas y accesorios (tomas) en la entrada y la salida para que pueda desmontarse de forma autónoma.

Conclusión

No todas las habitaciones necesitan la misma temperatura del aire, por lo tanto, para regular los radiadores verticales por separado, se utilizan termostatos automáticos de diferentes diseños. La esencia de la operación de un dispositivo de este tipo es que establece la temperatura requerida, cuando se alcanza, la válvula se cierra y, cuando cae, el paso se abre de nuevo.
