Radiadores tubulares - sus tipos y características de

Cualquier edificio residencial, si está ubicado en una región donde hay estaciones frías, necesita algún tipo de método de calefacción y, con frecuencia, se usan radiadores tubulares de diferentes metales para este propósito. Todos ellos tienen diferentes grados de transferencia de calor, que se discutirán ahora, y también puede ver el video en este artículo que aclara algunos problemas técnicos.

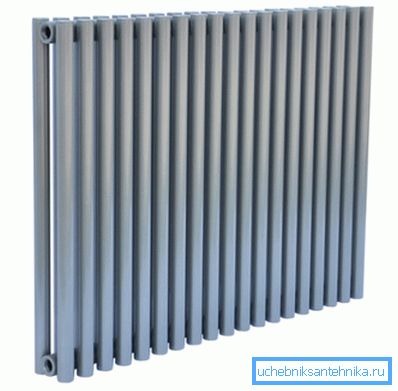

Radiador tubular de acero

Aparatos de calefacción

Tubular o, como también se les llama, los radiadores columnares son una o dos filas de tubos verticales (columnas) que se comunican entre sí en la parte superior e inferior.

Tipos de radiadores tubulares

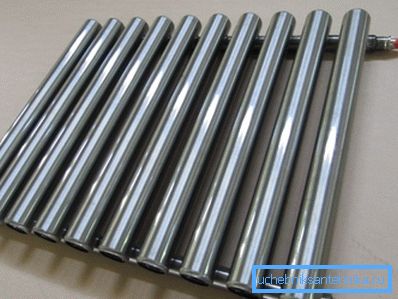

Radiador lateral de acero inoxidable
  • En la actualidad, casi no se puede comprar una nueva batería tubular de acero en la tienda; el hecho es que, debido a su diseño, tiene una disipación de calor bastante baja y el acero, como se sabe, es susceptible a la corrosión.

Por supuesto, existe la oportunidad de producir dispositivos de calefacción de este tipo hechos de acero galvanizado o inoxidable, pero su precio al mismo tiempo aumenta de manera prohibitiva, por lo que en tales situaciones el vestirse cuesta mucho más que la piel de oveja. Por supuesto, el acero inoxidable en este caso se puede usar como adorno decorativo junto con un dispositivo de calefacción, pero esta opción solo es posible en una producción exclusiva (cualquier soldador bueno puede hacerlo).

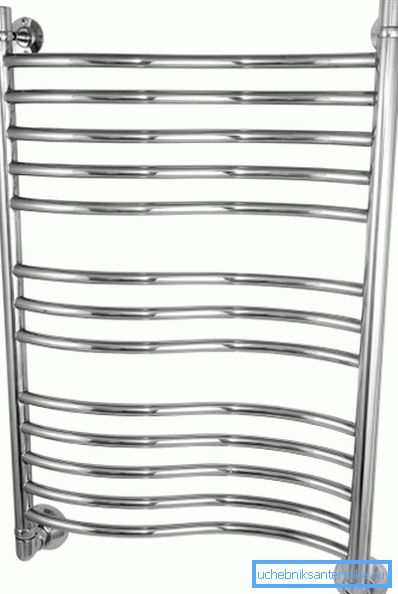

Calentador de toallas de acero inoxidable
  • Y aquí hay otra versión muy familiar del calentador de metal en la foto de arriba: se trata de un toallero con calefacción de acero inoxidable, que puede tener una configuración muy diferente, que solo puede entrar en la cabeza del diseñador. Como ya hemos mencionado, tales dispositivos son muy caros y el costo promedio de un buen toallero con calefacción alcanza los $ 150, aunque, por supuesto, puede comprar la opción por $ 60-70.

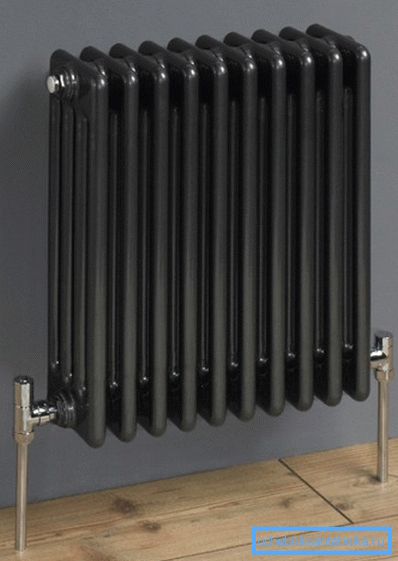

Bimetal con conexión inferior.
  • Los radiadores de calentamiento tubulares verticales bimetálicos se usan actualmente de manera muy generalizada tanto para el calentamiento autónomo como para el centralizado, y todo esto se debe a la variedad de ventajas que tiene un dispositivo bimetal.

El hecho es que su parte interna está hecha de acero, lo que aumenta significativamente la resistencia de la estructura (algunos modelos pueden soportar una presión de trabajo de más de 15 bar) y hay aluminio en la parte superior (en casos raros puede haber una aleación de cobre), lo que aumenta su transferencia de calor.

Esta combinación es extremadamente valiosa para los dispositivos de calefacción, además, tienen un costo aceptable (más bajo que el panel de aluminio), lo que los hace muy populares.

Batería de hierro fundido
  • Y, por último, la conocida batería de hierro fundido, que aún se prefiere a otras opciones en la mayoría de los edificios nuevos, y, quizás, bastante justificada, cuando se considera en términos de relación calidad-precio. El hierro fundido en sí tiene una buena disipación de calor, pero debido a que las paredes que tienen radiadores tubulares de este tipo son muy gruesas, se calientan durante mucho tiempo, además de que necesitan mucha agua para calefacción (gran volumen). Pero al calentar, el aparato mantiene el calor durante mucho tiempo, lo cual es muy conveniente para la calefacción centralizada, pero no rentable para la autonomía, ya que se debe calentar una gran cantidad de agua (en calefacción centralizada, el volumen del radiador no es significativo en el sentido económico).

Características comparativas

Panel de radiador

Si comparamos el panel y el radiador tubular, entonces, sin duda, la palma tendrá el primer modelo y hay suficientes razones suficientes para esto que no se pueden eludir, sin importar cuántos partidarios tengan las baterías tradicionales y cualesquiera que sean las razones.

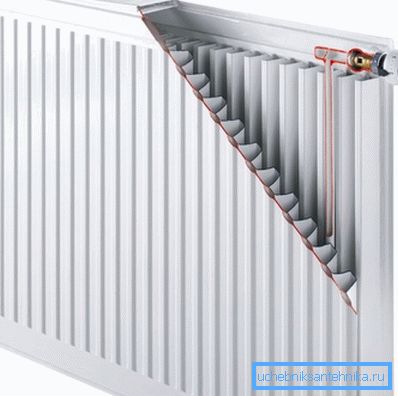

Comencemos con el hecho de que los radiadores de panel funcionan en un sistema de convección, lo que aumenta su transferencia de calor varias veces. En la imagen superior puede ver una sección del dispositivo con placas en forma de U para la convección del aire.

Nota En total, hay tres tipos de paneles de este tipo: es el número 11, donde solo hay una placa con una impresión en forma de U, el número 22, con dos placas de este tipo y el número 33, donde ya hay tres placas.

Pero no todo es tan bueno: los dispositivos de panel tienen menos capacidad con una mayor transferencia de calor y son mucho más livianos, pero esto afecta la capacidad del calentador para resistir la presión en el sistema; soportan hasta 10-12 bar, y esto no es suficiente para un edificio de 9 pisos.

Pero esto se aplica a los modelos de acero: la presión del aluminio se mantiene incluso menos, por lo que es preferible utilizarlos en edificios de baja altura y en el sector privado. Además, el aluminio requiere aditivos especiales para que el refrigerante elimine la corrosión del metal, y esto nuevamente es aceptable solo para su hogar, pero no para una sala de calderas centralizada.

Por lo tanto, si usted vive en un edificio de gran altura, debería pensar qué radiadoras de acero son mejores, y esto, según todas las características, es un bimetal, que tiene una gran resistencia y una excelente transferencia de calor.

Pero, de nuevo, puede permanecer en la opción de presupuesto: una batería de hierro fundido, pero esto es solo si no está muy preocupado por el diseño. Aunque aquí, los calentadores de panel están en primer lugar: son mucho más hermosos y pueden servir como parte integral de un interior atento.

Nota Como puede ver, el panel del radiador parece ser mejor, pero no siempre y en todas partes sus parámetros son aceptables. Si dicho calentador fuera mejor en todos los aspectos, los modelos tubulares no se habrían producido hace mucho tiempo.

Características de instalación

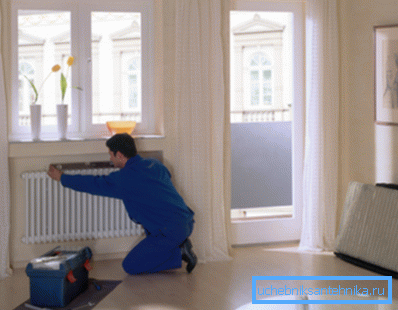

Trabajo de montaje

Si desea encontrar un radiador tubular con una conexión inferior, me gustaría decir que aquí no importa la ubicación de la conexión. Estos modelos tienen dos entradas en cada lado, lo que significa que se pueden conectar desde el lado, la parte superior, la inferior y diagonal, es decir, según lo requerido por la disposición del circuito de calefacción, que, por cierto, es extremadamente conveniente para el sector privado.

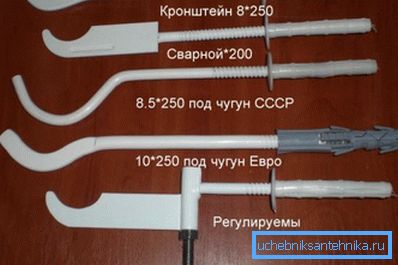

Tipos de soporte

Uno y todos los radiadores de este tipo, si se utilizan para un circuito de calentamiento de agua, se fijan (cuelgan) en soportes especiales en forma de S, cuyos modelos principales se ven en la imagen superior.

Si la conexión se realiza al contorno de acero, la colocación de estos soportes es la tarea principal en la instalación, ya que su desplazamiento es de solo 1 cm, puede ser fatal: la tubería deberá atornillarse, lo que no se recomienda en las instrucciones (aunque, como último recurso, martillo hacia fuera).

Grulla de mayevsky

No es ningún secreto que el aire en el sistema es el peor enemigo de todo el circuito de calefacción, lo que puede causar muchos problemas durante el lanzamiento o incluso durante la operación del sistema justo en el medio del invierno y tiene que buscar puntos en los que pueda dejarlo salir: llame a los plomeros. vecinos y así sucesivamente.

Pero toda esta confusión se puede evitar instalando una válvula Mayevsky en cada radiador (también conocido como el "grifo Mayevsky"), a través del cual puede liberar el exceso de aire de la batería en cualquier momento, sin tener que drenar el agua.

Conclusión

También me gustaría agregar que, de la misma manera que en los radiadores de panel, puede instalar controladores de temperatura automáticos (para cada punto por separado). Solo este lujo está disponible solo en presencia de calefacción independiente; en los sistemas centralizados, la temperatura se regula desde la sala de calderas central o el distribuidor.
