Radiadores seccionales: el dispositivo del dispositivo

04-09-2018
Calefacción

Aparte del hecho de que se utilizan diferentes metales para producir baterías, el diseño del radiador en sí puede diferir. En particular, es posible cumplir con los radiadores modulares (seccionales) y los sólidos. Cada tipo tiene una serie de ventajas, y para una elección informada es mejor considerar con más detalle en qué situación son adecuados los radiadores de calefacción bimetálicos de sección, y cuándo caben los modelos completos.

Radiador seccional

Dispositivo radiador de una pieza y seccional.

El dispositivo de la batería de calentamiento depende del material utilizado:

  • Los radiadores clásicos de fundición asumen la presencia de 1 o 2 canales para la circulación del refrigerante. Se producen, por regla general, secciones seccionales, las secciones separadas se conectan entre sí a través de un pezón con roscas izquierda y derecha en lados diferentes;

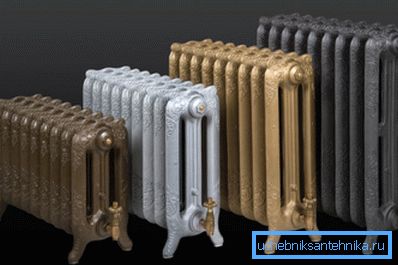

Las baterías de hierro fundido también se fabrican seccionales.

Presta atencion Cuando gira el pezón, las secciones adyacentes se atraen entre sí, pero esto no es suficiente para asegurar la tensión de la articulación. Por lo tanto, las juntas de sellado se utilizan necesariamente.

  • Los modelos de aluminio son diferentes en que incluso cada sección puede constar de varios elementos. Naturalmente, más juntas no benefician la durabilidad;
  • El radiador seccional de acero se caracteriza por su alta resistencia y capacidad para soportar altas presiones en el sistema de calefacción. Además, la temperatura de trabajo del refrigerante puede elevarse a una temperatura superior a 100 ° C. En cuanto a los tipos de construcción, puede ser seccional, de panel y tubular (registro), el acero permite que los fabricantes utilicen casi el tipo de construcción;
  • Recientemente, los radiadores bimetálicos se han hecho populares, en los cuales el refrigerante circula a través de tuberías de acero, pero las aletas están hechas de tuberías de aluminio. También puede ocurrir una combinación de cobre + aluminio.
La foto muestra que las aletas de aluminio se colocan sobre el tubo de acero.

El uso de aletas de aluminio reduce el peso y asegura un rápido calentamiento del radiador. En los modelos modernos, el diseño de las costillas se optimiza para que el aire se mueva en la dirección de abajo hacia arriba. Es decir, en la parte inferior se toma aire frío, y en la parte superior ya está caliente.

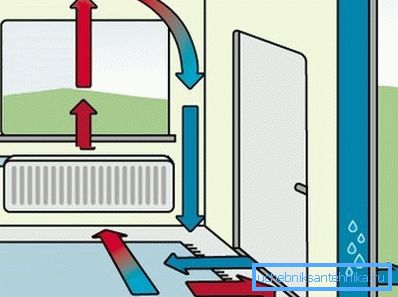

Patrón de movimiento de aire

De las características de diseño, es posible observar la presencia de refuerzos adicionales entre las placas de aluminio. Los fabricantes lo escriben con la dignidad de sus radiadores, pero en realidad no hay un beneficio particular de esta innovación, y el precio sube ligeramente. Sin embargo, la mayoría de las baterías simplemente cuelgan en la pared y no experimentan una tensión mecánica significativa durante el funcionamiento, por lo que simplemente no es necesaria una alta rigidez.

Características de funcionamiento y selección del radiador.

Las diferencias en el diseño no solo afectan la apariencia del radiador. Su capacidad térmica y confiabilidad de operación dependen de ello (cuantas más juntas, más puntos débiles pueden causar fugas en el futuro).

Comparación de radiadores monolíticos y sólidos.

Por el momento, a menudo se utilizan baterías seccionales de calefacción. Esto puede explicarse por el hecho de que, debido al cambio en el número de secciones, es simplemente más conveniente para los fabricantes regular la potencia térmica de todo el dispositivo.

Como norma, el trabajo se estructura de la siguiente manera:

  • se emiten secciones estándar (La potencia térmica de uno alcanza los 170-200 W);

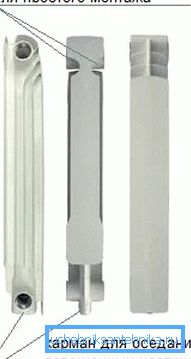

Aparición de una sección
  • entonces la batería se ensambla de las secciones en la fábrica. Ya tiene en cuenta las dimensiones de la habitación.

Presta atencion En principio, también puede eliminar secciones innecesarias con sus propias manos, o viceversa, agregar las que faltan. Pero no hay garantía de que al ensamblar la batería, será posible volver a lograr la hermeticidad de fábrica de las uniones entre las secciones, por lo que es mejor no arriesgarse.

Hay un par de inconvenientes importantes en la estructura prefabricada:

  • articulaciones - posibles fuentes de problemas en el futuro;
  • Dicha batería está diseñada para una presión estándar en el sistema de calefacción, es decir, no se recomienda el uso de refrigerante con una temperatura de trabajo superior a 100 ° С.

Hay a la venta y modelos sólidos de radiadores. Toda la diferencia radica en el hecho de que la batería se fabrica inmediatamente en tamaño completo. Es decir, los tubos de acero actúan como un marco (el refrigerante circula a lo largo de él), y las aletas de aluminio se instalan en la fábrica.

Radiador de calefacción de una pieza

En este diseño, la desventaja es que es imposible aumentar la capacidad térmica del dispositivo agregando secciones adicionales. Pero en las ventajas se debe registrar la oportunidad de aumentar la presión en el sistema de calefacción y la temperatura del refrigerante a 120-150 grados. Tales radiadores son ideales para un sistema de calefacción autónomo.

Qué buscar al elegir.

Las instrucciones para elegir generalmente se reducen a un cálculo simple de la potencia térmica mínima requerida del dispositivo, según el área de la habitación. Puede utilizar el método simplificado y proceder del hecho de que a 10 m2 necesita al menos 1 kW de capacidad térmica de la batería (este valor debe indicarse en la documentación del calentador).

Presta atencion La dependencia dada es válida solo para techos con una altura de 2,7 m, pero si los techos son altos, el resultado obtenido debe aumentarse en aproximadamente un 15%. Además, al determinar la salida de calor requerida, se debe tener en cuenta el número de ventanas y puertas en la habitación, el tipo de aislamiento, la ubicación, etc.

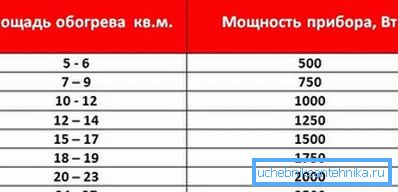

Recomendaciones indicativas para la energía de la batería, dependiendo de las imágenes

Además de la transferencia de calor, se debe prestar atención a todo tipo de cosas útiles como soportes de piso o un porta toallas.

Le permitirán usar la batería para resolver problemas menores de la casa:

  • El toallero para radiadores seccionales es un dispositivo útil que permite secar toallas, camisetas y otros artículos pequeños alrededor de la batería. Externamente, se ve como un tubo de metal (acero inoxidable), que se inserta en los soportes de plástico. Los soportes están hechos en forma de clips con ranuras, simplemente se colocan en la placa de aluminio, para instalar dicha adición a la batería, debe tener al menos 6 secciones;

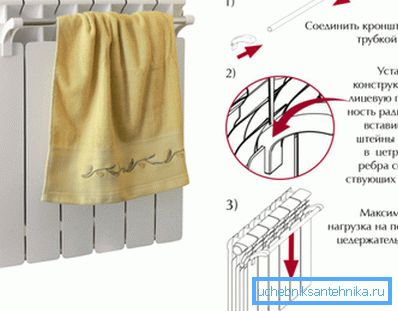

Toallero simple

Presta atencion Si intenta secar la ropa en el propio radiador, existe un gran riesgo de que simplemente se queme, las aletas se calientan a una temperatura alta y pueden quedar rayas marrones en la tela. El soporte de la toalla hace imposible el contacto con la tela y el radiador de metal.

  • El soporte del piso es bueno porque le permite mantener la pared segura y sana. Particularmente relevantes son tales sistemas de fijación en habitaciones con ventanas grandes, donde la batería debajo del umbral no puede ser acomodada.

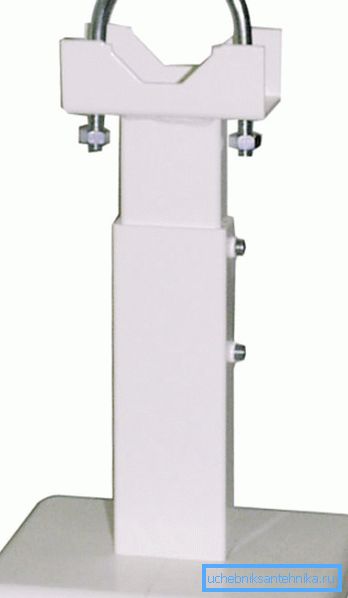

Una de las opciones para el soporte de suelo.

Cualquier soporte de piso para radiadores seccionales tiene el mismo diseño: una pata de plástico o de metal con una altura ajustable; hay un hueco en su parte superior para la colocación conveniente del radiador y un clip metálico.

Las diferencias pueden radicar en el tipo de cerradura: se puede utilizar una barra de acero curvada con una rosca en los extremos o una cadena que consta de partes móviles individuales. Al seleccionar el soporte, debe tener en cuenta la longitud de la batería, si es bastante masiva y supera las 10 secciones, además de los soportes en los lados, también debe agregar 1 en el centro del radiador. Si esto no se hace, la batería se hundirá y es posible que fluya a través de las juntas en la parte inferior.

Soporte de piso

Al final

Las baterías seccionales se han establecido tan firmemente en nuestra vida que muchas personas ni siquiera sospechan la existencia de baterías integrales. Mientras tanto, en situaciones individuales, los radiadores completos pueden ser preferibles, ya que pueden soportar más presión en el sistema, y ​​la temperatura del refrigerante puede elevarse en un 40-50% en comparación con un sistema de calefacción convencional.

La información propuesta le permitirá hacer una elección. El video de este artículo muestra el dispositivo de los soportes de piso para los radiadores.
