Radiadores en el apartamento: la característica de los

Recientemente, la elección del radiador de calefacción se ha convertido en una tarea muy difícil. Es necesario tener en cuenta no solo sus características técnicas, sino también su aspecto. Una variedad de calentadores solo complica la elección. Para no excederse en la compra, vale la pena echar un vistazo más de cerca a las ventajas y desventajas de los tipos de baterías existentes, pero detenerse en las sutilezas de su elección.

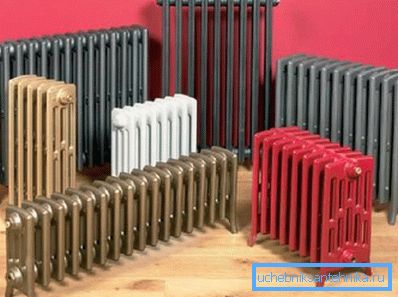

Diferentes opciones para aparatos de calefacción.

Corta característica de los radiadores modernos.

Los tipos de radiadores de calefacción para un apartamento durante mucho tiempo no se limitan solo a los modelos de hierro o acero.

Además, los modelos con el uso de metales no ferrosos son populares en el mercado, tales tipos de radiadores se pueden identificar como:

  • hierro fundido Los radiadores son conocidos desde hace más de 150 años; de hecho, el progenitor de las baterías modernas fue de hierro fundido. Dichos dispositivos de calentamiento se caracterizan por una alta inercia, un costo democrático (con excepción de los modelos artísticos) y reaccionan pobremente a la composición del refrigerante. Por eso no es necesario controlar el nivel de pH;
Radiador de hierro fundido puede ser hermoso

Presta atencion Hierro fundido casi no tolera el martillo de agua, y de hecho ningún efecto mecánico. Dado el gran peso del conjunto de la batería, es mejor no realizar el trabajo de instalación solo.

  • acero - Los radiadores de panel pueden considerarse un representante típico de este grupo. A diferencia de otros dispositivos de calefacción, el acero no se produce seccional, sino sólido. El acero es bastante sensible a la calidad del refrigerante, por ejemplo, no es deseable que la acidez del agua sea demasiado alta (el límite de pH de 9.5 puede considerarse el límite superior permisible). La vida útil de los radiadores en el apartamento no es muy larga debido a la calidad del refrigerante, el acero se oxida con relativa rapidez;
  • bimetálico - En modelos más baratos se combinan acero y aluminio (tubos de acero y nervaduras - de aluminio), en modelos caros - cobre + aluminio. Los metales no ferrosos se utilizan para aumentar la velocidad de calentamiento del calentador y aumenta la transferencia de calor. La única desventaja es el costo, el precio de una batería de cobre y aluminio puede ser varias veces más alto que el costo de una fundición común;

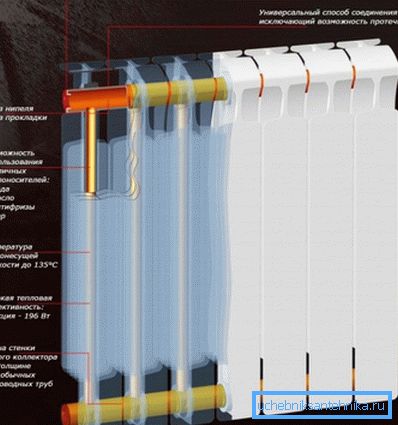

La foto muestra un colector de cobre y aletas de aluminio.
  • aluminio - difieren de los bimetálicos en que los tubos colectores están hechos de aleación de aluminio (en el interior, el metal está cubierto con una capa protectora);
  • completamente de cobre Los radiadores de calefacción son bastante raros, la razón radica en el alto costo;
  • aspirar Las baterías aún no están muy difundidas. Esto se debe a su alto costo y falta de experiencia en su aplicación. Si bien la idea de usar líquido en ebullición parece curiosa, es posible que con una disminución en el costo, su popularidad aumente.
En la foto - Radiador de vacío.

Es bastante difícil comparar los tipos de radiadores listados, todo depende de qué criterio se considera el principal:

  • Por ejemplo, bimetálico en términos de salida de calor. La salida de calor de la sección puede alcanzar los 200 W, para el hierro, esta cifra es aproximadamente 1.5-2.0 veces menor;
  • En términos de durabilidad, el hierro fundido está a la cabeza. La vida útil de los radiadores de calefacción de hierro fundido en un apartamento alcanza los 50 años, pero después de medio siglo pueden trabajar más de una década, porque el hierro fundido no se oxida;
  • En cuanto a la apariencia, todas las baterías modernas se ven geniales (a excepción de los antiguos modelos de hierro fundido, pero si las finanzas lo permiten, puede comprar radiadores de hierro fundido).
Batería de hierro fundido convencional

Sutilezas de elección

Al elegir la atención principal debe prestarse atención a las características técnicas del radiador, la apariencia, por supuesto, es importante, pero vale la pena prestarle atención más adelante. Nos interesarán las dimensiones de la batería y su salida de calor, así como la presión de funcionamiento en el sistema y la temperatura del refrigerante.

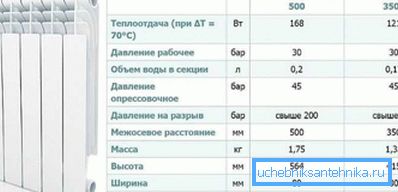

El fabricante generalmente proporciona todo lo que necesita para elegir.

Dimensiones del radiador.

Los dispositivos de calefacción rara vez se colocan cerca de las paredes, generalmente las personas tratan de esconderlos en los nichos de las ventanas. Esta decisión está justificada, pero es importante que la distancia a las paredes de la batería sea suficiente para el intercambio de aire. De lo contrario, una parte significativa de la energía térmica se destinará al calentamiento de las paredes.

Presta atencion Está prohibido cerrar las baterías con cortinas, esto hace imposible que el aire caliente entre en la habitación.

Es importante entender cómo funciona el radiador de calefacción en el apartamento, por ejemplo, las baterías bimetálicas combinan la transferencia de calor directa con la convección, de modo que la distancia al alféizar de la ventana desde la parte superior del dispositivo es especialmente importante.

Hay una serie de reglas generales para colocar una batería debajo de la ventana:

  • el espacio entre el piso y la parte inferior del radiador debe ser de 8 a 12 cm (no se recomienda aumentarlo ya que esto hará que el nivel del piso sea mucho más frío);
  • el ancho del radiador debe ser aproximadamente el 75% del ancho del nicho;
  • distancia al alféizar de la ventana - 6-12 cm;
  • debe haber un espacio entre la pared posterior del calentador y la pared (aproximadamente 5 cm).

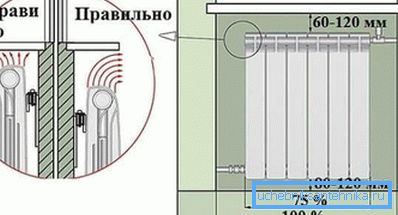

Distancia recomendada al instalar el radiador

Otro parámetro importante es la distancia del centro (también conocida como la distancia entre los centros de los orificios de los pezones). Este parámetro es importante al instalar, si todo el trabajo de instalación se realizará a mano, entonces debe considerar por adelantado que la distancia entre la tubería de suministro y el retorno debe ser igual a la distancia central de la batería.

Presta atencion En principio, las tuberías pueden reducirse / diluirse para cualquier distancia central, pero esto es una pérdida extra de tiempo. Es mucho más fácil tener en cuenta este matiz al comprar una batería.

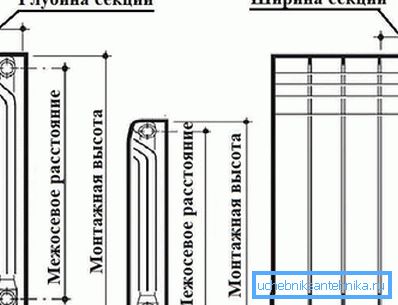

El diagrama muestra la distancia del centro.

Potencia termica de bateria

Independientemente del tipo de radiadores de calefacción para un apartamento, es necesario determinar la potencia térmica requerida del dispositivo. Después de todo, la comodidad en un apartamento solo es posible en el caso de que la entrada de calor sea al menos igual a la pérdida de calor.

Hay varios métodos de cálculo. Un hombre simple en la calle usualmente usa un método simplificado para simplemente estimar cuántas secciones debería tener un radiador de calefacción. Pero al diseñar un sistema de calefacción autónomo, puede ser necesario un cálculo más complicado (teniendo en cuenta el suministro arbitrario y la temperatura de retorno).

Presta atencion El cálculo de la potencia requerida del dispositivo de calefacción con una precisión de vatios no es necesario. Solo necesitamos un valor aproximado para determinar el número de secciones de la batería.

Tales opciones de cálculo son posibles:

  • a una velocidad promedio de 1m2 / 100 W, es decir, simplemente contamos el área de la habitación y multiplicamos por 0.1, obtenemos la potencia requerida del dispositivo de calefacción en kW;
Una sección puede calentar 1-2 m2

Presta atencion Si hay 2 o más ventanas en la sala, la sala es angular o la altura del techo supera los 2,7 m. Se recomienda aumentar el resultado en un 15-20%.

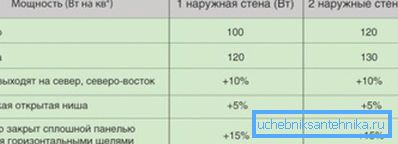

El cambio en la capacidad requerida de la batería en función de las características de la habitación.
  • puede ir por el otro lado: para calcular el volumen de la habitación y una velocidad de 1m3 / 41 W para calcular la transferencia de calor requerida;

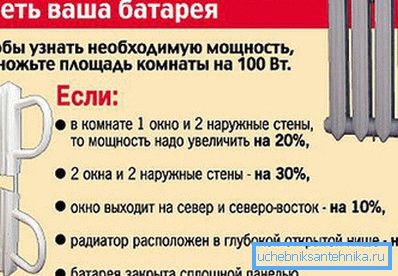

Algunos consejos sobre la potencia requerida.
  • El método más complicado son las dependencias que permiten calcular la transferencia de calor real para cualquier temperatura del portador de calor.

La instrucción de cálculo en este caso se verá así:

  • Primero necesitas determinar la temperatura.

?T = (T pod + Tobr) 2-Tk,

En la expresión, se utiliza la siguiente notación: Tpod y Tobr, respectivamente, la temperatura del refrigerante en la entrada y en la salida del dispositivo de calentamiento. Tk es la temperatura del aire en la habitación.

  • entonces la potencia real de la batería de calentamiento se calcula mediante la fórmula

Q = k • A •? T

k es la tasa de transferencia de calor del radiador (dependiendo del material), A es el área de la superficie. El producto de estos parámetros es una constante para cada batería. Para simplificar la pregunta de cómo calcular el radiador de calefacción para un apartamento, primero determinamos el producto k • A para las temperaturas estándar de suministro y retorno.

En este caso, la potencia térmica del dispositivo es conocida, T también es conocida, está determinada por k • A. Después de eso, ya es posible calcular la potencia del calentador para cualquier temperatura del refrigerante.

Este enfoque puede ser aconsejado cuando se diseña un sistema de calefacción autónomo, se pueden usar sistemas de baja temperatura, por ejemplo, y la documentación de la batería indica su salida de calor solo para el funcionamiento normal (90 ° C en flujo, 70 ° C - retorno).

Selección del radiador de calefacción.

La salida de calor requerida se determinó para decidir la cuestión de cómo calcular las secciones de los radiadores en un apartamento.

Para completar el cálculo necesitas:

  • Elija un modelo adecuado del radiador, en la documentación técnica para averiguar la transferencia de calor de una sección durante el funcionamiento normal;

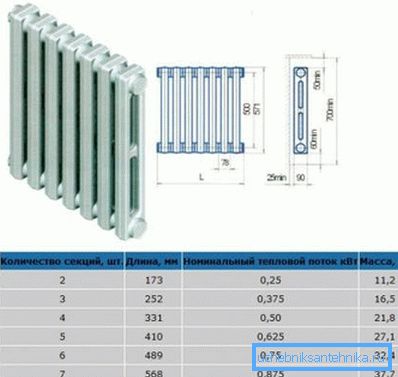

La documentación indica la cantidad de flujo de calor.
  • Conociendo la potencia térmica mínima requerida del dispositivo y la transferencia de calor de una sección, es posible calcular cuántas secciones se necesitarán como la relación de estos valores.

Presta atencion Tal flexibilidad es inherente solamente a los radiadores seccionales. Si planea comprar una batería de panel de acero, el ajuste del conjunto de secciones de transferencia de calor no funcionará.

Para simplificar el tamaño del calentador, es posible usar mesas confeccionadas en las cuales, según el espacio del piso, se indica qué calentador se debe usar. Esto es conveniente, pero es mejor inflar el resultado obtenido un poco, en un 15-20 por ciento, y para poder regular la temperatura solo coloque el termostato en el suministro.

Mesa para la selección de radiadores.

Al final

La selección de una batería de calefacción para un apartamento es una tarea que requiere una seria consideración. Es necesario tener en cuenta características del dispositivo como: potencia térmica, durabilidad, resistencia a la tracción, etc.

La información propuesta ayudará no solo a la hora de seleccionar un radiador para la potencia térmica, el parámetro principal del calentador, sino también a la hora de elegir entre diferentes tipos de radiadores.

El video en este artículo enumera las fortalezas y debilidades de los modelos populares de radiadores.
