Radiadores de vacío: dispositivo y principio de

En pos de aumentar la eficiencia de los dispositivos de calefacción, los fabricantes, además del hierro y el acero tradicionales, comenzaron a utilizar cobre y aluminio en la fabricación de radiadores. Más tarde, surgió la idea de crear una batería de vacío, debido al diseño inteligente de dicho calentador, que debería calentarse instantáneamente y su potencia puede superar a las mejores contrapartes bimetálicas. Al mismo tiempo, puede ser tanto móvil (es suficiente para enchufar radiadores de vacío eléctricos) como de flujo continuo (está conectado al sistema de calefacción).

Dispositivo y principio de funcionamiento.

La diferencia clave entre un radiador de vacío de flujo continuo y un radiador convencional es que el refrigerante solo se mueve a través de la parte inferior (la tubería pasa a través de la parte inferior del calentador). En un radiador de hierro fundido clásico, el agua caliente generalmente se suministra desde arriba y pasa a través de todas las secciones, calentando el metal.

En los dispositivos de vacío para calentar la superficie, se utiliza un principio ligeramente diferente:

• un tubo de calefacción con agua caliente se calienta hasta hervir el líquido bombeado hacia el radiador en la fábrica;
• entonces este líquido se evapora y sube a la parte superior de las secciones;
• se enfría y se condensa en la superficie interna de las paredes. El fluido bajo la acción de la gravedad se mueve hacia el fondo y el ciclo se repite.

El uso de agua ordinaria llevaría a un mayor consumo de energía para su evaporación, por lo tanto, estas baterías utilizan un líquido especial que hierve a la luz. Como regla general, el líquido de bromuro de litio se utiliza para reducir la energía necesaria para su evaporación, el aire se bombea fuera de la batería. Debido a esto, el punto de ebullición se reduce a 35?

Presta atencion El líquido de bromo de litio no se puede considerar beneficioso para la salud, por lo tanto, si un radiador presenta una fuga, su funcionamiento debe detenerse de inmediato.

El principio de funcionamiento descrito de los radiadores de calefacción al vacío se utiliza en todos y cada uno de los dispositivos de calefacción de este tipo. Solo la composición del líquido, la temperatura de funcionamiento (dependiendo de la composición del líquido) y la apariencia del dispositivo pueden cambiar.

Ventajas y desventajas

El diseño descrito teóricamente carece de defectos graves.

Las ventajas de los fabricantes suelen incluir:

• alta tasa de calentamiento (generalmente en segundos);
• ausencia garantizada de atascos aéreos - simplemente no tienen un lugar para formar, porque el refrigerante pasa a través de 1 tubería;

• la cantidad de refrigerante en el sistema de calefacción no debe ser demasiado grande. 10-15 litros es suficiente, porque la caldera no funciona todo el tiempo, gastará menos energía para calentar el agua;
• los fabricantes también afirman que los radiadores de vacío han aumentado la disipación de calor en comparación con los radiadores convencionales (esto será discutido más adelante);
• calentamiento uniforme;

• baja resistencia hidráulica.

Entre las deficiencias cabe destacar:

• alto costo, el precio es varias veces mayor que el costo de los radiadores convencionales;
• La efectividad de los dispositivos de este tipo depende en gran medida del régimen de temperatura. Por ejemplo, cuando la temperatura del refrigerante aumenta por encima del valor recomendado, el líquido de bajo punto de ebullición cambia completamente a un estado gaseoso, debido a que la transferencia de calor del radiador se reduce diez veces. El agua caliente simplemente pasa a través de la tubería y el calor no se transfiere a las paredes de la batería.

Presta atencion Para un sistema de calefacción centralizado, las baterías de vacío deben seleccionarse teniendo en cuenta exactamente cuál es la temperatura de suministro.

Más sobre calentadores de vacío.

A pesar del hecho de que los fabricantes dicen un conjunto sólido de ventajas en comparación con las baterías convencionales, los análogos de vacío aún no están tan difundidos. Entre las principales razones para esto se puede identificar no solo el alto costo, sino también la falta de estadísticas significativas sobre su uso.

Si las promesas de los fabricantes corresponden a la realidad.

El fabricante de cualquier producto busca enfatizar las ventajas de su producto y guardar silencio sobre sus debilidades. En el caso de los radiadores de vacío, la historia es la misma, toda la cuestión es qué tan lejos está la realidad de la teoría y los folletos publicitarios.

Podemos destacar tales características de las baterías de vacío, sobre las cuales los vendedores no dicen nada:

• La batería es solo una intermedia, cuya función es simplemente transferir energía de la caldera a la casa. En consecuencia, la transferencia de calor no puede aumentar solo porque el aire se bombea y se llena con líquido hirviendo, la batería no es un generador de energía y no produce nada por sí misma;
• Los radiadores de vacío se calientan mucho más rápido que las baterías gruesas de hierro fundido. Simplemente no tiene mucho sentido, aún se necesita más de una hora para calentar la habitación estándar. Así que ganar en un par de minutos es absolutamente insignificante;

• Cierto y la ausencia total de atascos aéreos. Pero en las baterías convencionales, esto ha dejado de ser un problema. Simplemente instale la válvula Mayevsky en la parte superior del calentador y el exceso de aire se puede drenar de forma independiente;

Presta atencion Para hacer esto, también necesita asegurar la pendiente correcta del radiador durante la instalación. Se inclina un poco para que todo el aire se recoja en la parte superior, en el grifo.

• la corrosión y la obstrucción del calentador de vacío también son imposibles: la razón radica en el hecho de que el refrigerante no circula a través de las secciones de la batería;
• Puede haber problemas en los sistemas de calefacción autónomos con circulación natural. El hecho es que en ellos el refrigerante se mueve debido a la diferencia de altura entre la caldera y la batería. En comparación con un sistema de calefacción convencional, la diferencia de altura será menor por la altura de la batería, respectivamente, la presión en la tubería también disminuirá;

• en cuanto a la resistencia hidráulica, es realmente pequeña, pero para el anfitrión este parámetro no es importante en absoluto. Este indicador tiene un efecto significativo solo para las empresas dedicadas al mantenimiento de sistemas de calefacción;
• Los radiadores de vacío en el sistema de calefacción autónomo requieren una pequeña cantidad de agua en el sistema, pero la caldera tendrá que encenderse con más frecuencia para mantener una temperatura constante. Por lo tanto, este parámetro tampoco puede considerarse la ventaja indiscutible de los dispositivos de vacío sobre los convencionales. Además, los radiadores modernos también cuestan una cantidad relativamente pequeña de agua;

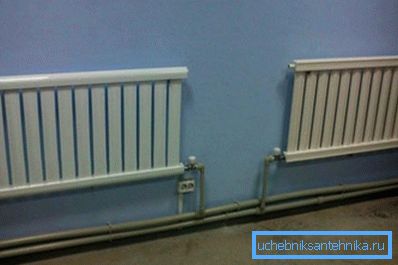

• en la descripción se suele decir que el radiador funciona incluso a baja temperatura del refrigerante, esto es cierto, pero la transferencia de calor también es baja. Por lo tanto, para lograr una temperatura agradable en una casa con un sistema de calefacción a baja temperatura, será necesario aumentar el área de transferencia de calor (es decir, simplemente comprar un mayor número de calentadores costosos);

• También se debe recordar que el líquido en la batería está lejos de ser inofensivo. Y si una fuga de una batería convencional amenaza solo un pequeño daño a la propiedad, entonces una fuga de líquido de bromuro de litio y su evaporación afectarán la salud de los residentes.

Sutilezas de elección

Dadas todas las características descritas del trabajo de los radiadores de vacío, es difícil recomendarlos para su compra. Y el punto aquí es el alto precio, la eficiencia no es mucho mayor que la de los mismos calentadores bimetálicos, y puede tener muchos problemas.

Sin embargo, si no hay problemas con las finanzas, entonces es posible comprar una batería de este tipo, solo tiene que tomar la decisión correcta.

Las instrucciones de selección son las siguientes:

• Primero necesita familiarizarse con la temperatura del dispositivo. si está diseñado para una temperatura de refrigerante de 110-120 ° C y está previsto para instalarlo en un apartamento normal de la ciudad, entonces puede olvidarse del rendimiento declarado;

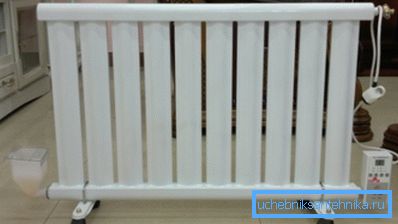

• A continuación, preste atención a la apariencia, en particular, la calidad de la pintura. La pintura no debe ser frotada con una uña, debe aplicarse uniformemente sobre la superficie del metal y no debe tener manchas y flujos. La pintura de mala calidad sugiere que este radiador es probable que sea de mala calidad;

• El líquido en el interior no debe ser demasiado. Basta con inclinar la batería y escuchar: el ligero susurro significa que todo está en orden, el gorgoteo indica que hay una gran cantidad de líquido;
• Las soldaduras deben ser claras, lisas, sin caídas.

Calentador de vacío hecho en casa

Es realmente posible hacer un radiador de vacío con sus propias manos. Todo lo que se necesita para esto es una vieja batería convencional y un líquido volátil. No es deseable usar agua, ya que la eficiencia del calentador disminuirá.

El montaje se realiza en la siguiente secuencia:

• un tubo con un portador de calor pasará a través del canal inferior, por lo que los tapones se eliminan en la parte inferior del tubo, se inserta el tubo y se sellan las juntas;

• en la parte superior del radiador necesitará un agujero para llenarlo con un líquido de bajo punto de ebullición. El alcohol se puede aislar de los análogos disponibles de la mezcla de bromuro de litio, se evapora con bastante facilidad y es inocuo para los humanos;

Presta atencion Hasta la parada no es necesario llenar la batería, es suficiente que el líquido cubra la tubería con el refrigerante.

• Después de esto, la parte más difícil es el bombeo de aire. Sin un compresor, esto no funcionará;
• También deberá realizar la calibración del dispositivo usted mismo para identificar las condiciones óptimas de funcionamiento. Es posible aumentar la temperatura del refrigerante en 5-10 ° С y medir la temperatura de la superficie de la batería para cada nuevo valor.

En lugar de un tubo de paso, también se puede insertar un elemento de calefacción con un termostato. En este caso, obtenemos un dispositivo universal que se puede utilizar como complemento al calentamiento convencional.

Resumiendo

Los radiadores de calefacción al vacío son una idea interesante que requiere una investigación seria. Hasta ahora, la efectividad de tales calentadores puede ser juzgada solo por las revisiones de propietarios raros, pero por fabricantes de publicidad. En el futuro, sujetos a un menor costo, pueden considerarse como análogos a los radiadores convencionales.

El video en este artículo muestra el principio de funcionamiento de tales dispositivos de calefacción.
