Radiadores de hierro fundido: ventajas y desventajas,

¿Qué tan buenos son los radiadores modernos de hierro fundido con soluciones alternativas? ¿Cuándo está justificado utilizarlos al instalar el sistema de calefacción? ¿Cuánto sirven y cuánto calor da? En nuestro artículo trataremos de responder estas y muchas otras preguntas.

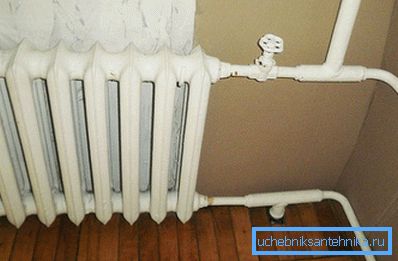

Las baterías de hierro fundido son probablemente familiares para todas las personas que crecieron en una casa construida por los soviéticos.

Fortalezas y debilidades

Para empezar, comparemos los radiadores de calefacción de hierro fundido con otros dispositivos de calefacción que compiten con ellos en el mercado moderno. Entonces, ¿cómo se relacionan sus características técnicas básicas?

Tipo de dispositivo Presión de trabajo, kgf / cm2 Temperatura de funcionamiento, C Salida de calor, vatios / sección
Hierro fundido 9 130 160
Tubular de acero (registro) 25 150 120
Aluminio 16 110 200
Bimetálico (aluminio + acero) 25 130 180

Tenga en cuenta: los valores son bastante arbitrarios. La extensión de las características entre los dispositivos reales se debe al tamaño de la sección, al grosor de sus paredes y al área de las aletas.

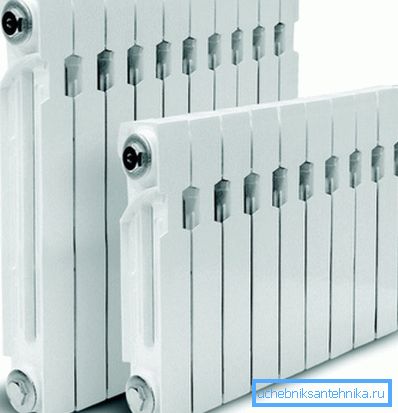

Una gran área de aletas aumenta la transferencia de calor.

Como es fácil de ver, las características de las baterías de hierro fundido no son impresionantes: una transferencia de calor bastante promedio es adyacente a una baja resistencia mecánica. Intentemos resaltar las ventajas y desventajas de los radiadores de hierro fundido.

Pros

  • Resistencia a la corrosión (incluido el electroquímico). El hierro fundido tolera el contacto prolongado con aire húmedo o agua saturada con oxígeno. Además, no forma pares de galvanoplastia con ninguno de los metales utilizados en los circuitos de calefacción. A modo de comparación: los registros de acero no toleran la descarga de los sistemas de calefacción durante el verano; El aluminio se destruye activamente en un circuito común con tuberías o accesorios de cobre.
  • Durabilidad. La vida útil de los radiadores de calefacción de hierro fundido declarada por los fabricantes es de al menos 25 años; de hecho, los dispositivos de calefacción de hierro fundido más antiguos ya están en el siglo II. Como regla general, el motivo para reemplazarlos es cambiar los requisitos estéticos o los fangos comprimidos en secciones, lo que es difícil de eliminar con un lavado normal.

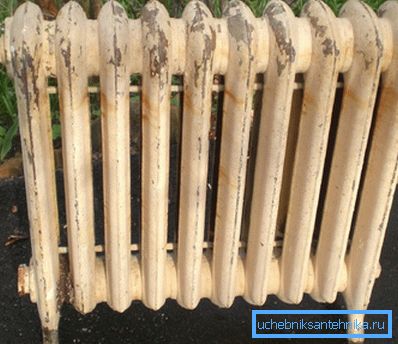

Los radiadores de hierro fundido más antiguos son del siglo II.
  • Baja resistencia hidráulica. Los colectores y canales de las secciones son lo suficientemente anchos como para no retrasar el agua que fluye a través de ellos con una presión mínima. Debido a esta propiedad, los sistemas de calefacción con radiadores de hierro fundido pueden funcionar no solo con circulación forzada, sino también con circulación natural, debido a la convección del agua calentada por la caldera.
  • La gran masa y el sólido volumen interno de la sección proporcionan una inercia térmica significativa del sistema.. Habiéndose calentado, el contorno se enfriará lo suficientemente lento. Esta propiedad es muy útil cuando se utiliza una caldera de combustible sólido: la caída de la temperatura en la habitación entre el encendido será mínima.
  • Finalmente, el precio de la sección de hierro doméstico es significativamente menor., que el acero o bimetálico, y casi el mismo nivel que el aluminio.

Para aclarar: la producción de radiadores de hierro fundido se establece tanto en Rusia como en los países vecinos. La logística y los aranceles aduaneros pueden cambiar el balance de los precios reales en una u otra dirección.

Contras

  • El hierro fundido es relativamente frágil. Tiene miedo no solo de la alta presión interna, sino también de los efectos mecánicos. Sin embargo, esto significa en su mayoría requisitos estrictos para equipos de carga.
Consecuencias del martillo de agua.
  • La considerable masa y el volumen interno de las secciones tienen el reverso: las baterías exigen la calidad de los sujetadores y se pueden montar exclusivamente en la pared principal.
  • La apariencia de las modernas baterías de hierro fundido está lejos de los torpes productos de estilo soviético, pero sigue siendo notablemente inferior al de los dispositivos de calefacción bimetálicos o de aluminio.

Sopesar los pros y los contras

Las baterías de hierro fundido son ideales para un circuito independiente con una caldera de combustible sólido. El calentamiento de una casa de verano con radiadores de hierro fundido es una gran idea, pero quiero advertir contra su uso en sistemas de calefacción central, a pesar de la larga experiencia en el uso de hierro fundido en esta capacidad.

Conexión

Accesorios

¿Cómo conectar una batería de hierro fundido con tus propias manos? Tradicionalmente, los conectores para el uso de calentadores se utilizan en revestimientos; La conexión está asegurada por un tapón del radiador y una tuerca de bloqueo. La tensión de la conexión proporciona el lino sanitario de arrollamiento (preferiblemente con pintura o sellador de silicona).

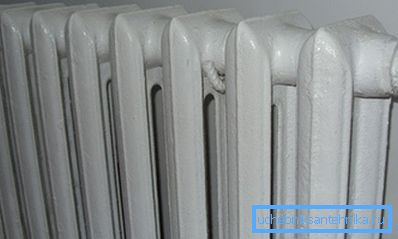

Conexión en las pistas.

Las instrucciones de instalación para el radiador son las siguientes:

  1. La tuerca de seguridad y el tapón se atornillan sucesivamente en las roscas largas de los manguitos;
  2. El radiador está colgado de tal manera que los revestimientos son coaxiales con sus colectores y los introducen de 2 a 3 centímetros.
  3. Los corchos se rebobinan y se accionan con un forro, atornillados en las roscas de la sección exterior.
  4. Luego se aprietan con las tuercas de seguridad, también, por supuesto, con el devanado.

Recientemente, sin embargo, para la instalación de las mujeres estadounidenses se han utilizado más a menudo - accesorios desmontables con tuercas abocinadas.

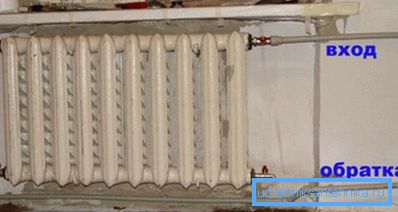

Conexión en el americano.

En este caso, la instalación se ve diferente:

  1. Grúa con un americano montado en el liner coaxial de la batería del colector.
  2. Mate americano se atornilla en el tapón del radiador a través del pasaje.
  3. La tuerca de unión se ceba y se aprieta con una llave con una fuerza moderada.

Cosas utiles

Al instalarlo es útil recordar algunas cosas.

La eficiencia de los radiadores de hierro fundido (llamémosla relación entre su potencia térmica real y la placa de identificación) será máxima con los siguientes diagramas de conexión:

  • Con el número de secciones hasta 10 - lado;
  • Con el número de secciones sobre 10 - diagonal.

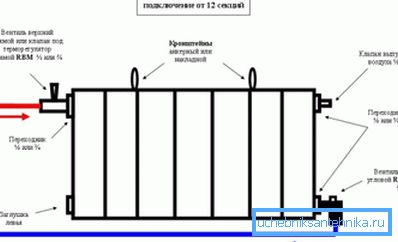

Conexión diagonal.

La acumulación de sedimentos de la batería se puede evitar conectándola en un patrón de abajo hacia arriba. El movimiento continuo del refrigerante a través del colector inferior no permitirá que el sedimento permanezca en él. En otros casos, es recomendable proporcionar el tapón ciego inferior con un grifo de enjuague.

Tenga en cuenta: esto se aplica a aquellos casos en que los dispositivos de calefacción de hierro fundido operan en el sistema DH. En el circuito autónomo, todas las suspensiones se recogen rápidamente en un tanque de lodo y no crean problemas en el futuro.

Por cierto, sobre la potencia declarada: los fabricantes dan sus valores para la temperatura delta entre el refrigerante y el aire en una habitación con calefacción a 70 grados (por ejemplo, 90 / 20С). Reducir el delta dos veces implica, como es fácil de adivinar, una caída doble en la transferencia de calor.

Fugas interseccionales

El principal problema de las baterías de hierro fundido son las fugas interseccionales. Las juntas paroníticas entre las secciones después de numerosos ciclos de calentamiento y enfriamiento (y la expansión y contracción de las secciones que lo acompañan) pierden su elasticidad, y la próxima vez que la temperatura desciende en uno de los colectores, la humedad actúa.

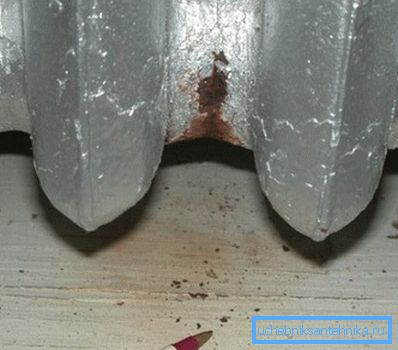

Fuga interseccional: mire en la primavera todas las baterías del país.

El problema se resuelve de tres maneras:

  • Reajuste del sistema de calefacción para el verano. La vida útil de los radiadores de hierro fundido por contacto con el aire húmedo casi no se reduce.
  • Apretar el pezón problema. Para hacer esto, con el circuito retirado, se abre un tapón ciego del radiador, y a través de él se inserta una llave del radiador en el colector, una barra de acero aplanada en un extremo. El pezón gira hacia la izquierda (en el lado del tapón ciego, el hilo siempre está a la izquierda).
  • Con una gran cantidad de fugas, el radiador se reubica completamente con el reemplazo de todas las juntas. En ausencia de productos paronitovyh disponibles comercialmente, se pueden cortar las juntas de una cámara de automóvil no deseada.

Después de cualquier despresurización, la batería de hierro fundido se comprueba necesariamente a presión o se prueba a presión con una bomba manual.

¿Cuál es la presión de los radiadores de hierro fundido a presión en el entorno doméstico? Como regla general, un poco más de circuito de presión de trabajo. Para un sistema autónomo, 3 kgf / cm2 es suficiente, para DH, es deseable realizar pruebas a 6 kgf / cm2.

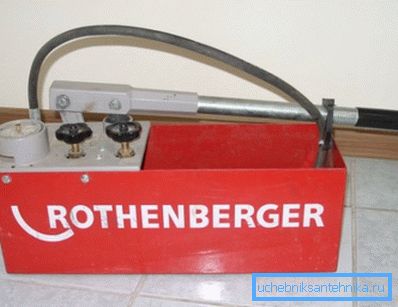

En una foto - la bomba manual para la prueba de presión.

Conclusión

Como puede ver, a pesar de su edad, los radiadores de hierro fundido siguen siendo muy demandados en los sistemas de calefacción modernos. El video en este artículo ayudará al lector a aprender más sobre sus características. ¡Éxitos!
