Radiadores de calefacción tubulares de acero para locales

25-10-2018
Calefacción

Uno de los parámetros más importantes en cualquier habitación es una temperatura agradable. Se puede lograr con la ayuda de varios sistemas de calefacción que se utilizan en la construcción residencial e industrial.

Más a menudo, el calor se transfiere a la atmósfera de una habitación con la ayuda de radiadores, cuyo diseño puede ser cualquiera. Hoy hablaremos sobre la estructura tubular, le informaremos sobre sus características, dimensiones y otros parámetros.

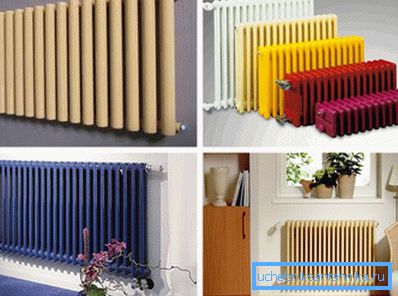

Los radiadores de calefacción de acero tubular son de diferentes tipos.

El principio de funcionamiento de los radiadores.

Aunque hay varias formas de calentar una habitación, se considera que las más antiguas y confiables utilizan radiadores que consisten en secciones. Dentro de este último, los canales se hacen necesarios para el movimiento del refrigerante, que suele ser agua ordinaria.

Considere el principio de funcionamiento de los radiadores con más detalle, centrándose en tres componentes:

  1. Radiacion - Durante el funcionamiento, las baterías emiten calor. Por cierto, se notó que los objetos oscuros ceden a la atmósfera de una habitación más que los luminosos.
  2. Convección - tipo de transferencia de calor cuando la transferencia de energía interna ocurre en corrientes y chorros.
  3. Conductividad termica - El proceso de transferencia de energía térmica de cuerpos calentados a menos calentados.

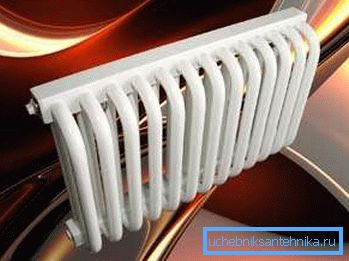

El radiador tubular de acero es seguro debido a la falta de esquinas afiladas

Hacer radiadores desde:

  • hierro fundido
  • aluminio
  • acero;
  • cobre

También pueden ser bimetálicos, por ejemplo, dentro de cobre, y en aluminio superior, o acero más aluminio.

El diseño puede ser de panel y tubular. Estos últimos se han convertido hoy en día especialmente en la demanda debido a su eficiencia y soluciones de diseño interesantes. A continuación consideramos estos parámetros con más detalle.

Propiedades

Los radiadores tubulares constan de varias secciones, como la gran mayoría de otras estructuras de este tipo. Sin embargo, no están retorcidos en ellos, como en los radiadores de calefacción de hierro fundido, aluminio o bimetálicos, sino que se sueldan entre sí.

El grado de eficiencia del dispositivo depende del número de tubos en la sección. Por ejemplo, la eficiencia mínima se puede obtener a partir de 2 tubos, la mejor opción es 6.

Consejo: para calentar un área grande recomendamos instalar radiadores de mayor profundidad, en los que la eficiencia será mayor.

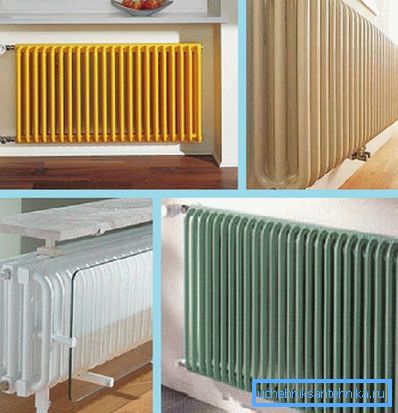

La transferencia de calor del dispositivo depende del número de secciones.

Generalmente las estructuras tubulares para calefacción están hechas de acero. La popularidad del material se suma a su resistencia y confiabilidad en la operación, además, soporta ambientes agresivos. En nuestras condiciones, este parámetro se considera importante porque la calidad del refrigerante generalmente se encuentra en un nivel bajo.

Estas y otras propiedades, como el bajo peso, que permite ensamblar y desensamblar equipos a mano rápidamente, permiten que los dispositivos sigan siendo demandados en el mercado. Además, el precio de un radiador de acero es de 2 a 5 veces más bajo que el de un hierro fundido o de aluminio de la misma zona de calefacción.

Beneficios:

  1. Higiene, ya que el dispositivo no tiene esquinas afiladas, se limpia fácilmente del polvo. El mismo parámetro lo hace más seguro para los niños.
  2. Tolera las caídas de presión de calefacción del radiador de acero.
  3. El material de fabricación difiere en resistencia a la corrosión. Para mejorar sus características técnicas, está recubierto por el interior con compuestos de polímeros, que aumentan la vida útil de los dispositivos.
En la foto, los radiadores tubulares no tienen lugares de difícil acceso.

Desventajas:

  1. Baja emisión de calor, por lo tanto, si tomamos el costo por 1 kW de potencia como punto de cálculo, el dispositivo será el más caro.
  2. Las áreas de soldadura por puntos son un peligro potencial de estos radiadores. Debido a fuertes caídas de presión, pueden filtrarse.

Consejo: la instalación de tales dispositivos es preferida en sistemas de calefacción autónomos.

Dimensiones generales y presión.

El primer parámetro es necesario para la selección de la ubicación de instalación del calentador:

Tamaño
  • La altura suele oscilar entre 190-3000 mm;
  • La longitud es el número de secciones, depende del área de calefacción;
  • Profundidad - mínimo 40 mm, máximo 225 mm, pero a veces más.
Presión de trabajo Los dispositivos se fabrican con la capacidad calculada para soportar la presión del refrigerante a 10-15 atm, lo que generalmente ocurre en edificios de gran altura. De hecho, este parámetro se da con un margen, ya que los radiadores pueden soportar más. El espesor de pared de los tubos - 1-1,5 mm.

Calcula el número de secciones

Como se mencionó anteriormente, el calentador tubular se puede instalar en el sistema de calefacción central y en calefacción individual. Aunque la última opción es la más preferible debido a la baja presión del refrigerante.

Sin embargo, donde sea que esté instalado, es extremadamente importante hacer el cálculo correcto del número necesario de sus secciones. De lo contrario, no obtendrá el efecto esperado de comodidad.

El diseño, aunque tiene un dispositivo de sección, pero no es plegable, por lo que posteriormente no puede agregar los que faltan ni eliminar los adicionales. El número estándar es 2º, 6º, 8º y 12 radiadores seccionales, a veces puede encontrar baterías disponibles comercialmente que consisten en 14 o 16 baterías.

Consejo: al calcular el número de secciones, tenga en cuenta que la salida de calor promedio de cada una puede estar en el rango de 80-120 vatios.

La salida de calor promedio de una sección es de 100 W

La instrucción de construcción dice que de acuerdo a los estándares de calefacción de 1 m.2 Necesito gastar 100 vatios de calor. Solo necesita conocer el área de la habitación y multiplicar este valor por 100 vatios.

Los siguientes factores también deben tenerse en cuenta en el cálculo:

  1. Cuando hay 2 paredes exteriores y 1 ventana en la habitación, es necesario agregar el 20% a la figura resultante.
  2. Con 2 muros exteriores y la 1ª ventana, la demanda aumenta en un 30%.
  3. Si la ventana está orientada al norte o al noreste, la cantidad de calor debe agregarse dentro del 10%.
  4. Al instalar un radiador tubular, se debe hundir en un nicho profundo no cubierto, la transferencia de calor debe incrementarse en un 5%.
  5. Para un nicho cerrado con un panel sólido y con 2 ranuras horizontales, aumente el suministro de calor en un 15%.

Consejo: Si hay varios factores en la habitación que requieren un aumento de la energía térmica, deben resumirse para obtener la necesidad final de calefacción.

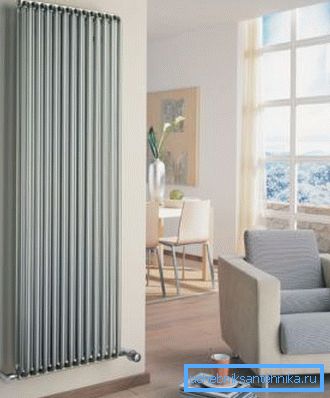

Radiadores tubulares de acero alto

Ejemplo

Si el área de la habitación es de 20 m.2 necesita - 20 x 100 W = 2000W. Después de eso, es necesario dividir por el valor de transferencia de calor promedio de una sección - 2000: 100W = 20 (secciones). Ahora puede comprar uno o dos radiadores para que la suma de sus secciones sea igual a 20.

Si la habitación tiene 1 ventana y 2 paredes externas, agregue 4 secciones más: 20 x 20% = 24 secciones.

Cómo conectar radiadores tubulares

Hay tres formas principales de conectar este tipo de calentador a un sistema de calefacción del hogar:

  1. Abajo - el tubo de la fuente de calor se suministra al tubo inferior del radiador, por un lado, la salida está conectada al otro.

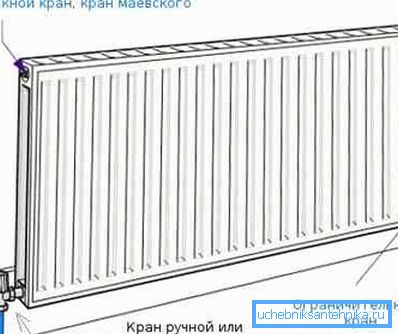

Opción inferior de conectar el radiador al sistema de calefacción.
  1. Lateral - la tubería de agua caliente está conectada a la tubería superior en un lado, la extracción se realiza desde el extremo inferior.
Tipo lateral de un suministro y retirada de tuberías.
  1. Diagonal - el tubo de la fuente de calor se suministra al tubo de ramal superior de la batería, mientras que al mismo tiempo la salida se realiza desde el lado opuesto del tubo de ramal inferior.

Consejo: los expertos creen que el mayor efecto de la transferencia de calor desde el radiador se puede obtener con una conexión lateral.

Radiadores tubulares en diseño de sala.

Al elegir un calentador, le recomendamos que proceda no solo a partir de su costo, un factor importante será la apariencia del dispositivo. También es recomendable tener en cuenta las características arquitectónicas de los edificios y el diseño del sistema de calefacción de la habitación.

Al mismo tiempo, hay muchas restricciones que pueden afectar la selección del dispositivo de calefacción, por ejemplo, el diseño de la habitación y las propiedades del material del que está hecho el radiador.

Aunque la gama de tales productos es bastante grande, un lugar especial está ocupado por la empresa Arbonia, cuyo lema es "el calor del local en la mejor forma". Sus principales productos son radiadores tubulares de acero, radiadores de diseño y calentadores de toallas.

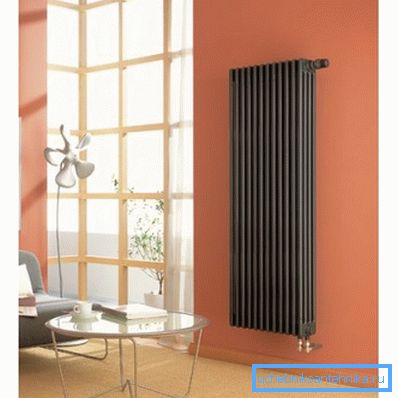

Radiadores de arbonio en diseño de habitación.

Al diseñar un dispositivo de calefacción, no solo se tiene en cuenta la distribución térmica óptima de la radiación y la convección, sino también el componente estético del dispositivo. Puede usar los productos en edificios industriales y residenciales, debido a las esquinas redondeadas que no representan un peligro para las personas, y la limpieza fácil permite que incluso las alergias se sientan cómodas.

Conclusión

Habiendo considerado detalladamente en el artículo los radiadores de calefacción de acero de tipo tubular, se puede decir que encajan con éxito en el espacio de cualquier local, residencial e industrial. Al elegirlos, se debe prestar atención a la selección correcta de las secciones, así como al lado estético de los dispositivos.

Lo mejor es aplicarlos en el calentamiento autónomo, donde la presión del refrigerante es baja. El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
