Radiadores de calefacción: tipos y principios de elección.

03-01-2018
Calefacción

Tanto la calefacción autónoma como la centralizada de un apartamento (casa privada) necesitan aparatos de calefacción, que pueden ser radiadores de calefacción rusos, polacos, checos, finlandeses, alemanes o italianos. Todos ellos funcionan según el mismo principio, aunque estos principios, como los materiales de fabricación, pueden diferir mucho en un grupo u otro (línea) de productos de este tipo.

Ahora trataremos de detallar el principio de funcionamiento de dichos dispositivos. Le informaremos sobre los materiales y veremos un videoclip temático para consolidar el material.

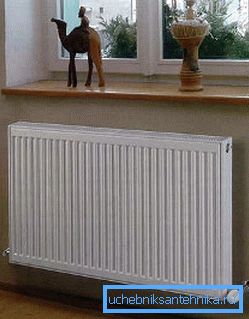

Dispositivo checo korado

Radiadores

Vista general

Conectando el dispositivo al circuito.
  • Para empezar, todos los radiadores que se usan para calentar edificios y locales industriales, industriales, públicos y residenciales se pueden dividir en dos tipos: aparatos de agua y electricidad (son de petróleo). Es decir, en el primer líquido se usa como refrigerante (la mayoría de las veces es agua ordinaria o destilada con cualquier aditivo), y en el segundo tipo de dispositivos, también se usa líquido, pero esto ya es aceite.
  • Además, los radiadores de calefacción pueden clasificarse como seccionales, lamelares, tubulares (en columnas) y paneles.. Dicha estructura afecta no solo la cantidad de refrigerante que contiene un determinado dispositivo, sino también el método de transferencia de energía térmica a la habitación.

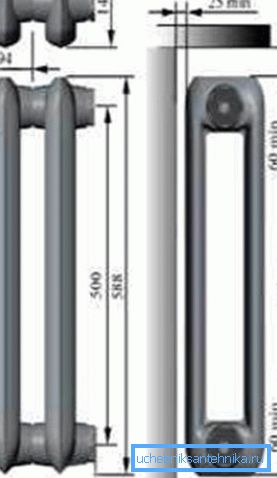

Secciones de hierro fundido
  • Al elegir los radiadores para calefacción, uno de los criterios principales es el metal del cual están hechos, ya que su emisión de calor y el valor de mercado también dependen de esto. Los más populares pueden llamarse hierro fundido: estos dispositivos se pueden encontrar en la mayoría de los apartamentos de la ciudad, si los inquilinos no los han cambiado por aparatos hechos de otros materiales, ya que, según el proyecto, casi todas las casas utilizan hierro fundido.
  • Además, el acero puede utilizarse para alta presión en el sistema, por ejemplo, un radiador de calefacción es extremadamente duradero y puede soportar casi cualquier presión que pueda haber en nuestros sistemas. Pero tiene un serio inconveniente: es la susceptibilidad a la corrosión.
  • Los más ventajosos y convenientes pueden llamarse radiadores bimetálicos: el calentamiento de cualquier tipo funcionará con ellos de la mejor manera posible.. Las paredes de este dispositivo están formadas por una capa de acero recubierta con aluminio: esta doble carcasa resulta muy duradera y tiene una alta transferencia de calor.
  • Y, finalmente, calefacción autónoma: los radiadores de aluminio, que tienen una excelente transferencia de calor y, gracias a la tecnología moderna, son bastante duraderos. Pero, a pesar de todas las ventajas, tienen dos serios inconvenientes: este es un precio bastante alto y la necesidad de rellenar el sistema con agua destilada con varias impurezas especiales.

Características de diseño

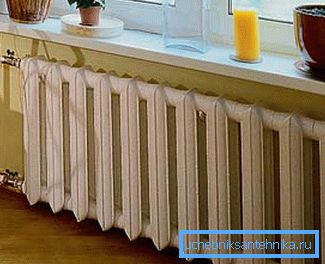

Radiador grande de hierro fundido

Por supuesto, la calidad de la calefacción de la habitación, en primer lugar, está influenciada por el dispositivo del radiador de calefacción, que incluye sus características de diseño, capacidad de transferencia de calor, capacidad y la posibilidad de limpiar el polvo (complica la transferencia de calor). Un factor secundario es el costo del dispositivo y su diseño o la capacidad de instalar una cerca en forma de rejilla decorativa.

Ahora consideremos qué factores determinan la alta disipación de calor de la batería: el diseño y los materiales, la velocidad del fluido en el dispositivo y la velocidad de su lavado con aire, la diferencia de temperatura entre la batería y el aire en la habitación, el método de instalación e incluso el color y la composición de la pintura.

Cabe destacar que se produce un esmalte especial para los radiadores de colores claros, que pueden reducir significativamente las búsquedas, por lo que los dispositivos de colores no solo son Moveton, sino un signo de analfabetismo técnico de los propietarios.

Fábrica de electrodomésticos de acero seccional

La mayoría de las veces, puede encontrar dispositivos de tipo seccional que pueden estar hechos de hierro fundido, acero, aluminio o dos metales al mismo tiempo (bimetal o acero recubierto con aluminio). En tales dispositivos, se produce un método de calentamiento por convección.

Es decir, el calor se emite con la ayuda del aire que pasa a través de ellos: el líquido calienta la superficie metálica del llamado acordeón, y el aire se calienta por contacto con el metal y, al pasar de arriba a abajo, ingresa a la habitación. Debe tenerse en cuenta que siempre puede encontrar dispositivos de fabricación rusa a precios razonables para la venta.

Panel de radiadores de acero HEATTERM

Dichos dispositivos están hechos de acero laminado en frío de alta calidad y pueden consistir en uno, dos o tres paneles, que están interconectados por placas de metal, lo que aumenta el calentamiento por convección del aire que se mueve a lo largo de los planos.

Resulta que los dispositivos estrechos de un solo panel pueden dar temperatura solo por radiación, pero de dos o tres paneles, debido a la convección, por lo que la comparación siempre será a favor de esta última. Por supuesto, tales dispositivos tienen una mayor eficiencia que los seccionales y los producen con forro lateral e inferior.

Radiador de acero tipo columnar Arbonia (tubular)

En apariencia, los dispositivos de calentamiento de tipo tubular son muy similares a los seccionales. Y el diseño general de tales dispositivos se realiza según el mismo principio: los colectores horizontales están interconectados por tubos o columnas verticales, desde donde se originó el nombre para determinar su tipo.

Pero estas baterías tienen una diferencia significativa: no entienden las secciones, por lo tanto, no pueden aumentarse o disminuirse, de lo contrario, obtendrán dispositivos modernos hechos en casa. Como regla general, estas construcciones están hechas de acero o de hierro fundido, en apariencia, se distinguen por uno, dos, tres o cuatro tubos verticales en una fila, y no dos, como los seccionales.

Materiales

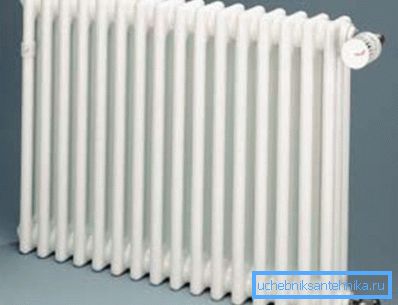

Hierro fundido Arbonia

Si hablamos de fama, la calificación más alta ganará baterías de hierro fundido, que son familiares para todos los residentes de edificios de gran altura e incluso, por alguna razón, todavía se usan en algunos casos para calefacción independiente.

Si hablamos de la construcción del piso, son muy cómodos allí, porque en la gran mayoría de los apartamentos hay calefacción central, y no hay medidores individuales. El hecho es que el hierro fundido se calienta durante mucho tiempo, pero también libera la energía térmica acumulada durante mucho tiempo, lo que ocurre debido a las gruesas paredes del dispositivo.

Dichos radiadores, como norma, soportan una presión de trabajo de 9 a 12 bar, y la presión de prensado es generalmente de hasta 16 bar, con una temperatura máxima del agua de 110 ° C y con una salida de calor de una sección de 100–160 W (las instrucciones adjuntas especifican estos parámetros con mayor precisión). Pero el problema es que, debido a la gran capacidad, es necesario calentar más agua, por lo tanto, para el calentamiento independiente, tales dispositivos son extremadamente desventajosos.

Tubo de acero puro en sección.

En la foto superior, se ve acero PURMO tubular, pero, de hecho, no es diferente del mismo ZEHNDER, DELONGHI o cualquier otro modelo similar de otras compañías, por lo tanto, en este caso, solo nos interesan las paredes metálicas.

Por lo tanto, para los paneles de radiadores de acero, la presión de trabajo es de aproximadamente 6-10 bar, y para los tubulares es de 8-15 bar, que es suficiente incluso para edificios altos, donde la presión de trabajo en el sistema alcanza 8-10 atmósferas. La potencia de un modelo puede ser del orden de 1200-1600W, y la temperatura máxima que no daña la integridad del dispositivo puede alcanzar 110-120 ° C.

A pesar de la gran resistencia, estos radiadores son susceptibles a la corrosión, pero este proceso es más peligroso en el momento en que el agua se drena del sistema o parte del aire se transporta.

Aquí se produce una reacción química natural: la oxidación del metal (desde el interior del tanque). Por encima de todo, un radiador plano es popular en el acero y, aunque está lejos de ser la mejor opción, es liviano y de bajo costo.

Nota Es más ventajoso instalar tal calefacción de radiador (de acero) con sus propias manos en una casa privada, donde puede agregar aditivos anticorrosión al agua y ni siquiera drenar el sistema durante el período de verano.

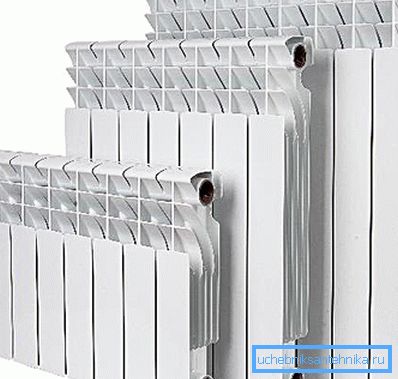

Aluminio. Ferroli POL TITANO

Los dispositivos de aluminio puro tienen la mayor emisión de calor, que puede ser de dos tipos: moldeo por inyección y extrusión, pero no los encontrará entre los fabricantes habituales, por ejemplo, el mismo LIDAY, pero tales productos son proporcionados por el fabricante occidental y la misma China.

Se puede decir que los productos de aluminio de este tipo son dispositivos no estándar y exclusivos para Rusia, aunque últimamente han empezado a utilizar cada vez más la demanda de sistemas autónomos cuando es necesario cambiarlos o instalar otro circuito en general.

Nota No tenga miedo de China, como fabricante: los radiadores chinos son de suficiente calidad y pueden competir con los europeos.

El dispositivo de extrusión consta de tubos de siluminio y un cuerpo de aluminio, que se forma mediante la extrusión de una extrusora y no está sujeto a ensamblaje / desmontaje.

Pero los modelos de fundición (los fabricantes pueden ser diferentes) se fabrican mediante fundición y ensamblaje de secciones por separado, por lo tanto, su producción permite reducir y aumentar la potencia al sujetar / desenroscar las secciones. Estas baterías soportan una presión de trabajo de 8–16 bar a una temperatura de 110 ° C, una salida de calor de 82–212W.

Bimetal BUDERUS

Para la instalación de sistemas autónomos, así como en los casos en que es necesario reemplazar las baterías viejas en edificios de gran altura, a menudo se utilizan radiadores bimetálicos, que llevan todas las cualidades positivas del acero y el aluminio.

Quizás, tales dispositivos son los más prácticos en este momento en todos los aspectos: tienen una presión de trabajo de 20-50 bar a una temperatura de 130 ° C (la mayoría), y la potencia de una sección es de aproximadamente 150-180W.

Las paredes aquí son resistentes a la corrosión, casi no hay inercia, hay un retorno de calor muy alto y al mismo tiempo el dispositivo es resistente a los choques hidráulicos. Por supuesto, el costo de tales dispositivos es más alto que el mismo acero o hierro fundido, pero con el calentamiento autónomo, se ahorra significativamente en un pequeño volumen de secciones, el agua para la cual tendrá que ser calentada, desperdiciando recursos energéticos.

Nota Debe tenerse en cuenta que los termostatos y las válvulas casi nunca se venden con radiadores. Se compran por separado.

Calculo

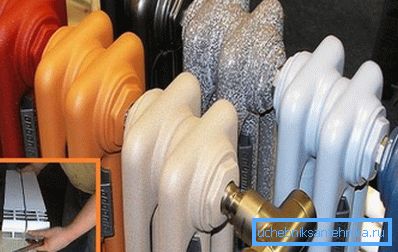

Las secciones pueden ser completadas

Para evitar superposiciones en la compra de radiadores seccionales, tubulares o de panel, debe prestar atención a su potencia y luego calcular la cantidad utilizando una calculadora en línea o manualmente (la segunda opción es más confiable).

Así, para habitaciones no mayores de 260 cm a 10m.2 Necesitará 1 kW de potencia del dispositivo para el área calentada, y si los techos son más altos que 260 cm, entonces se calculan por cubos: se necesita 41 W de energía térmica por cada metro cúbico de espacio. En consecuencia, puede tener en cuenta la potencia total de la batería (para tubular y panel) o calcularla por secciones.

Conclusión

En conclusión, debe decirse que cualquier radiador de calefacción multi-panel y delgado, seccional y plano será útil en la sala, si se calcula correctamente su número. Pero si al mismo tiempo también hace una buena selección de calidad y características técnicas, entonces su casa será más cálida y pagará menos por ella.
