Radiadores de calefacción: dimensiones y salida de calor.

El tamaño de un radiador de calefacción es uno de los parámetros básicos que determinan el rendimiento de este dispositivo. Por eso, al elegir las baterías para instalar en un apartamento o casa, debemos prestar atención no solo al material con el que están hechas, sino también a sus dimensiones.

En nuestro artículo consideraremos los aspectos más importantes de esta elección, así como también analizaremos la dependencia del tamaño del radiador y su rendimiento térmico.

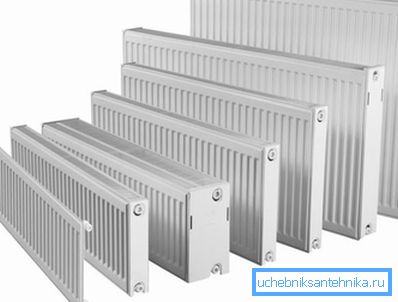

Los dispositivos de calentamiento pueden variar en tamaño y rendimiento.

Descripción del producto

Configuración de la batería

Radiadores seccionales de calefacción.

Las dimensiones de los radiadores dependen directamente de su diseño. Y aunque el esquema general de la batería del dispositivo es casi siempre el mismo, las diferencias siguen presentes.

Según este parámetro, se distinguen tales grupos de productos:

  • Seccional. El tipo más común de dispositivos de calefacción. El diseño consta de varios módulos separados que pueden interconectarse en cualquier número.

Presta atencion El manual de instrucciones para radiadores seccionales a menudo contiene las características (transferencia de calor, masa) no de todo el producto, sino de una sección separada. Este enfoque facilita enormemente todos los cálculos térmicos.

  • Tubular. Exteriormente, son bastante similares a las seccionales, pero tienen una estructura completa. Las aletas de dichos radiadores están representadas por tubos de metal, dentro de los cuales circula agua caliente u otro refrigerante. Se caracterizan por un precio bastante alto, pero al mismo tiempo son los dispositivos de calefacción más eficientes.
  • Panel. Representa varios tubos con refrigerante, encerrados en una carcasa metálica. Por lo general, tienen dimensiones compactas para facilitar su instalación en apartamentos típicos de tamaño pequeño.

Cabe señalar que la configuración determina en gran medida el material que se utiliza para la producción. Por lo tanto, los modelos seccionales están hechos de hierro fundido o aluminio, y en la mayoría de los dispositivos de panel usan acero. En cuanto a los radiadores tubulares, también pueden ser de acero, pero se considera que los modelos de cobre son los más productivos entre los especialistas.

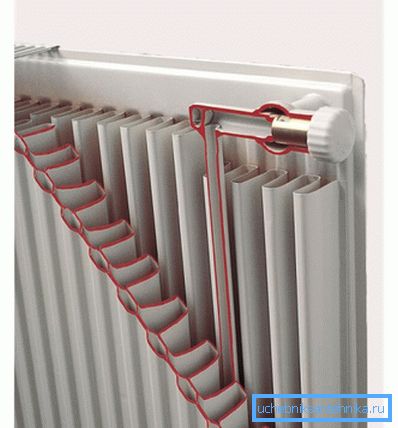

Estructura del tipo de panel

Dimensiones de las principales variedades.

Como señalamos anteriormente, el tamaño del dispositivo de calefacción determina la cantidad de calor que transmitirá al aire en la habitación. Sin embargo, la mayoría de los fabricantes producen productos en diferentes dimensiones: como norma, en la versión estándar, compacta (baja) y ampliada. Esta diversidad le permite seleccionar una batería para requisitos específicos tanto en términos de calor como de ubicación.

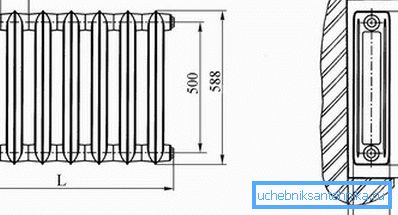

Dibujo de un radiador de hierro fundido estándar con dimensiones.

Presta atencion Las características del punto de montaje imponen ciertas restricciones sobre el tamaño máximo de la construcción utilizada, pero hablaremos de esto en la sección dedicada a la instalación de la instalación a mano.

A continuación se muestra una tabla que puede usar para determinar el tamaño de la mayoría de los tipos de radiadores usados:

Material Parámetro Modelos estándar, mm Modelos bajos, mm Modelos altos, mm
Hierro fundido (seccional) Altura 588 388 660 - 955
Profundidad 140 140 140
Tamaño de la sección 93-95 93-95 93-95
Acero (panel) Altura 600 150 - 500 750 - 1200
Profundidad 70 - 150 70 - 150 70 - 150
Ancho del panel 400-3000 400-3000 400-3000
Aluminio (seccional) Altura 580 200 - 400 700
Profundidad 75 -100 75 -180 80 -100
Tamaño de la sección 80 40 80
Acero + Aluminio (modelos bimetálicos seccionales) Altura 550 - 580 300 - 500 hasta 900
Profundidad 75 -100 95 95
Tamaño de la sección 80 80 80

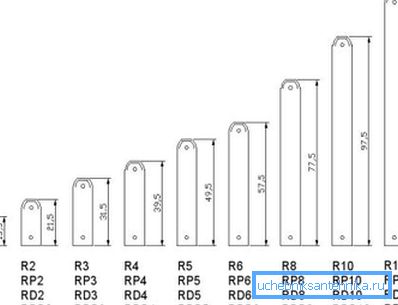

Paneles de acero modelo rad (medidas en cm)

Presta atencion Esta tabla muestra los parámetros promediados. El tamaño de los radiadores de calefacción de diferentes fabricantes puede diferir bastante, ya que si es fundamental para usted ajustar las dimensiones a un milímetro, debe estudiar las características de un modelo en particular con anticipación y es mejor medir la copia elegida con una cinta métrica.

Recomendaciones de instalación

Cálculo de potencia térmica

Si analizamos la información del fabricante, es obvio que dispositivos de diferentes tamaños emiten diferentes cantidades de calor en la habitación. Es por esta razón que necesita contar el número de secciones o paneles de calefacción solo después de haber elegido un modelo para la instalación.

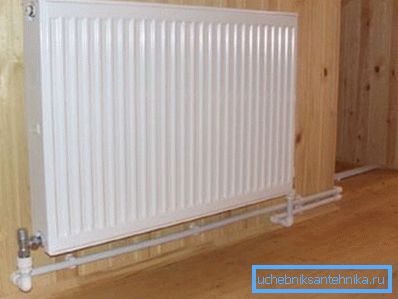

Foto de un modelo de acero instalado.

El cálculo en sí es bastante simple:

  • Calentar 1 metro cúbico de espacio habitable requiere 41 vatios de energía. En consecuencia, el rendimiento requerido de la batería aumentará en proporción al tamaño de la habitación.
  • Así, el volumen de la sala 5 x 5 x 3 m será de 75 m.3.
  • Para calentar, necesitaremos 3075 vatios.

Realice el cálculo para los tipos de radiadores más utilizados:

  • Radiadores de calefacción de hierro fundido con una disipación de calor promedio de 120 W / sección - 26 secciones.

Presta atencion Obtuvimos un número fraccional - 25.6 - así que lo redondeamos.

  • Radiadores de calefacción de acero (140 W) - 22 secciones.
  • Radiadores de calefacción de aluminio (180 W) - 17 secciones.
  • Radiadores bimetálicos (200) - 14 secciones.

Naturalmente, si utilizamos dispositivos con mayor altura, entonces su salida de calor será mucho mayor. En consecuencia, el número de secciones requeridas para la calefacción de espacios disminuirá.

Instalación correcta

Pérdida de calor de la batería

Además del rendimiento real de transferencia de calor, el tamaño del radiador de calefacción, que adquirimos para nuestra casa, también dependerá de dónde lo instalemos.

  • Por lo tanto, para la instalación a lo largo de las paredes y debajo de los marcos de las ventanas con una altura de 90 cm aproximadamente, generalmente se compran modelos de batería estándar. En los dispositivos seccionales, el ancho se ajusta agregando bordes, y los productos de panel y tubulares deben seleccionarse inicialmente según las dimensiones que necesitemos.
  • Variedades altas pueden ser utilizadas en paredes sueltas. Como regla general, se caracterizan por una mayor disipación del calor y, por lo tanto, generalmente se montan en habitaciones grandes con un exceso de espacio abierto.
  • El uso de radiadores compactos de bajo perfil se justificará en los pasillos y pasillos, así como en casas con grandes aberturas de ventanas.

Con respecto a números específicos, debe cumplir con las siguientes restricciones:

  • Para garantizar la entrada sin impedimentos de aire frío al radiador para calefacción, el dispositivo no debe montarse cerca del piso. El espacio mínimo es de unos 60 mm y el óptimo de 100 a 150 mm.
  • Lo mismo se aplica a la distancia desde el borde superior de la batería hasta el alféizar de la ventana. Para que el aire caliente pueda penetrar libremente en la habitación, el espacio entre estos elementos debe ser de al menos 100 mm.

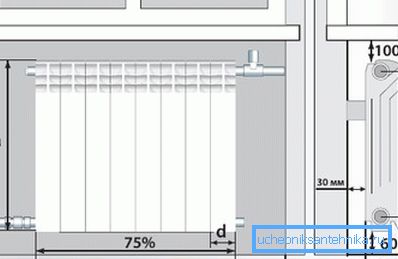

Esquema de instalación adecuado

Presta atencion Si está utilizando un modelo dimensional, en el alféizar de la ventana debe hacer agujeros para liberar el aire caliente, decorándolos con rejillas especiales. Por cierto, la instalación de dichas rejillas puede resolver parcialmente el problema de la formación de condensados ​​en los vidrios debido a su calentamiento.

  • Es deseable seleccionar el ancho del radiador para que cubra casi toda la abertura de la ventana (al menos 75 - 80% de la distancia desde la pendiente a la pendiente). En este caso, el dispositivo tendrá la potencia suficiente para formar la llamada cortina térmica que evita la aparición de corrientes de aire.

Conclusión

Al elegir el tamaño de los radiadores de calefacción, primero debe prestar atención a su cumplimiento de la tarea que se encuentra ante el sistema de calefacción de la habitación. Como puede ver, en el proceso de selección e instalación de las baterías hay una serie de sutilezas, por lo que antes de comenzar la compra y el trabajo de instalación, debe ver el video presentado en el artículo para obtener más información.
