Radiadores de calefacción de acero: cuán baratos, pero

Al construir un sistema de calefacción de su propia casa o apartamento, cualquier propietario quiere que las baterías elegidas por él sean poderosas, hermosas y baratas. Hoy no hay necesidad de buscar una solución de compromiso. Todas estas cualidades tienen radiadores de acero.

Además, su instalación es lo más sencilla posible, ya que son la mejor opción para aquellos que hacen las reparaciones de la casa con sus propias manos.

Variedades de productos

Excelentes características técnicas y propiedades de consumo de acero al carbono no requieren prueba. Este material es ampliamente utilizado para la fabricación de una gran cantidad de productos diferentes: desde juguetes hasta automóviles.

Los radiadores para sistemas de calefacción no fueron dejados de lado. La resistencia, ligereza y flexibilidad del acero lo convirtieron en uno de los materiales populares para la producción de baterías.

Actualmente hay dos tipos principales de calentadores:

• tipo de panel;
• Soldado de tubos de acero.

Vamos a detenerse en cada uno con más detalle.

Paneles de calentamiento de chapa de acero

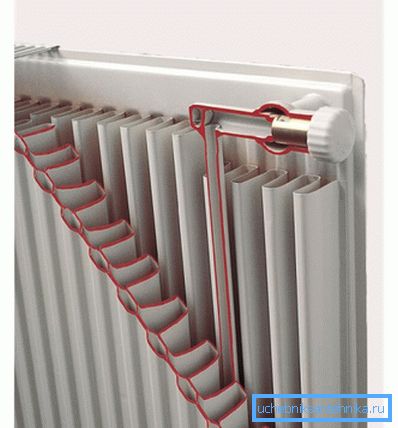

Dicho dispositivo para calefacción consta de las siguientes partes:

1. Placa de acero con canales de flujo de refrigerante.. Ella misma es dos láminas de acero con ranuras pre-estampadas, que se sueldan entre sí. En los radiadores puede haber una, dos o tres piezas. Luego se interconectan por tuberías.
2. Intercambiador de calor. Está soldado a la placa y sirve para aumentar el área de contacto del metal calentado con el aire de la habitación. Esto mejora la transferencia de calor y, en consecuencia, el rendimiento de la batería.

Presta atencion La placa y el intercambiador de calor en la batería pueden no estar solos. Se están produciendo modelos con varios elementos similares, gracias a los cuales los radiadores de acero calientan el aire no solo debido a la radiación de la energía térmica, sino también a través de la convección.

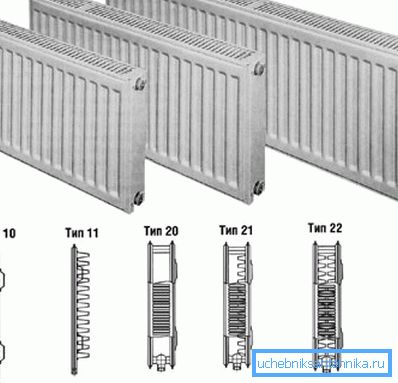

Se distinguen los siguientes modelos de dispositivos:

• tipo 10 - una lámina de acero, sin intercambiador de calor;
• tipo 11 - una lámina de acero, una superficie acanalada para mejorar el contacto con el aire;
• tipo 20 - dos láminas de acero, la ausencia de un radiador convector;
• Tipo 21 - dos láminas de acero, un intercambiador de calor para convección;
• tipo 22 - dos láminas de acero con dos radiadores de aletas, que mejoran la eficiencia del intercambio de aire;
• tipo 30 - tres filas de placas de acero sin aletas entre ellas;
• tipo 33 - tres filas y tres rejillas de convección.

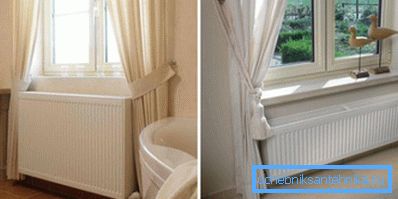

Sea lo que sea, los radiadores de paneles de acero, a pesar del número de capas, son bastante estrechos y no requieren mucho espacio para el montaje y soportes masivos.

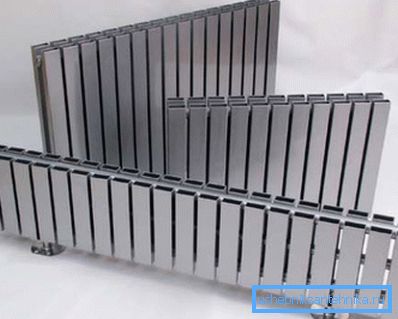

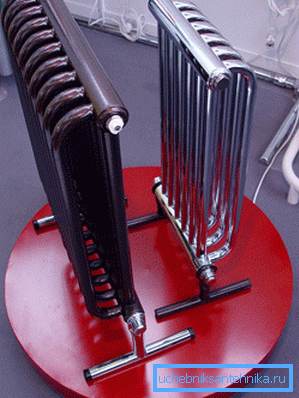

Tubo de acero para calentar baterías.

Estructuralmente, este radiador de acero es un conjunto de tubos metálicos (de varios diámetros y longitudes), que se sueldan entre sí. El método de fabricación descrito es más intensivo en mano de obra, por lo que el precio de los productos en cuestión es mucho más alto (más que con baterías bimetálicas).

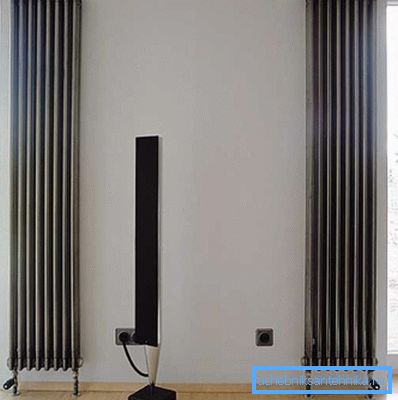

Una de las variantes comunes es la soldadura de una o varias filas de tuberías verticales, que se unen desde arriba y desde abajo por colectores horizontales. Pero hay soluciones de diseño que no solo pueden calentar la casa, sino que también sirven como decoración de interiores.

Fabricantes de baterías

En primer lugar, debe señalarse que los radiadores de calefacción domésticos de acero no se utilizan con mucha frecuencia.

Los productos más comunes de las siguientes marcas:

• Korado (país de origen - la República Checa);
• PURMO (Finlandia);
• Demrad (Turquía).

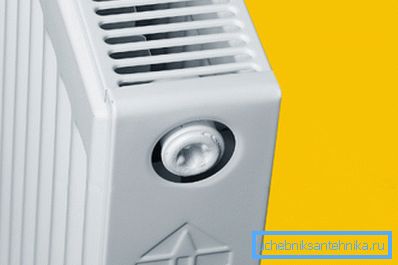

Sugerencia Los radiadores de acero de calefacción turcos, a pesar de las garantías de los fabricantes, no difieren en calidad, ya que en su fabricación se utiliza acero de bajo grado de calibre delgado, y la capa protectora de pintura a menudo sobresale. Es recomendable optar por las marcas más famosas. En casos extremos, le aconsejamos que centre su atención en la marca bielorrusa, Lidea, que ofrece un bajo costo y una calidad bastante aceptable.

Características técnicas de los radiadores de acero.

Habiendo tratado con las características de diseño y los fabricantes, es hora de discutir las características técnicas de los modelos individuales, ya que influyen directamente en la elección de un tipo particular de producto:

1. Presión del refrigerante. La mayoría de los paneles de radiadores, este valor es de 6-10 atmósferas. Esto se debe a la ductilidad del acero, por lo que es imposible hacer radiadores más duraderos por razones objetivas. Los modelos tubulares soportan alrededor de 15 atmósferas. Sin entrar más en la discusión de los matices técnicos, se debe tener en cuenta que las instrucciones para instalar baterías de acero prohíben su conexión a redes de calefacción con un circuito de suministro de refrigerante centralizado, ya que simplemente no resistirán la presión del agua.
2. La calidad del fluido circulante. Los radiadores son insensibles a la composición química y física del agua, pero se deterioran gravemente por el aire que penetra en el sistema de tuberías. La menor bolsa de aire conduce a una violación de la uniformidad del calentamiento y causa una rápida corrosión del acero.

Muchos fabricantes cubren las superficies internas de las baterías con compuestos de protección especiales (por ejemplo, los radiadores Corado), pero hasta la fecha, no se ha inventado un método eficaz para tratar el óxido dentro de los paneles de acero.

Es por esta razón que las baterías de acero no se instalan en los apartamentos de la ciudad, porque allí se drena el refrigerante al final del período de calentamiento.

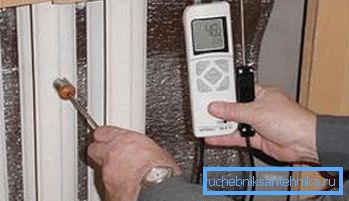

1. Temperatura del agua caliente. Las láminas de acero pueden soportar temperaturas que no superan los 120 grados centígrados. De lo contrario, no se garantiza la integridad del fabricante de la batería.

1. La distancia entre las tuberías. Las tuberías a las baterías se pueden organizar de varias maneras: desde la parte inferior o desde el final. En este último caso, la distancia entre la tubería de entrada y la de salida puede ser diferente, de 50 a 70 cm. Esto debe tenerse en cuenta al colocar tuberías (especialmente si están incrustadas en la pared). En cuanto a los modelos tubulares, todo depende de la variedad que haya comprado. El rango de distancia es extremadamente amplio: de 12 cm a 3 metros.
2. Parámetros geométricos. Depende directamente de ellos cómo el radiador que usted compra se adapta al diseño de la habitación. Además, las dimensiones afectan el peso, debe tenerse en cuenta al comprar e instalar soportes. Las baterías más comunes de los siguientes tamaños:

• panel - longitud hasta 3 metros, altura 20-90 cm;
• tubular - la longitud es ilimitada, la altura es de 20 cm a 300 cm.

Sugerencia Antes de comprar el último tipo de baterías, compruebe su profundidad. Los radiadores de varias filas pueden ser bastante "gruesos".

1. Espesor de chapas de acero. A pesar de que este matiz pocas personas toman en cuenta, es muy importante. De este parámetro depende directamente de la duración del producto que compre. Cuanto más grueso sea el acero utilizado, más tiempo le servirá el radiador de calefacción.
2. Ergonomica Aquí estamos, sobre todo, hablando de la facilidad de instalación. Las entradas, como ya se mencionó, se pueden instalar tanto en el lateral como en la parte inferior. La última opción es más estética, pero requiere la colocación de tuberías debajo del contrapiso, lo que no siempre es posible.

El procedimiento de instalación del radiador de acero.

La instalación del dispositivo en la pared y su acoplamiento con tuberías no causará dificultades incluso para un maestro principiante. Pero preste especial atención a la calidad y precisión de las operaciones. La menor inexactitud al instalar los soportes puede provocar un desequilibrio, lo que provocará la deposición de minerales en la batería. Y esto eventualmente causará una avería.

El procedimiento es el siguiente:

1. Todos los enchufes se retiran de las boquillas de la batería, las conexiones roscadas se limpian de polvo y residuos, la batería se lava con agua.
2. Las salidas de aire, los termostatos y las válvulas se montan en los lugares designados.

Presta atencion Para sellar las juntas, se recomienda utilizar cinta de arrastre o polímero, así como sellador de silicona, que permita lograr la máxima resistencia al agua de las juntas.

1. La batería vieja se retira (si es necesario). No olvide drenar el refrigerante del sistema de calefacción. Si las conexiones roscadas no son susceptibles, simplemente puede cortar trozos de tuberías con una amoladora.

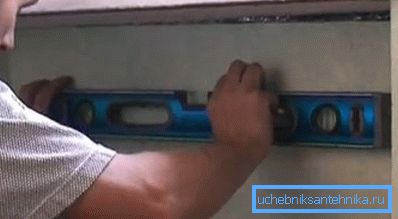

2. Los soportes se cuelgan para el futuro panel. Antes de esto, debe marcar y perforar con cuidado, de lo contrario, la batería no tomará su lugar y lo obligará a volver a montar el soporte. Los soportes pueden fijarse con pasadores o pernos de anclaje.

1. Los sgones se atornillan a los tubos de acero y los acoplamientos especiales se sueldan a los extremos de los tubos de propileno.
2. Instalación de todo el sistema. Es deseable usar llaves dinamométricas que le permitan medir la fuerza y ​​apretar firmemente la unión sin romper la rosca.

A continuación, inicie el sistema.

Esto se hace de esta manera:

• La red de calefacción lista está presurizada (para este propósito se utiliza un aparato especial);
• las tuberías se llenan con refrigerante (es necesario realizar esta operación con cuidado para evitar el martillo neumático y el golpe de agua, así como para permitir que el aire escape a través de válvulas preinstaladas);

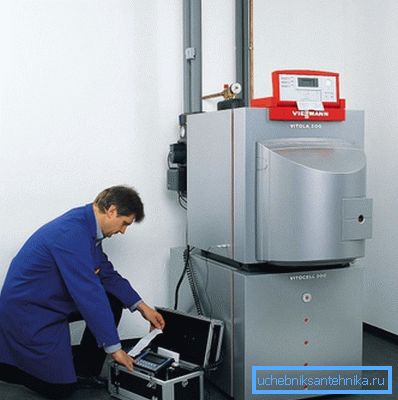

• la caldera arranca en modo mínimo y solo después de verificar las uniones se realiza el ajuste final de todos los parámetros).

Conclusión

Los radiadores de acero son una forma económica y eficaz de organizar una red de calefacción con una caldera autónoma. En cuanto a los apartamentos urbanos con calefacción central, es mejor elegir otras soluciones. Para obtener más información sobre nuestro tema, puede aprender del video que se le ofrece.
