Radiadores de calefacción al vacío - una evaluación justa de

11-07-2018
Calefacción

Hace relativamente poco tiempo, apareció en el mercado una alternativa a los radiadores habituales: los radiadores de vacío. Los comercializadores en las estimaciones de estos dispositivos no son tímidos y al unísono declaran que esto es casi una revolución en el campo de la calefacción del hogar.

La novedad parece muy interesante, por lo que deberías prestarle más atención.

Batería de vacío

Dispositivo y principio de funcionamiento.

El diseño y el principio de funcionamiento de una batería de calefacción clásica son familiares para todos: el agua pasa a través de secciones separadas y calienta el metal. El radiador de calefacción al vacío se ve, y funciona, un poco diferente.

La batería de vacío parece un registro normal, es decir, dos tubos en las partes superior e inferior están conectados por costillas huecas. El tubo superior está herméticamente sellado y, a través de la parte inferior, pasa la tubería a través de la cual fluirá el portador de calor (la tubería en la tubería). Para garantizar un calentamiento uniforme, se vierte un líquido de bromuro de litio de bajo punto de ebullición dentro del calentador.

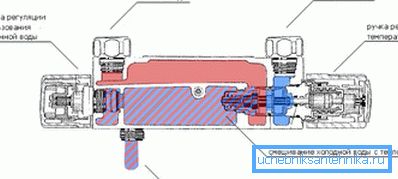

Principio de funcionamiento del dispositivo.

Presta atencion El aire se bombea fuera del espacio interno para una mayor eficiencia del dispositivo. Por lo tanto, cualquier violación de la integridad de la batería reducirá la eficiencia del trabajo a veces.

La novedad funciona según el siguiente esquema:

  • después del inicio de la operación del sistema de calefacción, el agua fluye hacia la tubería inferior;
  • la mezcla de bromuro de litio ya hierve a una temperatura de aproximadamente 30-35ºC (esto contribuye a la presión reducida);
  • Después de la transición al estado gaseoso, toda la sección se calienta uniformemente, en la parte superior los gases se enfrían, se convierten en líquido y descienden a la parte inferior de la sección, el ciclo se repite.

Presta atencion Si un radiador convencional puede operar en un amplio rango de temperaturas, entonces el vacío en esta materia es más caprichoso. Entonces, si el refrigerante se calienta demasiado y todo el líquido de la batería se evapora, la eficiencia del radiador disminuirá en un orden de magnitud. Al mismo tiempo, a una temperatura muy baja, el líquido se evaporará muy mal.

Verdad y ficción sobre los radiadores de vacío.

En el caso de dispositivos de este tipo, muy a menudo la eficiencia real de calefacción resulta ser mucho peor de lo que promete la publicidad. Para muchos, surge la pregunta de si esta es la causa: una instalación inadecuada, una violación de la tecnología de proceso, o tal vez los radiadores de calefacción al vacío no tienen ninguna ventaja seria sobre las baterías convencionales.

Lo que prometen los fabricantes

Según los comercializadores, tales dispositivos tienen las siguientes ventajas:

  • ¿Calentando la habitación a una temperatura de alrededor de +35? С. A modo de comparación, el calentamiento del agua debe calentarse a una temperatura de + 85-90 ° С;
  • un volumen mucho más pequeño de refrigerante, que se encuentra en el radiador, se introduce en el activo. En los dispositivos de vacío, el volumen de refrigerante no supera los 500 ml, mientras que en un radiador convencional de acero o hierro fundido en una sola sección hay 350 ml de agua;
  • Debido al hecho de que el refrigerante no pasa durante el funcionamiento a través de todo el radiador, la batería no se ensucia con el tiempo, lo que significa que la transferencia de calor no se deteriora;
  • La resistencia hidráulica es menor;
  • uniformidad de calentamiento en altura;

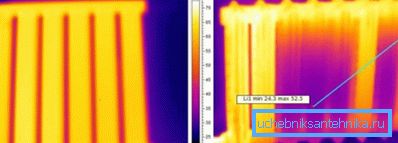

Termograma: a la izquierda hay un radiador de vacío, a la derecha hay un viejo hierro fundido (efecto notable de obstrucción)
  • La principal ventaja suele denominarse ahorro de costes de calefacción.. En las descripciones para diferentes modelos, usualmente llaman a un número cercano al 30%, es decir, en teoría, los costos se reducen en 1/3.

En cuanto a las deficiencias, se suele señalar:

  • alto costo - algo más alto en comparación con las baterías convencionales; el precio se explica por el diseño complicado;
  • crepitar silenciosamente al evaporarse el líquido hirviendo;
  • El hecho de que el trabajo efectivo es posible solo en un rango relativamente estrecho de temperaturas de refrigerante.

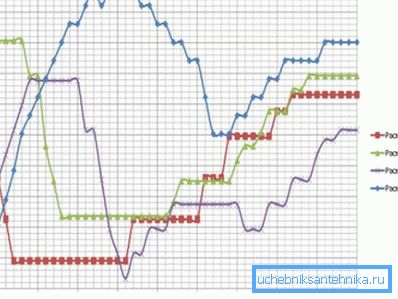

Transferencia de calor versus temperatura del refrigerante

¿Qué es la publicidad silenciosa?

Si en realidad la situación fuera igual a como la dibujan los mercadólogos, entonces las baterías de vacío ya ocuparían una parte justa del mercado. Sin embargo, hasta ahora esto no está sucediendo, y el crecimiento de las ventas deja mucho que desear.

La eficiencia de la calefacción doméstica depende principalmente de la calidad del aislamiento (afecta la pérdida de calor), la temperatura de trabajo del transportador de calor y el área de superficie del radiador (área de aleteo). Una batería es solo un "intermediario", que es necesario para transferir la energía térmica recibida del refrigerante al aire.

En la foto - batería de vacío instalada.

Los radiadores de vacío se calientan casi al instante, pero debe comprender que la velocidad de calentamiento no desempeña un papel especial en el calentamiento. El “peso pesado” de hierro fundido se calentará en unos pocos minutos, pero al comparar una diferencia particular, no se notará.

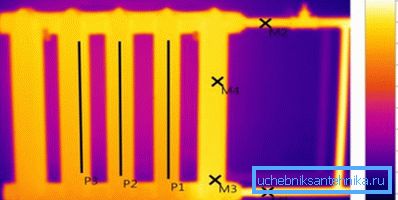

Termograma de una batería de hierro en funcionamiento.

En términos de un parámetro como el área de superficie, a veces pierden por completo a los radiadores de calefacción tradicionales. Y esto afecta directamente la eficiencia del calentamiento, ya que se debe mantener el equilibrio entre la pérdida de calor y el flujo de calor hacia la habitación.

Características de los modelos de producción doméstica.

En cuanto a la ventaja en forma de una menor cantidad de refrigerante, esto hace que el sistema de calefacción sea simplemente menos inercial, es decir, el agua se enfríe más rápido. Esto significa que la caldera tendrá que encenderse más veces.

Prácticas de instalación y operación.

En cuanto a la instalación a mano, prácticamente no difiere de la instalación de radiadores convencionales.

Solo es necesario tener en cuenta un par de características:

  • Antes de instalarlo, debe agitarlo hacia la izquierda y hacia la derecha para que el líquido que contiene no se acumule en el tubo superior;
  • Está prohibido instalar dispositivos de vacío con radiadores convencionales.

Las instrucciones de instalación en este caso consisten en las operaciones habituales:

  • instalación de accesorios en la pared;
  • radiador colgante;
  • conexión de tubería a la parte inferior;
  • prueba de fugas

Un resultado interesante de la operación se muestra en la tabla:

Tipo Aluminio Aspirar
Consumo de electricidad, kW 0.782 0.356
Temperatura de arranque ,? 24 25
La temperatura final ,? С 40 32

Se calentó una pequeña cabina, el relé térmico se ajustó a 80? С.

Se puede ver que durante una hora de trabajo, la batería de aluminio calentó la habitación a 16 ° C y la aspiradora, a 7 ° C, mientras que al mismo tiempo gastaba la mitad de la electricidad. Una relación interesante es la mitad de la eficiencia y la mitad del consumo de energía. Si agregamos las aletas a la batería de vacío, lo más probable es que los resultados sean iguales.

Resumiendo

Los productos nuevos deben tratarse con precaución y las baterías de vacío no son una excepción a esta regla. A pesar de la publicidad ruidosa, la efectividad de usar tales dispositivos genera serias dudas. Con bastante frecuencia, los radiadores tradicionales son al menos tan buenos como los homólogos de vacío (consulte también el artículo Calentamiento geotérmico en el hogar: características y dispositivos).

El video muestra un ejemplo de un sistema de calefacción que usa un radiador de vacío.
