Radiadores con conexión inferior: las características de

18-02-2018
Calefacción

Como usted sabe, la opción de diseño más popular y ampliamente utilizada en sistemas de calefacción es el revestimiento lateral de tuberías, pero esta opción no siempre funciona. Anteriormente, la única alternativa era el panel de radiadores de acero con una conexión inferior, pero hoy en día se pueden encontrar estructuras de aluminio similares, así como productos bimetálicos. Tienen una serie de características, que veremos en este artículo.

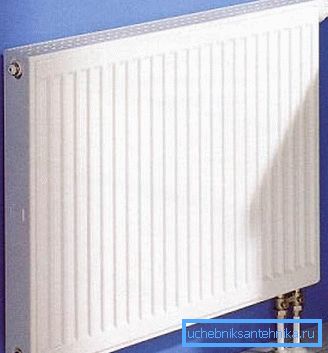

En la foto: los productos de acero son excelentes para implementar el diseño de la conexión inferior.

Características de este tipo de productos.

En primer lugar, consideraremos las principales ventajas y desventajas de la conexión del radiador inferior, para que pueda comprender con más detalle las características de dichos sistemas.

Comencemos con los beneficios:

Estetica La conexión inferior de los radiadores de calefacción implica la ausencia de tuberías a lo largo de las paredes, lo cual es muy importante en algunos proyectos de diseño. Además, puede colocar los muebles cerca de las paredes, lo que permite aumentar el área de espacio útil. La batería se verá tan limpia como sea posible, ya que solo dos tubos van hacia ella
Simplicidad Debido al hecho de que el diseño es mucho menos dobleces y juntas, es mucho más confiable que las opciones tradicionales y es mucho más fácil de ensamblar con sus propias manos.

Para evitar problemas, recomendamos estirar un tubo continuo de metal-plástico desde el peine hasta el radiador, luego en esta sección se excluirán todos los huecos.

Buena disipación de calor. Existe la opinión de que los radiadores de calefacción de acero con conexión inferior son menos efectivos, pero en realidad esto está lejos de ser el caso. Alrededor del 60% del calor de la batería se debe a la convección, por lo que un menor grado de calentamiento no es tan terrible.

Juzgue por sí mismo: las opciones de hierro fundido debido a la convección proporcionan solo el 20% del calor, por lo que no se realizan con la conexión inferior, ya que en realidad serían menos efectivas.

Sugerencia Para maximizar la eficiencia del sistema de calefacción, recomendamos el uso de bombas de circulación. Solo una buena tasa de flujo le permite extraer el máximo beneficio del refrigerante, además, una buena circulación aumenta la velocidad de calentamiento de las instalaciones.

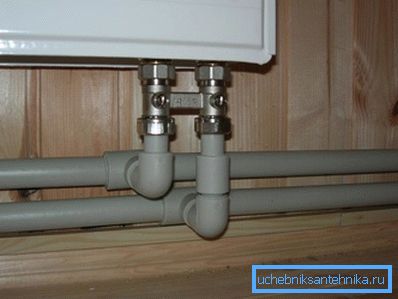

Algunos desarrolladores no ocultan las tuberías debajo del piso y las colocan a lo largo de la superficie, una vez que se pueden cerrar.

En cuanto a las carencias, son las siguientes:

  • Un radiador de acero con una conexión inferior, como cualquier otra opción similar, costará un poco más que los diseños estándar con conexiones laterales. Pero el precio no es tan alto como para considerar este factor como una desventaja significativa.
  • Con respecto a la menor transferencia de calor, descubrimos a continuación: la radiación puede ser menor en un 10-15%, pero debido a la convección la diferencia es casi imperceptible. Para eliminar la influencia de este factor, es necesario poner elementos con una reserva de energía. En nuestro portal hay un artículo sobre el desempeño correcto del trabajo de diseño, léalo.
  • En caso de problemas, es muy difícil llegar a las tuberías y hay que romper los revestimientos del suelo. Pero si usa la recomendación anterior y pone el metal, entonces la probabilidad de tal problema es casi imposible.
Solo hay dos conexiones en el tubo de metal y plástico, que proporciona una excelente confiabilidad

Recomendaciones para trabajos de instalación.

Entenderemos cómo conectar un radiador de calefacción con una conexión inferior, el proceso es bastante responsable y requiere precisión. Pero si todo se hace de acuerdo con la tecnología, entonces el resultado del trabajo cumplirá con los más altos estándares de calidad y confiabilidad.

Actividades preparatorias

Las instrucciones para realizar esta etapa son las siguientes:

  • En primer lugar, es necesario colocar los tubos en el lugar de su conexión, es importante que la longitud sea suficiente para un trabajo cómodo, porque cortar el exceso de la pieza es mucho más fácil que intentar unir una rama corta. La elección del material depende de sus preferencias, pero como se indicó anteriormente, la opción con laminado a base de metal es mucho más preferible.
  • También es necesario fijar cuidadosamente el radiador en la superficie de la pared, es importante que esté ubicado exactamente y que se fije con la mayor firmeza posible, por lo que si el radiador se cae, la integridad del sistema se puede romper. Para el trabajo, es mejor usar soportes duraderos, que tendrán una longitud suficiente, su configuración debe coincidir con el tipo de equipo utilizado.

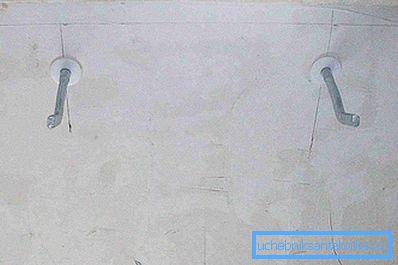

Antes de fijar los soportes, es importante marcar cuidadosamente con un nivel de construcción.
  • También necesitará accesorios para calentar radiadores con una conexión inferior, este es un kit especial que está diseñado específicamente para este tipo de sistema. La presencia de un kit de este tipo es muy conveniente, ya que no necesita ensamblar el sistema por partes, de inmediato obtiene todo lo que necesita para trabajar.

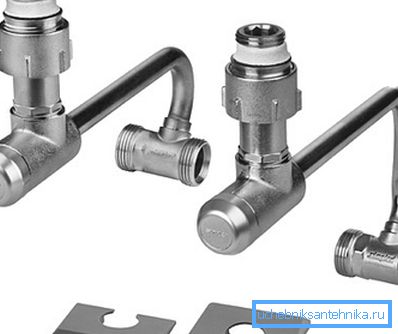

Un conjunto de radiadores de conexión inferior simplifica enormemente el proceso de adquisición de los componentes necesarios.
  • Desde la herramienta, recomendamos tener una llave ajustable a mano, esto es suficiente para el trabajo. También le recomendamos que use guantes, ya que puede rascarse las manos sobre los elementos sobresalientes y la superficie de las paredes.

Escenario principal

Antes de comenzar a trabajar, verifique la ubicación correcta de los radiadores:

  • La distancia desde la parte inferior hasta el nivel del piso final debe ser de al menos 100 mm, en nuestro caso es especialmente importante, ya que para colocar los sujetadores necesita al menos 7 centímetros de espacio libre.
  • Desde la parte superior de la batería hasta el alféizar de la ventana, no debe haber menos de 100 mm.
  • La distancia desde la superficie de la pared al elemento calefactor debe ser de al menos 3, y preferiblemente de 5 cm.

Sugerencia Para aumentar la eficiencia del calentamiento, se recomienda colocar un material especial que refleje el calor detrás del radiador. Se puede comprar en cualquier ferretería.

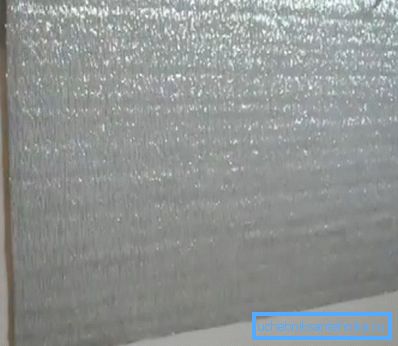

Un reflector especial está montado debajo de los soportes.

Los trabajos se realizan en el siguiente orden:

  • En primer lugar, averiguar cuál de la oferta y la oferta, y cuál es el reverso, Si mezcla estos elementos en lugares, la eficiencia de calentamiento será mucho menor. Para eliminar errores, lea las instrucciones, que necesariamente deben incluirse en el paquete.
  • Cuelgue el radiador en los soportes., Sin embargo, no recomendamos retirar el embalaje protector del producto, ya que en el proceso de trabajo puede rayar la superficie accidentalmente. Quitarlo después de la finalización del trabajo.
  • Los nodos de la conexión del radiador inferior pueden ubicarse en un lado o en lados diferentes.. Comprenda de antemano qué opción tiene, porque las tuberías están dispuestas de manera que estén lo más cerca posible del punto de conexión.

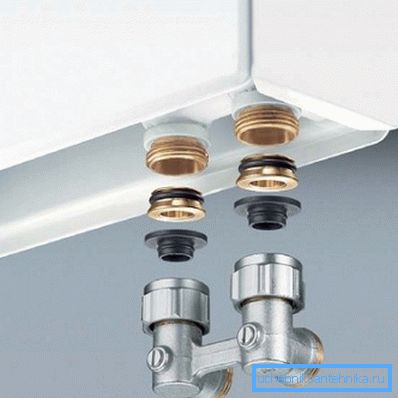

Para las estructuras en las que los hallazgos se encuentran cerca, el nodo de conexión puede representar un solo producto.
  • La conexión de los radiadores de acero con la conexión inferior se realiza de la siguiente manera: primero, los elementos se atornillan al radiador, no olvide colocar arandelas especiales que sellan la conexión.. Es necesario apretar todos los nudos con mucha fuerza, pero no debe ser demasiado celoso, porque puede romper la tuerca de unión.
  • A continuación hay que apretar los puntos de conexión a las tuberías., El proceso es similar, por lo que no nos detendremos en detalle, es importante observar la precisión.

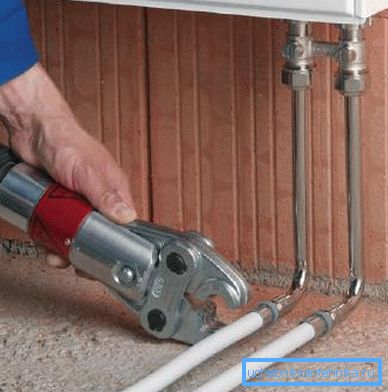

La unidad para la conexión del radiador inferior puede tener diferentes longitudes.

Después del trabajo, asegúrese de verificar la integridad del sistema, para esto es necesario llenarlo con agua y revisar cuidadosamente todas las conexiones. Recomendamos instalar una cabeza termostática para cada radiador, ya que mantendrá la temperatura a un cierto nivel y reducirá los costos de energía.

Conclusión

Haga frente a la conexión de las fuerzas de cualquier desarrollador, lo principal, para comprar radiadores de alta calidad y nodos de conexión. El video en este artículo mostrará el flujo de trabajo en detalle.
