Radiadores bimetálicos. especificaciones tecnicas. cálculo,

¿Qué son los radiadores bimetálicos y cómo están dispuestos? ¿Cuándo se justifica su elección? ¿Cuál debería ser la encuadernación del dispositivo? ¿Qué tuberías para conectar esta batería? Vamos a resolverlo.

Que es

Entonces, un radiador bimetálico: ¿qué es? La característica principal de cualquier dispositivo de calefacción es su transferencia de calor, la cantidad de calor que puede transferir del refrigerante al aire de la habitación.

La transferencia de calor está determinada por dos factores:

1. Temperatura de la superficie del radiador;
2. Su área.

El aumento del área de intercambio de calor es posible de dos maneras:

1. Al aumentar el volumen interno de la sección. Aquí hay una serie de factores limitantes: el peso de la sección (y, en consecuencia, la carga de los sujetadores) y las dimensiones del radiador;
2. Debido a la formación de aletas avanzadas.

Sin embargo: la condición principal para una alta transferencia de calor del instrumento con una gran área de aletas es la alta conductividad térmica del metal del cual está hecho. De lo contrario, las costillas frías simplemente no eliminarán el calor de los canales internos de las secciones.

En la producción en masa de dispositivos de calefacción, tres metales relativamente baratos (acero, hierro fundido y aluminio) han sido ampliamente utilizados durante mucho tiempo. La conductividad térmica del aluminio es cuatro veces mayor que la de los dos primeros metales:

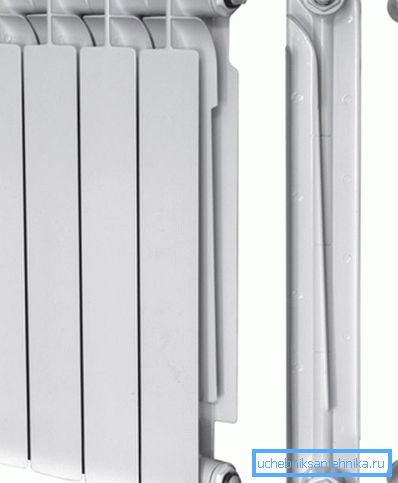

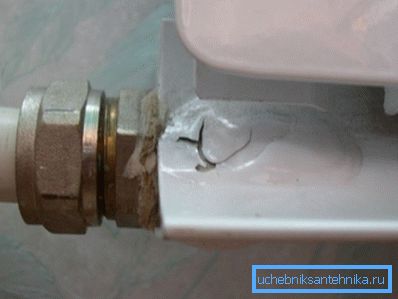

Parece que la elección es obvia: la alta conductividad térmica del aluminio le permite crear un dispositivo compacto y liviano con la mayor transferencia de calor. Y esto es cierto, pero el problema es que la baja resistencia mecánica del metal limita su uso en las perreras de calefacción central.

La razón es una alta probabilidad de martillo de agua. Es necesario cerrar la válvula o la válvula bruscamente, y la inercia del agua prácticamente incompresible creará una onda de choque, cuya presión en la parte delantera alcanzará 20-25 kgf / cm con la fuerza de las baterías de aluminio no más de 16.

Entonces, ¿qué es un radiador bimetálico que tiene disipación de calor de aluminio y resistencia de la tubería de acero? Es solo un núcleo de acero resistente a la corrosión, en cuya superficie se forman aletas de aluminio mediante fundición. El uso de dos metales con diferentes propiedades le permite deshacerse de los puntos débiles de cada uno de ellos, creando un diseño que es ideal para los sistemas de CO.

Especificaciones tecnicas

La resistencia y la transferencia de calor (y, por supuesto, el precio) de la sección bimetálica depende de varios factores:

• La forma y tamaño del núcleo.. Solo puede reforzar los canales verticales de la sección o, lo que proporcionará mucha más resistencia a la presión hidrostática, combina los canales verticales con los colectores;
• Espesor del metal del núcleo. La fuerza de la sección depende de ello;
• El área y el grosor de las aletas.;

Nota: cuanto más gruesas son las costillas con un área de superficie fija, más calor gastan, más uniforme es el calentamiento de la superficie.

• La presencia o ausencia de conexiones de pezón entre secciones.. El hilo, incluso si es de acero, siempre será el punto débil del dispositivo.

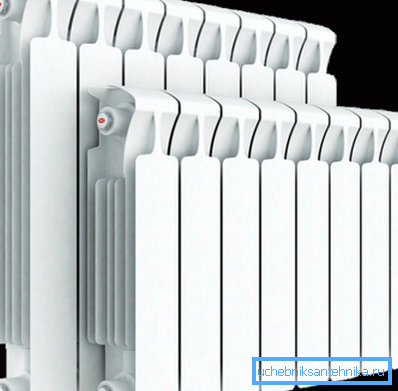

Como muestra, presentamos las características de uno de los mejores dispositivos de su clase: el monolito Rifar doméstico.

Es curioso: a granel, los fabricantes nacionales producen radiadores bimetálicos según GOST 31311-2005. Sin embargo, no existen requisitos reglamentarios para los instrumentos bimetálicos; solo se especifica la presión de trabajo mínima permitida de 6 kgf / cm2.

La vida útil mínima de los radiadores bimetálicos de calefacción se estima en 25 años.

Instalacion

Calculo

Así, con la elección que hemos decidido. ¿Cómo calcular los radiadores de calefacción bimetálicos en los parámetros de su apartamento?

Con la altura de techo estándar (2,5 - 2,7 metros), puede utilizar el esquema de cálculo más simple:

• Se toman 100 vatios de calor por metro cuadrado de espacio;
• Dependiendo de la zona climática, se utiliza un coeficiente de 0.7 (Crimea) a 2.0 (Yakutia);

• La sección de transferencia de calor se estima en un promedio de 180 vatios.

Entonces, para la región de Moscú, puedes usar el coeficiente regional de 1.2; para una habitación con un área de 25 metros, necesitará 25 * 100 * 1.2 = 3000 vatios de calor, lo que corresponde a 3000/180 = 17 secciones (redondeadas).

Monte

¿Cómo colgar un radiador bimetálico en la pared?

• Normalmente, los soportes de pasador se utilizan para la fijación, que se atornillan en clavijas de plástico;
• En su lugar, puede utilizar piezas de refuerzo de acero liso con un diámetro de 10 a 12 mm, martilladas en los orificios perforados previamente de un diámetro ligeramente más pequeño.

Vinculante

¿Qué accesorios para radiadores bimetálicos se necesitarán al instalarlos a mano?

1. Juego de tapones de radiador (4 piezas, rosca externa DU25). El diámetro de la rosca interna de los tapones de buje está determinado por la cantidad de secciones del dispositivo: si hay menos de 10, el revestimiento con el diámetro nominal DN15 es suficiente; si es más grande, es mejor tomar los tapones con la rosca interna DN20;
2. Válvula del acelerador o térmica y válvula de bola con American para conectar a atascos de tráfico. El acelerador le permitirá ajustar el dispositivo de transferencia de calor manualmente, cabezal térmico - automáticamente, dependiendo de la temperatura del aire en la habitación;
3. En la parte superior del elevador del apartamento, el radiador deberá estar equipado con una grúa Mayevsky para purgar el aire.

¿Qué tuberías utilizar para la conexión? Preferiblemente - acero corrugado.

¿Cuál es la razón de esta instrucción?

• Tienen alta resistencia a la tracción;

Importante: los tubos de plástico o metal-plástico siempre serán el enlace débil: ¿cuál es el punto en un radiador que puede soportar un golpe de ariete con una presión máxima de 40 atmósferas si los tubos ya estallan a 20?

• Se doblan con un radio mínimo y no requieren tamaños de ajuste precisos;
• Se montan con accesorios de compresión utilizando un par de llaves ajustables.

Consejos de construcción

Los tapones del radiador están sellados con juntas paroníticas o de silicona, las mismas que se usan para construir el radiador bimetálico con secciones adicionales.

Otras conexiones se rebobinan con un sellador de roscas Tangit Unilok o lino con pintura.

Con una longitud de radiador grande (10 secciones), use una conexión diagonal en lugar de una conexión lateral. Entonces no tiene que adivinar por qué los radiadores bimetálicos no se calientan a lo largo de toda su longitud: con las conexiones laterales, el refrigerante circulará solo a través de las primeras secciones del forro.

Elección del portador de calor.

¿Cómo llenar los radiadores bimetálicos en aquellos casos raros cuando se usan en un circuito de calefacción autónomo?

En la mayoría de los casos, el agua ordinaria se utiliza como refrigerante. Además del hecho de que los núcleos de las secciones bimetálicas son suficientemente resistentes a la corrosión, su contacto con el oxígeno atmosférico se excluye completamente cuando el circuito está lleno de agua. Mientras tanto, en un ambiente libre de oxígeno, la aparición de óxido es imposible.

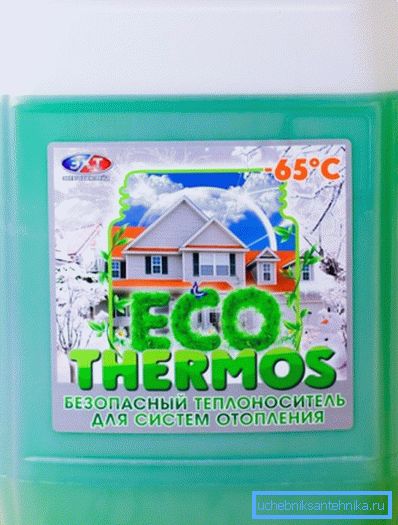

En los casos en que es posible detener el circuito de calefacción a bajas temperaturas, se practica rellenar los radiadores bimetálicos con refrigerantes que no se congelan:

• Solución acuosa de propilenglicol;

• Tosol;
• Aceite del transformador.

Conclusión

En conclusión, recordamos una vez más: las baterías bimetálicas serán la mejor opción en sistemas de calefacción central. El video en este artículo ayudará al lector a aprender más sobre las características y características de la instalación de estos dispositivos. ¡Éxitos!
