Radiadores bimetálicos: características de diseño, elección,

14-01-2018
Calefacción

Los fabricantes comenzaron a combinar metales durante mucho tiempo para aumentar la eficiencia de los dispositivos de calefacción. Así que las baterías bimetálicas se han vuelto particularmente populares en los últimos años. Esto se ve facilitado por una amplia gama de tamaños, puede encontrar radiadores de calefacción bimetálicos de 800 mm y dispositivos pequeños con una distancia entre centros de aproximadamente 30 cm.

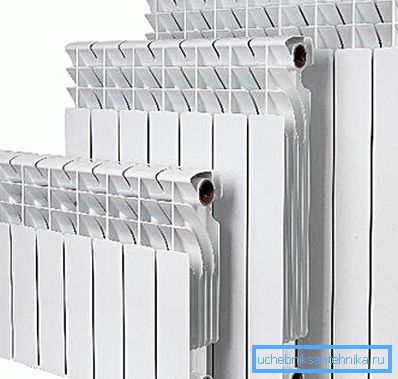

Varios radiadores

Características de diseño

Una característica clave de cualquier radiador bimetálico es el uso de 2 metales diferentes en el diseño.

Dependiendo de qué metal se usó, es posible distinguir tales tipos de baterías como:

  • acero + aluminio. Esto se puede considerar como una opción económica, los tubos de los colectores están hechos de acero, lo que le da buena resistencia al radiador;

Presta atencion Tales dispositivos son particularmente sensibles a la composición del refrigerante. Aunque el acero se procesa desde el interior para su protección, la durabilidad de este tipo de batería es aún menor que cuando se usan otros metales.

  • cobre + aluminio. En términos de durabilidad, esta es una excelente opción y, gracias al uso de metales no ferrosos, la corrosión no amenaza los tubos colectores.
La foto muestra tubos de cobre y aletas de aluminio.

El diseño en ambos casos sigue siendo el mismo: los tubos colectores forman un marco en el que se presionan las aletas de aluminio. El refrigerante pasa a través de los tubos, los calienta y el calor se propaga rápidamente por toda el área de las aletas.

Los radiadores bimetálicos modernos calientan la habitación no solo debido a la transferencia directa de calor, sino también a la convección. Es por eso que tienen tal forma, gracias a las guías especiales, el aire frío de abajo ingresa al radiador, se calienta allí y sale a través de la parte superior del calentador.

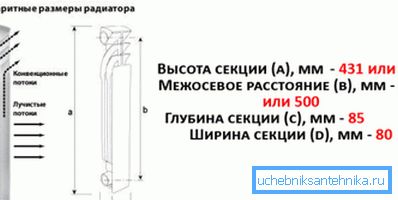

Flujo de calor

Presta atencion Para las aletas, no solo se puede usar aluminio, sino también otros metales. Pero en términos de costo / eficiencia, el aluminio es preferible a otros metales.

¿Este diseño tiene alguna ventaja?

Los radiadores de calefacción bimetálicos son más difíciles de fabricar que los convencionales, y esto afecta el costo.

Pero esto está justificado, porque como resultado, el comprador obtiene un conjunto sólido de ventajas en comparación con la batería clásica de hierro fundido:

  • el calentador se calienta muy rápidamente (aunque no es muy importante para calentar la casa, pero vale la pena mencionarlo);
  • en caso de que el portador de calor sea de baja calidad, no debe preocuparse por la corrosión de los tubos colectores (cuando utilice modelos de cobre-aluminio);
  • en el sistema de calefacción que utiliza radiadores bimetálicos, se utilizará una cantidad mucho menor de refrigerante que cuando se instalan dispositivos de calefacción convencionales;
  • Si comparas la misma potencia térmica que una batería de hierro fundido convencional y una bimetálica, resulta que el radiador bimetálico es varias veces más fácil, por lo que puedes instalar todos los radiadores de calefacción bimetálicos sin ayuda;
  • Los metales utilizados son bastante plásticos, por lo que los choques hidráulicos en el sistema de calefacción no causarán la aparición de microfisuras. Sí, e instalar un golpe aleatorio no causará una fuga en el futuro;
  • Debido al desarrollo de la aleta, el área de superficie de dicho radiador es más alta que la del calentador de hierro fundido. Es por eso que su transferencia de calor es aproximadamente 1.5-2.0 veces mayor;

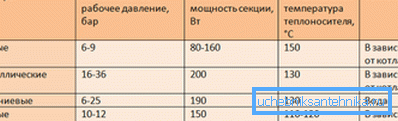

Comparación de diferentes tipos de baterías
  • la durabilidad alcanza los 25 años, es, por supuesto, menos que la del hierro fundido, pero también bastante. Además, esta es la duración de la batería indicada por el fabricante, en realidad pueden funcionar durante 30-40 años.

Las desventajas significativas de la combinación de metales en el diseño de la batería están casi exentas.

Puedes seleccionar solo:

  • El costo, sin embargo, el precio de dicha batería será 2 veces más alto que el del hierro fundido habitual;
  • Si intenta ahorrar dinero y compra un modelo con un colector de acero, cuando drena el agua del sistema durante el verano, la corrosión del acero puede reducir significativamente la vida útil del dispositivo.

Lea más sobre cómo elegir e instalar radiadores bimetálicos.

La elección de baterías para el hogar generalmente no es una tarea fácil, y en el caso de los dispositivos de calefacción bimetálicos, se deben tener en cuenta varios matices adicionales, por ejemplo, el diámetro de los canales verticales de los tubos colectores.

Qué buscar al elegir.

Independientemente del tipo de batería que se elija, al elegir, debe prestar atención a parámetros tales como:

  • Temperatura máxima permisible del refrigerante. Los calentadores bimetálicos se diseñan generalmente para una temperatura máxima del agua de 110 ° C, con la presión de trabajo máxima dependiendo del fabricante. Por ejemplo, los radiadores globales pueden soportar una presión de 35 bar, mientras que el termo real es de solo 20;
  • entonces necesita saber las dimensiones de la batería (más sobre esto más adelante);
  • la documentación también indica la capacidad térmica de la sección; esta información le ayudará a saber si hay suficiente batería para calentar la casa;

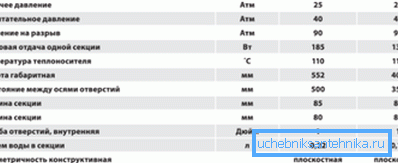

Las principales características de las baterías bimetálicas.

Presta atencion La salida de calor está indicada para un flujo específico y temperatura de retorno. Si la temperatura del refrigerante en la entrada y la salida de la batería es diferente, entonces la transferencia de calor debe recalcularse.

  • Bueno, la apariencia juega valor. En principio, todas las baterías modernas lucen elegantes y modernas, si lo desea, puede comprar radiadores bimetálicos de colores para la calefacción. La pintura de fábrica suele ser muy confiable, por lo que es mejor pagar de más por un color que no sea blanco que pintar el radiador usted mismo.

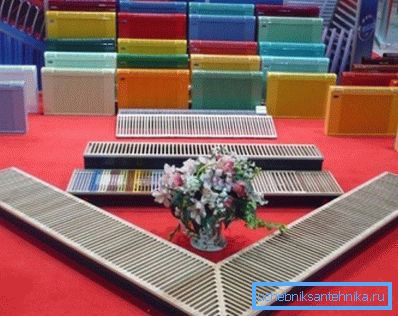

El color del calentador puede ser cualquiera.

Dimensiones de los radiadores.

Las dimensiones de los radiadores incluyen la profundidad, la altura completa y el ancho del dispositivo. Además, es necesario tener en cuenta la distancia al centro. A veces, la distancia entre los ejes puede denominarse la distancia entre los centros de los orificios de los pezones.

Por lo general, la marca del dispositivo de calefacción ya indica la distancia central, y la altura total del dispositivo es de 5 a 7 cm más alta que este valor. La distancia entre los ejes de los radiadores bimetálicos varía en el rango de 200-800 mm, pero los modelos más populares están en el rango de 300-550 mm.

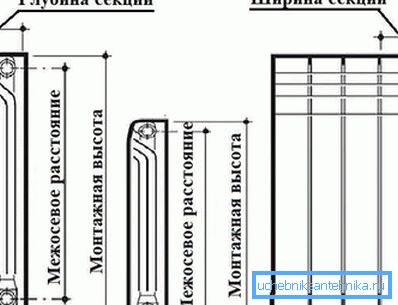

Las principales dimensiones de la batería de calentamiento.

Dispositivos de calefacción de pequeña altura adecuados para casas de campo con grandes ventanales. Las baterías de altura ordinaria se verían ridículas bajo tales condiciones y bloquearían la vista. Para mantener la salida de calor en el nivel correcto, el ancho de las baterías bajas es mayor que el de las baterías normales, generalmente no se colocan en el nicho debajo de la ventana, sino solo contra la pared, gracias a lo cual nada interfiere con la transferencia de calor.

El radiador bimetálico de calefacción debe instalarse de acuerdo con las reglas generales para la instalación de calentadores:

  • la altura total se selecciona teniendo en cuenta la altura del nicho debajo de la ventana. Deben proporcionarse espacios de unos 8 cm por debajo y por encima de la superficie de la batería;

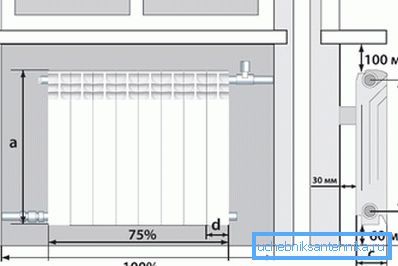

Al instalar, no olvide los espacios entre la pared y el calentador

Presta atencion Desde la parte superior del radiador, se puede aumentar la distancia a la batería, esto solo mejorará la convección, pero la separación al piso no debe exceder de 10 a 12 cm. De lo contrario, el aire cerca del piso difícilmente se calentará y la gente en la habitación será incómoda.

  • Cuando instale con sus propias manos, es recomendable seleccionar un radiador con una distancia central que corresponda exactamente a la distancia entre la tubería de suministro y el retorno. En la instalación no será necesario reducir / diluir las tuberías.

Radiador sólido o seccional a elegir.

La mayoría de los radiadores bimetálicos son seccionales. En tales construcciones, la conexión de secciones separadas es provista por niples de acero con diferentes hilos. Cuando el niple gira, las secciones se presionan firmemente unas contra otras, y las juntas especiales proporcionan un ajuste adicional.

Tal diseño modular permite unificar la producción. Basta con que el fabricante produzca secciones de cierto tamaño con una potencia térmica de unos 200 vatios. Luego, a partir de estas secciones, puede ensamblar un dispositivo de calefacción de cualquier potencia, todo depende de cuántas secciones se combinen.

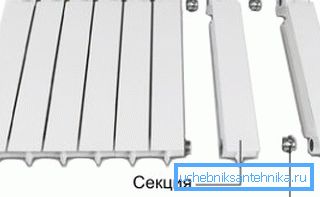

Secciones y niples visibles visibles con juntas.

La desventaja de una batería de este tipo puede considerarse un mayor número de conexiones. Debido a esto, la presión de trabajo es menor que la de los radiadores sólidos, y el riesgo de fugas cuando el martillo hidráulico es mayor.

Los radiadores de calefacción monolíticos bimetálicos son una construcción de una sola pieza, el principio de funcionamiento es el mismo, solo el colector está hecho de tubos de una pieza y se presionan las aletas de aluminio. Esto le permite aumentar la presión de funcionamiento en el sistema hasta 100 bar (a pesar del hecho de que para los de sección, el límite superior se considera de unos 35 bar). Para el resto de los parámetros (como la durabilidad, la transferencia de calor, los radiadores monolíticos no son inferiores a los radiadores de sección).

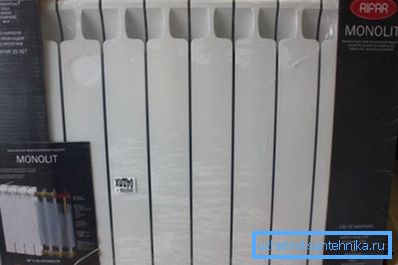

Radiador monolítico en el paquete.

Radiadores de los cuales el fabricante es mejor elegir

Si, por primera vez después de aparecer en el mercado, algunos fabricantes cometieron errores en la producción, ahora la mayoría de las compañías producen baterías de buena calidad. Los productos de Rifar (Rusia), Global y Sira (fabricantes italianos) son especialmente populares, los radiadores MARS (Corea del Sur) se mostraron bien.

Presta atencion El término "radiadores de calefacción reforzados bimetálicos" se puede encontrar, este término significa un dispositivo ordinario hecho de acero y aluminio, y mencionar el nombre "reforzado" en el nombre del fabricante simplemente enfatiza la resistencia de la estructura.

En principio, las características de la mayoría de las baterías bimetálicas son comparables: presión de trabajo 20-35 bar, temperatura del refrigerante 110-135 ° C, potencia térmica en el rango de 150-200 vatios. Pero al elegir la atención se debe prestar a parámetros adicionales, por ejemplo, el diámetro de los tubos de colector vertical.

En los sistemas de calefacción antiguos, no se recomienda instalar dispositivos de calefacción con un diámetro de tubo vertical de 6 mm (estos modelos se encuentran en la lista de productos de fabricantes italianos). La luz simplemente puede obstruirse y la salida de calor del calentador disminuirá.

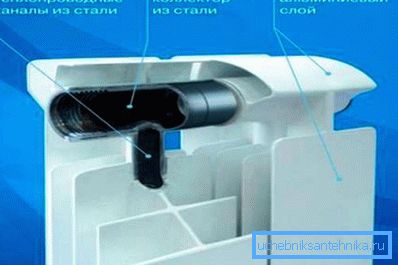

Es necesario prestar atención al diámetro de los tubos colectores verticales.

En principio, al elegir, basta con conocer el área de la habitación para conocer aproximadamente la potencia térmica requerida de la batería y tener una tabla con las características de los radiadores. Esto es suficiente para elegir su propio modelo.

En cuanto a la configuración, además del propio radiador suele incluir soportes para el montaje. Las instrucciones de instalación requieren que se fije el calentador en la pared, por lo que serán útiles. Dado el bajo peso de la batería, los soportes de piso se usan bastante raramente y solo en aquellos casos en los que no es conveniente hacer agujeros en la pared.

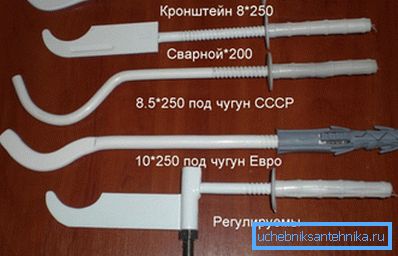

Diferentes opciones de montaje para radiadores.

Al final

Incluso los radiadores bimetálicos más baratos tienen una capacidad térmica suficientemente alta, lo que les permite ser utilizados en sistemas de calefacción de bajo presupuesto. El resto de la combinación de metales de diferentes tipos da un resultado excelente: los fabricantes lograron una alta transferencia de calor del calentador, al tiempo que reducían su peso. La durabilidad al mismo tiempo se mantuvo en un alto nivel.

El video en este artículo muestra el proceso de ensamblaje e instalación de un radiador bimetálico.
