Radiadores bajos - vistas e instalación

El sistema de calefacción de una casa o apartamento privado no está completo sin un elemento como un radiador. Es el intercambiador de calor principal entre el refrigerante que se mueve en el sistema y el aire en la habitación. Hoy hablaremos de lo que son los radiadores de bajo calentamiento para ventanas panorámicas.

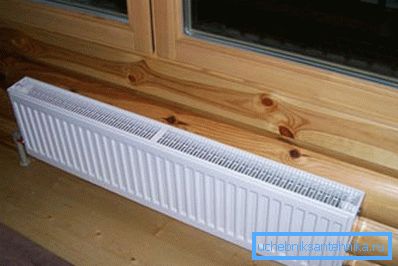

Foto de un intercambiador de calor bajo debajo de la ventana.

Tipos de intercambiadores de calor bajo

El uso de radiadores de baja altura, que no supera los 40 cm, se debe a una serie de soluciones arquitectónicas e interiores de los locales:

  1. La razón más común para elegir tales intercambiadores de calor - instalándolos directamente debajo de las ventanas grandes, que ocupan casi todo el espacio de la pared (ventanas panorámicas).
  2. Además, un radiador de baja calefacción puede reemplazar fácilmente los productos tradicionales de tamaño estándar, Reduciendo significativamente el espacio interno utilizado para esto.
  3. Esta opción es adecuada en el caso de calentar el ático cuando las baterías están ubicadas a lo largo de las paredes bajas o debajo de las aberturas de la ventana final.

Los principales materiales utilizados para la producción.

Actualmente, el principal criterio que separa a todos los modelos de radiadores bajos en el mercado es el material del cual están hechos. Junto con el tradicional, utilizado en el siglo pasado, hay nuevas especies con mejores propiedades de rendimiento.

Radiadores de hierro fundido

La historia más larga de uso son los elementos hechos de hierro fundido. Se distinguen por una alta transferencia de calor, enfriamiento y calentamiento a largo plazo, una gran masa y su baja resistencia a las cargas de choque.

El aumento de la rugosidad de la superficie interior de las secciones fundidas de la batería de hierro fundido contribuye a la acumulación de suciedad y depósitos de óxido en sus paredes, lo que con el tiempo reduce significativamente la transferencia de calor.

Presta atencion A pesar de la fluidez del hierro fundido, el fabricante fabrica intercambiadores de calor con una altura de al menos 390 mm. Esto se debe a las desventajas anteriores. Hay baterías, hechas a un nivel artístico suficiente, lo que le permite decorar las habitaciones interiores.

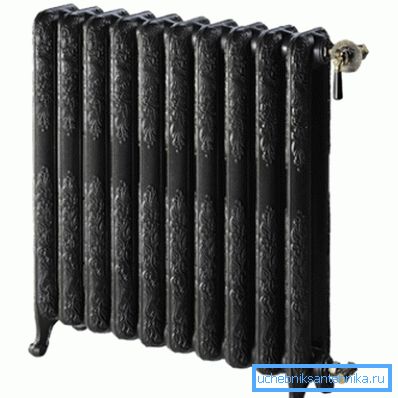

Aquí hay una decoración que se puede instalar en casa.

Intercambiadores de calor de acero

Los productos de esta aleación de hierro-carbono pueden ser más pequeños que el hierro fundido. Representan una estructura lamelar, que se basa en tuberías metálicas. Este aspecto reduce significativamente la cantidad requerida de refrigerante en el sistema y, como resultado, aumenta su eficiencia.

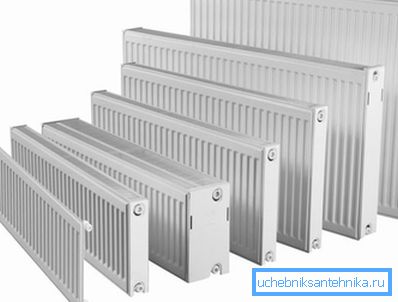

En la foto - baterías de panel de acero.

Los intercambiadores de calor de acero tienen una serie de aspectos positivos y negativos. Su masa es mucho menor que la del hierro fundido, son más compactas y tienen una gran transferencia de calor. Las desventajas incluyen la susceptibilidad a la corrosión y la pobre resistencia a los choques hidráulicos.

Los radiadores de acero de baja altura tienen poca capacidad de mantenimiento. Si una de las secciones daña una batería de hierro fundido, es fácil de reemplazar o quitar.

El producto de acero tendrá que ser reemplazado por completo, lo que dará lugar a costos adicionales. El precio de dichas unidades es uno de los más significativos del segmento.

Radiadores de aluminio

Los radiadores de aluminio bajo tienen un complejo de ventajas sobre sus competidores.

Ellos tienen

  • la masa mínima de todos los productos similares;
  • buena disipación de calor;
  • Y la plasticidad del metal permite obtener productos de formas elegantes.
El tamaño de los dispositivos no afecta a sus características.

Presta atencion El aluminio no tiene características de alta resistencia, lo que puede provocar la formación de fugas debido al golpe de ariete en el sistema, que se forma durante el llenado o el drenaje. La vida útil media de dichos productos no supera los 12-15 años. El costo de los radiadores de aluminio es bajo.

Baterías bimetálicas

Uno de los últimos tipos de calentadores, recomendado para su uso en sistemas de calefacción individuales de casas particulares, son las llamadas baterías bimetálicas. Se fabrican a base de tuberías de acero o cobre equipadas con placas de aluminio.

Durabilidad fiable de dos metales en dispositivos bimetálicos.

Sus ventajas incluyen las siguientes:

  • suficiente resistencia a la corrosión;
  • presión de trabajo significativa (hasta 100 atm.) que pueden soportar;
  • portador de bajo calor requerido para la calefacción.

Existen estructuras y desventajas similares:

  • menor transferencia de calor en comparación con los productos de aluminio;
  • Máximo entre todos los bajos costos del radiador.

Sistemas de calentamiento de paneles

En el caso de que decida obtener el sistema de calefacción de su casa completamente sin elementos visibles, los calentadores de panel pueden acudir al rescate. Estos son radiadores horizontales muy bajos. Su altura desde el suelo no supera los 20 cm con un grosor de 30 mm.

Tales productos están ubicados a lo largo de las paredes y están cubiertos con placas decorativas (paneles). Usando una opción similar, puede obtener un sistema de calefacción con una altura de 100 mm, funcionando de manera estándar con baterías altas. Las desventajas significativas de esta variante de calefacción son el alto costo y la inadecuación completa para la reparación.

Instalar la batería en el sistema.

Al elegir uno u otro tipo de radiador bajo, es necesario determinar sus parámetros, según el tamaño de la ventana y la transferencia de calor requerida. La longitud del intercambiador de calor debe ser igual al ancho de la abertura o superarla en 200-300 mm.

Teniendo la habilidad de poseer la herramienta necesaria, no es difícil conectar el radiador al sistema con sus propias manos.

La instrucción propuesta ayudará en esto:

  • determinar el tipo de sistema - uno o dos tubos;
  • Determine el esquema de conexión más óptimo: diagonal, unilateral o inferior;

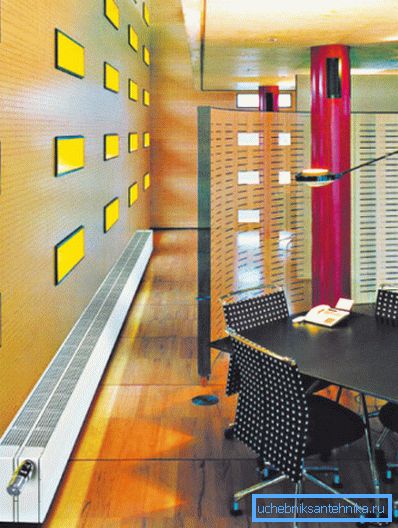

Elemento interior discreto
  • A continuación, instalamos grifos en las boquillas de entrada y salida, que permiten cerrar el suministro de refrigerante en caso de emergencia;
  • enrosque el grifo Mayevsky (arriba) y la tapa (abajo) en los orificios restantes.
  • el premontaje se puede realizar en seco, la conexión final se realiza con lino y pasta sanitaria;
  • Las baterías de varios metales se pueden conectar a los sistemas de calefacción de metal, metal-plástico y polipropileno.
Instalación en imágenes

Resumamos lo que se dijo

El fabricante produce radiadores de poca altura en cantidades suficientes y se utilizan ampliamente en diversos sistemas de calefacción. Más sobre este video lo diré en este artículo.
