Radiador de revestimiento inferior: características de

El suministro al radiador es de tres tipos:

  • lateral unilateral;
  • cruzar
  • ubicado abajo.

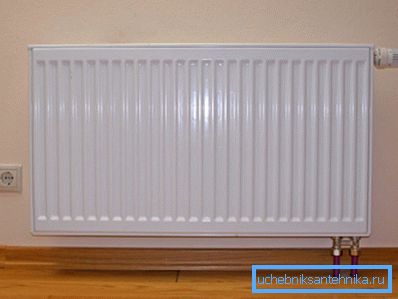

Panel de batería en el interior de la vivienda.
Esquema de instalación de dispositivos de calefacción.

Cada uno de los tipos enumerados tiene ventajas características y algunas desventajas que deben tenerse en cuenta al elegir el equipo de calefacción y al diseñar un sistema de calefacción.

  • Por ejemplo, el más común hoy en día es una conexión lateral unidireccional. Esto se debe en gran parte a la ubicación de las tuberías en los apartamentos con un diseño típico.
  • El método cruzado, como regla general, se utiliza para conectar dispositivos con una gran distancia al centro o un mayor número de secciones.
  • El método del piso es relevante en el caso de que conecte los dispositivos de calefacción a las tuberías, que se realiza desde abajo.

Por lo tanto, cada uno de los métodos enumerados anteriormente es relevante en relación con una situación particular. Consideremos con más detalle cómo se realiza la conexión de los radiadores con un suministro inferior.

Informacion basica

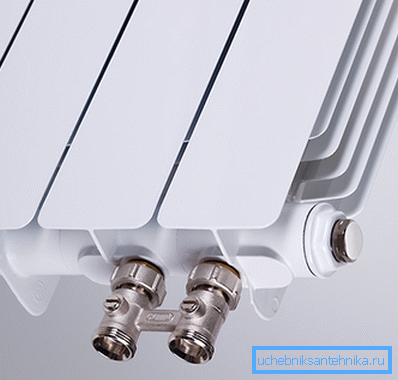

Este es el aspecto de los radiadores de aluminio con forro inferior.

Los radiadores de piso modernos con conexión inferior son relevantes si los tubos de calefacción se colocan debajo del piso. Debo decir que hoy, al organizar nuevos apartamentos y casas, en la mayoría de los casos se practica la colocación de tuberías ocultas, lo que significa que se necesitan dispositivos de calefacción para este tipo de conexión.

Importante: Habiendo elegido este método de instalación de dispositivos de calefacción, es necesario utilizar un nodo de conexión especial para los radiadores con conexión inferior. Este enfoque del trabajo de instalación evitará la amenaza de inundación en caso de accidente y pérdida de las conexiones herméticas.

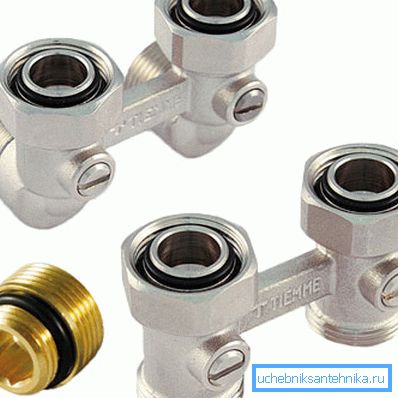

En el sitio de fotos para la conexión de tuberías.

Como ya se mencionó, cada método de conexión tiene no solo ventajas, sino también algunas desventajas. En este caso, la desventaja es la reducción de la eficiencia energética de la batería en aproximadamente un 10%, en comparación con los análogos conectados en un circuito diferente.

Sin embargo, la pérdida de eficiencia se puede compensar eligiendo el calentador adecuado. Se presenta una amplia variedad de baterías, que difieren en el tipo de materiales utilizados en la fabricación y en el grado de eficiencia energética.

Por lo tanto, para utilizar un sistema de calefacción autónomo con baterías conectadas desde abajo, no hacía frío en la habitación, debería comprar dispositivos de aluminio o metal que liberen el calor más intensamente.

¿Qué causó la necesidad de usar baterías con la conexión a continuación?

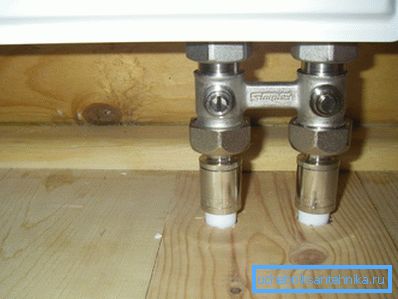

Montaje para la conexión de tuberías en estado montado.

Como ya se mencionó, la razón principal para la instalación de radiadores bimetálicos con conexión inferior es la ubicación de las tuberías debajo del piso. Pero resulta que esta no es la única razón.

El accesorio, realizado a continuación, se ve más estéticamente agradable que el lado o la cruz. El hecho es que el interior, diseñado de esta manera, se ve mucho más limpio y armonioso.

La conexión a la parte inferior es más práctica, ya que se puede hacer a mano usando un nodo especial o directamente. Si se utiliza un conjunto especial, la batería se puede desconectar del sistema sin la necesidad de drenar el agua. Esto es más que relevante si existiera la necesidad de reparar uno de los dispositivos con un sistema en funcionamiento.

La necesidad de conectarse desde la parte inferior puede deberse a las características de diseño de la propia batería. Por ejemplo, algunos modelos tubulares o de panel en la configuración estándar tienen entradas ubicadas no en los lados, sino en la parte inferior.

Importante: los accesorios estándar para el revestimiento inferior están equipados con dispositivos de calefacción de acero. Las baterías bimetálicas y de aluminio con el ensamblaje estándar requerido para la conexión a las tuberías desde abajo, en gran medida, no están completas. Como resultado, este nodo debe comprarse por separado y sujetarse a las ramas laterales inferiores provistas como estándar.

Tipos de calentadores

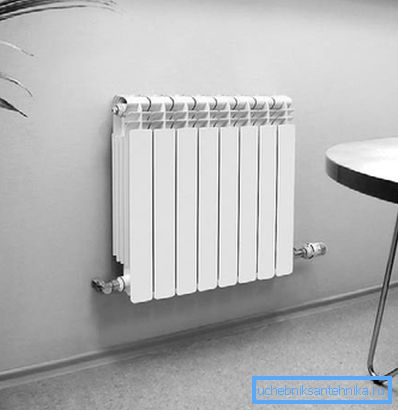

Un ejemplo de cómo se pueden instalar radiadores bimetálicos montados en la parte inferior.

En la configuración estándar, no todos los tipos de baterías están equipadas con todo lo necesario para una conexión inferior. Si elige calentadores que vienen equipados de fábrica con una unidad para conectar tuberías tendidas en el piso, es hora de prestar atención a los radiadores de acero con una tubería de suministro inferior.

Esta categoría de calentadores se ofrece a la venta por las siguientes modificaciones:

  1. Panel de baterías, que, de acuerdo con la configuración, se dividen en los siguientes modelos:
  • liso
  • perfil;
  • higienico

Los modelos de perfil son ampliamente utilizados en la vida cotidiana. Estos dispositivos son fáciles de reconocer por la caja en forma de caja con estampado en la parte frontal, en forma de rayas verticales. Esta modificación es popular porque su precio es el más asequible y, además, el estampado decorativo le da al dispositivo un atractivo especial.

Los modelos lisos e higiénicos son fáciles de identificar por la falta de estampado. Tales calentadores rara vez se utilizan en la vida cotidiana, ya que se instalan principalmente en instituciones médicas, edificios públicos, etc.

Las características características de estas baterías son su facilidad de cuidado, ya que son fáciles de limpiar del polvo y del lavado de diversos contaminantes.

  1. Las baterías tubulares, así como el panel, están hechas de acero, pero se ven más atractivas. Los tubos a partir de los cuales se ensambla el dispositivo de calentamiento son secciones combinadas a través de las cuales circula el refrigerante.

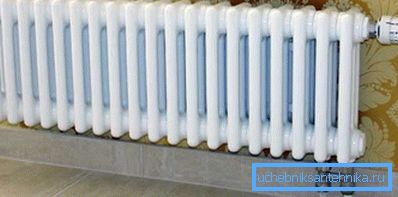

Batería tubular de acero

Dichos modelos en configuración estándar pueden equiparse con accesorios para la conexión a tuberías tendidas en el piso o en la parte inferior de las paredes.

¿Cómo puedo llevar el fondo del tubo?

Los radiadores de calefacción de aluminio y bimetálicos con una conexión inferior en la configuración estándar son raros y, por lo tanto, pueden requerir la adquisición de un nodo especial a través del cual se realiza la conexión.

En este caso, tenga en cuenta que la conexión inferior puede ser de los siguientes tipos:

  • Conexión unilateral, a la que se unen ambas tuberías, por un lado. Esta es la solución más popular, ya que las tuberías para flujo y retorno con forro oculto están dispuestas con un espacio de 10 a 20 cm. La ventaja de este tipo de conexión es la precisión de toda la estructura.
  • Unión versátil Implica conectar tuberías en lados opuestos de la batería. Una solución de este tipo se encuentra a menudo y a menudo está dictada por las características de configuración del sistema de calefacción.

Características del trabajo de instalación.

La instalación de dispositivos de calefacción y, por ejemplo, la instalación de radiadores bimetálicos con conexiones laterales no difieren mucho entre sí.

  • La batería se instala en soportes especiales, que se seleccionan de acuerdo con el tipo de radiador.
  • Al colocar la batería, asegúrese de que la separación desde la parte inferior no exceda los 20 cm, pero no menos de 10 cm. Si la separación es más pequeña de lo necesario, será difícil de limpiar. Si la separación es más grande de lo necesario, es posible la formación de áreas frías, lo que afectará negativamente la convección del aire.
  • Los accesorios se atornillan utilizando una cinta de humo como sello.

Conclusión

Por lo tanto, hemos considerado cuál es la instrucción de conectar los calentadores al suministro inferior. ¿Hay preguntas que necesitan aclaración? Encontrará más información útil al ver el video en este artículo.
