Radiador de cobre: ​​características de elección y

La principal característica de cualquier radiador de calefacción es su transferencia de calor, este parámetro es responsable de la eficiencia de la calefacción de espacios. Anteriormente, solo se utilizaba hierro o acero para la producción de baterías, luego aparecieron radiadores de aluminio, bimetálicos e incluso de cobre. Hasta la fecha, la elección es cada vez más comprar radiador de aluminio o cobre, los modelos de acero y hierro fundido han perdido algo de popularidad.

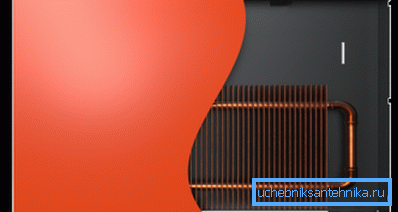

Radiador de cobre

Características de radiadores de calefacción de cobre.

Cada tipo de radiador tiene sus propias características:

  • acero - Se caracterizan por su alta resistencia, además, el acero es un material bastante dúctil, por lo que se toleran incluso los impactos de choque sin problemas. Por otro lado, la conductividad térmica del material es promedio y los problemas de corrosión no han desaparecido. Sin embargo, dado el bajo costo, esta es una opción aceptable para un sistema de calefacción de presupuesto;

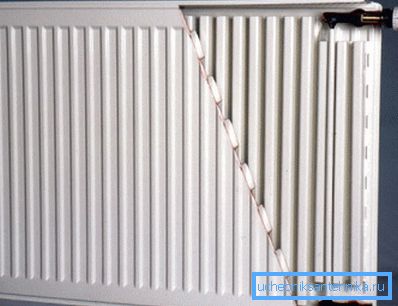

Radiador de acero convencional
  • baterías de hierro fundido - La principal diferencia con el acero es que estos calentadores son más masivos. El arrabio es frágil, pero en condiciones normales de funcionamiento puede durar más de una década;

Presta atencion Independientemente del tipo de radiador utilizado, la calidad del refrigerante es de gran importancia. Solo si está limpio y libre de impurezas podemos esperar un funcionamiento prolongado y estable del sistema de calefacción.

  • un poco más tarde apareció Radiadores de aluminio y cobre., Los metales no ferrosos comenzaron a utilizarse debido a su mayor conductividad térmica. Dicha batería se calienta rápidamente e incluso con tamaños pequeños es muy eficaz;
  • con el fin de reducir el costo se puede aplicar y combinación de diferentes materiales. Por ejemplo, acero + aluminio o cobre + aluminio. En este diseño, se utilizan tubos de cobre del radiador, pero las aletas están hechas de placas de aluminio. Debido a la conductividad térmica del cobre, es posible asegurar una alta transferencia de calor a las costillas incluso con un diámetro de tubo pequeño.

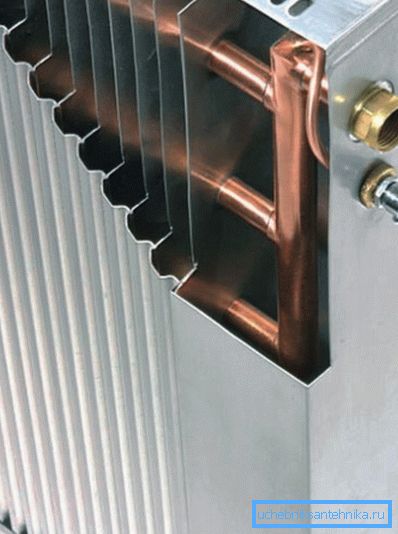

Se ve que los tubos son de metal, y las placas de aluminio.

Si el costo es elegido como el criterio principal, entonces los radiadores de acero y hierro fundido son los líderes.

Pero si las finanzas no son una debilidad, entonces es posible detenerse en los radiadores de cobre, además de la alta conductividad térmica, el uso de tales baterías permitirá:

  • No te preocupes por la corrosión, el cobre no se oxida;
  • Aumente la temperatura de funcionamiento del refrigerante. En un sistema de calefacción autónomo, es muy posible utilizar la temperatura de trabajo hasta la marca de 100-150? С. En general, el límite superior de temperatura se considera 250 ° C;
  • El cobre es un metal blando, por lo que incluso en una emergencia cuando el agua se congela en el sistema, existe la posibilidad de que el metal no se rompa, pero está un poco deformado;
  • la presión de trabajo en el sistema puede elevarse de manera segura a 15-16 atm;
  • Las ventajas incluyen el hecho de que el cobre es resistente a los choques hidráulicos, esto se debe a la ductilidad del metal.

Entre las deficiencias, solo podemos tener en cuenta el costo, el precio puede superar fácilmente los 10.000 rublos.

Leer más sobre radiadores de cobre.

Dado el costo de una batería de cobre, vale la pena averiguar más sobre si dichos gastos están justificados. Sí, y los fabricantes de publicidad brillante pueden estar un poco confundidos.

Entender los términos

El error principal de la mayoría de los materiales en los radiadores de cobre es que conceptos como la conductividad térmica, la capacidad térmica y la transferencia de calor se usan como sinónimos. De hecho, estas son características de la batería completamente diferentes.

La conductividad térmica del metal depende de la conductividad térmica. En el caso de las baterías, este parámetro no es particularmente crítico, un par de minutos no jugarán un papel especial. La inercia del calentador depende de la capacidad de calor, pero la salida de calor es responsable de la eficacia con la que la batería calienta la habitación.

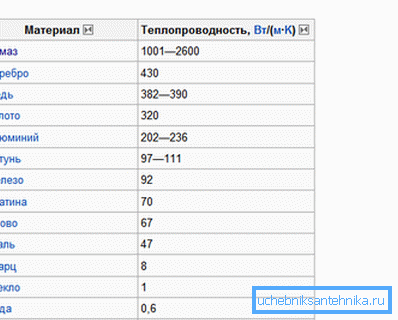

Comparación de la conductividad térmica de una serie de materiales

Por eso es difícil responder inequívocamente qué radiador es mejor que el aluminio o el cobre. Ambos son buenos, solo el cobre alcanza la temperatura de operación mucho más rápido que la contraparte de aluminio.

Presta atencion Una enorme batería de hierro fundido se enfriará mucho más lentamente que una bimetálica de pared delgada. Es decir, el radiador de hierro fundido tiene mayor inercia.

En el caso de la transferencia de calor, mucho depende del área de las aletas y del metal en sí. Y aquí el aluminio es comparable al cobre.

Es por eso que los radiadores de cobre y aluminio son tan populares. Cuestan menos que el cobre total, pero no son muy inferiores a ellos en términos de eficiencia.

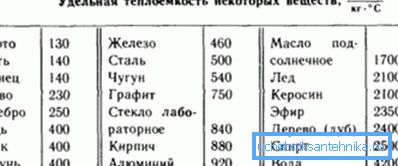

Comparación de la capacidad de calor

En general, la cuestión de comparar diferentes tipos de radiadores es bastante sutil. Por lo tanto, al elegir, vale la pena centrarse en la capacidad térmica de la sección y en parámetros tales como la presión de funcionamiento en el sistema, la temperatura del refrigerante, etc. Todas estas características se indican en la documentación del radiador de calefacción.

Tipos de dispositivos de calentamiento de cobre.

El principio de la batería clásica de hierro fundido es que el agua pasa sucesivamente a través de todas las secciones, el metal se calienta y, debido a la transferencia de calor desde la superficie de la batería, la habitación se calienta.

Los radiadores de calefacción de cobre están dispuestos de forma un poco diferente, tales opciones son posibles:

  • En el tubo hay nervaduras en forma de placas planas. El refrigerante, que pasa a través del tubo de suministro, calienta las aletas del radiador, y emiten calor a la habitación;
Las aletas de cobre se utilizan para aumentar el área de transferencia de calor.

Presta atencion Externamente, este diseño no se ve muy bien, por lo que el diseño se cierra en la parte superior con una carcasa decorativa con ranuras para la transferencia de calor.

  • También se pueden utilizar registros de tubos de cobre. En este caso, el calor se transfiere desde la superficie de las tuberías a través de las cuales pasa el refrigerante, por lo que el consumo de cobre es mayor que en la primera construcción.

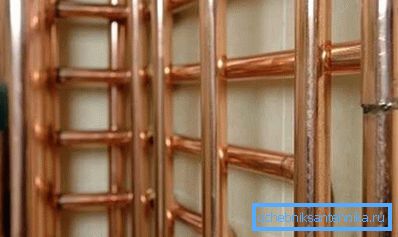

Ejemplo de tubo de cobre

Características de la selección y funcionamiento de los radiadores de cobre.

La elección a favor de un calentador de cobre plantea una serie de requisitos para el sistema de calefacción:

  • Mayores requisitos para la calidad del refrigerante. En particular, la presencia de partículas sólidas en el agua es inaceptable. A lo largo de los años de funcionamiento, el metal blando puede simplemente limpiarse, y una pared más delgada puede no resistir la presión de trabajo en el sistema; en este caso, la reparación de los radiadores de cobre es imposible;
  • Si se instalan baterías de cobre en el apartamento, entonces las tuberías, como regla, también son de cobre. Si no, entonces es necesario tener en cuenta la compatibilidad de los metales en la elección de las válvulas. En particular, no es deseable que el cobre entre en contacto con el acero, como resultado de la reacción electroquímica que tiene lugar, la vida útil disminuirá varias veces.

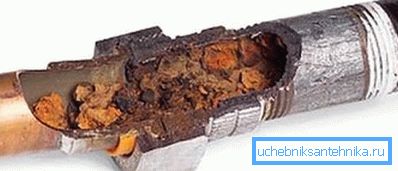

En la foto - un ejemplo de un compuesto de cobre y aluminio.

Con respecto a la parte técnica de la cuestión, la selección se realiza en la potencia térmica, y solo así se considera la parte estética de la cuestión.

Para esto necesitas:

  • calcular el área de la habitación en m2. Además, guiado por el requisito promedio de 100 vatios de la potencia térmica del calentador por 1 mcalcular la potencia requerida del radiador;

Presta atencion La relación indicada es válida para techos con una altura de 2,7 m; para una mayor altura, el resultado se puede aumentar en aproximadamente un 10-15%.

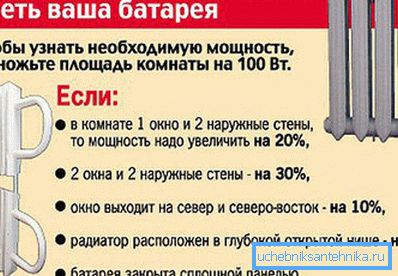

Recomendaciones para la selección del radiador, dependiendo de las condiciones específicas.
  • En la documentación del radiador, se debe indicar la salida de calor de una sección. En base a estos datos, calculamos el número requerido de secciones. Al mismo tiempo, los radiadores de aluminio y un intercambiador de calor de cobre permitirán elegir un dispositivo que es significativamente más pequeño, al tiempo que mantiene la igualdad en la potencia térmica con radiadores de acero y hierro fundido más masivos.

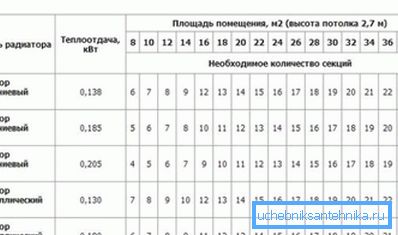

Un ejemplo de la selección de radiadores para diferentes áreas de la sala.

Batería de cobre hecha en casa

Producir de forma independiente un análogo completo del radiador de fábrica es casi imposible. En particular, será difícil realizar las aletas, mientras se logra una alta transferencia de calor desde la tubería de transferencia de calor a las aletas. Sin embargo, puede intentar hacer un registro de los tubos.

La efectividad de tal dispositivo, por supuesto, será cuestionable (la pequeña área de la superficie es la culpable de todo), pero la apariencia será excelente. Entonces, considere que esta opción es solo como un llenado efectivo de un nicho vacío en la casa, el registro no puede reemplazar el 100% de las baterías compradas.

En cuanto al proceso de fabricación en sí, se pueden hacer varias recomendaciones generales:

  • Para la conexión de elementos se puede aconsejar la soldadura. No es deseable doblar los tubos, ya que esto conducirá a una disminución en el espesor de la pared, no se sabe si puede soportar la presión en el sistema;
  • todas las tuberías deben ser perfectamente planas, puede arreglarlas previamente en el árbol;
  • comprobación obligatoria de fugas;
  • Como tratamiento de acabado, es recomendable barnizar los tubos, gracias a los cuales se puede ocultar el registro y utilizarlo como decoración de la habitación.

Por supuesto, tal análogo de la batería, creado a mano con energía térmica, será inferior a las baterías de fábrica. Pero esas cosas se crean más por amor a la creatividad que por el frío de la casa.

Al final

El uso de metales con alta conductividad térmica ha sido adoptado por los fabricantes de radiadores de calefacción. Esto le permite aumentar la velocidad de calentamiento del calentador, y la combinación de metales reduce el costo de la batería y mantiene las características de alto rendimiento.

Incluso puede intentar crear un radiador de cobre con sus propias manos, ciertamente no alcanzará la eficiencia de los modelos comprados, pero se verá bien en la casa como decoración de interiores.

El video en este artículo muestra un dispositivo de radiador que usa tubos de cobre y aletas de aluminio.
