Radiador de calefacción de bricolaje: preparación y flujo de

Aunque en nuestro tiempo hay muchas opciones diferentes en el mercado, a veces es necesario hacer un diseño para una habitación específica o construir una batería para un garaje o una dependencia para ahorrar dinero. En este artículo describiremos cómo hacer un radiador confiable y duradero en casa, el proceso es bastante simple, pero requiere ciertas habilidades y la presencia de algunos equipos.

En la foto: si lo desea, puede construir un diseño muy original e inusual.

Lo que se necesita para el trabajo.

Para empezar, averigüemos qué necesita tener a mano para hacer frente al trabajo, las construcciones de este tipo se denominan registros de calefacción, pueden tener diferentes tamaños y configuraciones, y de acuerdo con esto, la lista de cosas que se pueden cambiar:

Maquina de soldar Dichas estructuras se realizan con la ayuda de la soldadura, cualquiera de las opciones utilizadas en nuestro tiempo servirá, lo principal es que se puede utilizar para soldar elementos de acero. Si no tiene las habilidades de un soldador, puede preparar todo lo que necesita e invitar a un especialista durante unas horas para soldar todos los elementos que necesita para prepararse para ahorrar tiempo.
Materiales para la produccion Hay dos opciones principales: tubos redondos o con forma. Los diámetros de los elementos pueden ser diferentes según el propósito de uso y el tamaño de la habitación, la longitud de las piezas también puede variar, aunque puede ordenar el corte en piezas de la longitud deseada al comprar productos, el precio del servicio es bajo, pero puede ahorrar tiempo. Para los puentes, si están disponibles, se utilizan tuberías más delgadas.
Búlgaro Este dispositivo le permite realizar una serie de trabajos de metalurgia: corte, esmerilado, esmerilado, procesamiento de colillas y mucho más. Lo más importante es abastecerse de los suministros necesarios: ruedas de corte, círculos de barrido y también discos de esmerilado o de alambre.
Dobladora de tubos Necesitará este dispositivo si desea realizar un registro de calentamiento de la bobina u otra versión original, de nuevo, puede solicitar una curva de tubería en el taller de metalurgia
Parece un doblador de tubos para tubos perfilados, un dispositivo para productos de forma redonda tiene una configuración diferente

Sugerencia Cuando compre todo lo que necesita, no se olvide de los medios de protección: es imposible cocinar metal sin una máscara especial, y se necesita un traje especial para protegerse contra las chispas calientes.

Descripción del flujo de trabajo

Para que el resultado de su trabajo sea confiable y efectivo, vale la pena llevar a cabo una capacitación de alta calidad y llevar a cabo cuidadosamente el escenario principal. Cualquier error puede llevar a consecuencias negativas.

Preparacion

Es importante pensar en cada detalle para que el resultado satisfaga al máximo sus necesidades y garantice una alta calidad de calefacción.

Para ello es necesario realizar las siguientes actividades preparatorias:

  • Para determinar qué capacidad de equipo necesita, no calculará las cifras exactas, pero tomará como base el hecho de que 20 metros de una tubería de acero con un diámetro de 25 mm es equivalente a una batería de hierro fundido por 9 secciones. El principio de funcionamiento del radiador es simple: el refrigerante calienta el metal, lo que emite calor a la habitación, por lo que cuanto mayor es el área de construcción, mayor es su potencia.

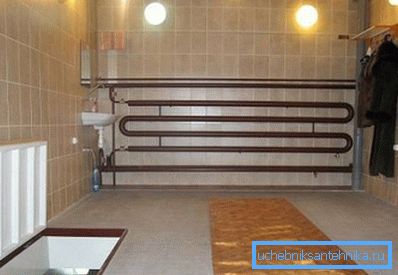

El diseño hecho en casa siempre es mucho más de fábrica debido al bajo rendimiento de transferencia de calor.
  • A continuación, debe seleccionar la configuración del producto, puede ser seccional, bobina o para representar una espiral. Algunos artesanos experimentados pueden crear objetos de arte reales a partir de una tubería, que servirá simultáneamente como un radiador. También debe elegir el material a partir del cual se realizará el registro, la mayoría de las veces es un tubo redondo o con forma.

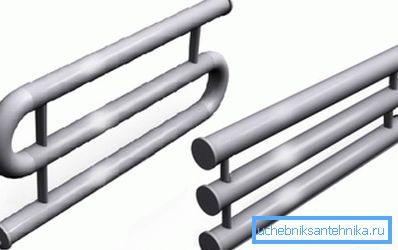

Las opciones de configuración más populares y comunes.
  • Si consideramos en qué consiste el radiador de calefacción en el diagrama anterior, se puede ver que, además de los elementos principales, se incluyen puentes en el diseño. También es necesario hacer cubiertas en los extremos, y el revestimiento de la tubería, además, en la parte superior de la construcción, es necesario colocar una grúa Mayevsky para que el sistema se abra al aire libre, todas las piezas de repuesto para los radiadores se pueden comprar en el taller de plomería.

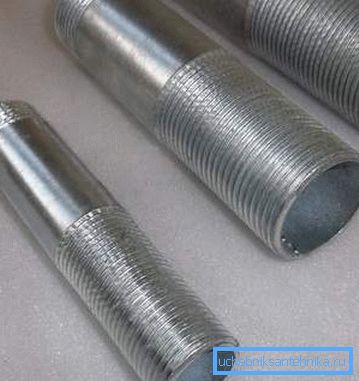

Puedes comprar brotes, soldarlos en los extremos y tendrás un hilo conveniente para conectar

Presta atencion No olvide traer el tubo para conectar el radiador después de su instalación, ya que más adelante este proceso será mucho más difícil.

Flujo de trabajo

Las instrucciones para el trabajo son las siguientes:

  • En primer lugar, se preparan todos los elementos de la longitud requerida..
  • A continuación, debes cortar los jumpers para el diseño., el espacio entre las tuberías debe ser igual a su diámetro o ser un máximo de 50 mm mayor que esta cifra.
  • También es necesario cortar talones, La forma y el tamaño de los cuales dependen de la configuración de la tubería utilizada, para estos elementos se recomienda utilizar una lámina de metal con un espesor no inferior a 3 mm.
  • Luego en las tuberías principales se colocan marcas de puentes.. Es importante que este trabajo se realice con precisión y precisión, de lo contrario, el diseño resultará sesgado.
  • También es importante cortar cuidadosamente los orificios para los dinteles., al mismo tiempo, recuerde que en los elementos superior e inferior habrá agujeros en un lado y en el centro, en ambos lados. El corte se puede hacer como máquina de soldar, y la amoladora, aunque la segunda opción es menos conveniente.
  • La siguiente etapa es la colocación de elementos estructurales sobre una superficie plana., esto es necesario para emparejarlos con precisión. A continuación, los puentes se aplican como deberían, si todo es normal, puede comenzar a pegar en cada elemento soldando. Cuando todos los saltadores están atascados, puedes comenzar a escaldarlos donde puedas.
  • Después de eso, la construcción se coloca verticalmente, y todos los elementos se sueldan como debe ser.. Luego puedes voltear el radiador para que la escoria caiga dentro.

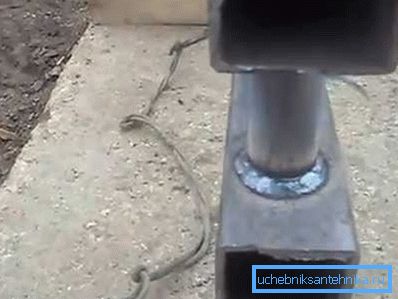

La calidad de las costuras debe ser lo más alta posible.
  • Después de los puentes, puedes empezar a soldar los enchufes., Si se ubican conclusiones, en primer lugar las hacen. Los enchufes primero se agarran, y luego se escaldan bien alrededor del perímetro.
  • En la parte superior se encuentra la grúa Mayevsky., También es mejor ponerse el sgone.
  • Un elemento importante del diseño son los soportes., Como el sistema tiene un peso considerable, deben ser duraderos.
  • Por último, todas las costuras se recortan con una lijadora., para que el diseño se vea lo más limpio posible.
  • También se requiere para comprobar la estanqueidad del radiador, Para ello, se llena de agua y todas las conexiones se inspeccionan cuidadosamente. No debe haber fugas.
Si lo desea, puede pintar los elementos de pintura del radiador.

Conclusión

Es posible hacer un radiador de calefacción hecho en casa solo con el uso de equipos especiales, por lo que si no lo tiene, es más fácil invitar a un especialista y solicitar una producción. El video en este artículo le dará más información sobre el tema en cuestión.
