Radiador de acero tipo 11: características operativas y

Actualmente a la venta es una amplia gama de baterías de acero de calefacción. Estos productos se distinguen por sus dimensiones, configuración, parámetros de potencia, diagrama de cableado, color, precio y otras características.

Entre la amplia gama de estos dispositivos, las baterías de panel del undécimo tipo son de particular interés. La relevancia de estos dispositivos se explica por la excelente apariencia, las dimensiones compactas, los indicadores de potencia aceptables y, por supuesto, un precio asequible.

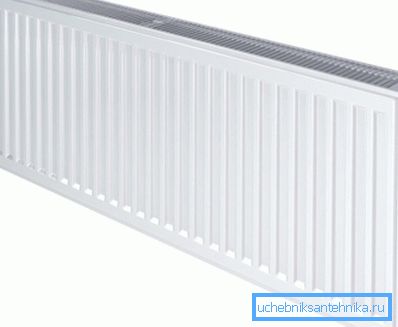

Radiador delgado, ligero y con estilo tipo 11

En este artículo analizaremos las características técnicas y operativas de este equipo y también compararemos estos parámetros con los de otras baterías.

Características de diseño

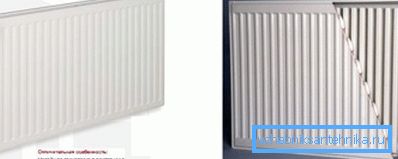

Radiador y su dispositivo constructivo.

El radiador de panel de acero tipo 11 es un equipo de calefacción de una sola fila, equipado con un convector, que está soldado al lado posterior del panel. El número 11 en la etiqueta representa un panel y un convector.

Debido a las características de diseño, el lado frontal tiene las dimensiones de un calentador de pleno derecho, mientras que el grosor del dispositivo es de solo 47-50 mm. Características de diseño del alcance predeterminado de dichos dispositivos. Estos calentadores se utilizan tanto para el propósito previsto como para elementos decorativos de la comitiva.

De acuerdo con que los paneles planos y ordenados pueden hacer que el interior sea más elegante.

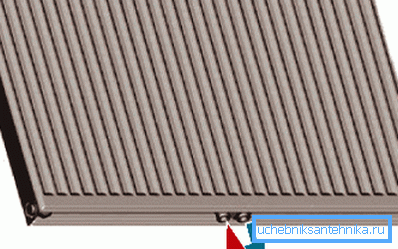

El esquema de los tubos de revestimiento inferior.

Una característica importante a considerar al elegir las baterías es la distancia del centro, es decir, el espacio entre la abertura lateral superior e inferior. En el surtido de calentadores tipo undécimo, hay modelos con 700, 600, 500 y 300 mm. La longitud puede recoger la batería desde 40 cm a 3 metros.

La mayoría de las baterías de este tipo se venden con una disposición estándar de agujeros tecnológicos, es decir, 2 arriba y 2 abajo. Hay modificaciones diseñadas específicamente para la conexión al revestimiento inferior de las tuberías. Tales modificaciones son muy populares en el diseño de modernos apartamentos y casas de campo, donde las tuberías se suministran ocultas debajo del piso.

Características operativas

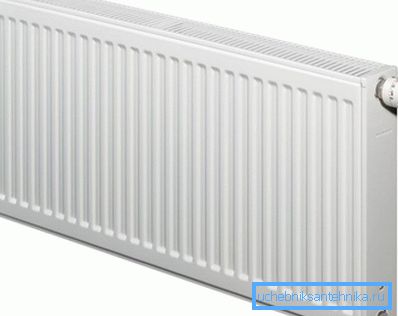

En la foto, un dispositivo de calefacción con un termostato instalado.

Entre las ventajas de los radiadores de panel del undécimo tipo, cabe destacar:

  • Atractivo desde el punto de vista estético. Debido a la integridad del diseño. Una placa sólida con un elegante estampado en la parte frontal se ve mucho más moderna y limpia en comparación con los calentadores seccionales arcaicos. Es por eso que muchos diseñadores nacionales de diseño de interiores en estelas de alta tecnología están tratando de usar estos dispositivos.
  • Eficiencia, Como estas baterías calientan rápidamente el aire de la habitación, el resultado es que el sistema de calefacción autónomo funciona en un modo económico.

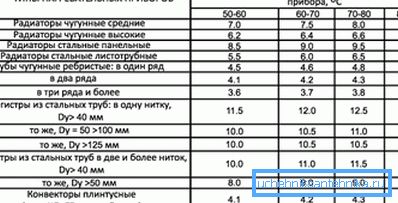

Tabla de eficiencia energética de radiadores estructuralmente diferentes.

El dispositivo se caracteriza por una alta transferencia de calor, que se debe en parte a la presencia de un convector. Además, el acero se calienta más rápido que el hierro fundido.

Importante: Para que estos radiadores demuestren completamente su eficiencia energética, el sistema debe estar equipado con un termostato que encienda y apague la caldera cuando sea necesario.

  • Sencillez y facilidad de mantenimiento, ya que el panel frontal es fácil de limpiar de la suciedad. El hecho es que la superficie de las baterías del panel tiene un recubrimiento brillante especial de laca protectora. Para borrar incluso la suciedad seca, es suficiente limpiar la superficie con un paño húmedo y esto será suficiente.
  • Instrucciones de instalación simples, debido al hecho de que el dispositivo adquirido está casi listo para instalarlo con sus propias manos. El radiador es un panel único que, a diferencia de las contrapartes de sección, no necesita ser desmontado o extendido. Para realizar la instalación con éxito, basta con comprar un kit universal que contenga soportes, dos tapones de paso y dos tapones.
  • Bajo peso y, como consecuencia, posibilidad de instalación en diferentes superficies. Supongamos que decide construir un sistema de calefacción no en un apartamento nuevo o en una casa de campo moderna, sino en un Khrushchev típico, donde la densidad de las paredes no es demasiado alta. No se recomienda colocar radiadores pesados ​​sobre superficies sueltas, ya que su peso es alto. Pero una batería de panel ligero en tales casos es la opción óptima, ya que no ejercerá una carga excesiva en la pared.

Importante: Debido al pequeño peso de estos dispositivos de calefacción, se utilizan comúnmente en la disposición de las casas de armazón y las cabinas de troncos.

Las principales diferencias del undécimo radiador respecto a los análogos de panel de los tipos 22 y 33.

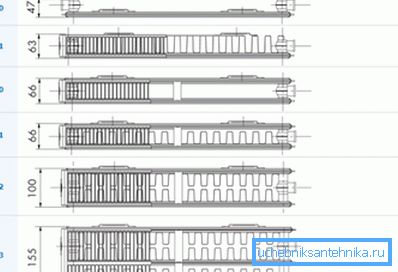

Diagrama comparativo de los dispositivos de calentamiento del dispositivo.

Existen pocas diferencias entre las modificaciones enumeradas, pero lo son y son significativas.

De acuerdo con las normas internacionales generalmente aceptadas, el primer dígito en el marcado de las baterías de acero indica el número de paneles utilizados en el diseño. Por lo tanto, en el undécimo tipo, este es un panel, mientras que el tipo 22 es dos paneles y, en consecuencia, el tipo 33 es tres paneles.

La segunda diferencia es el segundo dígito, que indica el número de convectores utilizados.

El convector, en este caso, es una bobina tubular que está soldada al panel o encerrada entre dos paneles muy próximos entre sí. Es fácil comprender que el undécimo tipo está equipado con una bobina, mientras que en el tipo 22 hay dos bobinas, y en el tipo 33 hay tres bobinas.

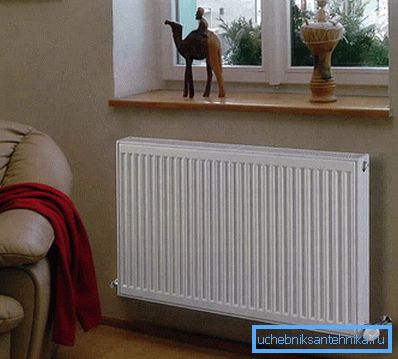

Panel radiador en interior clásico.

En teoría, cuanto más convectores, mejor, ya que el aire caliente circulará más rápido dentro de la habitación climatizada. Por otro lado, las dimensiones del convector y su eficiencia deben corresponder a las dimensiones del panel principal. En dispositivos del undécimo tipo, esta combinación es aceptable y la presencia de un convector es más que suficiente con un grosor del dispositivo de no más de 5 cm.

Por cierto, junto con las modificaciones enumeradas, hay dispositivos del tipo 20. En estas construcciones solo se utilizan paneles calefactores sin convector. Por supuesto, tales baterías pierden significativamente el undécimo tipo en términos de eficiencia energética. Pero los equipos sin un convector integrado tienen una ventaja importante, es decir, acumulan menos polvo.

Conclusión

Por lo tanto, hemos considerado las principales características del dispositivo de calefacción, que puede utilizar al organizar un apartamento o una casa de campo. Se puede encontrar más información útil al ver el video en este artículo.
