Radiador casero: métodos de fabricación actuales y métodos

02-07-2018
Calefacción

A pesar del hecho de que el precio de una batería de calefacción moderna no es tan grande, puede hacerlo sin comprar tales dispositivos, ya que usted mismo puede hacer frente a su ensamblaje.

En este artículo hablaremos sobre cómo y con el uso de qué materiales pueden fabricarse las baterías hechas en casa, lo que en términos de eficiencia energética prácticamente no será inferior a los análogos de fábrica.

Evaluación de sus capacidades.

Está claro que no todas las personas podrán ensamblar un radiador de aceite hecho en casa, tal construcción es difícil, pero hacer un dispositivo a través del cual el agua circule como un refrigerante no es tan difícil.

Por el principio de acción, los dispositivos de calefacción caseros tampoco difieren de los análogos de fábrica, sin embargo, no se recomienda instalar estos productos en sistemas centralizados con alta presión.

Registro de calefacción - la base de diseños de fabricación propia.

Radiadores de calefacción de tuberías hechos en casa: este es el tipo más común de dispositivos de calefacción hechos a mano. Y esto no es sorprendente, ya que es un orden de magnitud más fácil para soldar un sistema hermético de una tubería en un orden de magnitud que para fabricar un dispositivo de calefacción utilizando la tecnología de fábrica.

Los productos ensamblados en base a una sola tubería o una combinación de tuberías se denominan registro. El registro es un sistema hermético a través del cual circula uno u otro refrigerante. La eficiencia energética del registro está determinada por el diámetro y la configuración de las tuberías, así como por el material del cual están hechas.

La práctica de ensamblar radiadores con sus propias manos muestra que la solución más adecuada es el uso de tubos de acero de pared lisa con un diámetro de sección transversal interno de 32 a 200 mm. Para lograr un área de intercambio de calor máxima mientras se mantienen las dimensiones compactas, el dispositivo tiene la forma de una bobina o el registro se realiza en sección.

La elección de los tubos de acero para el trabajo de instalación no es accidental, ya que son fáciles de cocinar con máquinas de soldadura domésticas.

Consejo: para hacer un registro, no es necesario ir a la base de metal para comprar tuberías nuevas. Después de todo, para realizar el trabajo planificado, puede usar tuberías viejas que no tienen defectos visibles causados ​​por deformaciones mecánicas o corrosión.

Configuración de dispositivos caseros.

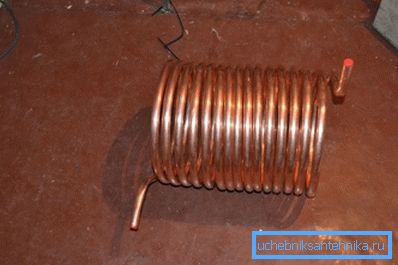

Bobina de tubo de cobre

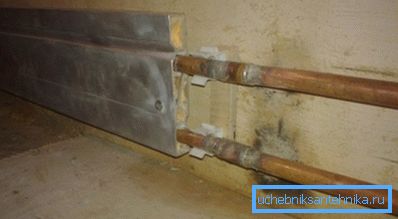

Los radiadores de calefacción hechos en casa hechos de cobre o acero se pueden hacer en dos opciones de diseño:

  • Registros seccionales que consisten en tubos rectos de gran diámetro con tapones sellados en los extremos conectados por tubos con un diámetro transversal más pequeño.

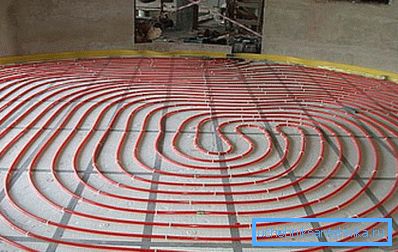

  • La serpentina se registra con una forma de S o una configuración más compleja.

Importante: para una transferencia de calor óptima, la configuración del registro de bobinas debe tener una distancia entre tuberías adyacentes 5 cm más grande que su diámetro.

Consideremos con más detalle las características estructurales de las configuraciones enumeradas:

  • El registro seccional consta de varios tubos dispuestos horizontalmente.

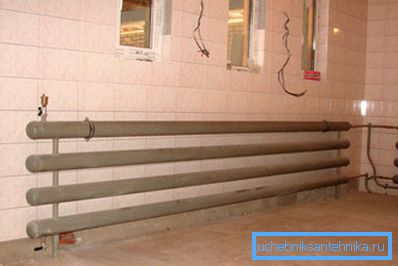

En el registro seccional de fotos.

Para la circulación del refrigerante, los elementos horizontales del registro están interconectados por tuberías de un diámetro menor. Como resultado, el refrigerante comienza a moverse a lo largo del tubo superior, llegando al tubo de conexión, a través del cual fluye hacia la sección aguas abajo, y así sucesivamente.

En la versión de fábrica, tales construcciones están hechas para entradas de calefacción y otras instalaciones auxiliares, donde la estética del aspecto del dispositivo no es tan importante.

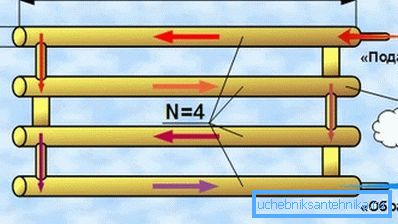

El principio de la sección de registro.

Las conexiones de entrada y salida se realizan roscadas. En algunos casos, para acelerar el trabajo de instalación, las tuberías simplemente se sueldan firmemente.

La ubicación de los tubos de transición se elige lo más cerca posible del final de la sección. Esto se hace para una mejor circulación del refrigerante y para asegurar una mayor resistencia de la estructura compuesta.

Los materiales óptimos para los registros seccionales de autoensamblaje son tubos de acero galvanizado con un diámetro interior de 76-160 mm. El diseño debe hervirse para que la hermeticidad de las costuras se mantenga a una presión de funcionamiento de hasta 13 atm.

Importante: La configuración óptima del registro es la construcción en la que no hay más de 3 secciones horizontales. La acumulación excesiva de secciones conducirá a una disminución en la eficiencia de la circulación del aire caliente dentro de la habitación.

  • Los registros de bobinas son estructuralmente similares al análogo de selección. La principal diferencia radica en el hecho de que la función del puente aquí se realiza mediante la flexión de la tubería principal.

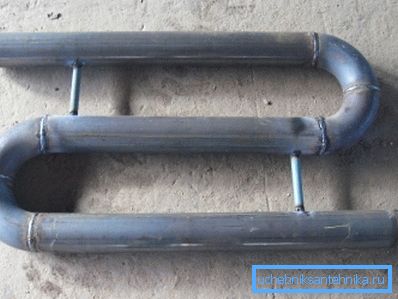

Bobina soldada de tubos de acero y accesorios.

Un inconveniente importante de las estructuras de la bobina es la dificultad de autoensamblaje, ya que es difícil doblar tuberías de gran diámetro y, por lo tanto, es necesario hervir dos rodillas en cada curva.

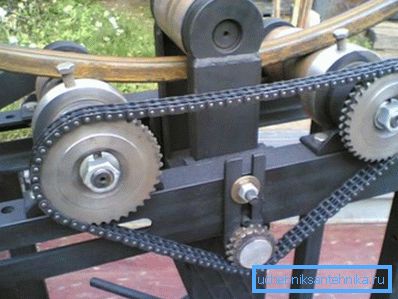

Para hacer radiadores caseros de calefacción de una tubería de perfil se requerirá una máquina dobladora

Como resultado, la estructura soldada se complica por la gran cantidad de costuras, que pueden afectar negativamente la durabilidad y la estanqueidad del registro.

Sin embargo, la configuración en forma de S de los registros es un orden de magnitud más eficiente que las secciones horizontales, ya que las partes horizontal y vertical del radiador participan en el calentamiento del aire de la habitación. Además, debido al diámetro constante en los radiadores de bobina, la resistencia hidráulica es significativamente menor que en las contrapartes en sección.

Selección de materiales

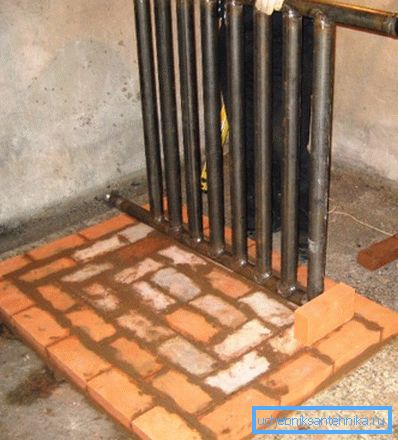

Copia casera con secciones verticales.

La duración de la vida útil, la transferencia de calor y, finalmente, el precio de un radiador de fabricación casera depende en gran medida de la exactitud de la selección de los materiales de producción.

La elección de los materiales de producción se realiza de acuerdo con criterios tales como la facilidad de mecanizado, la simplicidad y la calidad de la soldadura, la resistencia a los procesadores de corrosión y el precio. Además, si el radiador se va a utilizar en el baño como secador de toallas, el tubo debe verse bien.

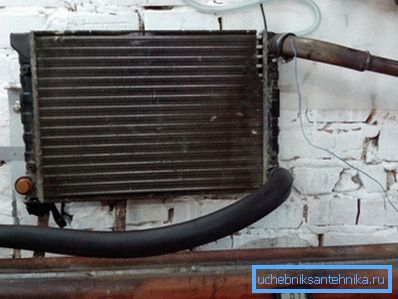

Calentador de garaje hecho en casa de un radiador de coche

La conclusión puede ser la siguiente:

  • Al ensamblar dispositivos de calefacción para operación y en porches, garajes y otros cuartos de servicios, es recomendable usar tuberías de paredes lisas de acero estructural ordinario de grado St-3.. El grosor de la pared debe ser de 2 mm, tanto para la resistencia de toda la estructura como para la mejor calidad de la soldadura.
  • Para montar un toallero con calefacción, es recomendable comprar tubos de acero inoxidable más caros AISI 304 (designación de pasaporte 08Х17М10). Como resultado, una bobina confeccionada, en condición de un ensamblaje de alta calidad, se verá genial debido a la superficie brillante y al mismo tiempo durará un orden de magnitud más largo que el análogo ensamblado del metal negro debido a una mayor resistencia a la corrosión.

Las instrucciones de montaje para el radiador también dependen del tipo de materiales utilizados. Por ejemplo, los tubos hechos de acero estructural convencional se cocinan con electrodos convencionales. Para el ensamblaje de estructuras de acero inoxidable, es mejor usar soldadura de argón, ya que el uso de electrodos convencionales no permitirá obtener una costura limpia y atractiva.

Conclusión

Entonces, descubrimos qué tipos de radiadores caseros puedes montar tú mismo. Además, aprendimos con el uso de qué materiales se deben ensamblar. Las cosas son simples, queda por comprar los materiales necesarios y montar el calentador con sus propias manos.

¿Tiene alguna pregunta que requiera explicaciones adicionales? En este caso, recomendamos ver el video en este artículo.
