Qué tuberías utilizar para un suelo de agua caliente: una
Las innovaciones modernas en el mercado de la construcción le permiten hacer apartamentos o casas mucho más cómodos. Y especialmente aquí se destacan los sistemas de agua de pisos cálidos, que se ensamblan a partir de diversos materiales. Y, por regla general, en este caso, los momentos más difíciles para una persona sin experiencia son el cálculo de la tubería para un suelo de agua caliente y la elección de su tipo.

En este artículo entenderemos estos problemas y, además, consideraremos brevemente cómo se montan estas estructuras con sus propias manos.
Empecemos por el punto más importante.
Tipos de tubos

Para mayor comodidad, las características y tipos de tuberías se presentan en la tabla comparativa:
Tipo de producto | Características especiales |

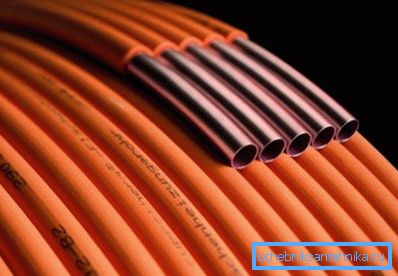

1. Cobre. | En principio, es un material excelente, porque el cobre es largo, no se oxida y tiene buena resistencia. En el caso de una carga mecánica, el tronco se doblará más probablemente que aparecerán orificios o grietas en él. En Europa, es el tipo de material más popular para la fabricación de tales estructuras. Pero la ventaja más importante del cobre es un excelente nivel de conductividad térmica. Y esto significa que sus pisos se calentarán lo más rápido posible. En cuanto a las deficiencias, en este caso es probablemente una: es un precio bastante alto de las “pistas” de cobre. |

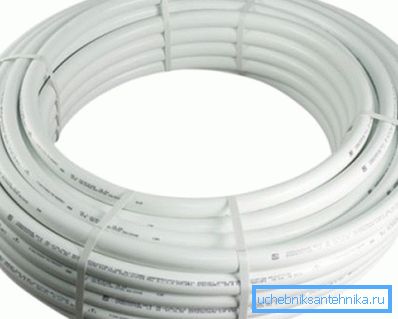

2. Metal-plástico. | Una gran opción para un presupuesto medio. El producto es un tronco de varias capas: plástico en la parte superior y aluminio en el interior (por cierto, este metal se expande ligeramente cuando se calienta). Una estructura de este tipo permite que el piso cálido sea lo suficientemente fuerte y que no se "sobrecargue" desde el interior con varios crecimientos. |
3. Polipropileno. | Tales tuberías de agua para pisos cálidos rara vez se usan, porque no se doblan muy bien. Además, dado que no hay metal en su estructura, los procesos de intercambio de calor aquí no son demasiado rápidos. Es decir, simplemente hablando, el sistema de calefacción hecho de polipropileno no será muy efectivo. |
4. Productos hechos de polipropileno reticulado (tubería PEX). | Diferencia en bajo costo, buen nivel de conductividad térmica y larga vida útil. Las desventajas incluyen el hecho de que es bastante difícil instalar polipropileno, porque si no hay una fijación rígida instantánea, se doblará inmediatamente. |
Por lo tanto, si hablamos de las tuberías que se deben usar para un piso de agua caliente, resulta que la "media de oro" entre precio y calidad son los productos de metal y plástico.

Y, además, el metalplastic se coloca con bastante facilidad: las líneas son flexibles y duraderas. Cómo se extenderán tales bahías, por lo que se ubicarán, sin ninguna extensión inversa.

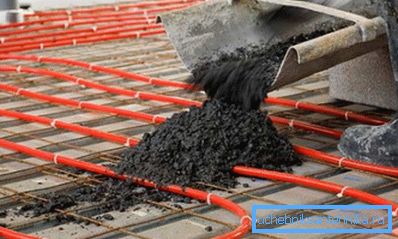

Preste atención al hecho de que, a pesar de la presencia de metal en la estructura de los productos, aún deben protegerse tanto como sea posible al verter el piso o perforarlo con un perforador. Las partículas sólidas de concreto líquido pueden dañar el metal y el plástico, por lo que aparecerán grietas y el taladro pasará silenciosamente a través del aluminio.
Por lo tanto, vertiendo la regla, trate de no pisar las "pistas", y si planea perforar el piso, recuerde la ubicación de las líneas del sistema de calefacción.
Hemos decidido aproximadamente qué tuberías son mejores para usar un suelo de agua caliente con un presupuesto promedio.
Consideremos ahora cómo calcular las imágenes deseadas del sistema.
El trazado de la carretera y el cálculo del metraje.

De hecho, hacer un plan es un proceso simple.
Aquí es necesario actuar algo como esto:

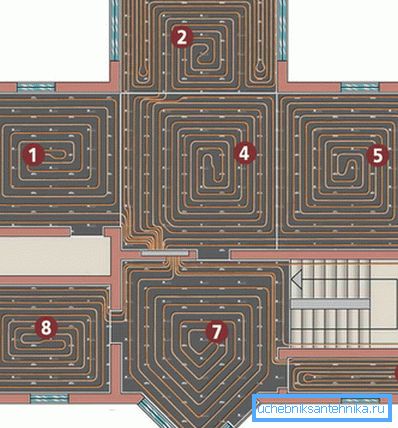

- Hacemos un plano de la habitación en una escala donde marcamos los lugares donde se colocarán los muebles. Dónde se ubicará: el sistema no necesita ser retirado, porque no tiene sentido calentar, por ejemplo, un gabinete, no, usted estará de acuerdo.
- Dibuja la disposición de la estructura. Es mejor planearlo de esta manera: desde el punto de suministro de agua caliente, la ruta se arrastra (como en una espiral) hacia el centro de la habitación. Y luego, desde el centro de la línea, salir al punto de descarga. Esta disposición da un calentamiento más eficiente y uniforme de la habitación.
- A partir del patrón, calculamos las imágenes requeridas de la bahía de metal y plástico.

Preste atención al hecho de que no se recomienda hacer una "ruta" desde el contorno a más de 60 metros. Si el sistema tiene una grabación de este tipo, el agua caliente se enfriará con bastante rapidez, y esto afectará la eficiencia del calentamiento.
En cuanto a los parámetros, en la mayoría de los casos, los productos con un diámetro que varía de 15 a 20 mm son óptimamente adecuados. Como puede ver, el cálculo de una tubería de calefacción por agua es realmente un asunto rápido y simple.
Pero con el montaje, todo no es tan simple, hay matices. Entenderemos todo con un claro ejemplo.
Instalación de calefacción por suelo radiante.

Entonces, como ejemplo visual, tomamos la organización del sistema de metal con un diseño sobre el principio de una espiral. La calefacción se realizará en el apartamento de un edificio de varios pisos, ya que este es el caso más difícil debido a la necesidad de aislar el techo (descubra aquí qué son los accesorios de compresión para tuberías de HDPE).
Procedemos a la instalación.
Trabajo preparatorio
En esta etapa, debe proceder de acuerdo con el siguiente esquema:
- Limpiamos el plano del suelo de escombros y objetos extraños.

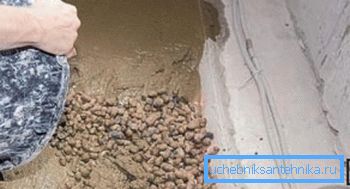

- Rellena el terreno de desbaste de arcilla-concreto.

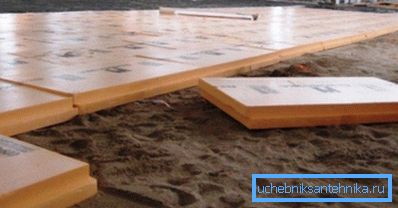

- Después de que se seque el concreto, fijamos láminas de poliestireno expandido encima (la espuma también se ajusta, solo necesitará espesores, lo que significa que el espesor total del piso será mayor al final). Las hojas son más fáciles de colocar en clavijas especiales con una tapa ancha.

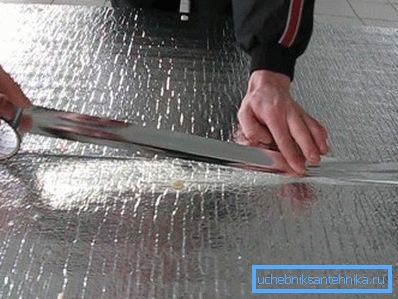

- Coloque la película de aluminio sobre el aislamiento. Si esto no se hace, el sistema calentará no solo la capa de acabado del piso, sino también la superposición. Es decir, simplemente hablando, el área que necesita se calentará mucho más lentamente.

Esto completa la preparación. Pasamos al siguiente paso.
Tendido de tubos
Aquí todo se realiza en la siguiente secuencia:

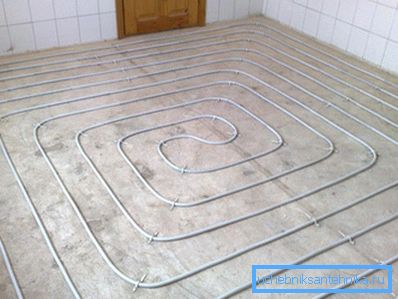

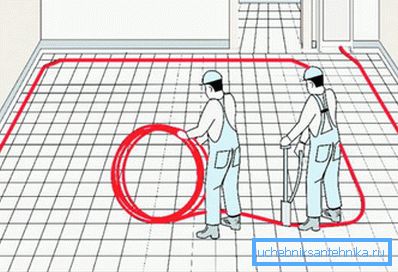

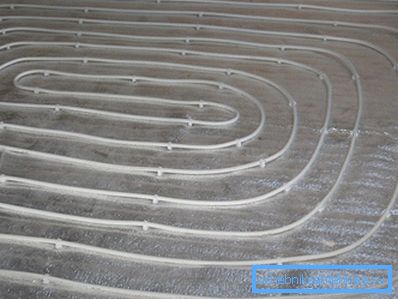

- Tomamos la bahía con metal-plástico, dejamos un extremo de la tubería cerca del punto de suministro de agua caliente y comenzamos a desenrollar la pista, colocándola en el suelo en una espiral, moviéndose hacia adentro, como si fuera, hacia el centro de la habitación. Al mismo tiempo, intente colocar todo de manera que la distancia entre las líneas paralelas sea de unos 15-20 cm.

- Cuando llegue al centro, haga una inversión, por así decirlo, y regrese por el mismo principio de espiral al punto de extracción del agua enfriada.

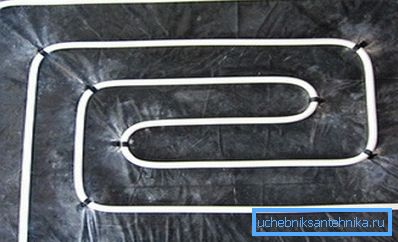

- Fije las tuberías al piso utilizando sujetadores y tacos.

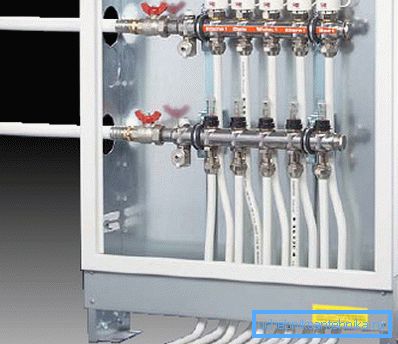

- Conecte los extremos de la "pista" al sistema de tuberías.

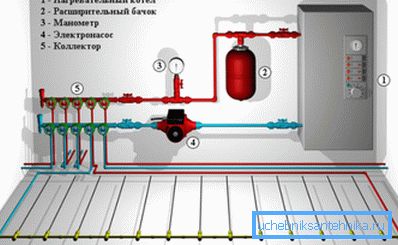

Deje correr el agua en las tuberías (si la presión es baja, es posible que deba instalar una bomba adicional). Si no hay fugas, puede llenar el acabado.
Preste atención solo al hecho de que cuando consideramos la cuestión de qué tuberías elegir para un piso calentado por agua, hubo un matiz importante con respecto al metal-plástico: cuando se calientan, tales productos se expanden un poco. Es por eso que necesita organizar todo para que cuando la regla se solidifique en las líneas del sistema en las primeras 5 a 6 horas haya agua caliente.
Si no existe, el DSP se endurecerá por completo, y luego, por así decirlo, la tubería no tendrá a dónde expandirse.

Ahora resumamos la reseña.
Conclusión
Descubrimos qué tuberías elegir para un suelo de agua caliente y por qué. También consideramos todas las opciones posibles en la tabla comparativa, y también proporcionamos instrucciones claras para el esquema de instalación y los principios para calcular el material (consulte también el artículo Tubos y accesorios de polietileno reticulado: características técnicas y características de instalación).
Esperamos que utilice la información obtenida en la práctica. Y si desea obtener más información útil, también hay un video adicional en este artículo para usted: véalo.
