¿qué son las chimeneas con calentamiento de agua?

Tanto para grandes mansiones y casas de campo, como para pequeñas casas privadas en una parcela de campo es muy conveniente y ventajoso utilizar chimeneas de calefacción con un circuito de agua. Además de la caldera de calefacción, también obtiene una adición estética al diseño interior de la habitación.

Cabe destacar que dichos calentadores pueden usarse en cualquier época del año, sin hacer referencia a un circuito común; siempre puede calentarse en el hogar, si funciona en un modo autónomo, sin calentar el medio de calentamiento. A continuación, realizaremos una breve revisión de dichas unidades, conoceremos el método de instalación y, además, veremos un breve video sobre este tema.

Termocampos

Nota Nombres como chimeneas con circuito de agua o con camisa de agua, chimeneas térmicas: todo esto se refiere al tema que estamos discutiendo y tiene el mismo significado.

Principio del dispositivo

• En general, cualquier chimenea es una modificación del horno y cualquier persona que enciende la estufa o incluso un artesano que esté familiarizado con los cimientos de ladrillos y tenga un dibujo delante de él, puede construirlo con sus propias manos.. Después de todo, este diseño no es más que una caja de fuego de tipo abierto con una chimenea simplificada, pero si hay una camisa de agua en la parte superior, entonces la caja de fuego es, por supuesto, de tipo cerrado.
• Si se trata de una caja de fuego de tipo abierto, el calor de la misma ingresa inmediatamente a la habitación, pero al mismo tiempo la mitad de esta energía simplemente vuela hacia la tubería en el verdadero sentido de la expresión. Por lo tanto, la presencia de una caldera de agua requiere un cierto sellado (puerta del horno) y un retraso máximo del calor producido dentro de la estructura. Si ha calculado el diseño correctamente, entonces su eficiencia puede alcanzar hasta el 85%, ¡y esto ya es un indicador de algunos modelos de calderas de combustible sólido, diésel, eléctrica y de calefacción doméstica a gas!
• Pero en la chimenea, la caldera de agua no es del tipo habitual, en su mayor parte es un conjunto de tubos metálicos interconectados ubicados a lo largo de las paredes y en el techo de la caja de fuego.. Y, por supuesto, están en medio de una doble carcasa de metal, es decir, fuera de la zona de acción de una llama abierta. En este caso, se puede usar como combustible leña, briquetas, paletas, así como carbón y carbón.

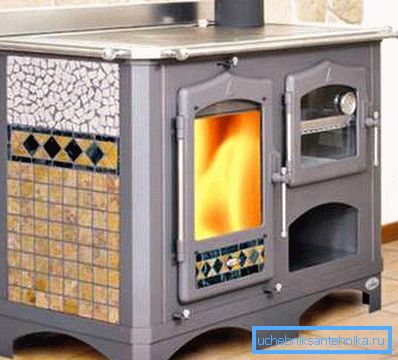

Camisa de agua

Para instalar un sistema de tipo tubular en su diseño, debe preparar una huella para esto. Y, como regla general, está hecho de chapa de acero de 4-5 mm de espesor o de hierro fundido, solo que aquí el grosor debe aumentarse a 7-8 mm.

Desde el exterior, dicho cuerpo está cubierto con pintura resistente al calor, o está cubierto con ladrillos decorativos, pero, sin embargo, el recubrimiento no será superfluo, incluso si el metal está cubierto con un acabado decorativo.

La camisa de agua puede ser de las hojas de metal o del sistema de tubos interconectados, como se muestra en la foto de arriba. Esto no tendrá un efecto significativo en la eficiencia, pero la vida operativa de un sistema tubular, cerrado por metal, será al menos el doble debido a una disminución en la probabilidad de quemadura de la pared.

Dado que el metal es un excelente conductor del calor, el hecho de que las tuberías estén cercadas de una llama abierta por una partición de acero o de hierro fundido no afectará el calentamiento del agua en el sistema. A menos que se gaste una pequeña parte de la eficiencia en el calentamiento de la partición en sí.

Nota El aire caliente se forma en la carcasa de metal y si se lleva a una habitación, habiendo equipado canales especiales para esto, no se necesitarán radiadores en la habitación donde se instalará la chimenea.

Chimeneas de pirólisis

Nota En primer lugar, entendamos la terminología y aclaremos que la pirólisis es la descomposición térmica de la materia orgánica en moléculas más ligeras, es decir, en términos simples, el humo resultante de la combustión de sustancias orgánicas es solo el producto del proceso de pirólisis.

Y ahora veamos qué puede dar la pirólisis en las estructuras de calefacción.

1. Primero, el producto de pirólisis es una materia orgánica que aún no se ha quemado hasta el final, por lo tanto, se pueden quemar para obtener energía térmica adicional.
2. Y, en segundo lugar, el humo es un calor secundario y, en lugar de desviarlo hacia la chimenea, puede utilizar esta energía, lo que aumenta la eficiencia de todo el calentador.

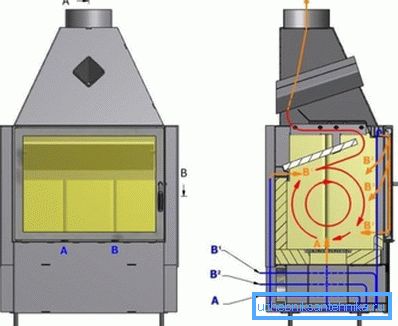

Preste atención a la figura superior: aquí se ve el inserto del generador de gas en la sección, más precisamente, hay dos fogones:

• Hay una sala con acceso aéreo limitado para la colocación y quema de leña;
• y encima de la cámara la combustión de productos de pirólisis (humo).

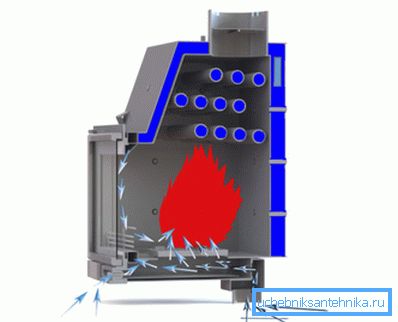

Para la ignición, el aire ingresa a la cámara inferior a través de un cenicero (A), también ingresa al vidrio soplado (B1), pero el canal B2 está diseñado para llevar aire caliente a la cámara de pirólisis, donde se quema el combustible final.

La principal ventaja de la chimenea de gas, por supuesto, es su gran eficiencia: a veces puede alcanzar la marca del 100 por ciento y esto no es ficción, sino realidad. El aire se suministra a la cámara del generador de gas desde arriba.

Es por eso que en las calderas de combustible sólido a menudo la cámara de combustión está ubicada en la parte superior y la cámara de poscombustión desde la parte inferior, lo que simplifica enormemente el diseño. Con el fin de preservar la eficiencia de la quema de leña, la caja de fuego se coloca necesariamente sobre ladrillos de fuego, y solo luego se decora. Aunque es bastante posible comprar un ladrillo refractario decorativo.

Algunas muestras

El metal PL-190, fabricado en Polonia con chapa de acero de 4-6 mm (según el sitio de construcción) es un tipo de chimenea de tipo angular con camisa de agua y abertura lateral de la puerta. Si los componentes principales están hechos de acero resistente al calor, entonces los marcos de las puertas, los tapones y la rejilla están hechos de hierro fundido. El diámetro del tubo de la chimenea aquí es de 180 mm, y la emisión de CO es del 0,4%, a una temperatura de salida de C16 ° C.

La toma de aire de esta estructura se realiza desde el lado de la calle, y la calefacción se realiza mediante leña, briquetas y pellets en un modo de combustión continua. La presión de trabajo en el circuito de agua con un volumen de 32 l. La instrucción proporciona hasta 8 bar, la potencia nominal es de 8 W, la eficiencia es del 75%. La unidad es suficiente para calentar un área de 100 m2.

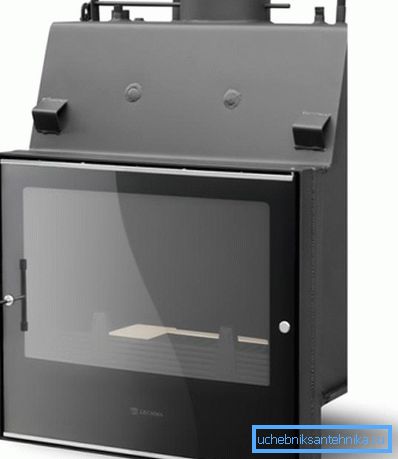

El metal PL-190, fabricado en Polonia a partir de chapa de acero de 4-6 mm (según el sitio de construcción) es un tipo directo de chimenea con camisa de agua y abertura lateral de la puerta. Si los componentes principales están hechos de acero resistente al calor, entonces los marcos de las puertas, los tapones y la rejilla están hechos de hierro fundido. El diámetro de la chimenea aquí es de 180 mm, y la emisión de CO es del 0,4%, a una temperatura de salida de C16 ° C.

La entrada de aire de esta estructura se realiza desde el lado de la calle, y la calefacción se realiza mediante leña. Briquetas y pellets en modo de combustión continua. La presión de trabajo en el circuito de agua con un volumen de 31 a 64 l. La instrucción proporciona hasta 8 bar, potencia nominal 12, 15, 19 W, eficiencia del 75%. La unidad es suficiente para calentar un área de 200 m2.

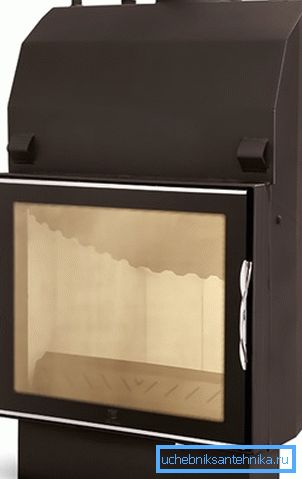

PL-210 ECO es muy similar en apariencia y producción a sus contrapartes, solo el principio de combustión del generador de gas cambia radicalmente su rendimiento. Entonces, ¿el diámetro de la chimenea es de 200 mm, la emisión de CO es de 0.11% y la temperatura promedio de salida del gas es de 268? y una eficiencia del 78%. Por supuesto, su precio es casi el doble de alto, pero hay una gran economía de combustible.

Conclusión

Al instalar una chimenea con agua caliente en su hogar, no solo encontrará una fuente de calor, sino también un lugar acogedor para relajarse en una estación fría o incluso fría. Además, no solo puede comprarlo, sino agregarlo usted mismo utilizando los principios mencionados anteriormente. ¡Éxitos!
