¿qué son las calderas de calefacción eléctrica?

19-05-2018
Calefacción

Comencemos con el hecho de que las calderas de calefacción eléctrica pueden diferir radicalmente entre sí no solo por los parámetros técnicos (potencia, tamaño), sino también por el principio de funcionamiento, es decir, por el método de calentamiento del transportador térmico y su transporte.

Sin embargo, cualquiera de estas unidades está excelentemente equipada como dispositivo de calefacción, ya sea para una casa de campo (mansión) o un apartamento en un edificio de gran altura, o para una casa de calderas centralizada que atiende a varias casas.

Trabajo de montaje

Veamos cómo pueden ser estos dispositivos en general, dónde es mejor usarlos, y también se les proporcionará un videoclip temático.

Diferencias en el método de calentamiento del refrigerante.

Elemento calefactor

Caldera de calefacción eléctrica KOSPEL EXO. Dispositivo
  • Las unidades que tienen instalado un calentador eléctrico tubular o TEN se llaman calderas TEN y el líquido en ellas se calienta con este dispositivo. Como regla general, tales instalaciones son bastante compactas, tienen un diseño excelente y están montadas en la pared.
  • La principal ventaja de una caldera eléctrica sobre gas, diesel y combustible sólido es la ausencia de una chimenea.. La cosa es que la electricidad no tiene productos de combustión, por lo tanto, no es necesario que salgan a la calle. Esta ventaja le permite montar la unidad en cualquier lugar conveniente de la habitación, sin estar amarrada a la pared que sale.
DIEZ en una sección (L - toda la longitud, la - un sitio activo, lk - un núcleo de contacto en arena)
  1. Carcasa de aluminio, acero o titanio;
  2. Relleno (arena de cuarzo);
  3. Espiral de nicrom;
  4. Varilla de contacto en el relleno;
  5. Sellador
  6. Aislante (porcelana);
  7. La parte exterior de la varilla de contacto.

Nota Como regla general, TEN, que se instala en calderas eléctricas de pared para calefacción, tiene forma de zigzag. Además, puede haber dos, ya veces incluso tres piezas por unidad (según la potencia y el proyecto del fabricante).

Electrodos

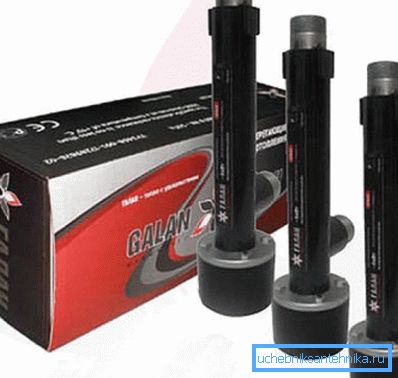

Galan
  • La caldera eléctrica de calentamiento de electrodos es fundamentalmente diferente de TENovogo por el método de calentamiento del refrigerante (Como regla general, es agua destilada con cualquier líquido adicional recomendado por el fabricante). Tanto esas como otras unidades operan desde una red variable a 220V o 380V (monofásica y bifásica), todo depende de la potencia. Pero el precio de ambos será aproximadamente el mismo, aunque el consumo de energía está cambiando.

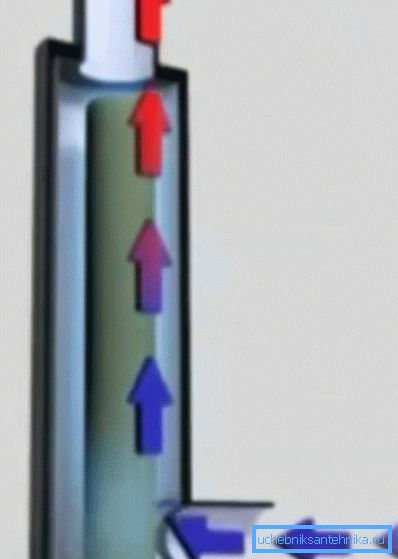

Calentador de movimiento y calentamiento.
  • La frecuencia de la corriente en nuestras redes eléctricas es de 50 Hz, independientemente del voltaje, y esto afecta directamente el calentamiento del refrigerante.. Los electrodos en el recipiente a través del cual se mueve el fluido cambian su polaridad 50 veces por segundo y esto hace que los iones de refrigerante cambien de dirección con la misma frecuencia, es decir, 50 veces por segundo. Esto hace que se caliente.
  • Como saben, la corriente se mueve a lo largo del camino de menor resistencia, lo que significa que su movimiento se encuentra dentro de la distancia entre dos electrodos. - esto sugiere que el proceso de ionización no es de ninguna manera peligroso para el consumidor, para decirlo simplemente, no se producirá una descarga eléctrica. En caso de fuga de fluido del tanque, el circuito cerrado entre los electrodos se rompe, por lo tanto, todo el sistema se apaga, de modo que en tales situaciones no hay riesgo de incendio. Esto es lo mismo que si rompieras la espiral: el circuito se abre y el dispositivo deja de funcionar.

Resumen del modelo

Modelos tenovy

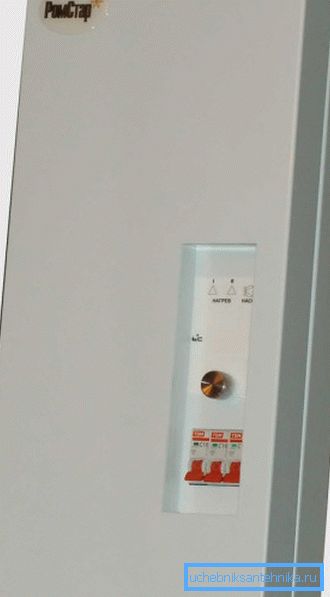

ROMSTAR

En la actualidad, las calderas de calefacción eléctrica ROMSTAR se producen tanto en versiones de calefacción como de electrodo, solo la segunda versión tiene dimensiones más pequeñas y el prefijo mini se adjunta al nombre (también se lo informaremos). Dicho dispositivo de calentamiento consiste en una caja de metal en la que está incorporado un intercambiador de calor, elementos de conmutación y una unidad electrónica de control y protección (relés de potencia, sensores de temperatura, terminales, etc.).

La parte principal de toda la unidad es un intercambiador de calor, que consiste en calentadores eléctricos o elementos de calefacción, sellados en un recipiente con dos conexiones para la entrada y salida de agua. La boquilla superior sirve para drenar el refrigerante caliente a los dispositivos de calefacción a través de un interruptor de flujo, y la inferior está conectada al tubo de retorno.

Las válvulas de control electrónico están diseñadas para analizar y procesar más datos que provienen de los sensores en varios modos de operación. Todas las demás partes de la caldera, junto con las válvulas de control, se fijan dentro de la carcasa con pernos y tornillos.

Calentador de agua

El rango de temperatura en ROMSTAR está en el rango de 10-85 ° C, pero si la temperatura del agua sube a 90 ° C, el interruptor se activará y la calefacción se detendrá. Dadas las características del fabricante, los calentadores aquí tienen mayor confiabilidad, ya que están hechos de los últimos materiales. También mejora la automatización, lo que hace que estas calderas sean confiables y seguras en su funcionamiento.

El número en el nombre REMSTAR 3 5 7 10 12 14
Potencia (kW) 3 5 7 10 12 14
El volumen del área calentada (m3) 75-90 125-150 175-210 250300 300-360 350-420
El tamaño de la zona climatizada (m2) 30 50 70 100 120 140
Potencia de consumo nominal (kW) 3 5 7 10 12 14
Tensión de red (V) 220 380
Corriente máxima en fase (A) 13.7 22.7 31,8 15.2 18.2 21.2
Sección transversal del cableado de cobre para energía y tierra (mm2) 2.5 4 4 52.5 5.4 54
Temperatura óptima de salida del líquido (? C) 70
Temperatura máxima de salida del líquido (? C) 85
Volumen portador de calor recomendado en el circuito de calefacción. 120 200 280 400 480 560
Portador térmico recomendado por el fabricante. Agua destilada o de baja temperatura (no se congela a -40 ° C), así como líquidos, que tienen un punto de ebullición de al menos 100 ° C y están certificados como portadores de calor.
Bombas recomendadas por la fábrica de Grundfos ALFA 2 25/60, UPS 25/60
El diámetro del acoplamiento, así como la boquilla de entrada y salida (mm) 20
Grado de protección contra la humedad. 1PX3 a prueba de salpicaduras
Dimensiones (mm) 572x270x105
Masa (kg) 12 13.5

Nota En la habitación donde se instala la caldera eléctrica, no debe haber vapores y gases explosivos, así como polvo que pueda afectar el funcionamiento de la caldera.

Caldera electrica ELOBLOCK

Una excelente alternativa a la calefacción de gas son las calderas eléctricas ELOBLOCK alemanas: son fiables, ergonómicas y compactas. La instalación de tales unidades es muy fácil, su funcionamiento es silencioso y, si es necesario, simplemente cambia la configuración del modo.

Las ventajas de ELOBLOCK incluyen el control por microprocesador de una llave, el control integrado dependiente de la intemperie, la protección contra la congelación y la posibilidad de usar el dispositivo para un sistema de calefacción de pisos. Además, la caldera se puede controlar a través de una señal HDO o un interruptor de bajada, donde la indicación de configuración se muestra en la pantalla LED, se puede conectar una caldera de calefacción indirecta al sistema.

Y, por supuesto, este es un excelente diseño de estuche que puede armonizar con casi cualquier interior.

Los modelos que operan en una red variable de 220V / 50Hz tienen una potencia de 6 y 9 kW, y los que necesitan 380 V / 50 Hz están representados por unidades con una capacidad de 12, 14, 18, 21, 24 y 28 kW. El tanque de expansión aquí tiene un volumen de 7 litros, la temperatura máxima del agua es de hasta 85 ° C y la presión de operación es de 0,8 bar a 3,0 bar, aunque se recomienda mantener un valor óptimo de 1,0-2,0 bar.

Dimensiones geométricas del dispositivo según los parámetros altura / anchura / profundidad 740x410x330 mm, con una masa de 34 kg.

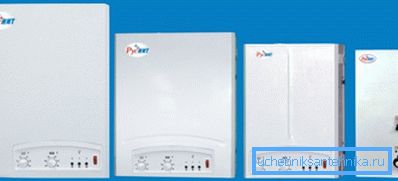

Diversas modificaciones RUSNIT

La caldera eléctrica para calefacción RUSNIT es producida por la sociedad anónima rusa del mismo nombre, que se formó sobre la base de la planta Red Banner en Ryazan (la planta había colaborado anteriormente con Roscosmos). Actualmente, JSC produce sistemas de calefacción de alta calidad que utilizan elementos de calefacción de acero inoxidable, y todo el dispositivo está hecho de los materiales más modernos. La eficiencia de las calderas reales alcanza el 93%, y los modelos más potentes pueden calentar una habitación de hasta 1000 m.2.

Marca RUNT Voltaje (V) Potencia (kW) Área de la habitación (m2) Eficiencia (%) Parámetros W / W / H (mm) Masa (kg)
203 m 220 3 30 93 485x194x138 9
204 M 220 4 40 93 482x194x144 9
205 M 220 5 50 93 505x305x205 12
206 M 220/380 6 60 93 505x430x205 12
207 M 220/380 7 70 93 505x430x205 12
208 M 220/380 8 60 93 505x430x205 12
209 m 220/380 9 90 93 505x430x205 12
212 M 380 12 120 93 530x240x370 18
215 M 380 15 150 93 530x240x370 19
218 m 380 18 180 93 530x240x370 19
221 M 380 21 210 93 530x240x370 19
224 m 380 24 240 93 530x240x370 20
230 MP 380 30 300 93 620x270x410 36
230 M 380 30 300 93 620x270x410 25
236 MP 380 36 360 93 620x270x410 36
236 M 380 36 360 93 620x270x410 27
245 MP 380 45 450 93 407x280x630 36
245 m 380 45 450 93 407x280x630 26
270 M 380 70 700 93 1045x500x280 60
2100 M 380 99 970 93 1045x500x280 64

RUSNIT M

Marca RUNT Voltaje (V) Potencia (kW) Área de la habitación (m2) Eficiencia (%) Parámetros W / W / H (mm) Masa (kg)
205 K 220 5 50 93 505x305x205 11
206 K 220/380 6 60 93 505x305x205 12
207 K 220/380 7 70 93 460x240x600 12
208 R 220/380 6 80 93 460x240x600 12
209 R 220/380 9 90 93 505x305x205 12

PAIS RUSNIT

Marca RUNT Voltaje (V) Potencia (kW) Área de la habitación (m2) Eficiencia (%) Parámetros W / W / H (mm) Masa (kg)
205 NM 220 5 50 93 690x495x230 25
207 NM 220/380 7 70 93 690x495x230 25
209 NM 220/380 9 90 93 690x495x230 25
212 NM 380 12 120 93 660x410x260 28
215 NM 380 15 150 93 660x410x260 28
218 NM 380 18 180 93 660x410x260 28
221 NM 380 21 210 93 660x410x260 28
224 NM 380 24 240 93 660x410x260 28

RUSNIT NM

Estándar EVAN (Rusia)

Para las calderas EVAN, además del Estándar, también existen clases como Economy, Comfort, Comfort RX, Lux y Professional; todas ellas difieren en costo y características de potencia, pero con más detalle consideraremos solo las clases Economy y Standard.

Dichas unidades están equipadas con elementos de calefacción de acero inoxidable, carcasa de acero y accesorios de control electrónico, cuenta con doble protección contra el sobrecalentamiento, la conmutación de relés y un bloque para conectar la bomba de circulación para el sistema de calefacción. La presión de trabajo es de 0,8-3,0 bar, la recomendada es de 1,0-2,0 bar y la eficiencia de la caldera alcanza un bar del 93%.

Marcado EVAN EPO Potencia (kW) Área de la habitación (m2) Parámetros para H / W / D Voltaje (V)
2.5 2.5 25 565x270x220 220
4 4.0 40 565x270x220 220
6 6.0 60 565x270x220 220
7.5 7.5 75 565x270x220 220
9.45 5.5 95 565x270x220 220
12 12.0 120 565x270x220 380
15 15.0 150 565x270x220 380
18 18.0 180 565x270x220 380
24 24.0 240 565x270x220 380
30 30.0 300 565x270x220 380

Características de la clase de economía

Marca EVAN Potencia (kW) Área de la habitación (m2) Parámetros para H / W / D Voltaje (V)
C1-3 3 30 650x250x180 220
C1-5 5 50 650x225x180 220
C1-6 6 60 650x225x180 220
C1-7.5 7.5 750 650x225x180 220
C1-7.5 7.5 750 650x225x180 380
C1-9 9 90 650x225x180 220
C1-9 9 90 650x225x180 380
C1-12 12 120 650x225x180 380
C1-15 15 150 650x225x180 380
C1-18 18 180 650x225x180 380
C1-24 24 240 650x225x180 380
C1-30 30 300 650x225x180 380

Clase de características estándar

Caldera electrogás

Por supuesto, sería un error no mencionar las calderas combinadas de gas y electricidad: esta es quizás la combinación más ventajosa de todas las opciones posibles. Y nos centraremos en el popular modelo de circuito dual Zhytomyr -3 KS-GV-010 CH / KE-4.5.

Dichas calderas de calefacción combinan electricidad y gas, como regla general, tienen varias salidas de conexión, lo que le permite montar un circuito de calefacción doble (calefacción por suelo radiante - radiadores), así como calentar el baño o la piscina. Teniendo en el arsenal de dos tipos de combustible, siempre puede elegir el más rentable para usted y no interrumpir el funcionamiento de la unidad durante un corte de energía.

Zhytomyr -3 KS-GV-010 CH / KE-4.5 es una unidad de calefacción de doble circuito monofásica montada en el piso con una capacidad de 10 kW para el consumo de gas y 4,5 kW para el consumo de electricidad, y el área de calefacción óptima será de 100 m2 y 45m2 respectivamente

Dichas calderas de calefacción de gas eléctrico tienen una eficiencia de hasta el 95%, pero no menos del 90%, con una temperatura de suministro máxima de 90 ° C, y el modo recomendado es de 60-80 ° C, como cualquier unidad de gas de convección.

Cabe destacar que dichos calentadores pueden trabajar en dos portadores de energía simultáneamente, lo que aumenta la potencia, y su masa no es superior a 54 kg para un solo circuito y no más de 58 kg para las opciones de doble circuito.

Calderas de electrodos

Nota Para calderas de flujo directo del tipo de electrodo, está estrictamente prohibido utilizar productos derivados del petróleo (aceite, diesel, etc.) como refrigerante, además no deben usarse aquellos líquidos que no sean recomendados por el fabricante del calentador. La instalación de cualquier grifo o válvulas de cierre entre la tubería de suministro y el grupo de seguridad está estrictamente prohibida.

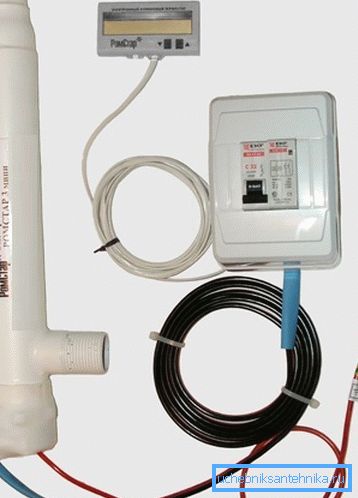

ROMSTAR MINI. La foto

Y ahora, como se prometió anteriormente, le informaremos sobre los modelos PMSTAR MINI, que se venden completos con una unidad de potencia y un termostato para la habitación y, por supuesto, con un manual de operación. Al instalar la calefacción con sus propias manos, debe instalar una caldera de este tipo en una posición estrictamente vertical por encima del contorno del flujo. Pero al mismo tiempo, no debe elevarse demasiado alto.

La sección transversal del elevador, así como la sección transversal del contorno horizontal, deben cumplir con el proyecto, pero el diámetro mínimo de la vertical será de 25 mm o más, y la altura del elevador sobre la caldera fijada a la pared será de al menos 2 m.

Marcado digital ROMSTAR MINI 2 3 5 6
Potencia (kW) 2 3 5 6
El volumen del área calentada (m3) 50-60 75-90 125-150 150-180
El tamaño de la zona climatizada (m2) 20 30 40 60
Consumo de energía (kW) 2 3 5 6
Tensión de red (V) 220
Corriente máxima en fase (A) 9.1 13.6 22.7 27.3
Sección transversal del cableado de cobre para energía y tierra (mm2) 2.5 4
El volumen óptimo de refrigerante en el circuito de calefacción. 80 120 200 240
Portador térmico recomendado por el fabricante. Agua destilada o de baja temperatura (no se congela a -40 ° C), así como líquidos, que tienen un punto de ebullición de al menos 100 ° C y están certificados como portadores de calor.
Parámetros geométricos de V / Sh / G (mm) 400x100x70 650x100x70
Corte transversal de la tubería de suministro y retorno (MM). 25
Masa (kg) 3 5
Clase de protección eléctrica 1
Grado de protección contra la humedad. 1PX3 (protección contra salpicaduras)
Caldera galan

Actualmente, la empresa GALAN lanzó la producción de la caldera de película GALAX, que se realiza mediante la tecnología de serigrafía y viene a reemplazar los calentadores tubulares a los que estamos acostumbrados.

Según los fabricantes, el consumo de energía se reduce en un 25% aquí y, al mismo tiempo, el refrigerante no entra en contacto con el calentador y la energía se distribuye uniformemente en todo el cuerpo del dispositivo, lo que elimina la resistencia hidráulica del líquido. Hacer una evaluación concreta de la calidad de esta unidad en este momento no es del todo simple, ya que se utiliza relativamente recientemente.

Conclusión

Al elegir una caldera eléctrica se debe repeler desde el área de calefacción estimada y la cantidad de fluido en el sistema. También en las casas de campo, es posible que necesite un regulador de voltaje para eliminar sus caídas, que son especialmente notables en la noche.
