¿qué colectores de aire se utilizan para los sistemas de

El aire en el sistema de calefacción es capaz de interrumpir su trabajo, además, el exceso de oxígeno se convierte en un catalizador para procesos corrosivos. Aunque no cae tan a menudo en el refrigerante, los dispositivos adicionales para su eliminación no serán superfluos. En este caso, use recipientes especiales en los que se recolecta y luego se produce con una válvula. Por lo tanto, no solo se elimina el exceso de aire del circuito de calefacción, sino que la presión en él también se normaliza.

Características de diseño

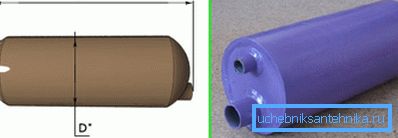

Los tamaños y diseños típicos de los colectores de aire se basan en los diámetros de las líneas. Considere sus características y funcionalidad con más detalle:

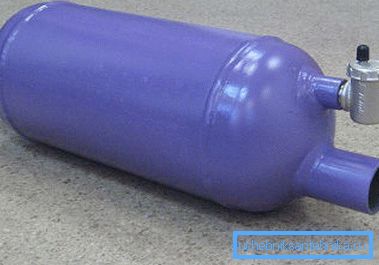

El aire acumulado se descarga de forma manual o automática. El precio de los productos depende de muchos parámetros, como las dimensiones, y por lo tanto varía dentro de diferentes límites.

Sistemas de ventilación

Hay dos principales, que se discutirán a continuación:

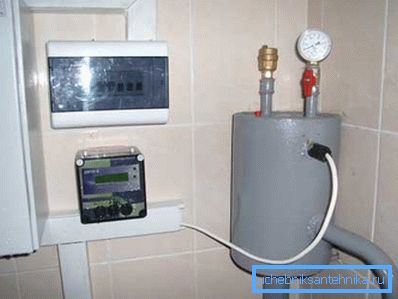

1. El sistema automático es más conveniente de usar, durante su funcionamiento no requiere un mantenimiento regular del receptor. En tales productos, se instala una válvula de escape y se usa la presión hidrostática interna para controlar.

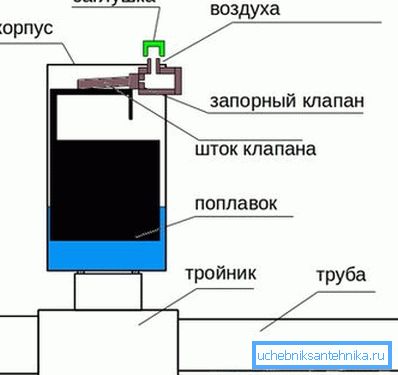

   El principio de funcionamiento está relacionado con el nivel del flotador en la cámara del flotador. Cuando el aire en el tanque lo baja, en el momento calculado se escapa por el orificio que se abre con la válvula de escape. Tan pronto como la presión del refrigerante es lo suficientemente grande, la válvula se cierra.

2. La versión manual debe incluir un programa especialmente calculado que regule la apertura de la válvula y la liberación de masas de aire en toda la sección de calefacción de una casa residencial..

Especies

Los tanques de recogida de aire son:

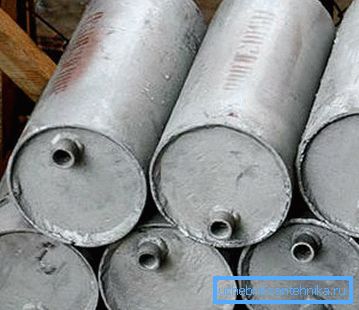

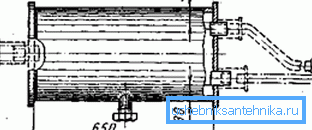

1. Fluyendo - están incrustados en la tubería. En la posición horizontal, el aire es expulsado por el movimiento involuntario del agua hacia la parte superior del receptor. El agua en dicho colector de aire horizontal de flujo continuo nunca se congela, por lo tanto, la instrucción permite instalar estos productos en habitaciones sin calefacción. Las dimensiones del receptor superan significativamente la tubería principal, permitiendo que el aire se concentre en la parte superior del receptor. (Ver también el artículo Convectores de calefacción eléctrica: características.)

1. No fluido: se conectan a la tubería mediante un grifo, que se descarga por separado. En este diseño, las burbujas de aire no pueden caer en una rama, simplemente pasando.

Cualquier tipo de productos están diseñados para los siguientes parámetros:

• Temperatura de funcionamiento del refrigerante - hasta 150? С;
• Presión en el circuito 0.6 MPa y 1.2 MPa.

Consejo: asegúrese de que las válvulas de alivio de seguridad estén instaladas en los productos para la descarga de aire de emergencia.

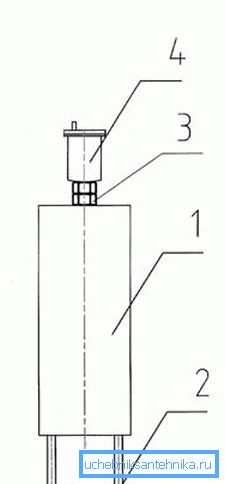

Además de los receptores separados, aplique la eliminación de aire centralizada utilizando un conducto de aire. En este caso, restablecer el diseño del bucle de aire en el que está instalado el colector de aire vertical. Produce una liberación automática de masas de aire en el tanque de expansión.

Características de la descarga de aire del sistema de calefacción.

En la fabricación del sistema de calefacción con sus propias manos, es necesario proporcionar un método para eliminar el exceso de burbujas de aire. Por lo tanto, antes de elegir el equipo, recomendamos considerar diferentes opciones para hacer circular el refrigerante alrededor del circuito. Esto permitirá un posicionamiento óptimo y evitará errores técnicos en el futuro.

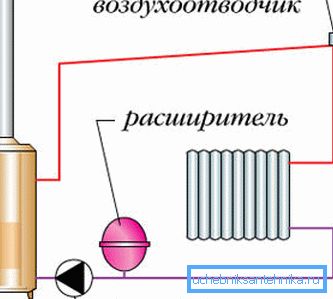

La ubicación del receptor depende del sistema de circulación de refrigerante en el circuito de calefacción.

Sucede

1. Natural: en este caso, el refrigerante se alimenta en ángulo al tanque de expansión, en el que se recogen todas las burbujas de aire.
2. Forzado, para el movimiento del refrigerante alrededor del circuito utilizando una bomba de circulación. En este caso, el aire debe eliminarse de las bandas más alejadas.

Consejo: al bajar la salida de masa de aire de la tubería a través de la línea de aire o del colector de aire convencional.

Conclusión

Los colectores de aire son elementos importantes e integrales del sistema de calefacción. La confiabilidad depende de su ubicación adecuada y el equipo con dispositivos de control y gestión.

Por lo tanto, al elaborar un plan de calefacción del edificio, también es necesario proporcionar mecanismos efectivos para eliminar masas de aire, lo que mejorará la circulación en el sistema, la transferencia de calor y también aumentará su vida útil. El video en el artículo lo ayudará a encontrar información adicional sobre este tema.
