Pruebas de presión del sistema de calefacción: propósito,
La prueba de presión y el lavado del sistema de calefacción es un procedimiento obligatorio antes de la puesta en servicio de la calefacción. Al final del procedimiento, se completa un formulario de certificado de prueba, que es un documento obligatorio que indica la instalación exitosa de la red de calefacción.
Le diremos qué es la calefacción y cómo debe hacerse.
Prueba hidráulica de tubería
Definición y procedimiento

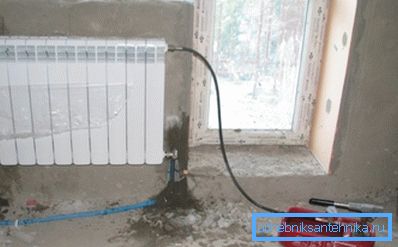

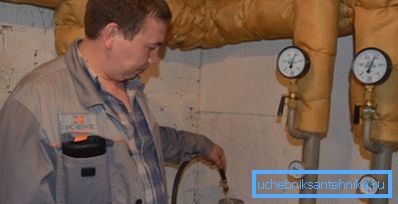

La prueba de presión y el lavado de los sistemas de calefacción es un procedimiento necesario, que consiste en la prueba hidráulica de un objeto para detectar fugas y conexiones de mala calidad. La prueba es que la tubería está llena de agua, el aire se elimina con la ayuda de las válvulas de ventilación de aire y el equipo para la prueba de presión está conectado al sistema de calefacción (consulte también el artículo Reuniones - Sistemas de calefacción de aire).

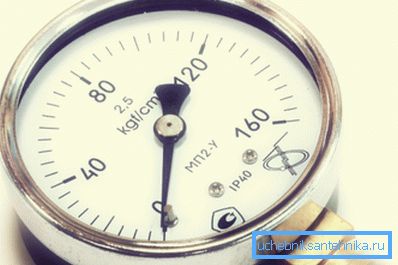

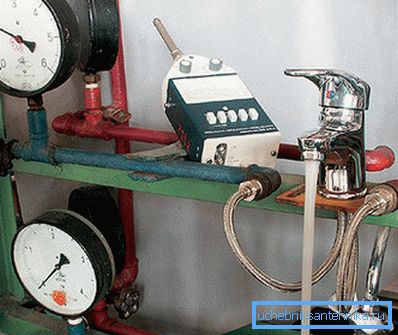

El compresor inyecta presión, que es 20 a 50% más alta que la de funcionamiento nominal, y la tubería se deja en este estado durante 30 minutos. Durante este tiempo, la presión es controlada por un manómetro, y si no cae, significa que la red está apretada. Los nuevos circuitos de calefacción modernos se prueban con el doble exceso de presión de trabajo.
Sin embargo, si se registra una caída de presión dentro de los 30 minutos, la prensa para presurizar los sistemas de calefacción se apaga, el agua se drena y todas las piezas de calefacción se revisan para detectar fugas. Cuando se encuentra y arregla la fuga, se repite el procedimiento.
Al final, sobre la base del trabajo realizado, se realiza una estimación del engarce del sistema de calefacción, que indica el costo de cada fase individual del trabajo y el costo de la medida en su conjunto (según OKDP - “4530195 Prueba de tuberías hidráulicas y neumáticas”), así como una prueba de presión.

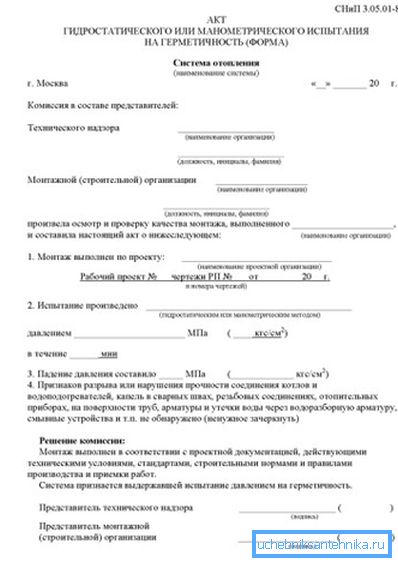

Presta atencion Después de una prueba exitosa, el inspector elabora un certificado de prueba, que está firmado por el representante de la organización de instalación y el representante de la supervisión técnica. Una vez completado, el objeto se vacía y se pone en funcionamiento.
Equipos y personal para pruebas de presión.
Un ejemplo clásico de equipo para realizar pruebas hidráulicas es una prensa de calentamiento. Este dispositivo está conectado al circuito para un aumento controlado de la presión en las tuberías.

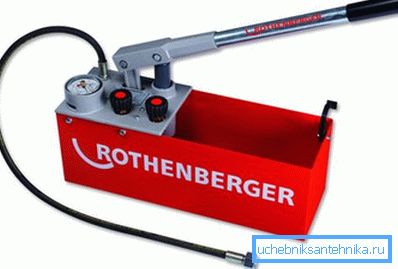

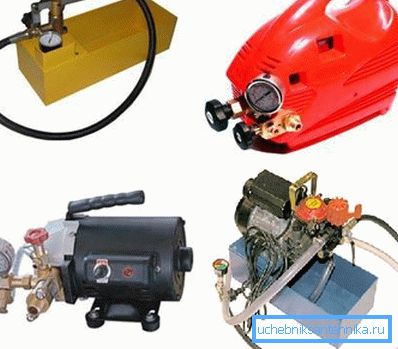

La bomba para la prueba de presión de los sistemas de calefacción puede ser manual o eléctrica. Dado que para la mayoría de las redes de calefacción locales de casas privadas y casas de alta presión no son necesarias, la prueba de presión manual es suficiente.
Las bombas manuales para la prueba de presión de los sistemas de calefacción pueden desarrollar un esfuerzo de 25 a 60 bar o más, lo cual es suficiente para verificar la hermeticidad no solo en una casa de campo, sino también en un edificio de cinco pisos en una ciudad.
Las ventajas de usar dispositivos de mano:
- El pequeño tamaño y el peso del dispositivo lo hace móvil incluso en un apartamento normal de la ciudad. La bomba manual será conveniente tanto para la actividad profesional, como para uso personal;
- El precio relativamente bajo del equipo lo hace asequible para el público en general.. A diferencia de los equipos eléctricos especializados, las prensas manuales tienen etiquetas de precios bastante asequibles;
- La gama de parámetros de funcionamiento satisface plenamente las necesidades de los equipos de calefacción pequeños y medianos.. La bomba le permite lograr el doble del rendimiento operativo de la red normal de una casa privada;
- El diseño simple se caracteriza por su alta confiabilidad y operación a largo plazo sin fallas ni fallas.. La bomba es muy simple, y no hay nada especial en romperla.

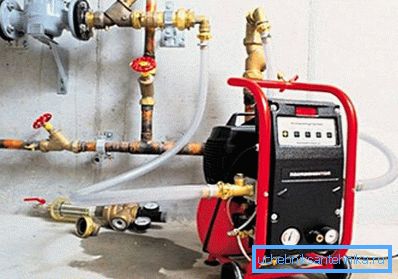

Para probar circuitos grandes y extensos en sitios grandes, edificios de varios pisos, plantas de fabricación, etc. Use bombas eléctricas que bombeen agua a alta presión, inalcanzable para mecanismos manuales. Están equipados con una bomba autocebante y son capaces de desarrollar una fuerza de hasta 500 kgf / cm2 (bar).

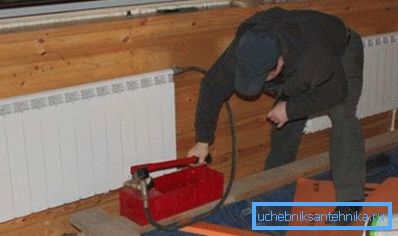

Las unidades eléctricas pueden integrarse en la línea o conectarse a cualquier orificio. La mayoría de las veces, la manguera está conectada a una válvula de drenaje o grifo a través del cual el tubo se llena con agua. También practicó la conexión al radiador a través del conector para la grúa Mayevsky.
Las máquinas eléctricas suelen estar equipadas con una unidad de control con protección automática contra el sobrecalentamiento. Si la temperatura del motor aumenta por encima del límite preestablecido, entonces la protección libera presión y permite que la unidad descanse.

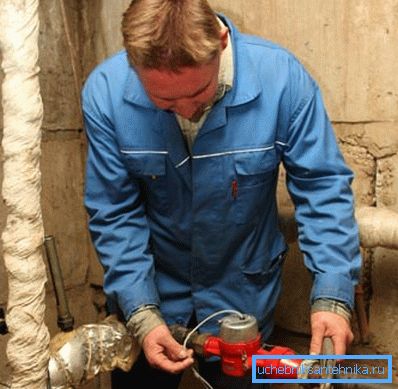

Para redes pequeñas, típicas de casas de campo y otros edificios pequeños, el nivel de esfuerzo es menor, hasta 2 cajeros automáticos. Dichas redes se pueden comprobar con la presión de agua habitual. La tubería de calefacción está conectada a la red de suministro de agua central, surge una presión de aproximadamente 2 kgf / cm2 y luego se inspecciona el objeto para detectar fugas y otros defectos.
Presta atencion Si instaló la calefacción en el país con sus propias manos, entonces puede hacer frente a la prueba sin la ayuda de especialistas. Pero en el caso de edificios urbanos de gran altura, la instrucción requiere la participación obligatoria de los servicios públicos y servicios que realizan el mantenimiento de las instalaciones.

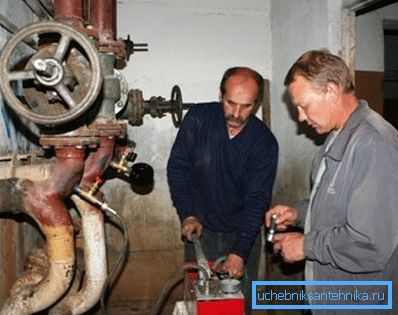

El representante de la supervisión técnica o el representante del cliente de las obras acepta las obras.
En qué casos se realizan pruebas de presión.
Queda por descubrir cuándo es necesario probar la resistencia de la tubería.
De acuerdo con las disposiciones del SNiP, la verificación se realiza en tales casos:
- Después de montar un nuevo objeto. Para poner la calefacción en funcionamiento, necesariamente se prueba con alta presión;
- Después de reparar cualquier parte de la red o cualquier dispositivo de calefacción, accesorios, equipos. Cualquier despresurización requiere una nueva prueba;
- Después de reemplazar cualquier parte de la tubería, después de la eliminación de cualquier violación de la integridad de las tuberías o conexiones de mala calidad;
- Antes del inicio de la temporada de calefacción.
Presta atencion Antes de presurizar el sistema de calefacción, los forasteros y residentes deben ser evacuados de las instalaciones. Por razones de seguridad, el trabajo se realiza en un objeto vacío.
Conclusión
Revisamos la prueba de presión de calentamiento y dijimos lo que es. Si está interesado en obtener información más detallada, mire el video y lea otros materiales en nuestro sitio.
