Presión de trabajo en el sistema de calefacción: estudiamos

13-03-2018
Calefacción

¿Cuál es la presión de trabajo en el sistema de calefacción de un edificio de apartamentos que se considera la norma? ¿Cuál podría ser su valor máximo? ¿Qué parámetros son mejores para configurar el sistema autónomo? Este artículo trata sobre la presión y su efecto en el funcionamiento de los sistemas de calefacción.

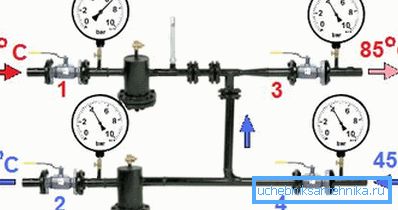

La distribución de temperaturas y presiones en la unidad de ascensor de un edificio de apartamentos.

Como se arreglan las cosas

Antes de descubrir qué presión en el sistema de calefacción se considera regular, conozcamos el diseño de estos sistemas.

Sistemas autónomos

Esta categoría incluye circuitos con circulación natural (gravitacional) y bombas de calefacción equipadas con bombas de circulación.

En el primer caso, el refrigerante es impulsado por un cambio en la densidad durante el calentamiento: las masas más calientes se desplazan de la caldera a la parte superior del circuito con las más frías y, al pasar a través de los radiadores, les dan un exceso de calor. La cabeza creada por la expansión es extremadamente pequeña y generalmente se mide en décimas de metro; En consecuencia, la circulación no tiene alta velocidad.

En el segundo caso, el refrigerante hace que la bomba de baja potencia se mueva. Crea una presión de uno a seis a ocho metros, lo que acelera dramáticamente el movimiento del agua o la mezcla de agua y glicol en el circuito.

Bomba de circulación.

Referencia: el medidor de presión corresponde a una presión de 0.1 kgf / cm2 (1/10 de la atmósfera).

Los sistemas de calefacción autónomos se dividen en una base más: pueden ser abiertos y cerrados.

  • Un circuito abierto se comunica con el aire atmosférico a través de un tanque de expansión abierto.. En consecuencia, la presión del agua en el sistema de calefacción corresponde a la altura de la columna de agua sobre el punto de medición. Si el nivel de agua en el tanque de expansión está 3 metros por encima del nivel de llenado, la presión en el llenado será de 0,3 atmósferas.
  • El circuito cerrado con la atmósfera no se informa, lo que plantea una serie de problemas con la compensación de la expansión del refrigerante durante el calentamiento.. Para resolverlos, se usa un tanque de expansión tipo membrana, un tanque, parte del cual el volumen está ocupado por aire separado del agua por una membrana de goma elástica. Además, el sistema está equipado con una válvula de seguridad: restablece el exceso de refrigerante cuando el tanque está lleno.

Para un sistema de calefacción cerrado, hay dos parámetros relacionados con la presión.

  1. Presión de carga de la calefacción del tanque de expansión. A temperatura ambiente, agua o anticongelante, se ajusta a la presión hidrostática en el circuito.

Nota: la presión hidrostática en el sistema de calefacción de una casa particular corresponde nuevamente a la altura de la columna de agua y se toma igual al 10% de su altura en metros.

  1. La presión de alivio de la válvula de seguridad. Por lo general, se establece en 2,5 kgf / cm2.

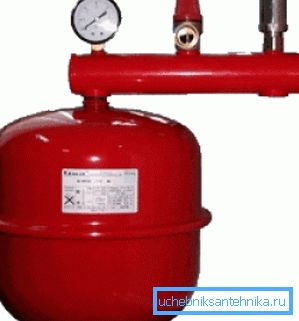

El grupo de seguridad para calefacción autónoma incluye un tanque de expansión, una válvula de seguridad, un manómetro y una ventilación automática.

La presión estática actual en el sistema de calefacción durante su funcionamiento está determinada por la cantidad de agua que contiene y su temperatura. Cuando se calienta, el medidor por razones obvias comienza a mostrar valores grandes.

CO

¿Cómo funciona el sistema de calefacción central?

La planta de calefacción o el agua de la caldera entra en la casa a través de la línea de calefacción. En el hilo inverso, vuelve, emitiendo algo de calor. El agua en el circuito es impulsada por la presión diferencial entre las roscas.

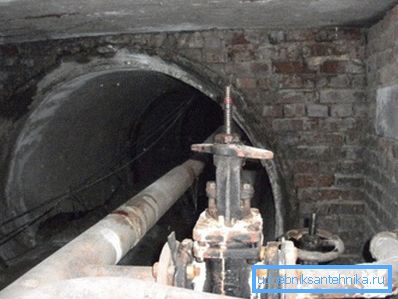

La calefacción central funciona debido a la diferencia de presión entre las roscas de la pista.

La temperatura del agua en la tubería de suministro depende de la calle actual y está asociada a ella, el llamado programa de temperatura. Aquí hay un ejemplo de tal horario.

Temperatura de la calle, C Temperatura de la tubería de suministro, С
+8 53.2
0 72.4
-5 83.9
-10 95.3
-15 106.5
-20 117.5
-25 128
-30 139.3
-35 150

La temperatura de la tubería de retorno también está estrictamente regulada y la tasa de flujo máxima debe ser igual a +70 C. Una temperatura de retorno baja significa que la casa no recibe suficiente calor; Sobreestimado - que la energía soporta gastos superfluos.

Sin embargo, como es fácil de ver, la diferencia de temperatura entre el flujo y el flujo de retorno es demasiado grande para el funcionamiento normal de calefacción. En este modo, los radiadores de los elevadores de suministro se sobrecalentarán y, en la parte posterior, apenas proporcionarán calor a los apartamentos.

El problema se resuelve con el diseño original del llamado elevador o unidad térmica. Su unidad principal, el elevador, es una T con una boquilla insertada en ella. La presión más alta y el agua de alimentación más caliente fluyen a través de la boquilla y extraen parte del agua más fría del retorno a través de la succión hacia el ciclo de circulación repetida.

El esquema del ascensor.

Gracias a esta sutileza en el circuito se convierte una gran masa de agua con una temperatura más estable. Démosle un gráfico de temperatura más para el mismo rango de temperaturas de la calle, pero para la mezcla que fluye directamente a las baterías.

Temperatura de la calle, C La temperatura de la mezcla,
+8 41.2
0 52.4
-5 58.9
-10 65.3
-15 71.5
-20 77.5
-25 83.5
-30 89.3
-35 95

Además de calefacción, la unidad de ascensor proporciona agua caliente a la casa.

En las casas antiguas solo había dos conexiones de suministro de agua:

  1. En flujo (entre la válvula de entrada y el ascensor).
  2. En el tubo de retorno (entre la válvula de entrada y la succión).

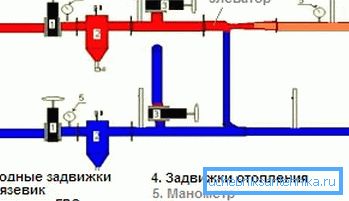

Tales unidades térmicas tenían hasta 70 años.

El lugar donde se alimenta el ACS depende de la temperatura de suministro actual. A 90 ° C y por debajo, el agua caliente se extrae de la tubería de suministro, a temperaturas más altas, desde el retorno.

El principal inconveniente de este esquema es que en ausencia de extracción de agua, el agua no circula, y antes de que se caliente es necesario drenar varias decenas de litros a través del mezclador.

Además, los calentadores de toallas en las casas antiguas solo se pueden calentar cuando hay una separación de agua en el apartamento. Abren su delineador de ojos.

Alrededor de los años 70 y 80 del siglo pasado, los nodos de los ascensores adquirieron tomas de circulación: en el suministro y en la línea de retorno, aparecieron dos válvulas de ACS. Los modos de circulación de alimentación a alimentación y de retorno a retorno están provistos de arandelas de retención en las bridas entre los amarres. El diámetro de la lavadora es aproximadamente un milímetro más grande que el de la boquilla del elevador.

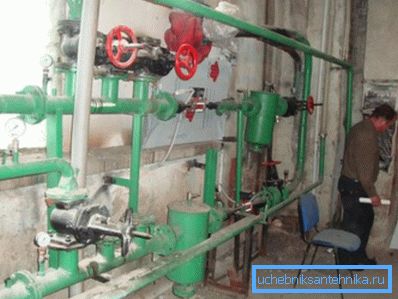

En cada línea - dos conexiones de suministro de agua caliente.

Lo que muestra el medidor

Entonces, ¿qué presión en el sistema de calefacción de un edificio de varios pisos se considera la norma?

¿Y qué pasa al mismo tiempo en la calefacción?

  • En verano, fuera de la temporada de calefacción, la presión estática del sistema de calefacción corresponde a la altura de la columna de agua. Para un edificio de diez pisos, es aproximadamente igual a 3 kgf / cm2, para un edificio de cinco pisos - 1.5 kgf / cm2.
  • Con las válvulas de la casa abierta y el funcionamiento normal de la unidad de ascensor, la presión en los sistemas de calefacción está casi igualada por la tubería de retorno y normalmente es igual a 3-4 kgf / cm2.

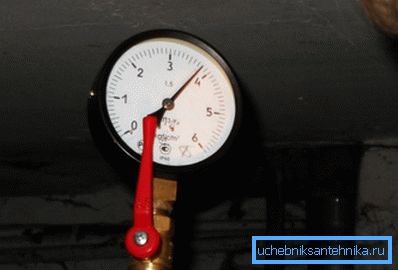

El manómetro de la foto muestra 3.8 kgf / cm2. El valor es bastante regular.

Permitir, pero de hecho, la presión excesiva en los tubos de calefacción es necesaria para la circulación en ellos. ¿Cómo es eso: el contorno se nivela en un obratka, pero todo circula igual?

Todo es muy simple: después del ascensor, el manómetro mostrará solo 2 metros (0,2 atmósferas) más que en la tubería de retorno. Sí, sí, una gota de solo 2 metros pone en movimiento todo el refrigerante en una casa enorme con cientos de radiadores.

¿Y qué hay de retener arandelas? ¿Qué diferencia se crea en ellos?

Incluso menos, de medio metro a un metro. Y es suficiente: debido a la configuración más compleja, la pérdida de presión en el sistema de calefacción es mucho mayor que en las canalizaciones de ACS.

En cuanto a la carretera, luego durante la temporada de calefacción, aproximadamente 8 atmósferas en la alimentación y 3 en la línea de retorno se consideran la norma. Sin embargo, la resistencia hidráulica de las tuberías y la conexión a la carretera más cercana a la CHP de la casa apagan el diferencial y el refrigerante puede alcanzar áreas remotas con parámetros 6 / 3.5 e incluso 5/4 kgf / cm2.

Finalmente, la pregunta principal: ¿por qué la presión en el sistema de calefacción? Después de todo, cuando el sistema esté lleno, el refrigerante circulará en cualquier caso, ¿no es así?

No es así.

Sin sobrepresión, la columna de agua no puede elevarse por encima de esos 10 metros. En un edificio de apartamentos de más de 3 pisos, la calefacción simplemente no funcionará.

Además, hay un par de sutilezas.

  • Tarde o temprano, el circuito tendrá que ser abandonado y llenado. Sin sobrepresión esto es problemático.
  • No debemos olvidarnos del agua caliente. Es alimentado por la misma red de calefacción. Sin presión, el agua caliente no llegará a la mezcladora.
Para el funcionamiento del mezclador se requiere una presión excesiva en el suministro de agua.

Suministro de agua caliente

¿Qué presión debería estar en el sistema de calefacción? Parece que lo hemos descubierto.

¿Y qué mostrará el medidor de presión en el sistema de ACS?

  • Cuando el agua fría es calentada por una caldera o un calentador de flujo, la presión del agua caliente será exactamente igual a la presión en la línea de agua fría menos las pérdidas para superar la resistencia hidráulica de las tuberías.
  • Al alimentar el ACS desde la tubería de retorno al elevador en frente de la mezcladora, serán los mismos 3-4 atmósferas que en el tubo de retorno.
  • Pero al conectar el ACS desde la presión de suministro en las mangueras de la mezcladora puede alcanzar un impresionante 6-7 kgf / cm2.

Una consecuencia práctica: cuando instale un grifo de cocina con sus propias manos, es mejor no ser perezoso e instalar un par de válvulas en frente de las mangueras. Su precio comienza a partir de un centenar y medio de rublos cada uno. Esta simple instrucción le dará la oportunidad de cerrar rápidamente el agua en caso de una explosión de mangueras y no sufrir su ausencia completa en todo el departamento durante la reparación.

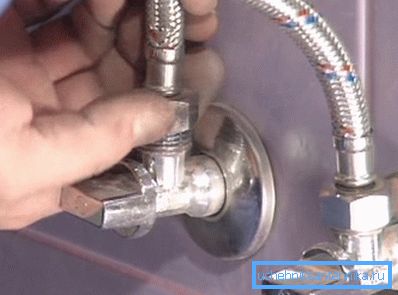

La válvula cerrará el agua rápidamente si hay problemas con las mangueras.

Conclusión

Esperamos que nuestro material sea de utilidad para el lector. En el video adjunto se puede encontrar información adicional sobre cómo funciona el sistema de calefacción y qué papel juegan las caídas de presión en su trabajo. ¡Éxitos!
