Potencia del radiador térmico: formas de contar y

Al elegir un radiador de calefacción, se debe prestar mayor atención a su transferencia de calor, este es el parámetro principal mediante el cual puede evaluar su rendimiento. Dada la variedad de radiadores modernos, no es difícil elegir la opción ideal para cualquier habitación.

Es mejor calcular manualmente la potencia calorífica requerida.

Terminología aceptada

A veces las personas alejadas de la física confunden términos como transferencia de calor, capacidad térmica y conductividad térmica. Cuando los radiadores de calor se consideran disipación de calor es crucial.

Pero no será superfluo entender estas definiciones:

  • capacidad calorífica: este concepto significa la cantidad de calor que debe gastarse para calentar una sustancia en 1? С;

Presta atencion Cuanto mayor sea la capacidad de calor, mayor será la inercia del calentador. Es decir, se enfriará más lentamente, pero tampoco se calentará rápidamente.

  • Conductividad térmica: cuanto mayor sea este valor, más rápido se calentará el metal. Por ejemplo, el cobre se calienta mucho más rápido que el acero o el hierro fundido. Así que el calentador bimetálico a la temperatura de trabajo se calienta muchas veces más rápido que el hierro fundido o el acero, solo que su precio es mucho más alto;
Comparación de la conductividad térmica de diferentes materiales.

Presta atencion Con respecto a las baterías, la velocidad de calentamiento no es particularmente importante. La diferencia en el calentamiento en un par de minutos no decide absolutamente nada.

  • Transferencia de calor: en general, este término se refiere al proceso de intercambio de calor, un cuerpo más caliente se enfría y uno frío se calienta hasta alcanzar el equilibrio. Lo mismo sucede cuando la casa se calienta, la batería se enfría y se mantiene una temperatura agradable en la casa.

Comprender la efectividad de los diferentes tipos de baterías.

La mayoría de las baterías modernas se fabrican seccionalmente, de modo que al cambiar su número, es posible garantizar que la capacidad de calefacción de los radiadores satisfaga las necesidades. Debe tenerse en cuenta que la eficiencia de la batería dependerá de la temperatura del refrigerante, así como de su superficie.

Lo que determina la eficiencia de la transferencia de calor.

La eficiencia del radiador de calefacción depende de varios parámetros:

  • sobre la temperatura del refrigerante;

Presta atencion En la documentación del calentador, el fabricante generalmente indica la cantidad de salida de calor, pero este valor está indicado para temperaturas normales (90 ° C en el suministro y 70 ° C en la salida). Cuando se utilizan sistemas de calefacción a baja temperatura, se requiere un cálculo manual.

  • Desde el método de instalación, a veces los propietarios, en busca de la belleza del interior, cierran las baterías con rejillas decorativas, si el flujo de calor de los radiadores de calefacción encuentra una barrera en su cara, entonces la eficiencia de la calefacción disminuirá ligeramente.
Dependencia de transferencia de calor en el método de instalación
  • desde el método de conexión. Con una conexión diagonal (la tubería de suministro está conectada desde arriba) y la descarga, desde la parte inferior, por otro lado, se garantiza el funcionamiento casi perfecto de la batería. Todas las secciones se calentarán uniformemente.

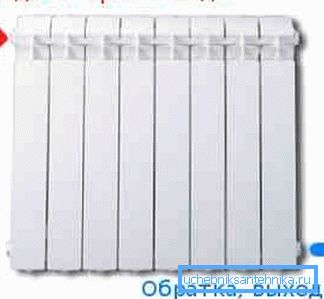

En la foto - el ejemplo perfecto de conectar el radiador.

Es recomendable no ser perezoso y calcular independientemente la potencia requerida del radiador, mientras que es mejor elegir un dispositivo de calefacción con un cierto margen. La temperatura de reserva del radiador no será superflua, y si es necesario, siempre puede instalar un termostato y cambiar la temperatura de cada calentador individual.

Métodos para calcular la potencia requerida.

El cálculo de la capacidad térmica de los radiadores se puede realizar por varios métodos:

  • simplificado: el índice promedio se utiliza para una habitación con 1 puerta y 1 ventana. Para estimar el número de la sección del radiador, es suficiente simplemente calcular el área de la habitación y multiplicar el número resultante por 0.1. El resultado será aproximadamente igual a la potencia de calefacción requerida del calentador; para el seguro, aumentamos el número resultante en un 15%.

Presta atencion Si la habitación tiene 2 ventanas o es angular, el resultado debe incrementarse en otro 15%.

  • Por volumen de la habitación. Existe otra dependencia, según la cual la sección de 200 vatios del radiador de la forma de calentar 5m3 espacio en la habitación, el resultado es bastante inexacto, el error puede alcanzar el 20%;
Dependencia de la potencia del calentador requerida en las características de la habitación.
  • Puedes hacer un cálculo volumétrico más preciso con tus propias manos. Se usa la dependencia de la vista

Q = S • h • 41,

se utilizan las siguientes designaciones: S es el área de la habitación, h es la altura del techo, 41 es el número de vatios por calentamiento de 1 cubo de aire.

Pero es posible realizar un cálculo más detallado teniendo en cuenta el método de instalación del radiador, el método de su conexión, así como la temperatura real del refrigerante en las tuberías.

En este caso, la instrucción de cálculo se verá así:

  • En primer lugar, se calcula la altura de la temperatura? T, la dependencia de la forma? T = ((T_pod-T_obr)) / 2-T_komn se utiliza

en la fórmula Tbajo - Temperatura del agua en la entrada del radiador, Tarr - temperatura de salida, Thabitacion - La temperatura en la habitación.

  • luego calculamos la potencia requerida del calentador Q = k • A •? T,

donde k es el coeficiente de transferencia de calor, Q es la potencia del radiador, A es el área de superficie de la batería.

  • La documentación generalmente indica la información de los fabricantes de radiadores, teploatt, de modo que se conozca Q y la temperatura correspondiente. Por lo tanto, es posible determinar el valor de k • A (este valor es una constante para cualquier presión de temperatura);
  • Además, conociendo el producto k • A y la presión de temperatura real, se puede calcular la potencia del radiador para cualquier condición de trabajo.

Y puede hacerlo aún más fácil y usar mesas confeccionadas con el número recomendado de secciones del radiador para un área específica. Por ejemplo, la tabla de capacidad calorífica de los radiadores de hierro fundido le permite elegir el tamaño correcto de la batería sin realizar ningún cálculo. Hay calculadoras en línea para facilitar el cálculo.

Datos para la selección del dispositivo de calefacción para el hogar.

Elegir un radiador

Desde el punto de vista de la transferencia de calor, los radiadores bimetálicos pueden considerarse el líder indiscutible. La tabla de capacidad térmica de los radiadores de calefacción muestra claramente que la salida de calor de un diseño de este tipo es aproximadamente 2 veces mayor que la de hierro fundido.

Comparación de la transferencia de calor de diferentes tipos de baterías.

Pero necesitas tener en cuenta muchos otros detalles:

  • el costo - Los radiadores clásicos de hierro fundido costarán al menos 2 veces más baratos que los bimetálicos;
  • El hierro fundido no tolera el martillo de agua., y de hecho, un material bastante frágil;
  • vale la pena pensar en la apariencia. A un precio exorbitante, puede comprar radiadores de hierro fundido con un hermoso patrón en la superficie. Tal calentador en sí mismo es una decoración de la habitación.

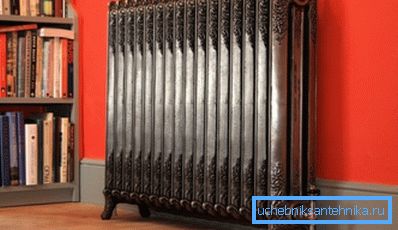

Decoración de la habitación real

En cuanto al costo y la eficiencia, vale la pena introducir un concepto tal como teploat de radiadores bimetálicos (o hierro fundido, acero). Si tomamos en cuenta el costo de la batería y su eficiencia, puede resultar que el costo del teplomat de un radiador de hierro fundido sea más bajo que el de una estructura bimetálica.

Por lo tanto, no descuente el buen dispositivo de calefacción de hierro fundido. La capacidad calorífica de los radiadores de hierro fundido de calefacción permite utilizarlos completamente para calentar casas, y con un funcionamiento cuidadoso pueden servir durante más de una docena de años.

Al final

La capacidad térmica de un radiador se entiende como la cantidad de calor que es capaz de entregar a una habitación en condiciones normales de funcionamiento. Este es el parámetro más importante a la hora de elegir un calentador para la casa, el cálculo de la potencia es relativamente simple, de modo que todos pueden elegir la mejor opción por sí mismos.

El video en este artículo muestra un ejemplo detallado del cálculo de la salida de calor requerida de los calentadores para una casa.
