Potencia de los radiadores bimetálicos: características de

Este material es más adecuado para aquellos que deciden calentar su propia vivienda con sus propias manos y necesitan calcular los calentadores de acuerdo con su capacidad para una habitación en particular, teniendo en cuenta la temperatura de la habitación.

Por supuesto, dichos cálculos serán diferentes para diferentes zonas climáticas, el grado de aislamiento del edificio y el grosor de las ventanas de doble acristalamiento en las ventanas, pero todo esto es demasiado difícil e intentaremos explicar de forma sencilla cómo puede realizar dichos cálculos de manera independiente.

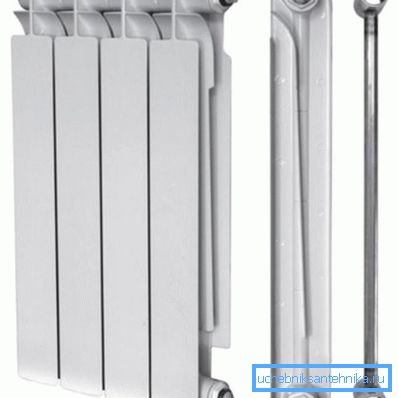

En nuestros cálculos, se hará hincapié en los radiadores bimetálicos, como los más demandados para los sistemas de calefacción autónomos, y entre otras cosas, le mostraremos el video en este artículo.

Potencia del radiador

Algunas características de la calefacción.

• Al instalar una instrucción de calefacción autónoma le permite instalar circuitos de una y dos tuberías., pero esto cambiará el diagrama de cableado, y esto puede afectar la potencia de los calentadores, así que averigüemos cuáles son estas dos opciones.
• Comencemos con un sistema de un tubo. y aquí vemos que el refrigerante se mueve a través de una tubería gruesa, desde donde fluyen los tubos más delgados, a través del cual el agua a presión ingresa al calentador y regresa. El precio de un dispositivo de este tipo es menor, ya que se tiene que calentar menos agua, pero hay un problema grave: el medio de transferencia de calor se enfría y enfría con cada batería, por lo tanto, en tales casos, se recomienda manejar con tres o cuatro radiadores y nada más, ya que están El orden de separación pierde su poder.
• El sistema de dos tubos es completamente diferente. - Aquí, por supuesto, tendrá que calentar mucha más agua, pero ésta, al ingresar a los radiadores a través del tubo de suministro, no pierde su temperatura, ya que el refrigerante enfriado se descarga en el tubo de retorno. En tales circuitos, los cálculos de la potencia de los diferentes tipos de radiadores serán los más precisos.

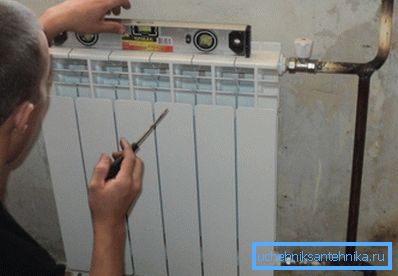

Nota Para crear el microclima más constante en la habitación, no debe haber una fuga de aire caliente; esto también ayudará a calcular la potencia necesaria del calentador con mayor precisión. Por lo tanto, los radiadores deben instalarse debajo de la ventana, como en la foto de arriba: los flujos de aire caliente se elevarán y crearán una "cortina" de la penetración del aire frío que emana del vidrio.

Cuántos radiadores se necesitan por habitación

Tabla de potencia de radiadores bimetálicos según la marca.

Nota Se debe tener en cuenta que el metal del cual está hecho el radiador no tiene absolutamente ninguna importancia al calcular la potencia de los dispositivos de calefacción para una habitación en particular. El hecho es que el fabricante siempre indica en los documentos que lo acompañan la potencia nominal de una sección o todo el dispositivo, si se trata de un panel.

Ahora tratemos de calcular la potencia de los dispositivos de calefacción en el área de la habitación, y por ejemplo usaremos una habitación con un perímetro de 4.556.5 m usando la fórmula S * 100 / P, pero aquí deberíamos decir inmediatamente que estos cálculos son válidos si la altura del techo no excede los 2.7 m.

Por lo tanto, la S (área) de la habitación será de 4.5 * 6.5 = 29.25 m2, y para la potencia de la sección 1 del radiador bimetálico (P) tomamos el ESTILO MUNDIAL 500 185 W, y la cifra 100 es el número de vatios por m2 para Moscú y la región de Moscú.

Como la sala que tenemos es lo suficientemente grande y necesitamos saber el número de secciones (K), significa que K número de secciones = S * 100 / P = 29.25 * 100/185 = 15.81 o 16 secciones es una grande o dos medianas radiador

Ahora calculemos el número requerido de secciones del mismo fabricante y con la misma capacidad para una habitación con la misma área, pero con techos que tengan más de 2.7 m de altura y para una unidad de cuenta, puede tomar una altura de 3 m.

Por lo tanto, primero debemos calcular el valor de V: la capacidad cúbica de la sala, esto es V = 4.5 * 6.5 * 3 = 88.5 m3. Para la misma región de Moscú y Moscú, se necesita un metro cúbico de espacio para producir 41 W de energía térmica.

Por lo tanto, la potencia total que se necesita para la habitación será Ptotal = V * 41 = 88.5 * 41 = 3628.5 vatios. Por lo tanto, si la potencia de una sección de un radiador bimetálico ESTILO GLOBAL 500 es de 185 W, entonces 3628.5 / 185 = 19.6 o 20 secciones: estos son, por supuesto, dos radiadores, ya que uno será demasiado incómodo.

Pero estos cálculos son válidos solo si el edificio tiene un aislamiento adecuado y no hay corrientes de aire en la habitación.

Conclusión

Puede averiguar cuáles son las normas de consumo de calor en su región por metro cuadrado y por metro cúbico, y luego sustituir estos valores en las fórmulas anteriores. Pero así como puede aprovechar los estándares dados en este caso, son adecuados para casi todas las regiones de la Federación Rusa.
