Piso caliente de carbono infrarrojo

10-10-2018
Calefacción

El piso cálido de carbono infrarrojo se refiere a los innovadores tipos de calefacción. En términos de eficiencia, supera a cualquier sistema de calefacción conocido. Su efecto en el cuerpo es similar al generador de aeroína utilizado en la medicina tradicional. Se ha confirmado científicamente que los "rayos de la vida", como se denomina la radiación del espectro infrarrojo, contribuyen a la eliminación de toxinas del cuerpo, inhiben el estrés y previenen la formación de células malignas. Otro piso de este tipo se llama inteligente, porque calienta los objetos, el cuerpo humano, los muebles de la habitación, dejando el aire fresco. Tiene la capacidad de autorregularse: cuando la temperatura del elemento calefactor aumenta, el material compuesto de un piso calentado con fibra de carbono reduce la resistencia eléctrica y, como resultado, la potencia de la radiación infrarroja disminuye.

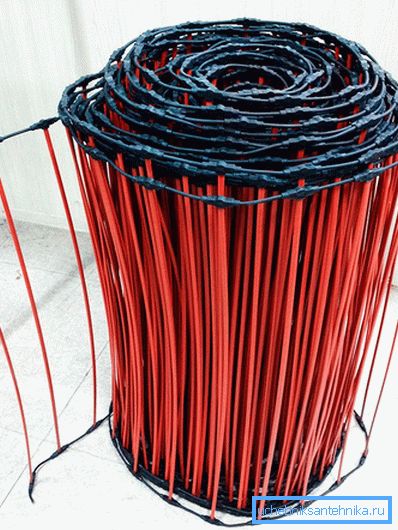

Propiedades y vistas

Propiedades y vistas

Además de la eficiencia (su consumo es de 25 a 40 W / m por hora) y la protección contra el sobrecalentamiento, el piso de carbono tiene varias otras ventajas:

  • confiabilidad, resistencia a la corrosión y al fuego, explosión, debido al rendimiento de alta tecnología y la presencia de una capa protectora de capa de cemento;
  • En vista del bajo peso de la estructura, no ejerce una carga sobre el piso y las estructuras de soporte de la habitación;
  • No genera radiación electromagnética.

Hay dos tipos de sistemas:

  1. Esteras de la base.
  2. Película de carbono.

Los termomáticos de varilla son una estructura elástica de 83 cm de ancho y hasta 25 m de largo. Cada esterilla se puede cortar en múltiples a 10 cm. Las varillas se conectan en un circuito eléctrico en paralelo, por lo tanto, la falla de un elemento no afectará el trabajo de otros.

Cada barra está compuesta de carbono, plata y grafito y está encerrada en una funda protectora de polietileno de tres capas. Cuando se aplica voltaje eléctrico a los extremos de la varilla, induce ondas infrarrojas.

Elementos de calentamiento

La película de calentamiento de la película de infrarrojos (IPO) consiste en dos capas de polipropileno con una tira de mezcla de carbón y grafito recubierta en el interior de la impresora.

La colocación de la película, a diferencia de las varillas, no requiere penetración y vertido con una regla de cemento. Sobre la película se colocan parquet, laminados u otros recubrimientos.

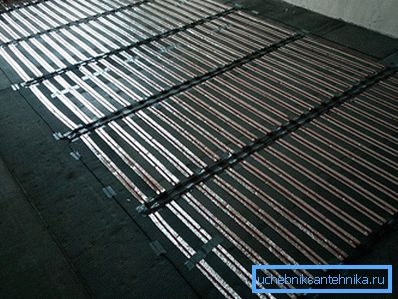

Apilado y conexión eléctrica.

Apilado y conexión eléctrica.

La tecnología de colocación y unión de la calefacción por suelo radiante es simple y no requiere habilidades especiales. Pasos de instalación:

  1. La superficie antes de la colocación se nivela con una regla de cemento y arena y se controla por nivel. Las irregularidades permisibles son de 3 mm.
  2. Hacemos una impermeabilización, cubrimos la superficie con una película de polietileno de invernadero de 50 a 100 micrones de espesor.
  3. Colocación superior de sustrato aislante con una capa reflectante para que el calor "no vaya al piso". Utilizamos para esta lámina materiales de espuma con recubrimiento mylar: armofol o planex. El aislamiento debe colocarse con el lado reflectante hacia arriba. Las uniones se sujetan con cinta adhesiva.
  4. Cortar y colocar la tira. La longitud de una tira no debe exceder de 20 a 25 m. La tira debe dirigirse a la pared con una toma desde la cual se suministrará la alimentación. En este lado, también se instalan puentes eléctricos y se monta el termostato. Hacemos un hueco en el piso debajo de la tira e instalamos un sensor térmico en el tubo corrugado. Sensor de temperatura adecuado, por ejemplo, modelo SF-7-30. La distancia entre los bordes de las tiras debe ser de 5 a 8 mm; se prohíbe la superposición de tiras. Es necesario evitar la caída de herramientas sobre la superficie de la película y no pisar los termoelementos descompuestos del sistema.
  5. Conectamos secciones de tiras en paralelo a una red eléctrica usando cables con clips - clips en los extremos. Los vástagos de la abrazadera deben enroscarse firmemente al final de los cables. Sección de cable adecuada de 2,5 mm. Es necesario asegurar los clips a los contactos de la tira. Uno de los lados debe ingresar entre las capas de polímero en la OPI, el otro lado del clip está montado en el bus de cobre en el exterior. Se permite realizar la conexión en los tornillos. Los cables de colocación y los sujetadores sobresalientes pueden estar en ranuras. Usamos para el aislamiento de piezas conductoras tubos de pared gruesa termocontraíbles, tiras aislantes incluidas en el sistema y masilla bituminosa.
  6. Conecte el sensor de temperatura con un controlador de temperatura. La alimentación de red se suministra a través del controlador de temperatura. Después de aplicar el voltaje, verificamos el funcionamiento de todas las secciones, prestamos atención a la uniformidad del calentamiento y eliminamos los problemas.

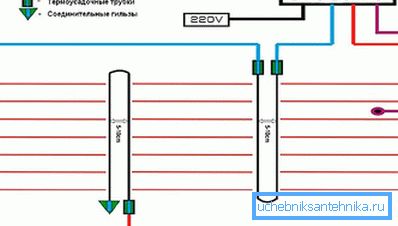

Esquema de conexión de suelo radiante a la red eléctrica.

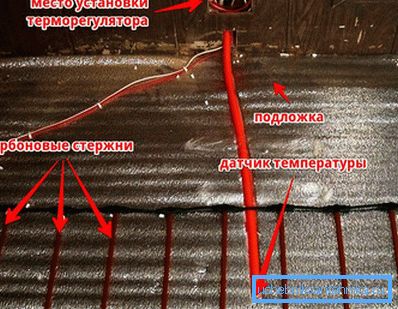

Secuencia de powerline

Es importante verificar los contactos: la conexión no debe producir chispas ni calor más que toda la superficie de calentamiento.

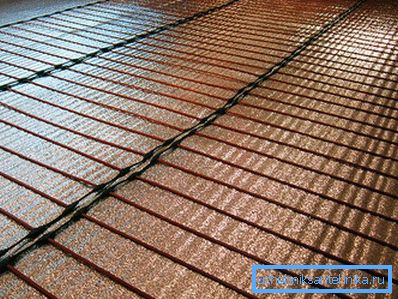

Piso de carbono económico y cálido.

Después de eso, el sistema puede ponerse en funcionamiento. Si tiene experiencia en la colocación de un piso cálido de carbono infrarrojo, comparta su experiencia en los comentarios del artículo.
