Panel de radiadores de calefacción - el dispositivo y

Los radiadores de calefacción son un elemento extremadamente importante de cualquier sistema de calefacción, ya que son ellos los que realizan el calentamiento del espacio circundante. Por lo tanto, la elección de estos dispositivos de calefacción debe abordarse de manera responsable y familiarizarse con sus características y tipos de antemano.

En este artículo consideraremos el dispositivo y los parámetros técnicos de uno de los diseños más comunes: los radiadores de panel.

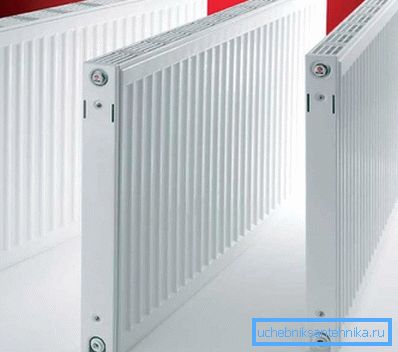

Panel de radiadores de acero.

Características de los radiadores de panel.

Información general

La principal característica estructural de los dispositivos de calefacción de esta clase es la ausencia de secciones tradicionales, en cambio, la parte frontal está hecha en forma de un panel sólido. Este último se ensambla a partir de dos láminas de acero, que toman la forma necesaria como resultado del prensado. En particular, se estampan en ellos conductos para el soporte térmico.

Al soldar dos placas estampadas, se forma un panel delgado, cuyo espesor apenas excede de un centímetro. El radiador puede consistir en uno o varios paneles de este tipo. Este diseño tiene muchas ventajas, pero al mismo tiempo algunas desventajas, que consideramos a continuación

Diseño del dispositivo

En comparación con los radiadores tradicionales o bimetálicos de calefacción, la capacidad de los paneles de acero es escasa. Debido a esto, en el sistema de calefacción hay una rápida circulación del refrigerante y, como resultado, un calentamiento casi instantáneo.

Ya después de 10 - 15 minutos, la calefacción del panel calienta la habitación. Sin embargo, esta característica también tiene un inconveniente: los radiadores se enfrían cuando el sistema se apaga, tan rápido como se calientan.

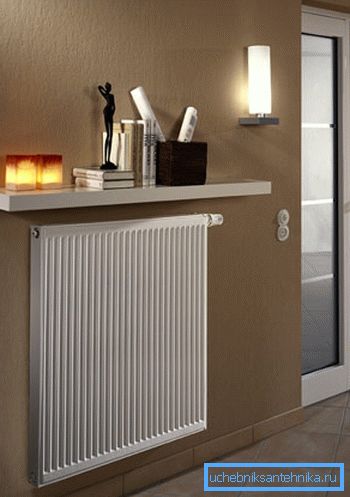

Panel radiador en el interior de la habitación.

Además, una característica importante de este diseño es la convección del aire, aunque esto se aplica solo a los radiadores que consisten en varios paneles. Esta característica se realiza debido a la presencia de canales de aire ubicados entre los conductos para el refrigerante.

Como resultado, el dispositivo se calienta no solo irradiando energía térmica desde la caja, sino también debido a la circulación del aire térmico en la habitación. Debido a esto, la eficiencia del diseño puede llegar al 75 por ciento.

Sin embargo, a pesar del hecho de que los paneles para radiadores están hechos de acero de alta calidad y alta calidad, están diseñados para funcionar a baja presión en el sistema (no más de diez atmósferas) y con una temperatura de refrigerante de hasta 110 grados centígrados. Por estas razones, por lo general se utilizan en casas de campo privadas y de varios pisos.

Dado que en los sistemas de calefacción centralizada la presión es superior a diez atmósferas, en los apartamentos las baterías del panel se instalan solo en el caso de disponer de sistemas de calefacción autónomos.

Presta atencion Es imposible utilizar los radiadores de panel en un sistema de calefacción centralizado no solo por su alta presión, sino también por un refrigerante contaminado. Los conductos estrechos se obstruyen rápidamente y el dispositivo falla. Por lo tanto, para trabajar en tales condiciones es mejor usar radiadores bimetálicos.

Méritos

Las ventajas de las baterías de este tipo son bastantes, a continuación les presentamos las principales:

  • Limpio, bastante simple, pero al mismo tiempo con un diseño elegante. Además, los equipos modernos, que se utilizan en la fabricación de estos dispositivos, le permiten producir productos con diferentes opciones de estilo, desde lo clásico hasta el minimalismo.
  • La capacidad de ajustar el grado de calentamiento del dispositivo, debido al hecho de que los productos, en general, están equipados con todo tipo de dispositivos electrónicos o mecánicos.
  • Mayor transferencia de calor: como se mencionó anteriormente, el uso del principio de convección puede aumentar significativamente el nivel de eficiencia.

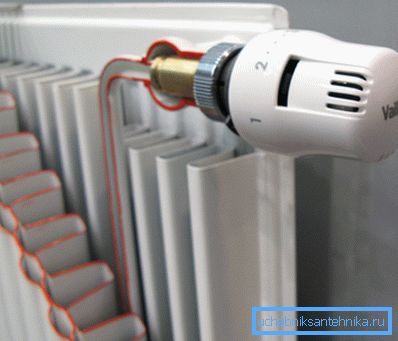

Dispositivo para ajustar la calefacción del radiador
  • El precio es significativamente más bajo que otros tipos de baterías. Esto se debe al hecho de que el acero en sí es significativamente más bajo que el cobre y el aluminio.
  • Eficiencia: dado que los dispositivos tienen poca capacidad, se gasta mucha menos energía para calentar el refrigerante.
  • Multifuncionalidad: el dispositivo realiza la función de un radiador convencional y un convector.
  • El peso insignificante gracias a lo que es posible llevar a cabo la instalación de las baterías de forma independiente.
  • La posibilidad de elegir el dispositivo del tamaño más adecuado y la potencia requerida.

Sugerencia También puede dar la apariencia de paneles a baterías seccionales comunes, por ejemplo, hierro fundido, mediante la instalación de paneles especiales. Además, no solo puede hacerlos más atractivos, sino también más efectivos. Los paneles en los radiadores pueden estar hechos de una variedad de materiales, por ejemplo, de madera o metal.

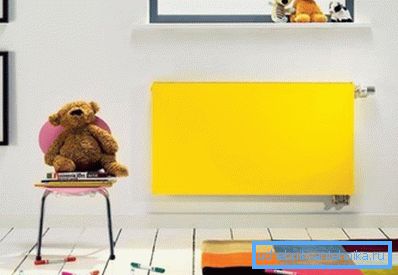

Radiador amarillo

Desventajas

Con todas las ventajas de estos dispositivos de calefacción, no pueden llamarse radiadores ideales por las siguientes razones:

  • La exposición al golpe de ariete es una de las razones principales por las que las baterías de panel no se pueden usar en sistemas de calefacción centralizados.
  • Sensibilidad al nivel de acidez del agua: para evitar la corrosión de la superficie del acero, el nivel de pH del refrigerante debe ser estable y mantenerse en el rango de 8.3 a 9.5.
  • El manual de instrucciones para las baterías del panel prohíbe drenar el agua del sistema durante mucho tiempo. De lo contrario, las paredes internas de acero de la estructura entrarán en contacto con el oxígeno, lo que conducirá a la corrosión.

Por estas razones, está lejos de todos los casos adquirir radiadores de panel.

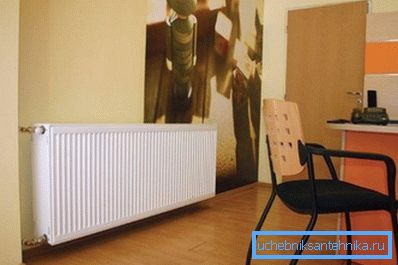

En la foto - una batería con conexión lateral.

Tipos de radiadores de panel

Todos los radiadores de panel de acero existentes se dividen en varios grupos.

En particular, según el método de conexión, se pueden dividir en dos tipos:

  • Dispositivos con conexión inferior: las dos conexiones de la batería se encuentran debajo.. Tal conexión es conveniente en los casos en que los tubos de calefacción están en el piso. Sin embargo, debe tenerse en cuenta que en este caso el coeficiente de pérdida de calor es bastante alto.
  • Con conexión lateral: en este caso, la entrada está ubicada en la parte superior y la salida está en la parte inferior.. Esto permite un calentamiento uniforme del aparato de calefacción. Sin embargo, si el diseño tiene muchas secciones, en este caso habrá una pérdida de calor significativa.

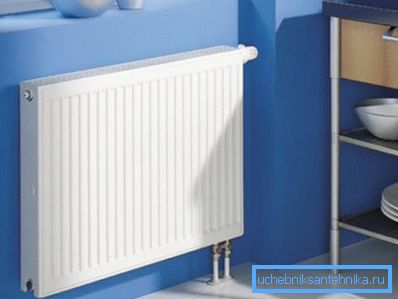

Batería con conexión inferior.

Como se mencionó anteriormente, los radiadores considerados pueden diferir en el número de paneles. Por este criterio, se clasifican en los siguientes tipos:

Tipo 10 Son dispositivos de una sola fila sin canales de convección.
Tipo 11 Consisten en un panel, sin embargo, a diferencia de este último, tienen una caja de acero, que proporciona convección de aire.
Tipo 21 El diseño consta de dos paneles.
Tipo 22 El dispositivo incluye dos paneles y dos listones, de modo que los conductos de aire están ubicados a ambos lados del radiador.
Tipo 21 El diseño es un radiador de panel de acero hecho de tres paneles con tres filas de aletas para el paso de masas de aire.

Sugerencia Al conocer los tipos de radiadores, no es difícil seleccionar correctamente los dispositivos de calefacción, de acuerdo con el área de la habitación climatizada.

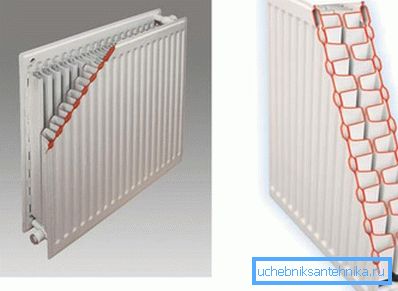

Diseño del panel

Además, los dispositivos varían en tamaño, que puede ser el siguiente:

  • Ancho - 40 - 300 cm;
  • Altura - 30 - 90 cm.

Por lo tanto, antes de comprar un dispositivo, es necesario calcular el tamaño de los radiadores de calefacción, que dependen del espacio del piso y la capacidad del sistema.

Batería de acero del panel Fabricantes

Como saben, la calidad de las baterías depende no solo del tipo de diseño, sino también del fabricante. Por lo tanto, no debe dar preferencia a los productos más baratos de fabricantes menos conocidos. Un beneficio menor puede llevar al hecho de que muy pronto será necesario cambiar los radiadores con mis propias manos.

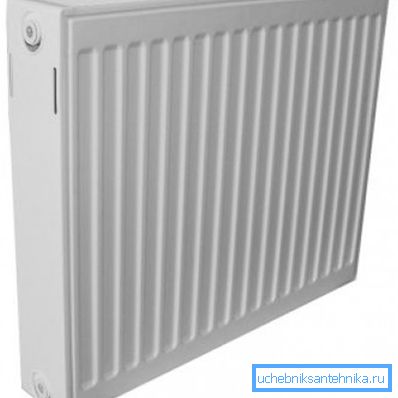

Radiador de acero

Los paneles de los siguientes fabricantes se han recomendado bien:

  • Buderus (Alemania);
  • Thermoplus (Italia);
  • Lidea (Rusia);
  • Kermi (Alemania) y otros.

Además, los productos deben comprarse en grandes ferreterías para evitar la falsificación y tener confianza en el cumplimiento de las obligaciones de la garantía por parte del vendedor.

Conclusión

Los radiadores de acero de panel tienen varias ventajas sobre sus contrapartes, sin embargo, debe tenerse en cuenta que su uso está limitado a ciertas características técnicas. Si las condiciones de su sistema de calefacción cumplen con los requisitos de estos dispositivos, serán una excelente opción.

Del video de este artículo, puede obtener información adicional sobre este tema.
