Panel de radiadores: características de diseño, ventajas y

La batería clásica de hierro fundido no siempre encaja en el interior. Por supuesto, puede cubrirlo con una pantalla hermosa o cerrarla con una cortina, pero la mayor parte del calor simplemente no llegará a la habitación. La solución en esta situación puede ser los radiadores de paneles de metal: se ven inusuales y tienen una eficiencia excelente

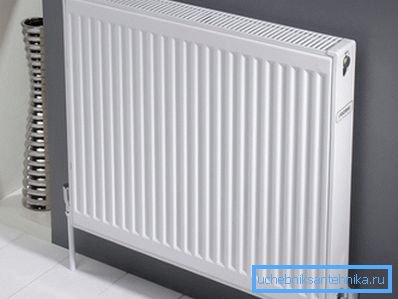

Radiador de panel con estilo

Características de diseño

Si en el caso de las baterías de hierro fundido convencionales, el calentador se divide en secciones separadas, entonces la superficie del panel es sólida. Está hecho de chapa de acero, en el interior a menudo se suelda a las costillas de chapa de acero para un calentamiento más eficiente de la habitación. Debido a esto, los radiadores de panel tienen una superficie lateral desarrollada, lo que mejora la transferencia de calor.

Las salidas de aire se hacen en la parte superior e inferior para garantizar la convección. Con tal dispositivo, aproximadamente el 50% de la energía transferida a la habitación proviene de la radiación térmica de la superficie lateral y aproximadamente el 50% proviene de la convección. Es decir, el aire frío se toma desde abajo y sale a través de los orificios superiores ya calentados. Se utilizan placas adicionales en el diseño para dirigir el flujo de aire.

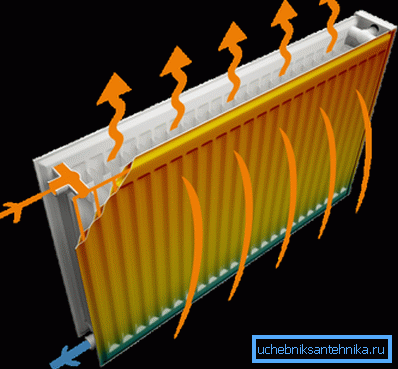

El principio de funcionamiento del panel calentador.

De lo contrario, el principio de acción de los radiadores de panel es el mismo que el de las baterías convencionales: el agua caliente calienta el metal y le da energía térmica a la habitación. Un tubo de acero curvado pasa a través del calentador, a través del cual circula el refrigerante.

En cuanto a las diferencias en el diseño, los radiadores de panel se dividen en:

  • Modelos sin panel convector (tipo 10). - Se consideran los más sencillos, no hay panel convector;
  • con un panel de acero (tipo 11) - aletas de una sola fila;
  • tipo 20 - Radiador de panel de dos filas sin aletas internas;
  • tipo 21 - también doble fila, pero también hay 1 fila de aletas adentro (es decir, se proporciona la convección);
  • tipo 22 - 2 hileras y nervaduras interiores dobles;

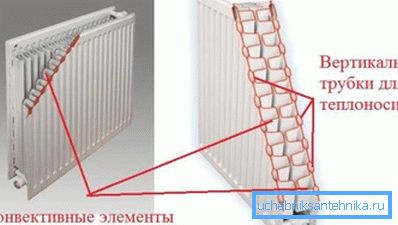

En la foto - tipo radiador 22.
  • tipo 33 - 3 hileras y aletas interiores triples.
Tipos de baterías de panel

Además, los radiadores tipo panel pueden variar mucho en tamaño (tanto en altura como en profundidad). Esto permite elegir un dispositivo de calefacción para una casa común y para una habitación con ventanas grandes.

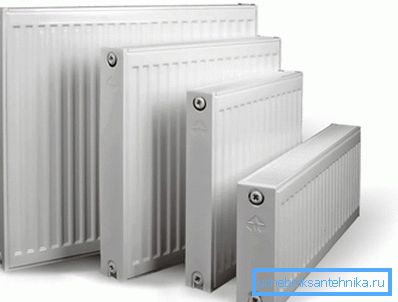

Los tamaños varían en una amplia gama.

En cuanto a la conexión de las tuberías del sistema de calefacción, hay dos opciones con conexión lateral y con la inferior (es decir, el suministro y el flujo de retorno se encuentran en la parte inferior del calentador).

Presta atencion Esto reduce un poco la eficiencia del calentamiento, pero tales radiadores de panel permiten ocultar completamente las tuberías del sistema de calefacción debajo del piso.

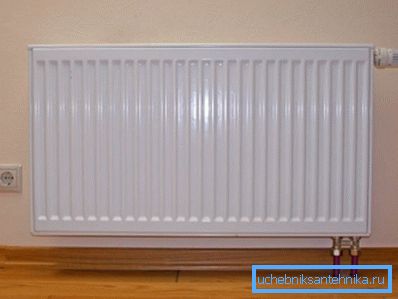

Conexión inferior permitida para enmascarar tuberías de calefacción

Además, generalmente se incluye un termostato en el kit de calentadores con una conexión inferior (ya está instalado en el propio radiador). Por lo tanto, será posible regular el funcionamiento de la batería en un amplio rango.

Lea más sobre las características de los radiadores de panel.

Los calentadores de panel pueden tener una eficiencia ligeramente más baja que los mejores representantes de los radiadores convencionales (por ejemplo, bimetálicos). Pero vale la pena en su totalidad con su excelente apariencia, y la diferencia no es tan significativa. Además, hay una serie de características, cuyo conocimiento definitivamente no será superfluo.

Ventajas y desventajas de los radiadores de panel de acero.

Los radiadores de panel tienen una impresionante lista de ventajas:

  • Debido a una combinación de transferencia de calor directa y convección, la eficiencia de los dispositivos supera el 75%, y el calor en la habitación se distribuye de manera más uniforme;
  • tales dispositivos se caracterizan por una menor necesidad de un refrigerante, en comparación con un sistema de calefacción que utiliza baterías de hierro fundido, la necesidad de agua es más del doble;

Presta atencion Esta característica también tiene un inconveniente: dado que hay poca agua en el sistema de calefacción, la caldera deberá encenderse con más frecuencia para mantener la temperatura en un rango determinado. En los sistemas de calefacción centralizada, la cantidad de refrigerante en la batería no desempeña un papel especial.

  • El precio de un panel radiador es más bajo que el de vacío o bimetálico. Esto se explica por el hecho de que el acero es mucho más bajo que el cobre, y el diseño del calentador es bastante simple.

Hay, por supuesto, un par de inconvenientes, puede seleccionar:

  • El acero es susceptible a la corrosión y, en general, se aplican mayores requisitos a la calidad del refrigerante. En particular, la acidez debe mantenerse a un nivel normal (el pH no debe exceder de 9.5);
pH no debe exceder de 9.5
  • Se recomienda no dejar los radiadores de panel durante mucho tiempo sin agua. El hecho es que el acero se oxida en contacto con el aire;
  • dichos dispositivos de calentamiento son adecuados solo para sistemas con presión ordinaria y temperatura del refrigerante no superior a 110 ° C;
  • No toleran el martillo de agua.

Instalación de un panel de radiadores.

El proceso en sí es ligeramente diferente de instalar una batería convencional.

La instrucción consta de los siguientes puntos:

  • Primero debe comprobar si el umbral no está demasiado cerca de la rejilla de convección superior. Si la distancia es inferior a 7 cm, el radiador será peor para calentar la habitación;
La convección se romperá cerca del alféizar de la ventana.

Presta atencion Se recomienda a los fabricantes que elijan un dispositivo aproximadamente un 10% más potente si las brechas en el piso y el alféizar de la ventana son menores de 10 cm.

  • Luego, los soportes se colocan en la pared, vienen con un radiador;
  • Además, el radiador se coloca en soportes fijados en la pared. Al mismo tiempo, el empaque del calentador aún no se ha retirado completamente, sino solo en los lugares donde se conectarán las tuberías de suministro y descarga;
  • si la conexión se realiza a mano, el siguiente paso es instalar la grúa Mayevsky en la parte superior de la pantalla y el termostato (también viene con el radiador);

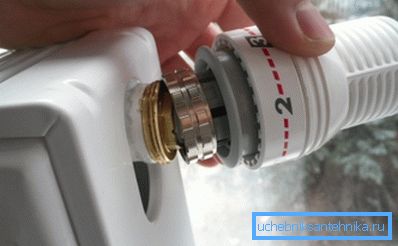

Instalación del termostato
  • los enchufes estan instalados

Finalmente, el embalaje del dispositivo de calefacción se retira solo después de que se hayan completado los trabajos de acabado en la habitación. Debido a esto, no es necesario limpiarlo del polvo, y el riesgo de rayar la superficie es menor.

Los errores de instalación más comunes son:

  • Desviación horizontal durante la instalación. Como resultado, la salida de calor del dispositivo se vuelve más baja que la declarada por el fabricante;
  • si el espacio entre el piso y la parte inferior del panel del radiador es demasiado grande, el aire en la parte inferior de la habitación será demasiado frío, esto creará molestias;
  • Está estrictamente prohibido pintar el calentador con pinturas metálicas (esto empeorará la transferencia de calor del dispositivo), y la salida del dispositivo de escape de aire también se pinta con bastante frecuencia.

En cuanto a la selección de la potencia térmica, puede simplemente calcular el volumen de la habitación en metros cúbicos y multiplicar por 41. El número resultante indicará la potencia requerida en vatios para calentar la habitación. Las características técnicas de los radiadores de panel de calefacción incluyen necesariamente este parámetro, de modo que se puede tomar de la documentación del calentador.

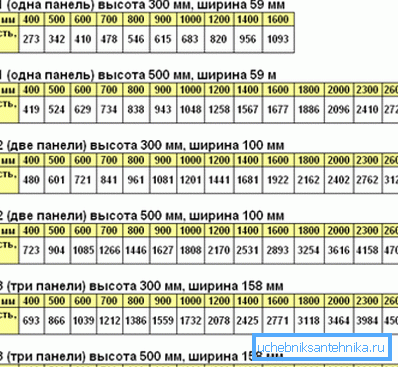

Característica de los radiadores de paneles populares.

Resumiendo

Los calentadores de paneles son muy diferentes de todos los radiadores de calefacción seccionales habituales. Dichos calentadores lucen elegantes y se ven bien en cualquier interior, y la posibilidad de una conexión más baja vale mucho.

En cuanto a qué paneles de radiadores son mejores, entonces puede aconsejarle que elija modelos con aletas internas, en las cuales la transferencia de energía térmica se realizará de 2 maneras.

El video en este artículo muestra el dispositivo del panel de acero del radiador.
