Nudos de mezcla para un suelo con aislamiento térmico:

El sistema de calefacción por suelo radiante es una excelente adición a la calefacción por radiadores. Sin embargo, a diferencia de las baterías tradicionales, pertenece a los dispositivos de calefacción de baja temperatura, por lo tanto, cuando se usan estos sistemas juntos, los nodos de mezcla del piso calentado están necesariamente instalados. A continuación, observamos más de cerca qué son estos dispositivos, en qué elementos se componen y qué funciones desempeñan.

¿Por qué usar una unidad de mezcla?

Para comprender por qué necesita una mezcladora para un piso calentado por agua, primero debe averiguar cómo funciona el sistema, lo que haremos a continuación. Por lo tanto, para radiadores y calefacción por suelo radiante se suministra el mismo portador de calor. Además, se calentó al máximo, es decir, a una temperatura que se requiere para los radiadores (hasta 95 grados).

Al mismo tiempo, la temperatura de la superficie del piso de acuerdo con las normas sanitarias no debe exceder los 30-31 grados, de lo contrario será incómodo caminar en este piso. Por esta razón, la temperatura del refrigerante, que se alimenta al circuito, es, dependiendo del grosor de la regla y el tipo de revestimiento del suelo, - 35-55 grados.

De esto se deduce que el agua no puede ser suministrada directamente desde la caldera al circuito, ya que su temperatura puede exceder el límite permisible. Simplemente, a los efectos de su descenso, se aplica una termo-mezcladora para un piso cálido. Mezcla el refrigerante caliente con el más frío, es decir, línea de retorno

Presta atencion Si la calefacción de una casa o apartamento se implementa utilizando circuitos de baja temperatura, las unidades de mezcla no se instalan, ya que en este caso no tiene sentido usarlas.

Dispositivo de mezcla de nodo

Convencionalmente, el trabajo del mezclador bajo consideración se puede describir como sigue:

• El refrigerante caliente se suministra al colector de calefacción y allí descansa contra la válvula de mezcla para un piso calentado con un termostato.
• Si la temperatura del refrigerante es inferior a la requerida, la válvula se activa, como resultado de lo cual se abre el suministro del refrigerante caliente.
• Tan pronto como la temperatura alcanza el valor deseado como resultado de la mezcla de líquidos fríos y calientes, la válvula corta el flujo de líquido caliente.

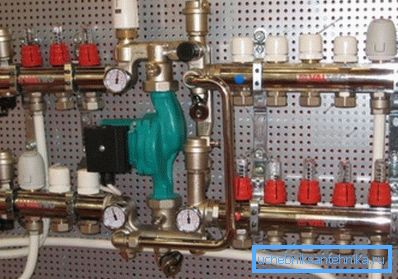

Debo decir que el grupo de mezcla para un piso calentado es necesario no solo para ajustar la temperatura, sino también para hacer circular el refrigerante en el circuito del sistema de calefacción. Por lo tanto, el sistema consta de los siguientes elementos básicos:

Además de estos dos elementos principales, el sistema también puede ser:

• Bypass: protege la unidad de mezcla de sobrecargas.
• Válvulas de cierre y drenaje.
• Salida de aire.

Debe tenerse en cuenta que el intercambiador de calor de mezcla debe instalarse antes del circuito, sin embargo, el lugar de instalación puede ser diferente:

• En la sala donde se implementa el sistema de piso caliente.
• En la sala de calderas.
• En la caja del colector cercano.

Tipos de unidades de mezcla

La principal diferencia en el funcionamiento de los termomezcladores está en el diseño de válvulas de distribución. Los más comunes son los dispositivos de dos y tres vías. A continuación se muestra una mirada detallada a sus características.

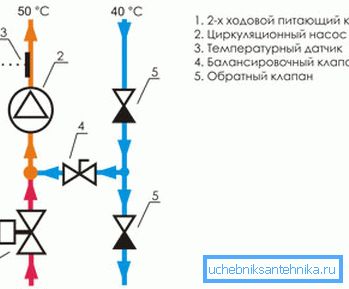

Válvula de dos vías

Las válvulas de dos vías también se llaman alimentación. En este dispositivo se instala un cabezal termostático, que contiene un sensor de líquido responsable de controlar la temperatura en el refrigerante, que ingresa al circuito del sistema de calefacción.

La mezcla del refrigerante se lleva a cabo de acuerdo con el principio descrito anteriormente, es decir, el flujo de retorno se suministra continuamente, y el líquido caliente solo cuando es necesario.

Entre las ventajas de este diseño se encuentran:

• El sistema nunca se sobrecalienta, lo que aumenta su vida útil.
• La válvula tiene una capacidad de flujo insignificante, que garantiza un control suave de la temperatura, es decir, sin cambios bruscos.

Por estas razones, la mayoría de los especialistas, al montar la mezcladora para un piso cálido con sus propias manos, utilizan válvulas de dos vías.

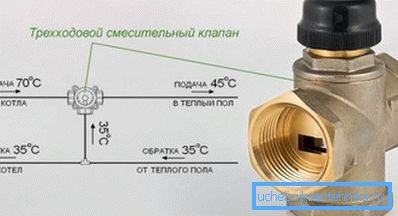

Mezclador de tres vías

Este dispositivo combina dos funciones:

• Válvula de alimentación bypass.
• Válvula de derivación de equilibrio.

Su característica principal es que mezcla una línea de retorno en frío y un transportador de calor. A menudo, las válvulas de tres vías están equipadas con actuadores para controlar dispositivos termostáticos y dependientes del clima.

Se cree que los mezcladores de tres vías son universales e indispensables en sistemas grandes, así como en sistemas donde se usan controladores dependientes del clima.

Sin embargo, tienen algunas desventajas:

• No se excluye la posibilidad de suministrar al contorno de un suelo caliente una señal de un termostato de un portador de calor con una temperatura de 95 grados centígrados. Esto puede causar daños en la tubería debido a la sobrepresión. Además, los cambios bruscos de temperatura acortan la vida útil del sistema.
• Incluso un cambio mínimo en la configuración del dispositivo puede llevar a un cambio significativo en la temperatura en el circuito, que se asocia con un gran ancho de banda del dispositivo.

Presta atencion La durabilidad del sistema depende de la calidad de construcción de la unidad de mezcla y la calidad de los materiales seleccionados. Por lo tanto, estos puntos deben recibir atención especial en la etapa del diseño del sistema.

Características de la instalación del equipo.

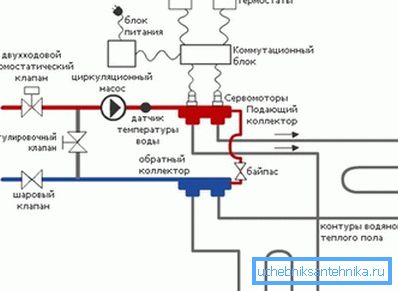

Hay bastantes opciones para conectar equipos. A continuación se muestra el esquema más popular de la calefacción por suelo radiante del sitio de mezcla.

Le permite autoensamblar el sistema conectando sucesivamente todos los elementos importantes:

• Caldera
• Nodo de distribución;
• Tubería

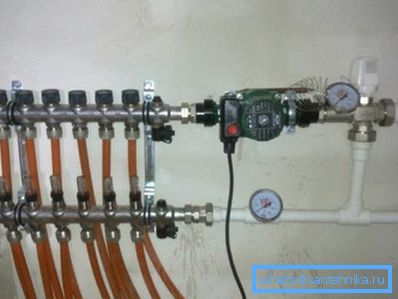

Antes de montar la unidad de distribución, debe instalar un gabinete metálico protector, que puede estar abierto o cerrado. En algunos casos, el nodo se monta completamente abierto, es decir, en forma de un stand. En este caso, el acceso se simplifica, pero la protección de la conexión sufre.

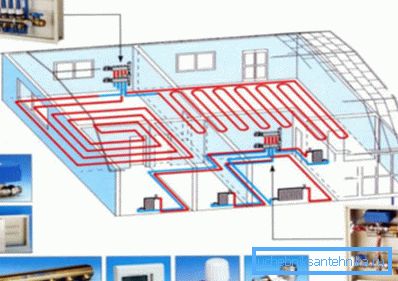

El lugar para el gabinete, como regla general, se elige dependiendo de la ubicación de los circuitos. Si se usan varias ramas, es recomendable instalar el gabinete en el medio, a la misma distancia de los contornos y cerca de las tuberías principales. Tal ubicación "media" proporciona el mejor rendimiento hidráulico.

Es mejor comenzar a ensamblar con sus propias manos con la instalación de un termómetro y válvulas de cierre, que deben ubicarse en todas las salidas de los circuitos. En la mayoría de los casos, las piezas para ajustar el funcionamiento de la alimentación y el flujo de retorno se suministran en un conjunto de kit colector.

Centrándose en el esquema, es posible instalar correcta y bastante rápidamente el nodo de distribución, conectar el suministro y los tubos de descarga al mismo, y también asegurar que uno o más circuitos puedan apagarse, lo que puede ser necesario durante la operación del sistema.

Las piezas se conectan mediante accesorios de compresor, el kit de instalación, que incluye:

• Nueces
• Casquillos
• Clips de anillo.

Sugerencia Para montar el sistema es mejor usar accesorios de latón, a pesar de que su precio es más alto. Esto se debe al hecho de que en sus paredes internas casi no se acumula ninguna escala.

En los casos en que el diámetro de las piezas no coincida, se utilizan adaptadores.

Las breves instrucciones de montaje son las siguientes:

• En primer lugar, dos tuberías están conectadas a la unidad de distribución: suministro de refrigerante y flujo de retorno.
• A continuación, conecte los elementos de contorno.
• Entonces los elementos del sistema se instalan en la siguiente secuencia:

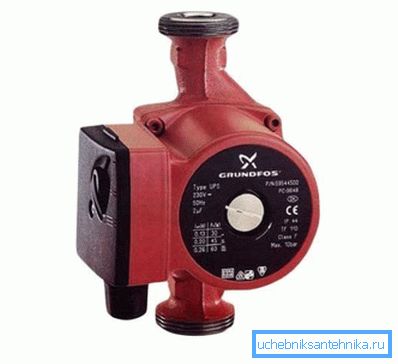

• bomba de circulacion
• salida de aire;
• drenar la polla
• mezclador de tres vías.

Este sistema le permite controlar completamente el proceso de calentamiento.

Presta atencion El funcionamiento del sistema descrito depende completamente de la caldera de calentamiento: bajar la temperatura o limitar el flujo de refrigerante conduce a una disminución de la temperatura del piso calentado.

Aquí, de hecho, todos los elementos básicos de la instalación de nodos de distribución.

Conclusión

Las unidades de mezcla son un elemento necesario para los sistemas de calefacción que combinan los radiadores tradicionales con un piso cálido. Además, la durabilidad del suelo con calefacción depende de la calidad del distribuidor. Por lo tanto, la calidad de su instalación no debe recibir menos atención que la colocación del piso cálido.

En el video de este artículo, puede obtener información adicional sobre este tema.
