Nudo de mezcla para un suelo con aislamiento térmico:

La unidad de mezcla de bomba para calefacción por suelo radiante es una parte necesaria y muy importante del sistema de calefacción por suelo radiante, sin la cual su funcionamiento normal es imposible. Consideraremos el propósito y el principio de funcionamiento de este sitio, así como también aprenderemos cómo ensamblar el mezclador de forma independiente.

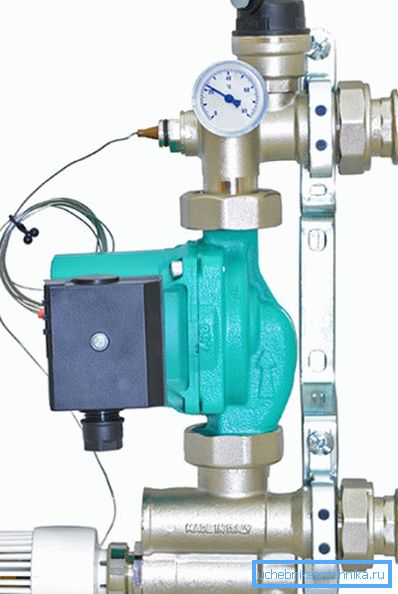

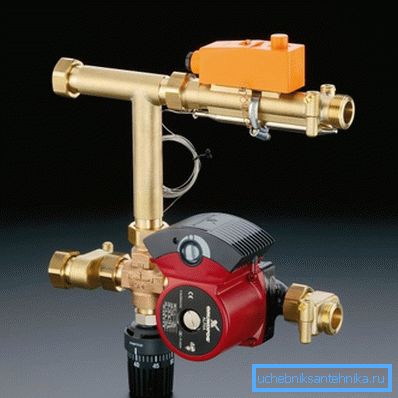

Módulo de mezcla para calefacción por suelo radiante.

Propósito

Para comprender mejor el propósito de la unidad de mezcla, considere el dispositivo del sistema de calefacción por suelo radiante. En el pavimento del piso se colocaron tubos de metal y plástico, que hacen circular el refrigerante.

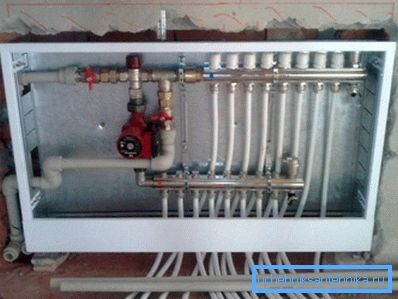

Un extremo de cada tubo está conectado al colector de suministro, el otro al colector. Los tubos mismos se colocan en forma de contornos de una forma u otra.

El agua caliente viene de la caldera de calefacción al colector de suministro, luego pasa a través de los contornos del piso calentado y entra en el colector colector, desde donde regresa a la caldera que ya se ha enfriado. En la caldera, se recalienta y entra en el colector de suministro.

Como regla general, las casas están equipadas con sistemas de calefacción combinados, que incluyen radiadores y calefacción por suelo radiante. El medio de calentamiento es calentado por la caldera.

La temperatura del agua que ha pasado a través del intercambiador de calor de la caldera es aproximadamente de 75 a 95 ° C, lo cual es bastante aceptable para los radiadores, sin embargo, no es aceptable alimentar los contornos del piso.

La calefacción por suelo radiante es un sistema de baja temperatura, que requiere un transportador de calor no más caliente que 35 - 50? С. Sin embargo, el modo de funcionamiento de la caldera no implica tales valores, especialmente porque esta temperatura es obviamente insuficiente para los radiadores.

Presta atencion Para resolver la contradicción existente, se utiliza una unidad de mezcla de un suelo calentado por agua, que mezcla el líquido del colector de calefacción de retorno en el suministro de agua caliente, reduciendo así la temperatura de flujo al nivel requerido.

Principio de funcionamiento

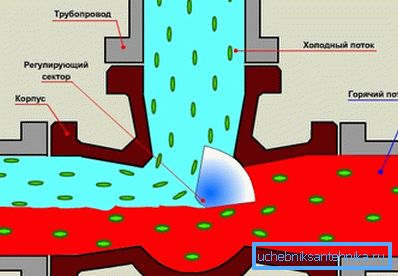

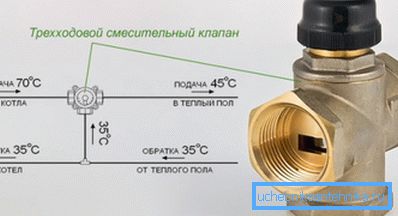

El principio de funcionamiento de la unidad de mezcla se basa en el uso de una válvula de tres vías o dos vías. Este es un dispositivo sanitario que tiene dos entradas y una salida (dos salidas y una entrada, dependiendo de la instalación y de la tarea en cuestión).

La válvula tiene tres posiciones:

1. La entrada 1 está abierta, la entrada 2 está cerrada, la salida está abierta;
2. La entrada 1 está cerrada, la entrada 2 está abierta, la salida está abierta;
3. Ambas entradas y salidas están abiertas.

La gestión (conmutación) se realiza manualmente o mediante un cabezal termostático, también puede conectar un servo. Nos interesa la opción con un cabezal termostático.

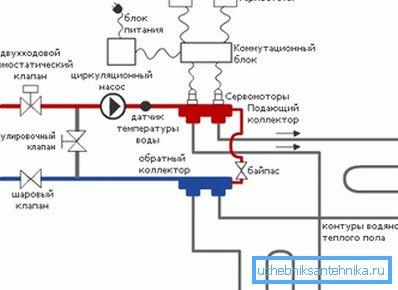

Ahora considere el trabajo de todo el sitio:

• Se suministra agua caliente con una temperatura de 70 - 95 ° C a una de las entradas de la válvula;
• Una bomba de circulación y un colector de suministro de refrigerante a los contornos del piso están conectados a la salida del dispositivo;
• El colector de retorno del sistema está conectado al tubo de retorno que va a la caldera, sin embargo, tiene una rama conectada a la segunda entrada de la válvula de tres vías, a través de la cual fluye el agua fría hacia el agua caliente;
• La cabeza de la válvula termostática tiene un sensor remoto que mide la temperatura del agua en el colector de suministro;
• El termostato se ajusta de manera que si la temperatura en el colector de admisión aumenta por encima de un valor predeterminado, la válvula cierra la entrada conectada al flujo de refrigerante de la caldera y el agua en los circuitos del piso circula en un círculo corto sin la caldera;
• Tan pronto como la temperatura en el colector de suministro cae por debajo de un valor predeterminado, la válvula abre nuevamente la entrada con agua caliente y el piso comienza a calentarse.

Presta atencion Como regla general, en sistemas pequeños, se utiliza una válvula de dos vías, en la cual no hay una posición en la que el suministro de agua caliente está abierto y la entrada conectada al retorno está cerrada. Esto elimina la entrada de refrigerante sobrecalentado en el sistema, ya que está lleno de accidentes.

Variedades y composición.

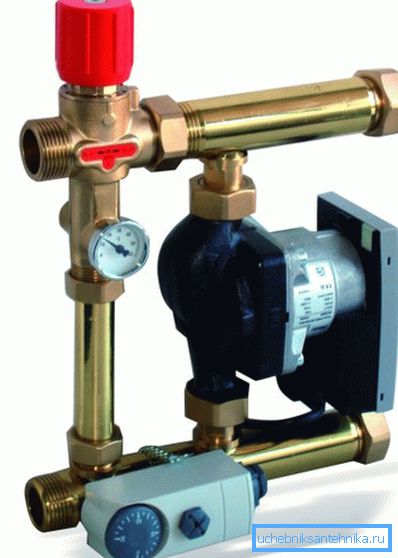

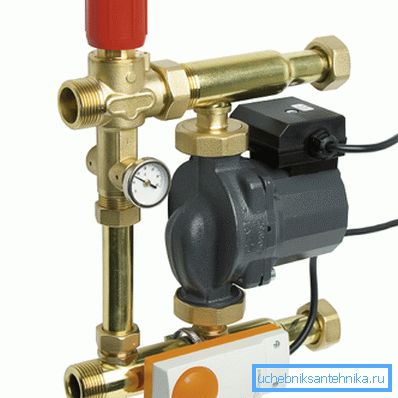

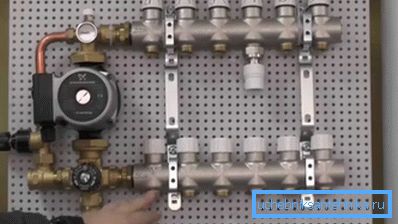

El mercado de la plomería moderna en abundancia ofrece nodos de colector listos para usar con un sistema de suministro de agua de retorno y módulos de mezcla separados con una bomba y todos los detalles necesarios en el kit. La mayoría de los fabricantes de sistemas de calefacción por suelo radiante tienen ambas opciones en stock.

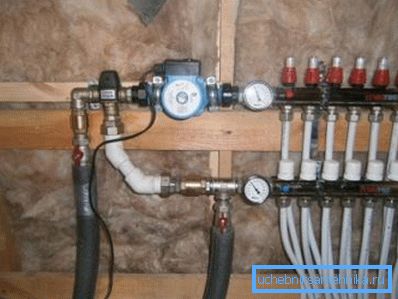

Al mismo tiempo, casi cualquier proveedor de plomería siempre ofrece todas las piezas necesarias para el autoensamblaje de componentes similares, incluidas bombas, válvulas, dispositivos de medición, termostatos con sensores, grifos y todos los accesorios necesarios para conectarlos a un solo sistema. Por esta razón, hoy no es problema armar un sistema de mezcla que funcione con sus propias manos, mientras que su calidad no será peor que el ensamblaje de fábrica.

Presta atencion El precio del módulo de fábrica será significativamente mayor que el del ensamblaje independiente, mientras que la disponibilidad de componentes de alta calidad hace que dicho ensamblaje sea factible incluso para un aficionado.

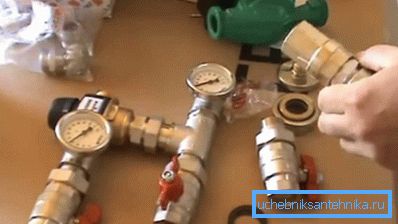

Para autoensamblaje necesitarás las siguientes partes:

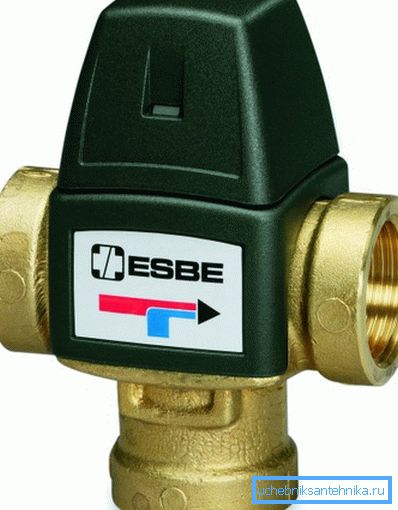

• Válvula de tres vías con cabezal termostático y sensor remoto.;
• Varias válvulas de bola (2 - 5);
• Bomba de circulacion;
• Dos termómetros y un manómetro.;
• Divisor de camiseta;
• Adaptadores y boquillas para cambio de piezas..

Presta atencion En el ensamblaje mínimo, puede prescindir de termómetros y manómetros, también puede excluir válvulas de bola, pero esto es muy indeseable.

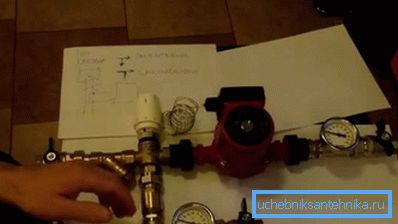

Asamblea

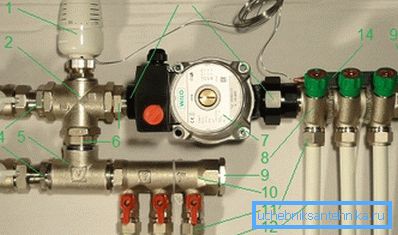

Si no está de acuerdo en pagar en exceso por el montaje de la fábrica, entonces nuestra atención es nuestra atención. Para hacerlo más claro, tome por ejemplo el nodo terminado y lo construiremos.

1. Vamos a empezar con la válvula de tres vías 1? (2). Enrollamos el cabezal térmico (1) en su cabeza con un sensor remoto, que aún no hemos tocado.
2. ¿A una válvula de entrada conectar la válvula de bola americana? (3) utilizando una placa de conexión 1? - ?? (4). ¿A la segunda entrada fijamos un tee 1? (5) utilizando el pezón 1? (6). A la T se conecta la misma válvula de bola que la entrada del mezclador.
3. A la salida de la válvula (marcada como "AB"), conectamos la bomba de circulación (7) con una tuerca de unión con rosca interna 1? (13). A la salida de la bomba conectar el colector de alimentación 1? - ?? (8).
4. A la salida libre de la T conectada a la válvula y la válvula de bola, conecte el colector de retorno (10). Entre la T y el colector, es conveniente instalar un termómetro para controlar la temperatura del flujo de retorno. Para mayor confiabilidad, la válvula de retorno puede equiparse con una válvula de retención para evitar el reflujo.
5. Ahora tomamos el sensor de temperatura remoto (14) y lo instalamos en el colector de suministro con abrazaderas. Para un funcionamiento más preciso del dispositivo, este lugar se puede calentar.
6. Los colectores se cierran con tapones (9), les conectamos tubos de contornos de un piso cálido (12) con la ayuda de accesorios (11), y conectamos tubos para los tubos de suministro y retorno que vienen de la caldera a las válvulas de bola.

Presta atencion Es aconsejable proporcionar al sistema dos termómetros para controlar la temperatura de los cabezales de suministro y retorno. Esto ayudará a configurar correctamente la bomba.

Conclusión

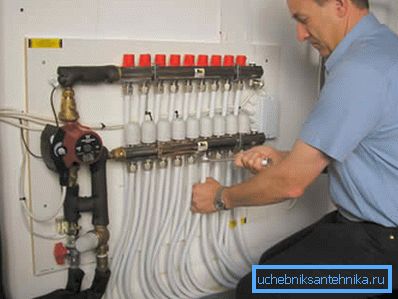

Cada hombre, que al menos una vez sostuvo una llave en sus manos, podrá ensamblar un nudo de mezcla para un piso cálido con sus propias manos. Todo lo que se requiere es seguir las instrucciones y ver el video en este artículo.
