Montaje para radiadores: selección, instalación y tipos de

Los calentadores de radiador se colocan generalmente debajo de las ventanas. Sólo a veces el proyecto proporciona una ubicación diferente. Para la fijación de los calefactores se utiliza el montaje en pared o suelo para radiadores de radiadores. De momento hay muchos tipos de ellos.

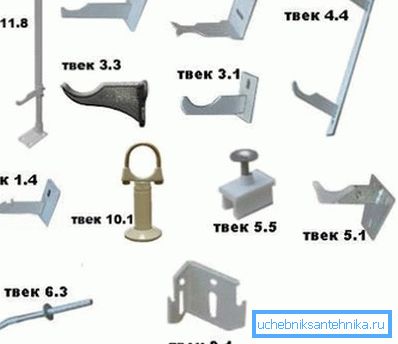

El accesorio para la calefacción de radiadores es muy variado.

Selección e instalación de elementos de fijación.

Al elegir los elementos de fijación, debes guiarte por esos momentos:

  • Material del que se fabrican los radiadores.;
  • tamaños de batería;
  • material de la pared;
  • dimensiones de la ventana, sus características de número y ubicación;
  • proyecto de diseño de sala.

Presta atencion Las instrucciones indican que cuanto más pesado sea el calentador, más grueso debe ser el soporte. Materiales radiador y sujetadores deben coincidir entre sí.

Después de evaluar los aspectos anteriores, puede seleccionar correctamente el tipo de titulares y determinar el número deseado de titulares.

Sujetadores de calculo

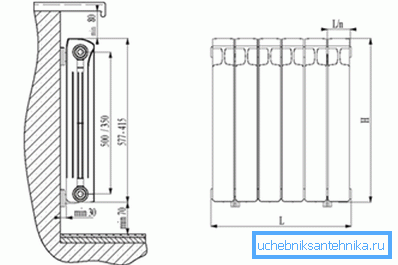

Distancias que deben mantenerse al instalar las baterías.

Cuando se instala bajo ventanas, se mantienen las siguientes distancias:

  • desde los pisos debe ser de al menos 8-12 cm;
  • a muros de unos 3-5 cm;
  • a las ventanas no menos de 6-10 cm.

Sobre cuántos montajes se necesitan para un radiador.

Su número depende de la longitud del calentador.

  1. Cuando las secciones son pequeñas: hasta 10 piezas, se colocan 2 soportes en la parte superior y se monta otra debajo.
  2. Si la batería consta de 10 a 14 celdas, se instalarán 3 montajes en la parte superior y 2 a continuación.
  3. Debajo de cada 4-7 secciones subsiguientes de una batería de hierro fundido y 10 análogos de aluminio y tubular con sus propias manos, se agrega un soporte en la parte superior e inferior.

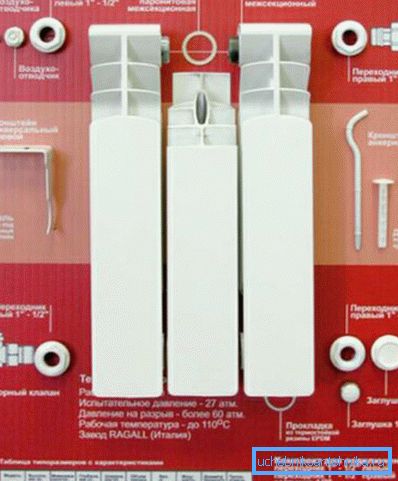

Cada detalle tiene su lugar.

Marcado para soportes de montaje.

Una pregunta muy importante es cómo marcar el accesorio para los radiadores.

  1. La mejor opción es cuando el calentador está ubicado exactamente en el centro de la ventana. Sobre esta base, encuentre el centro de la abertura en la pared y trace una línea vertical.
  2. Además, hay 2 opciones. Si el cableado es más bajo, trace una línea horizontal que marque el borde superior de la batería. Al instalar radiadores con conexión lateral, es importante colocar los tubos de calefacción. En este caso, deje a un lado la línea horizontal que proviene del tubo de suministro (superior).
  3. Medir los espacios entre los soportes de la batería. Posponerlas en relación a las líneas dibujadas.

Tipos de titulares

Ganchos en tabla de acero.

El orden y las reglas de instalación de las baterías no dependen de su tipo, solo cambia el tipo de portadores.

Soportes de radiador de hierro fundido

Los montajes para radiadores de hierro fundido son los más gruesos y pesados, porque A lo largo de los años debería mantener mucho peso. Estos pasadores curvos o ganchos planos se hacen por separado o se unen a una tira de acero de 2-3 piezas.

Los productos no están pintados o se les aplica una capa blanca (estándar). Para ordenar, puedes elegir un color diferente.

El más común de tales montajes para radiadores de hierro fundido.

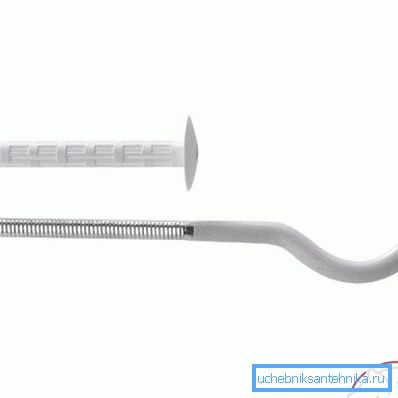

En la foto - porta pinzas de acero.
  1. Pasadores de hierro fundido.
  2. Soportes de acero ajustables. Permiten cambiar la separación entre la pared y el radiador, recortando simultáneamente la batería horizontalmente y en altura.
  3. Soportes de acero.
  4. Los titulares agrupados en una tira de metal.

Presta atencion Antes de comprar, considere el tamaño de los soportes. Se realizan bajo las secciones de fijación con diferentes profundidades. En cualquier caso, el soporte debe garantizar que el espacio entre las paredes no sea inferior a 30-50 mm.

Además de los soportes de las clavijas para las baterías, se hacen ganchos de hierro fundido. Se completan con tacos. El producto se monta de la siguiente manera: se perfora un agujero en el cual se introduce una clavija de plástico. El soporte está atornillado, teniendo una rosca en un lado.

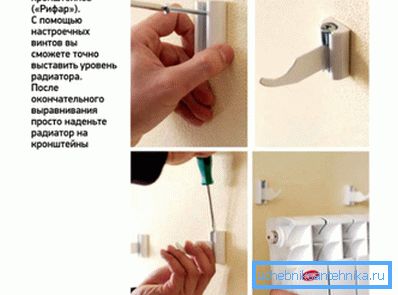

Breves instrucciones de instalación de los soportes.

Además de la fijación a la pared, también hay una instalación exterior de hierro fundido con la ayuda de patas. Su precio depende de si su altura puede ser ajustada o no.

Los arcos superiores, que sujetan las secciones en el soporte, también difieren. Están hechos de alambre de acero o tienen la forma de una cadena de enlaces conjugados móviles. En cualquier caso, los radiadores se fijan al tope mediante tornillos y arcos.

Cierres para baterías bimetálicas y de aluminio.

Soporte universal para bimetal y aluminio.

Fijación para radiadores de aluminio y bimetal similar a los análogos para fundición, pero está hecha de metal fino.

  1. Los soportes angulares universales más demandados para ambos tipos de dispositivos. Están en la parte superior y en la parte inferior están equipadas con rebajes para el colector. Debido a esto, se pueden montar tanto a la izquierda como a la derecha.

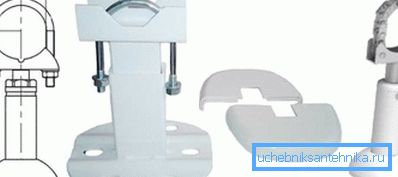

Bastidores de piso.
  1. Las patas para bimetal y aluminio no producen. Pero producen racks que permiten la instalación de baterías en el piso. Primero, un soporte de este tipo se une al piso, luego se coloca un radiador y se lo sujeta.

El uso de estantes para pisos es óptimo cuando las paredes no pueden soportar peso adicional. Por ejemplo, es difícil montar radiadores en paneles tipo sándwich, vidrio, paneles de yeso.

Soporte para electrodomésticos de acero.

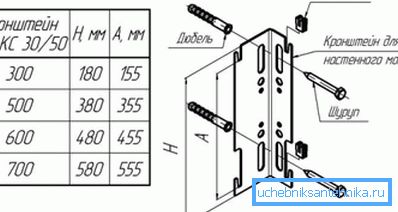

Herrajes standard para panel de radiadores.

Existen dos tipos de dispositivos de este tipo: panel y contrapartes tubulares.

Necesitan diferentes tipos de sujetadores.

  1. Los soportes especiales están soldados a las paredes traseras de las baterías del panel. Con su ayuda, los dispositivos se cuelgan en los soportes. Este soporte para radiadores de acero tiene una forma especial, diseñado para soportes.

Presta atencion Al instalar los dispositivos del panel, debe controlar cuidadosamente la colocación vertical de los soportes, porque 4-6 grapas deben golpear los ganchos exactamente. Es necesario que el muro sea absolutamente liso y parejo.

  1. Dado que el peso del radiador es pequeño, será suficiente para fijarlo en los soportes en la parte superior. Desde el fondo se pueden poner apoyos, le darán una dirección horizontal. Se aferran a los soportes con ganchos y solo se apoyan en la pared.
  2. Para una mayor confiabilidad, la parte de montaje para radiadores de acero orientados hacia la pared se expande.

La tabla inferior muestra las dimensiones de los montajes descritos.

Modelo de soporte Longitud, en centímetros Altura total en centímetros (N) Distancia entre el gancho superior e inferior en centímetros (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45.5
LK-KS / 70 70 58 55.5

Hay tiras especiales para una fácil instalación. Estas son las tiras de metal que tienen abrazaderas de plástico desde abajo y desde arriba. Con este método de fijación el soporte en el radiador no es necesario. Las tiras se atornillan a la pared, la batería se inserta en ellas, sujeta por ganchos de plástico.

El soporte de fijación de un radiador de calentamiento tubular se asemeja a un producto para un análogo seccional.

También consiste en ganchos, solo de un tamaño diferente, que están equipados con forros de plástico.

Montaje SMB.
  1. Los fabricantes también producen un soporte especial para pymes con ganchos para tubos.
  2. Esta es una placa de acero con clips de plástico y un soporte para el estante de la batería debajo.
  3. Dichos sujetadores pueden utilizarse cuando el peso de un radiador lleno de refrigerante no supere los 100 kg.
  4. La instalación de la batería aquí es extremadamente simple. Instale el dispositivo en un soporte, llévelo a los clips. Los que agarran el tubo cercano, chasquean.

También hay un segundo modelo para la instalación simplificada: el soporte SVD. Se compone de dos nodos. El primero se fija en la pared, el segundo en la batería. Al instalar el dispositivo, se acoplan y se conectan mediante un bucle de acero.

La fijación al piso de tales baterías puede ocurrir con la ayuda de topes tubulares soldados en fábrica o con bastidores con ganchos. En ellos, el dispositivo está colgado, el bastidor en sí para fijar el radiador se fija al piso.

Conclusión

Hay bastantes tipos de montajes para radiadores de calefacción. Pueden ser tanto de pared como de piso. Los modelos estándar son confiables, sin embargo, es más difícil montarlos. Las herramientas y correas para una instalación simplificada ahorran costos de mano de obra y tiempo, pero su costo es mayor.

El video en este artículo contiene información visual.
