Montaje de un radiador de calefacción con sus propias manos:

La necesidad de ensamblar y desensamblar la estructura de calefacción surge cuando una de las secciones produjo una fuga, incluso si desea ahorrar en el ensamblaje de todo el complejo, si es necesario, aumente las secciones, ya que inicialmente “perdió” con su conteo. Como puede ver, las razones son muchas, son menos importantes que el proceso al que están dedicadas nuestras instrucciones.

El objetivo final es calentar las baterías.

Un montón de baterías, pero un método de montaje.

Nos gustaría recordarle que las baterías pueden ser de varios tipos según los materiales:

  • Hierro fundido;
  • Bimetalico;
  • Aluminio;
  • Acero.

Y varios tipos de diseños:

  • Panel;
  • Seccional

Para su información! El secreto es simple: el método de ensamblar varios radiadores es el mismo + el método de atar los radiadores también es uno. Por lo tanto, el material de hoy es universal para todo tipo de baterías.

Empecemos por las secciones.

Realizaremos el montaje sobre el ejemplo de baterías seccionales. Para complementar de alguna manera la información, analicemos los momentos de los radiadores de enlace, especialmente porque son del mismo tipo para los calentadores seccionales y de panel.

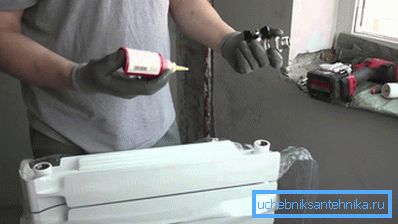

Organizamos todo en lugares.

El flejado comienza con la distribución de roles:

  1. En cada radiador, independientemente del tipo, hay cuatro entradas roscadas. Nuestra tarea es determinar el circuito de entrada-salida del refrigerante para la correcta colocación de los enchufes y la conexión adecuada del elemento a la red;
Esquema de montaje.

Sugerencia Si realiza la sustitución habitual del radiador, no necesita inventar nada. Lo haces todo a la semejanza del radiador anterior. Entrada superior, salida inferior. El orificio roscado superior opuesto es un tapón pasante con una válvula Mayevsky. La salida roscada inferior opuesta es un tapón ciego.

  1. Se distribuyen roles. Hacemos montaje:
    • El comienzo es la conexión de la grúa Mayevsky y el tapón ciego. Para estos fines, fibra de lino adecuada y una pasta especial para sellar conexiones roscadas;
    • La fibra se enrolla en hebras uniformes sin grumos y crestas en la dirección opuesta a la rosca de las tapas;

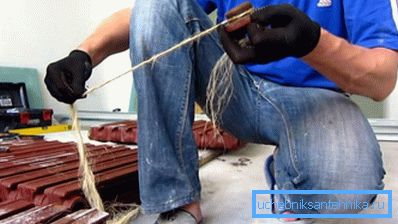

    Para el sellado adicional de piezas utilizamos fibra.
      • Luego la pasta fija esta fibra en su lugar;
      • Con una llave, los tapones se instalan en su lugar.

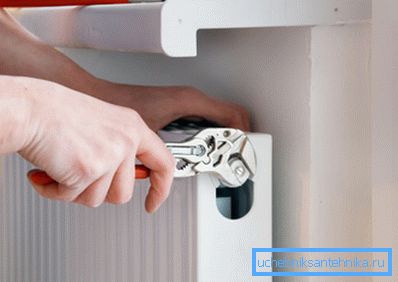

      Llave ajustable - un gran ayudante.

      Sugerencia En la venta hay llaves especiales con muescas con forma para los parámetros básicos del kit de instalación. Para la unión del radiador, la llave ajustable será suficiente, aunque su capacidad no será suficiente para los tapones de los radiadores de hierro fundido. Entonces todavía necesitas la llave del gas.

        • Un poco más difícil con la entrada de agua y drenaje. Hoy en día, las baterías se instalan con tomas, llamadas estadounidenses, esta conexión con una tuerca de tapa proporciona la conexión más confiable. Su instalación es la siguiente:
        • La parte roscada que entra en el radiador tiene la misma forma que la descrita anteriormente, con fibra y pasta;

        Recomendaciones! El lino y la pasta se pueden reemplazar con cinta FUM, por lo que muchos recomiendan. De hecho es posible, pero debe hacerse de manera competente. Dicha sustitución es posible en hogares y apartamentos donde existe un sistema de calefacción autónomo, donde la presión del refrigerante en la red es lo suficientemente baja: el circuito está cerrado. La cinta FUM en tales condiciones se siente muy cómoda. Cuando la presión salta, los huéspedes frecuentes del sistema de suministro de calor general, la cinta puede romperse. El resultado es claro: fluir.

          • Spinning American no es una llave de gas ordinaria, y un hexágono.

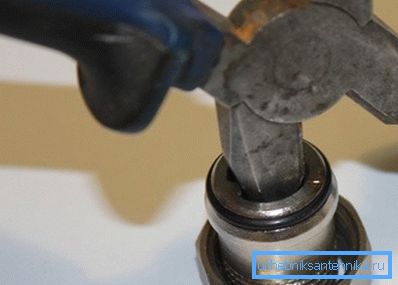

          ¿Es posible el reemplazo?

          Sugerencia En muchos materiales de video, puedes ver cómo un americano está torcido con un cincel, un alfiler cuadrado e incluso un agarre de un par de alicates. No nos comprometemos a juzgar qué tan justificado es esto, pero la clave nativa es aún mejor.

          Seccion de conexion

          Para hacer esto, necesitamos niples, conectores de sección especial con un anillo de sellado de goma, así como también llaves para apretar los niples.

          ¡Nuestra ayuda! La boquilla es un tipo de conexión, representada por una sección de tubo con una ranura transversal central para un sello de goma. Desde el surco iremos las crestas con hilo hacia la derecha y hacia la izquierda. Este diseño le permite girar el conector en las tomas roscadas con el arco simultáneo de las aletas del radiador entre sí.

          ¿Cómo montar una sección de radiador de calefacción?

          El algoritmo de ensamblaje es simple:

          • El ensamblaje de las secciones de los radiadores de aluminio, así como el ensamblaje de los radiadores bimetálicos con sus propias manos, comienzan con los niples de "cebado" en los agujeros roscados;

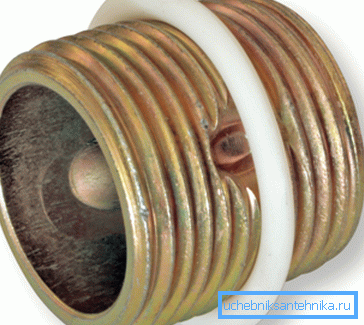

          Foto sello del pezón.

          Sugerencia Si conecta dos secciones, las ventanas de acoplamiento deberían tener: una - el hilo derecho, la otra - la izquierda.

          • El ensamblaje de los radiadores de aluminio, así como el ensamblaje de los radiadores de hierro fundido con sus propias manos, se realiza apretando uniformemente las conexiones roscadas del niple y las secciones con teclas especiales;

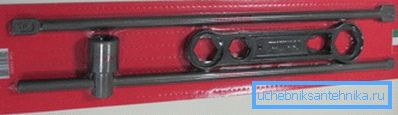

          Llaves para ensamblar costillas.

          Observación! El trabajo en la instalación de la batería se hace mejor juntos. Esto es más fácil y más fácil de controlar.

          • Después de acoplar el número requerido de secciones, el ensamblaje del radiador de aluminio, como cualquier otro, se lleva a cabo de acuerdo con el esquema de unión, que ya se ha descrito.

          Unas palabras sobre el monte.

          Ya hemos descrito cómo ensamblar radiadores bimetálicos, cómo ensamblar un radiador de aluminio. El tipo de diseñador no es importante, el ensamblaje de las costillas se realiza en un principio similar con sus propias manos. Y aquí también es mejor trabajar juntos.

          Sugerencia Si cambia, por ejemplo, un radiador de hierro fundido en un panel de acero, los tipos de fijaciones de estructuras de hierro fundido no funcionarán para usted. Necesitan ser removidos, y nuevos instalados. Afortunadamente en los conjuntos de calentadores de panel que son. Y mientras una persona llevará a cabo el acoplamiento en bruto, la segunda puede marcar los lugares de fijaciones futuras.

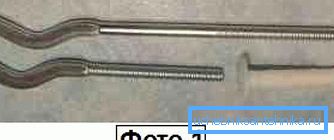

          Todo lo que es bueno para las secciones no es adecuado para los paneles.

          En la alcancía. Si no conecta la batería al elevador, sino que la conecta a la autonomía, entonces los maestros le aconsejan que realice una pequeña inclinación de la batería aproximadamente 5 grados, de modo que la válvula Mayevsky sea ligeramente más alta que la conexión de entrada con el flujo del transportador térmico. El resultado de tal conexión es que si el aire se acumulará en el sistema, entonces estará en el grifo y no se ubicará sobre el flujo de agua a lo largo de todo el perímetro de la tubería.

          En conclusión

          La instalación y el montaje del calentador es un proceso simple, tanto más cuanto que el precio de todas las obras es bastante razonable, porque nuestro material y video en este artículo lo ayudarán a recopilarlo.
