Llenado del sistema de calefacción con refrigerante: cómo

Para construir un sistema de calefacción para una casa o apartamento, se necesitan una caldera de calefacción, radiadores de calefacción y tuberías que conecten todos los elementos en una sola red. Sin embargo, no funcionará sin un refrigerante, que transmite la energía térmica generada por la combustión del combustible al aire de la habitación. Por lo tanto, después de completar el trabajo de instalación o reparación, siempre existe la cuestión de cómo llenar el sistema de calefacción con agua u otro líquido adecuado. Las instrucciones sobre este tema se enumeran a continuación.

La necesidad de llenar y descargar fluido del sistema de calefacción.

En primer lugar, consideraremos el propósito por el cual el refrigerante se descarga del sistema de calefacción.

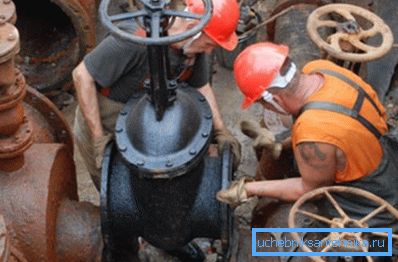

En la mayoría de los casos, es necesario eliminar el agua de las tuberías para reparaciones programadas. Esto es especialmente cierto en los apartamentos conectados a sistemas de calefacción centralizados. En el verano, se reemplazan las válvulas de cierre y control, las tuberías defectuosas, etc.

Pero si vive en una casa privada, no se recomienda drenar el refrigerante por las siguientes razones:

1. Cuando vuelva a verter agua, deberá volver a producir el sistema.. Este evento es largo y problemático, porque todos los propietarios quieren evitarlo.
2. La falta de agua en algunos tipos de radiadores (por ejemplo, el acero) conduce a una rápida corrosión. Si drena el agua del sistema durante el verano, prepárese para un reemplazo de emergencia de los radiadores del radiador para calentar la casa.
3. La eliminación anual de refrigerante requiere la compra de un nuevo. El anticongelante especial o el agua especialmente preparada es bastante costoso, por lo que conlleva un aumento injustificado de los costos operativos para el mantenimiento del sistema de calefacción.

El procedimiento para verter fluido en el sistema de calefacción.

Operaciones preparatorias

Independientemente de si está lanzando un nuevo sistema de calefacción autoensamblado o llenándolo con refrigerante después del final de la estación cálida o la reparación, es imperativo preparar la red de ingeniería para la operación.

El procedimiento es el siguiente:

1. Lavado de la tubería. Esta acción es necesaria antes del lanzamiento de un nuevo sistema de calefacción. De lo contrario, las virutas, la escoria y otros residuos pueden dañar el equipo de calefacción y bombeo utilizado. Si su red climática ya ha sido lanzada y operada con éxito, es suficiente lavar las tuberías y las baterías una vez cada dos años.
2. Prueba hidráulica. Antes de llenar el sistema de calefacción con agua, es necesario presurizarlo. Para hacer esto, use un dispositivo especial que llene tuberías y radiadores con aire comprimido.

Es necesario acumular presión hasta que su valor sea un 25% más alto que el calculado. La caída estándar en este indicador no debe ser más del uno por ciento en 15 minutos de operación.

1. Eliminación de defectos. Después de prensar, debe revisar todas las conexiones para detectar fugas y corregirlas si se encuentran.

Presta atencion Sellar las fugas no es tanto para minimizar el flujo de refrigerante, sino para evitar los tapones de aire en tuberías y radiadores, que causan inoperabilidad o una baja eficiencia de calentamiento.

La elección del tipo de refrigerante.

Muy a menudo, el agua se utiliza como un fluido de transferencia de calor. Sin embargo, puede usar anticongelante, que no se congela cuando la temperatura ambiente cae por debajo de cero. Tiene muchas otras ventajas, pero su precio es bastante alto. Más a menudo el anticongelante se utiliza en los sistemas de calefacción de edificios pequeños.

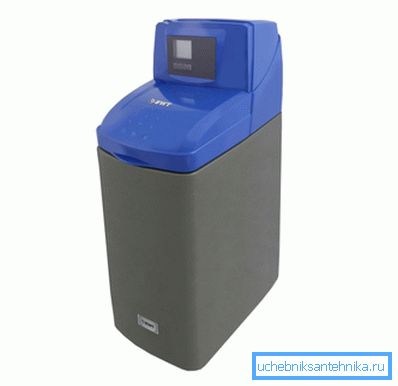

Recuerde que el llenado del sistema de calefacción con agua requiere una preparación previa. El líquido debe estar libre de sales y aire disuelto en él, para lo cual se pueden usar productos químicos y reactivos disponibles comercialmente.

Sugerencia No se recomienda utilizar agua del grifo como medio de calentamiento del sistema de calefacción. Contiene una gran cantidad de calcio y otros minerales que, al instalarse en las tuberías y en las baterías, eventualmente resultará en la inoperabilidad de la calefacción. También en el agua del grifo se disuelve una gran cantidad de oxígeno, lo que provoca la aireación.

Depende de usted si utiliza agua especialmente preparada o anticongelante para el relleno. Pero en cualquier caso, es necesario calcular correctamente el volumen de fluido requerido para realizar este procedimiento.

Determinación de la cantidad de portador de calor utilizado.

Para conocer el volumen de agua o anticongelante que se necesitará para llenar el sistema de calefacción, es necesario para elegir el equipo de tratamiento de agua adecuado a la capacidad requerida o para comprar por adelantado una cierta cantidad de líquido especial.

Para realizar los cálculos necesita aclarar los siguientes datos:

• el volumen de agua que se coloca en la caldera de calentamiento de agua (OK), una sección de los radiadores instalados de calefacción (ОR) y el tanque de expansión de tipo abierto o cerrado (О); todas las cifras están disponibles en la documentación adjunta para el equipo anterior;
• el volumen de agua que se coloca en las tuberías (De): para esto, debe usar un directorio de construcción especial donde se coloca información similar, o calcular el valor deseado mediante las siguientes fórmulas:

S =? * R2, donde:

• S es el área de la sección transversal de la tubería;
• ? - constante igual a 3.14159;
• R es el radio interno del tubo.

Desde = S * L, donde:

• De - el volumen requerido de fluido en la tubería;
• S es el área de la sección transversal encontrada por la fórmula anterior;
• L es la longitud de todas las tuberías instaladas.

El volumen total de agua se calcula mediante la siguiente fórmula:

General = OK + (Op * s) + Ob + From, donde

с - el número de secciones instaladas de radiadores.

Sugerencia A pesar de que el agua y el anticongelante no están comprimidos, es recomendable adquirir un 10-15% más de líquido que el volumen que recibió a través de los cálculos. Dicho margen cubrirá el error de cálculo.

Agua vertiendo

Tan pronto como haya terminado de lavar, haga una prueba de las tuberías y tenga suficiente refrigerante, puede comenzar a llenar el sistema de calefacción. Esto ayudará a que la bomba vibradora llene el sistema de calefacción.

Recuerde, esta es la etapa más importante de la instalación de la red climática, ya que todas las operaciones deben llevarse a cabo con cuidado y cuidado.

El procedimiento consta de varios pasos sucesivos:

1. Una vez más, todas las juntas son inspeccionadas para detectar fugas y despresurización.

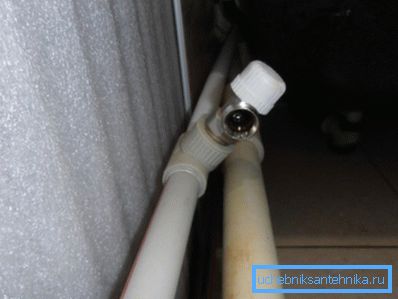

2. Válvulas de cierre, eliminando el líquido del sistema de calefacción. Esto ayudará a evitar el flujo de refrigerante improductivo.

1. Se verifica el funcionamiento de las válvulas de aire. Si su rendimiento es débil, es mejor destornillar completamente el dispositivo correspondiente (la grúa de Mayevsky) y devolverlo a su lugar al final del vertido. Además, con el mismo propósito, puede abrir la válvula en algún lugar de la parte superior del sistema, lo que reducirá el tiempo de escape del aire de las tuberías y las baterías.
2. El llenado debe comenzar a través de las válvulas más cercanas a la caldera.
3. Mantenga el agua o el anticongelante fluyendo a la velocidad más baja posible. Esto permitirá que el aire restante en las tuberías salga a través de válvulas pre-abiertas. De lo contrario, la formación de embotellamientos.

1. A medida que se llenan los tubos, es necesario cerrar los grifos y válvulas a través de los cuales el refrigerante comienza a verter. Por eso fue necesario comprarlo con un determinado stock.
2. El llenado del sistema se puede hacer no inmediatamente, sino en partes: comenzando desde el primer piso y terminando con los puntos más altos.

Control de calidad

Al calcular el volumen requerido de refrigerante, es conveniente determinar esta cifra no solo para todo el sistema, sino también para sus secciones individuales. Como resultado, puede controlar con mayor precisión el grado de llenado de elementos individuales de la red climática.

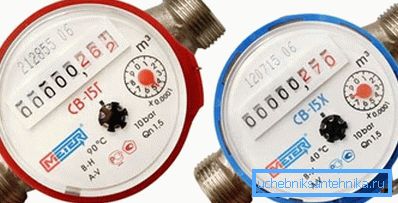

Además, se puede instalar un medidor de flujo de fluido en el puerto de entrada.

Por lo tanto, sabrá exactamente cuánto ha caído en las tuberías:

• si es menor que el valor calculado: el aire se ha acumulado en las tuberías, es necesario determinar el lugar de formación del tapón y eliminarlo;
• si es más, entonces hay una fuga en algún lugar a través de una conexión suelta o un grifo abierto.

Puesta en marcha del sistema de calefacción.

Eliminación de residuos de aire

Una vez completado el llenado del sistema de calefacción, es posible proceder a su puesta en servicio. Sin embargo, antes de esto, debe eliminar el aire residual de todos los equipos instalados.

Esto se hace de la siguiente manera:

1. El aire se elimina de la tubería principal de la sala de calderas. Para esto se utiliza una válvula de aire instalada en el equipo de calefacción.
2. Si el sistema tiene una bomba para la circulación forzada de agua, también es necesario liberar aire de ella. Para este propósito, una válvula de aire se utiliza en su extremo delantero.

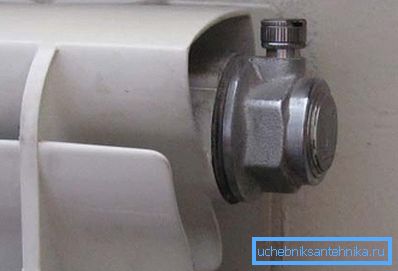

3. La siguiente etapa es la eliminación de los tapones de aire de los radiadores. Esto debe hacerse con cada batería instalada, comenzando con el primer piso y terminando con la más alta. Esto se hace simplemente: con la llave de Mayevsky o con un destornillador, debe destornillar la llave de Mayevsky y sostenerla hasta que salga un chorro de agua del agujero.

1. Compruebe la línea de retorno. Para este propósito, también se utilizan válvulas instaladas en ciertas secciones de la tubería. La válvula en el puente entre los tubos de suministro y descarga debe estar cerrada.
2. Después de terminar el trabajo en la recuperación, deje reposar el sistema durante aproximadamente 2 horas y luego encienda la caldera.

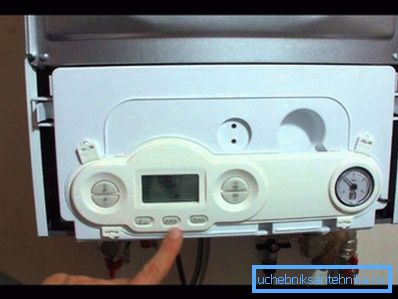

Encender la caldera

Antes de encender el calentador, es necesario iniciar las bombas que hacen circular el líquido. Deberían trabajar unas horas. La presión del líquido debe ser de aproximadamente 2 atmósferas.

Sugerencia Aproveche este tiempo para inspeccionar nuevamente el sistema en busca de fugas. Si aparecen, la bomba debe detenerse, las juntas deben sellarse y el agua debe llenarse nuevamente.

Todos los trabajos en el lanzamiento deben realizarse a una temperatura positiva en las instalaciones. De lo contrario, se puede formar hielo y dañar tuberías, bombas y radiadores.

Conclusión

El llenado del fluido de transferencia de calor es una etapa crucial en la puesta en servicio del sistema de calefacción. De lo correcto de todo el trabajo depende de qué tan eficiente y económicamente funcionará. Puedes aprender más sobre esto en el siguiente video.
