Las estufas calentadas con agua son una solución barata y

En las casas de campo, y en el sector privado dentro de los límites de la ciudad, a menudo se utiliza la calefacción de estufas. Si lo desea, utilizando la misma estufa de leña como fuente de calor, también es posible disponer el calentamiento del agua, esto no causará un aumento significativo en el precio. Como regla general, en tales casos utilice estufas compradas con calentamiento de agua.

Ventajas del calentamiento del agua.

El calentamiento del agua de muchas maneras excede el aire, a saber:

• El agua está disponible, incluso en las áreas más remotas con suministro de agua, no hay problemas especiales;
• tiene una capacidad calorífica mucho mayor, por lo que la eficiencia de calentamiento estará en la altura;
• una estufa de agua con calefacción permitirá organizar un calentamiento uniforme de todas las habitaciones; con una estufa simple, la fuente de calor es puntual, lo que no permitirá que todas las habitaciones se calienten de manera uniforme;
• En este caso, el sistema de calefacción en el hogar se puede ajustar sin problemas, basta con instalar termostatos en frente de cada radiador.

Entre las deficiencias cabe destacar:

• el efecto negativo del agua en el metal;
• Además del costo de la estufa, tendrá que gastar dinero en radiadores y tuberías. Como resultado, el precio del sistema de calefacción aumentará;
• Apto solo para residencia permanente en la casa. Si las visitas a la casa de campo durante la temporada de frío son poco frecuentes, es mejor detenerse en la carcasa habitual calentada por la estufa. El agua de congelación regular rasgará fácilmente las tuberías.

Presta atencion En lugar de agua, se puede usar anticongelante como portador de calor (el más utilizado es el etilenglicol o el propilenglicol). En este caso, una escarcha de 15 grados no será un problema.

Más información sobre los calentadores de agua comprados.

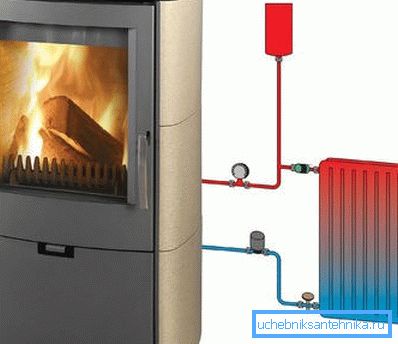

Lo principal que distingue una estufa para calentar una casa con calentamiento de agua de una convencional es que alberga un intercambiador de calor y el fabricante tiene orificios para conectar las tuberías. Resulta un tipo de mini-caldera con la única diferencia de que el dispositivo se coloca directamente en la sala de estar.

Clasificación

El principio de funcionamiento de tales hornos no difiere de los ordinarios, por lo que la clasificación sigue siendo la misma.

Por el principio de acción, puede seleccionar:

• con una camara - en ellos el combustible simplemente se quema, y ​​la energía liberada va a calentar el agua en el intercambiador de calor;

Presta atencion El intercambiador de calor en el horno para calentar el agua de la casa debe estar hecho de acero grueso (al menos 5 mm). Si utiliza un metal delgado, simplemente puede quemar una operación a largo plazo del horno.

• pirolisis - se distinguen por el hecho de que la cámara de combustión está dividida en 2 zonas, en una de las cuales se está quemando el gas de pirólisis;

• Estufas de ladrillo para una casa con calentador de agua. - una opción muy controvertida, las características de los dispositivos de esta clase se discuten a continuación.

Es posible clasificar por tipo de material (para la producción de chapa de acero o hierro fundido). Ambos materiales proporcionan una alta conductividad térmica, pero el hierro fundido tiene una conductividad térmica ligeramente más alta.

Una pequeña desventaja de estas estufas es que, además de calentar la casa, no son aptas para ninguna otra cosa. Máximo - una pequeña encimera, que calentará y cocinará la comida.

Disposición del sistema de calefacción

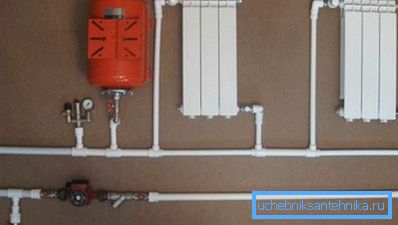

En cuanto a los elementos principales del sistema de calefacción, siguen siendo los mismos que cuando se utilizan calderas.

No teniendo en cuenta la estufa con circuito de agua, necesitarás:

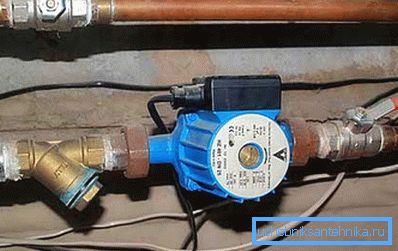

• bomba de circulación para calefacción;
• pipas
• tanque de expansión (permitirá compensar un aumento en el volumen de refrigerante durante el calentamiento);
• radiadores
• Si lo desea, puede comprar termostatos e instalarlos antes de cada batería.

El calentamiento del agua del horno con sus propias manos comienza con la elección de la instalación de la estufa meta. Si en el caso de calentamiento por convección, es deseable colocar la estufa en el centro de la habitación para lograr al menos un calentamiento uniforme, luego agregar un circuito de agua elimina esta restricción. Se puede colocar en la esquina de la habitación sin reducir la eficiencia de la calefacción.

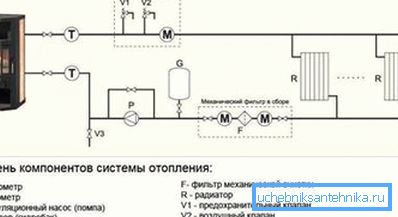

Luego, los tubos se colocan en el piso / piso, se instalan los radiadores, se conectan a los tubos y, finalmente, el tubo de suministro y el tubo de retorno se conectan a la estufa, se vierte el portador de calor. Solo queda comprobar la estanqueidad del sistema y puede proceder al horno.

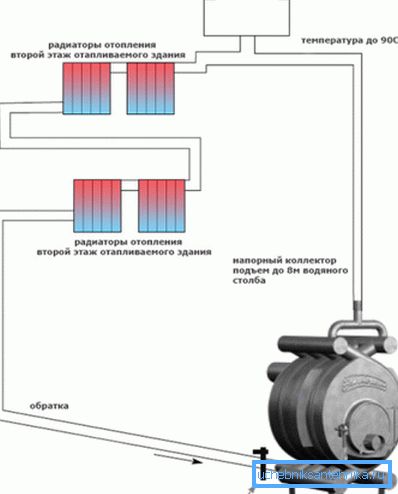

En cuanto al intercambiador de calor, su forma puede variar mucho dependiendo del fabricante. Por ejemplo, la camisa de agua Buleryan (también conocida como el horno Aqua Breneran) tiene un intercambiador de calor en forma de varios tubos que se ajustan a la caja de fuego dentro de la caja, es decir, el diseño del intercambiador de calor está diseñado como un registro. Pero hay modelos con intercambiadores de calor planos.

Presta atencion Aún así, la capacidad de tales estufas es menor que la de las calderas de calefacción, por lo que el volumen de refrigerante en el sistema es pequeño, aproximadamente 40 litros para una casa de tamaño mediano.

Cabe señalar que a la salida de una estufa de este tipo, la temperatura del transportador térmico puede exceder de 90 ° C. Por lo tanto, si el cableado de la casa se realiza con la ayuda de un ducto de PP, entonces a la salida de la caldera es mejor usar una pequeña pieza de tubería de metal, solo un seguro.

Estufa de ladrillos con circuito de agua.

Una estufa para calentar el agua puede estar forrada con ladrillos. Es cierto que, tanto en términos de costo como de complejidad del trabajo, esta opción no se puede comparar con los modelos comprados. Es imposible agregar un circuito de agua a una estufa ya diseñada, tendrá que cambiar parte de la estufa. Por lo tanto, se recomienda en la etapa de colocación de ladrillos para asistir a la colocación del intercambiador de calor en la mampostería.

Características de diseño

La tarea principal de la estufa es instalar el intercambiador de calor en la estufa.

En cuanto al intercambiador de calor en sí, entonces su forma puede ser cualquiera, las más utilizadas son las siguientes opciones:

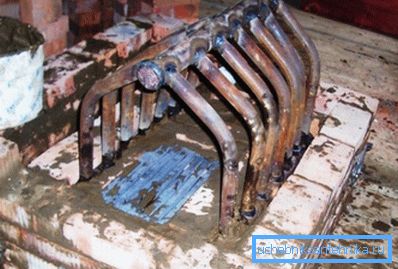

• el registro de tuberías - una desventaja de este tipo es la complejidad de la soldadura (cuando se usan tuberías redondas;

• se puede utilizar en forma de tanque de chapa de acero (el espesor del acero debe ser de al menos 5 mm);

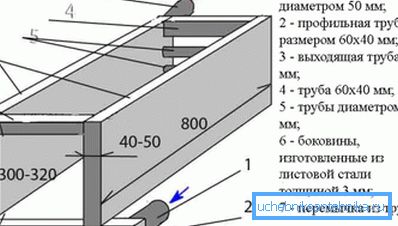

• El intercambiador de calor se puede hacer en forma de 2 tanques conectados por tuberías.

Presta atencion Cuando trabaje con sus propias manos, tiene sentido utilizar tubos con forma. Esto facilitará el trabajo de soldadura.

Por separado, vale la pena considerar las opciones para colocar un intercambiador de calor: la complejidad del trabajo depende directamente de esto.

Tales opciones son posibles:

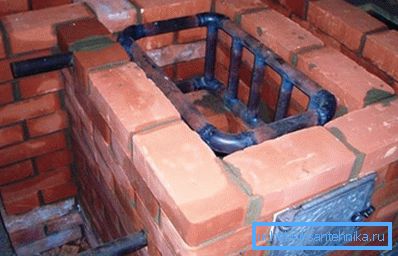

• colocar directamente en la cámara de combustión: esta disposición es óptima para estufas con una gran superficie de cocción. Para instalar, simplemente retire las placas de metal de la parte superior y coloque el registro en el interior. Pero también hay un inconveniente significativo: el tamaño del registro no debería reducir significativamente el espacio interno de la caja de fuego;

Presta atencion No coloque el intercambiador de calor contra las paredes de la cámara de combustión. Cuando se calienta, el metal se expande, por lo que debe proporcionar un espacio de al menos un par de centímetros.

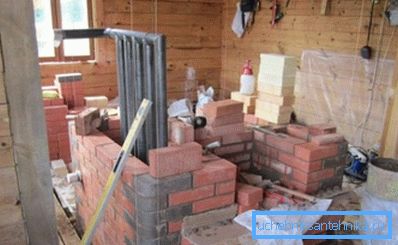

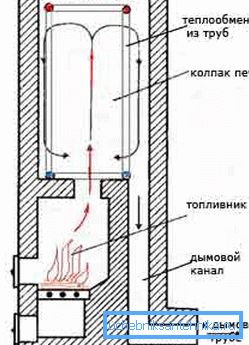

• una estufa para una casa con calentador de agua puede estar equipada con un intercambiador de calor instalado en la circulación de humo o simplemente en una tapa que esté dispuesta de manera que los productos de combustión desprendan calor a las paredes. Pero en este caso, el diseño de la instalación se realiza durante la construcción o al desmontar la estufa.

Bueno, se debe prestar especial atención a la calidad de la soldadura. Incluso una pequeña falta de penetración en el futuro puede convertirse en grandes problemas. Es bueno si el intercambiador de calor puede ser fácilmente retirado de la cámara de combustible y reparado. Pero, si se coloca en el humo, tendrá que desmontar el horno para calentar el agua, y en medio de la temporada de calefacción, no se necesitan tales sorpresas.

Ventajas y desventajas de los hornos de ladrillo para calentar el agua.

Los hornos de ladrillos con circuitos de agua integrados tienen varios inconvenientes graves:

• Los circuitos de calefacción con mala circulación definitivamente no funcionarán, por lo que puede olvidarse de la calefacción completamente autónoma;

Presta atencion El refrigerante sin la circulación adecuada puede hervir en el intercambiador de calor durante un par de minutos. Es bueno si en este caso será fácil de asustar, pero la despresurización del circuito de calefacción es mucho más probable, porque la presión aumentará significativamente.

• Dicho calentador de agua para la casa no estará regulado. Si, por ejemplo, en las calderas de gas, el funcionamiento del quemador es controlado por la máquina automática y no hay ningún problema para apagarlo, entonces las estufas de ladrillo acumulan calor perfectamente y se enfriarán durante largas horas;
• no se recomienda el funcionamiento en verano, por lo que si en la estación cálida la estufa se utiliza para cocinar alimentos, es mejor olvidarse de la instalación de calentamiento de agua. El hecho es que en verano, el refrigerante del sistema se drena, y con un largo calentamiento de los tubos de acero, el metal se quema rápidamente.

Un horno de ladrillos para calentar el agua de una casa puede tener una cámara separada en la que se encuentra el intercambiador de calor. El acceso de los gases a dichas cámaras está limitado por la válvula y está bloqueado durante el horario de verano. Pero en este caso, la eficiencia del calentamiento se reduce, porque el intercambiador de calor ya está calentado por el orden del gas enfriado.

Comparación de los hornos descritos.

Cuando se trata de cómo hacer que la estufa se caliente con agua, debe tener en cuenta varias características de este tipo de sistemas de calefacción:

• La mejor opción puede considerarse la compra de estufas de fábrica. En este caso, el riesgo de mal funcionamiento, por ejemplo, una fuga en el intercambiador de calor es casi cero. La instalación del sistema de calefacción, en principio, no difiere de la calefacción convencional, los pasos son los mismos: demolición de tuberías, instalación y conexión de radiadores, reguladores de calefacción, instalación de una bomba de circulación, tanque de expansión;
• Sin embargo, es mejor dejar los hornos de calentamiento de agua de ladrillo para quienes gustan de los experimentos. Aún así, las desventajas anteriores son significativas y pueden causar muchos problemas;

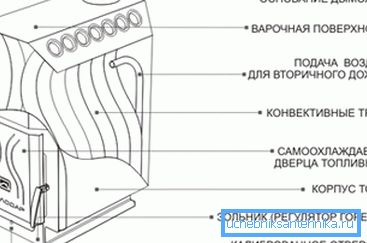

• Para calentar habitaciones pequeñas o la calefacción irregular de la casa, es posible recomendar estufas convencionales de larga combustión, por ejemplo, estufas en T. La gama de estufas "Teplodar" le permite elegir un modelo para cualquier área de la casa.

Resumiendo

El calentamiento de la estufa de agua es bastante real, aunque a primera vista suena un poco extraño. Por una tarifa moderada, puede obtener todos los beneficios del calentamiento de agua, incluso en una casa de campo, mientras que el costo de calefacción de las casas se mantiene en un nivel aceptable.

Si lo desea, puede incluso convertir un horno de ladrillos ordinario en una caldera de calefacción. El material propuesto ayudará a orientarse entre las masas de hornos de diferentes tipos y elegir la mejor opción.

El video muestra una simulación de una estufa de ladrillos con la adición de un circuito de agua.
