La válvula para el radiador. el principio de funcionamiento

14-10-2018
Calefacción

Por tipos, la válvula de ajuste para radiadores se puede clasificar en dos tipos: este es un mecanismo con intensidad ajustable del flujo de refrigerante y discreto, que puede ser abierto o cerrado.

Si todo está claro con la primera unidad, la segunda, termostática, se divide en electrónica con diferentes tipos de lógica y mecánica, con diferentes rellenos, de los que depende la calidad de la operación. Por lo tanto, nos centraremos más en los dispositivos termostáticos y sus dispositivos, así como también veremos el video en este artículo.

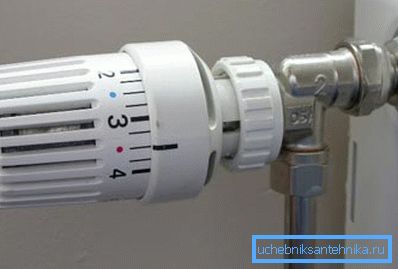

Válvula de radiador recta termostática con llenado de gas.

Control de clima

El principio de funcionamiento del termostato.

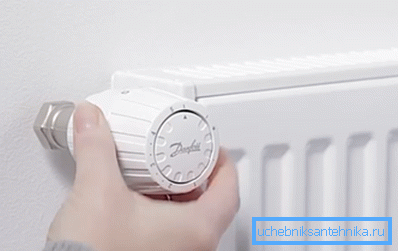

Válvula de ángulo del radiador 1 2 regulable con cabezal térmico.
  • El transportador de calor que circula en el sistema de calefacción tiene una cierta temperatura, que se transmite al radiador, el aire de calefacción en la habitación y la válvula normal regula el caudal, lo que hace que la batería se enfríe o se caliente.. En el caso del termostato, la temperatura en el radiador también está regulada, pero esto se hace automáticamente, dependiendo de la temperatura del aire en la habitación.
  • La válvula de control termostático en el radiador tiene un relleno (sólido, líquido o gas) que reacciona a la temperatura del aire, es decir, cuando se calienta, se expande y empuja la barra, bloqueando el paso del refrigerante, y cuando se enfría, se estrecha y la barra se mueve hacia atrás, liberando el paso caliente. agua circulando en el radiador. El controlador termostático electrónico funciona de manera similar, pero es mucho más preciso.
  • Por ejemplo, si ajusta la perilla de sintonización a 3, generalmente corresponde a 20 ° C, y la circulación del refrigerante continuará hasta que la temperatura del aire en la habitación aumente a 21 ° C y cuando esto suceda, el relleno se expandirá, el fuelle presionará la barra y el pasaje será bloqueado. Cuando la temperatura del aire en la habitación desciende a 19 ° C, el relleno disminuirá de tamaño y el agua empujará el vástago hacia atrás, abriendo un paso para que circule por el radiador.

Termostatos mecanicos

Nota Todos los reguladores termostáticos de tipo mecánico se dividen en tres grupos según el llenado de los fuelles con diferentes rellenos. Por lo tanto, pueden ser sólidos como parafina, estearina u ozoquerita, líquidos, como alcohol o aceite, o pueden ser un gas licuado.

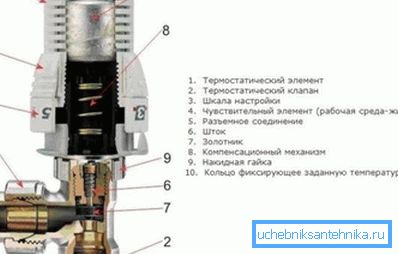

Dispositivo termostato

En los casos en que el fuelle se llena con parafina, estearina u ozokerita, el proceso de reacción se inhibe bastante: el relleno alcanza el estado requerido solo 40 minutos después de que se haya establecido la temperatura deseada en la habitación.

Y dado que la reacción del dispositivo está programada a un grado, simplemente no tiene tiempo para trabajar a la temperatura adecuada y el error, como regla general, ya llega a 1.5?. Es decir, si establece 20 ° C, entonces no funcionará a 19-21 ° C, sino a 17.5-22.5 ° C, respectivamente.

Otro aspecto negativo de dicho dispositivo es la influencia de factores extraños, por ejemplo, la cera de parafina puede calentarse desde la pared trasera de un refrigerador, ubicada cerca o enfriada por corrientes de aire. Sin embargo, los dispositivos mecánicos con relleno sólido se consideran los más confiables entre sus contrapartes (líquido y gas), además de que el precio para ellos es algo más bajo.

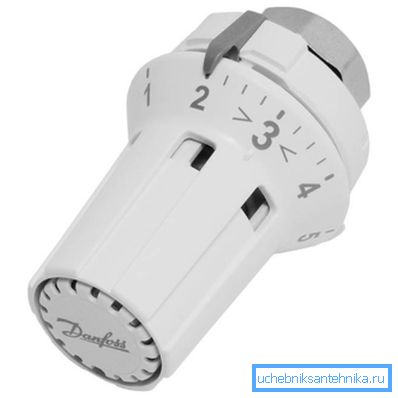

Regulador RAW-K con fuelle fluido

En los casos en que el regulador está lleno de alcohol o aceite, los fuelles reaccionan mucho más rápido, esto sucede después de 25 minutos, casi el doble de rápido que con un relleno sólido. En apariencia, estos grifos son más compactos, ya que los fuelles aquí son más pequeños, por lo tanto, la cabeza con el botón de ajuste se comprime en tamaño.

Un dispositivo de este tipo puede funcionar correctamente a una temperatura de refrigerante de 50-80 ° C, pero el error es posible aquí y, dependiendo del fabricante, será de 0.9-1.5 ° C.

El regulador RTD 3120 013L3120 con un llenador de gas

Entre los mecánicos, el más perfecto es el termostato con fuelle de gas: su retraso en reaccionar a un aumento o disminución de la temperatura en comparación con los sólidos y líquidos es mínimo.

Le toma solo 8 minutos reaccionar a un cambio en la temperatura del aire en la habitación; en comparación con 25 y 40 minutos, ¡esto es muy poco! La razón aquí es bastante simple: el fuelle está lo más alejado posible de las paredes del regulador, lo que aumenta su sensibilidad, ya que factores externos aquí solo pueden tener un efecto mínimo.

Nota Controladores de temperatura de cualquier tipo, directos y angulares, las instrucciones no recomiendan instalar cerca de dispositivos de calefacción, en corrientes de aire y detrás de cortinas. Estos factores contribuyen al fracaso del mecanismo.

Marcado Breve descripción Costo en €
IDT Inova 013L3132 Gas Sensor remoto 6-26 22.92
RTD 3640 013L3640 Gas Sensor incorporado 6-26C 14.84
IDT 3120 013L3120 Gas Sensor incorporado 6-26C 22.35
RTS 3620 013L3620 Liquido Sensor incorporado 6-26C 14.07
RTS-K 3630 013L3630 Liquido Sensor incorporado 6-26C 14.07
RTS Everis 013L4230 Liquido Sensor incorporado 8-28C 14.84
IDT 3642 013L3642 Gas Sensor remoto 6-26C 20.31
RTD-R 3110 013L3110 Gas Sensor incorporado para válvula RA 14.84
RTD Inova 013L3130 Gas Sensor incorporado 6-26C 16,13
IDT 3562 013L3562 Gas Sensor remoto 6-28C 47.07

Mesa de control termostático DANFOSS

Termostatos electronicos

Termostato electronico

Un termo-venteo electrónico para un radiador de calefacción puede ser de dos tipos: con lógica abierta y cerrada, es decir, la primera opción está sujeta a programación y la segunda no.

Se diferencian en la aplicación, por lo que los dispositivos con lógica cerrada se instalan directamente en los radiadores, y los reguladores programables se instalan en calefacción independiente como controlador. Recopila información sobre la temperatura en cada habitación mediante un sensor remoto y, por lo tanto, tiene la capacidad de regular la temperatura general.

Una desventaja significativa de las válvulas termostáticas electrónicas es su alto costo y dependencia de la fuente de energía. Si la batería está agotada o la batería está agotada, el dispositivo deja de funcionar.

Nota Cuando se montan en radiadores, termostatos de cualquier tipo, ellos (baterías) siempre deben estar provistos de válvulas de cierre. Esto puede ser una válvula de bola convencional o una válvula de cono.

Controles adicionales

En la foto: válvula termostática de tres vías.

Si tiene un circuito separado instalado en la calefacción, es decir, además de los radiadores, también está involucrado un sistema de calefacción por suelo radiante, entonces definitivamente tendrá que instalar una válvula de compensación del radiador, ya que las baterías y el piso necesitan temperaturas diferentes. Dependiendo del diseño del circuito (su ramificación), puede usar una válvula termostática de tres o cuatro vías que redistribuye el refrigerante a la temperatura deseada (especificada).

El principio de funcionamiento aquí es bastante simple: desde la caldera, el refrigerante ingresa en una válvula de tres vías (cuatro vías) con la misma temperatura que se necesita para calentar los radiadores, pero demasiado alta para un piso calentado.

Por lo tanto, la válvula bloquea la dirección hacia el piso y descarga agua en la tubería de retorno, cuando la tubería en el piso se enfría, la válvula se abre y la circulación se reanuda a un cierto punto de temperatura.

Conclusión

En conclusión, me gustaría mencionar la configuración de los termostatos, que necesariamente deben realizarse después de su instalación con sus propias manos; sin ellos no podrá ajustar el clima interior. Para hacer esto, debe cerrar todas las ventanas y puertas, girar la perilla completamente hacia la izquierda y esperar hasta que la temperatura en la habitación aumente por encima de los 5-6 ° C requeridos.

Después de eso, gire la perilla completamente hacia la derecha y espere hasta que la temperatura descienda hasta la deseada, y comience a abrir el regulador lentamente hasta que escuche el sonido del agua; déjelo en esta posición.
